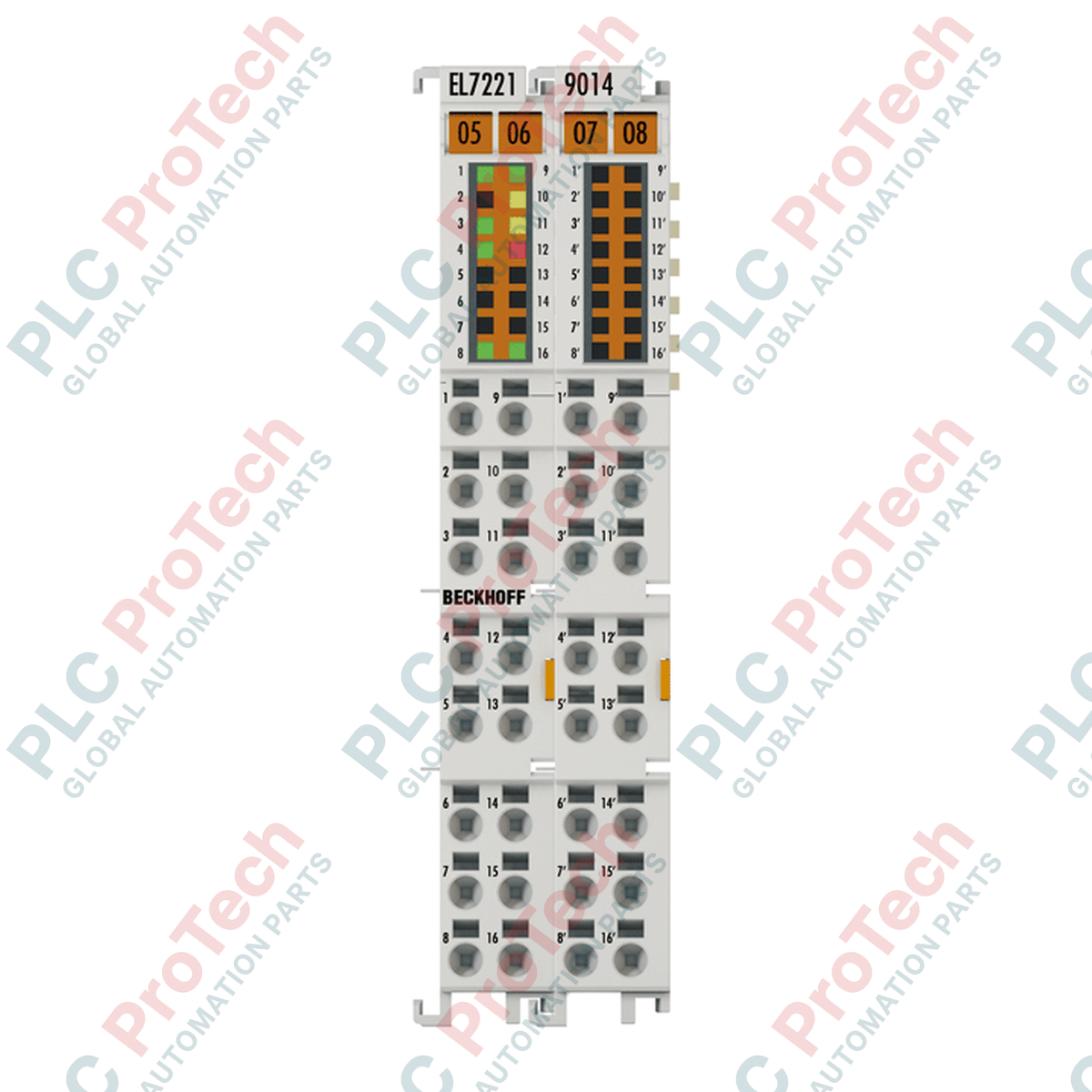

ขั้วต่อเซอร์โวมอเตอร์ EL7221-9014 ออกแบบมาสำหรับการใช้งานด้านการเคลื่อนที่ขนาดกะทัดรัด โดยผสานเทคโนโลยีไดรฟ์ประสิทธิภาพสูงไว้ในรูปแบบ EtherCAT Terminal มาตรฐานขนาด 12 มม. อินเทอร์เฟซการเคลื่อนที่นี้ได้รับการออกแบบมาเพื่อควบคุมมอเตอร์ซิงโครนัสสามเฟสแบบแม่เหล็กถาวรโดยตรง (เซอร์โวมอเตอร์ AC แบบไร้แปรงถ่าน) ที่ทำงานด้วยแรงดันสูงสุด 48 V DC และกระแสสูงสุด 8 A ด้วยเทคโนโลยีสายเคเบิลเส้นเดียว (OCT) จึงรวมสายไฟมอเตอร์และสัญญาณป้อนกลับไว้ในสายเคเบิลเส้นเดียว ช่วยลดความซับซ้อนของการเดินสายและพื้นที่ติดตั้งโดยรวม ขั้วต่อนี้มีฟังก์ชันความปลอดภัย Safe Torque Off (STO) แบบเดินสายถาวร ช่วยให้สามารถหยุดการทำงานได้อย่างปลอดภัยตามมาตรฐานความปลอดภัยทางอุตสาหกรรมทั่วไป
| ผู้ผลิต | BECKHOFF |
| หมายเลขชิ้นส่วน / รุ่น | EL7221-9014 |
| โปรโตคอล | EtherCAT |
| จำนวนช่องสัญญาณ | 1 |
| แรงดันไฟจ่าย (อิเล็กทรอนิกส์) | 24 V DC (ผ่านหน้าสัมผัสจ่ายไฟ) |
| แรงดันไฟจ่าย (กำลังไฟ) | 8 ถึง 48 V DC (ภายนอก) |
| กระแสเอาต์พุต (rms) | 7.0 A ที่อุณหภูมิไม่เกิน 55 degC, 8.0 A ที่อุณหภูมิไม่เกิน 45 degC (พร้อม ZB8610) |
| กระแสพีก (rms) | สูงสุด 16.0 A เป็นเวลา 1 วินาทีที่อุณหภูมิไม่เกิน 55 degC (พร้อม ZB8610) |
| ความถี่นาฬิกา PWM | 16 kHz |
| ความถี่ตัวควบคุมกระแส | 32 kHz |
| ความถี่ตัวควบคุมความเร็ว | 16 kHz |
| แรงดันเอาต์พุต (เบรกมอเตอร์) | 24 V DC |
| กระแสเอาต์พุต (เบรกมอเตอร์) | สูงสุด 0.5 A |
| การใช้กระแสไฟฟ้าของ E-bus | โดยทั่วไป 120 mA |
| การแยกทางไฟฟ้า | 500 V (E-bus/ศักย์ไฟฟ้าภาคสนาม) |
| Distributed Clocks | ใช่ |
| ฟังก์ชันหยุดอย่างปลอดภัย | Safe Torque Off (STO) |
| วัสดุ | โพลีคาร์บอเนต |
| ระดับการป้องกัน | IP20 |
| ขนาด (W x H x D) | 12 มม. x 100 มม. x 68 มม. |
| น้ำหนัก | ประมาณ 95 กรัม |
| อุณหภูมิในการทำงาน | 0 ถึง +55 degC |
| อุณหภูมิในการจัดเก็บ | -25 ถึง +85 degC |
| ความชื้นสัมพัทธ์ | 95% ไม่ควบแน่น |
| ประเภทการเชื่อมต่อ | พื้นที่หน้าตัดสายไฟที่รองรับ | ช่วง AWG |
|---|---|---|
| ตัวนำแบบแกนเดี่ยว (s) | 0.08 ถึง 1.5 mm² | AWG 28 ถึง 16 |
| ตัวนำแบบตีเกลียว (st) | 0.25 ถึง 1.5 mm² | AWG 22 ถึง 16 |
| ตัวนำแบบยืดหยุ่นพร้อมปลอก (f) | 0.14 ถึง 0.75 mm² | AWG 26 ถึง 19 |
| ความยาวการปอกสาย | 8 ถึง 9 มม. | - |
Global Express Shipping
Returns & Warranty
Manufacturer: BECKHOFF
Product No.: EL7221-9014
Country of origin:เยอรมนี
Product Type: เทอร์มินัล EtherCAT
Payment: T/T, Western Union
Weight: 95g
Dimensions: 12 มม. x 100 มม. x 68 มม.
Shipping port: Xiamen
Warranty: 12 months
