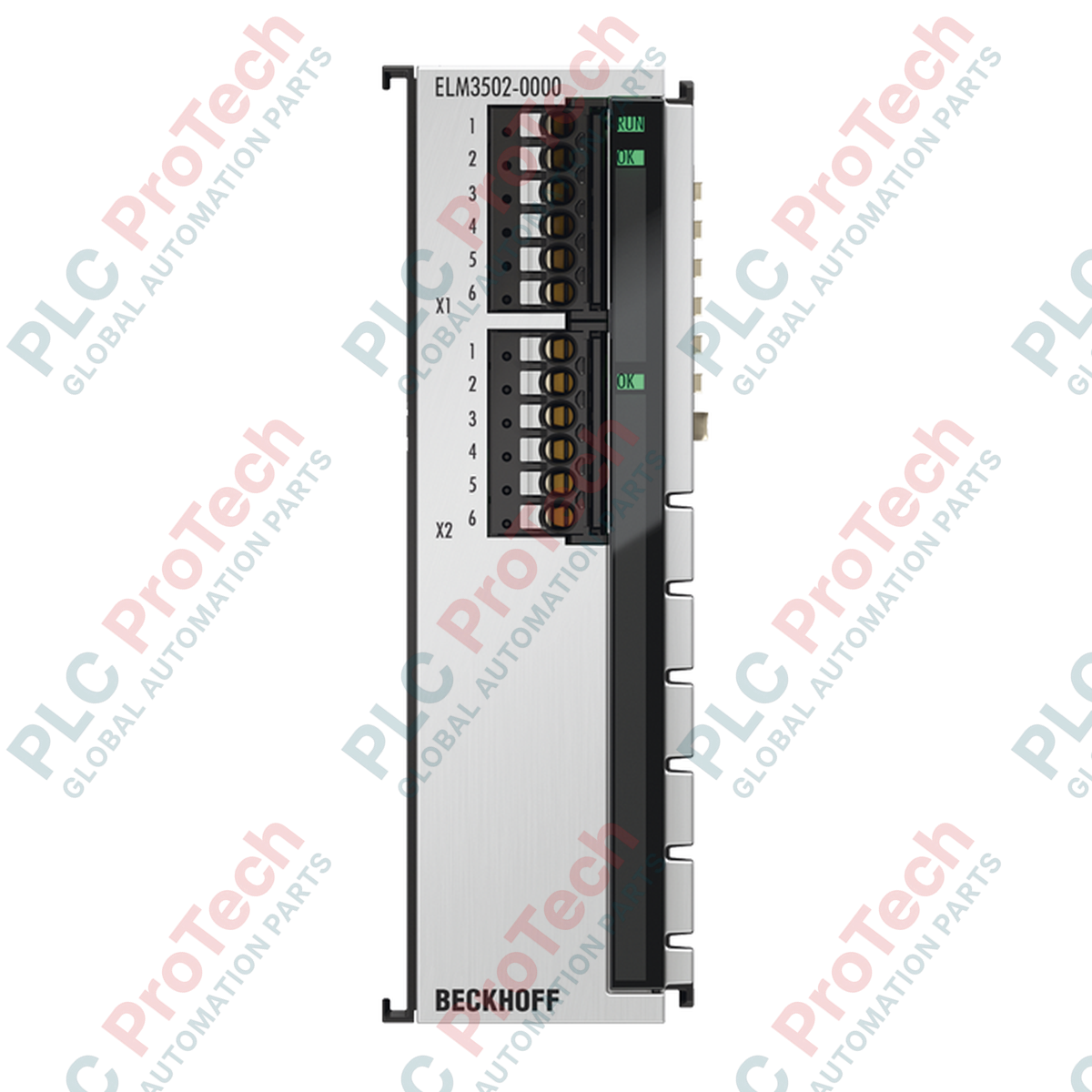

Beckhoff ELM3502-0000 ขั้วต่อ EtherCAT อินพุตแอนะล็อก 2 ช่อง ซีรีส์ ELM

SKU ELM3502-0000

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: ELM3502-0000
Country of origin:เยอรมนี
Product Type: เทอร์มินัลวัดค่า EtherCAT
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 30 มม. x 100 มม. x 95 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ออกแบบมาเพื่อตอบสนองข้อกำหนดอันเข้มงวดของงานมาตรวิทยาอุตสาหกรรมความเร็วสูง เทอร์มินัลวัด Beckhoff ELM3502-0000 สามารถรับสัญญาณดิฟเฟอเรนเชียลที่แม่นยำจากสเตรนเกจและบริดจ์ตัวต้านทานได้ รองรับโทโพโลยีแบบฟูลบริดจ์, ฮาล์ฟบริดจ์ และควอเตอร์บริดจ์ พร้อมความละเอียด 24 บิต และความเร็วในการเก็บตัวอย่างพร้อมกันสูงสุด 20 ksps ต่อช่องสัญญาณ โมดูลระดับสูงนี้ติดตั้งอยู่ในตัวเรือนโลหะสังกะสีหล่อขึ้นรูปที่แข็งแรง เพื่อการป้องกันความร้อนและสัญญาณรบกวนทางไฟฟ้าอย่างเหมาะสม และผสานการทำงานเข้ากับสถาปัตยกรรมควบคุม Beckhoff EtherCAT ได้อย่างราบรื่น โดยใช้ Distributed Clocks เพื่อการจัดแนวหลายช่องสัญญาณที่ซิงโครไนซ์กันในระดับต่ำกว่าหนึ่งไมโครวินาที

คุณสมบัติ

อินเทอร์เฟซการวัดแบบดิฟเฟอเรนเชียลความเร็วสูง 2 ช่องสัญญาณ
รองรับอินพุตสเตรนเกจตัวต้านทานแบบฟูลบริดจ์, ฮาล์ฟบริดจ์ และควอเตอร์บริดจ์
ตัวคูณการโอเวอร์แซมปลิงเลือกได้ตั้งแต่ 1 ถึง 100 (สูงสุด 20 ksamples/s)
ฟังก์ชันวินิจฉัยในตัว รวมถึงการตรวจติดตามสายขาดและไฟฟ้าลัดวงจร
คุณสมบัติ DSP ขั้นสูง: TrueRMS, การปรับสเกลแบบไม่เชิงเส้น, PeakHold, ตัวกรองอินทิเกรเตอร์ และดิฟเฟอเรนชิเอเตอร์
ตัวเครื่องโลหะสังกะสีหล่อขึ้นรูปที่แข็งแรง พร้อม LED แสดงสถานะในตัว

การใช้งาน

แท่นทดสอบอุตสาหกรรมและการตรวจติดตามโหลดของไดนาโมมิเตอร์แบบไดนามิก
การตรวจติดตามสภาพโครงสร้างแบบเรียลไทม์และการวิเคราะห์ความเครียด
ระบบชั่งน้ำหนักความเร็วสูงและการควบคุมแรงตึงของวัสดุในสายการผลิต
ระบบตรวจติดตามงานธรณีเทคนิคและวิศวกรรมโยธา

ข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต	Beckhoff
หมายเลขสินค้า / SKU	ELM3502-0000
จำนวนช่องสัญญาณ	อินพุตดิฟเฟอเรนเชียล 2 ช่อง
เซนเซอร์ที่รองรับ	บริดจ์ตัวต้านทาน, สเตรนเกจ (ฟูลบริดจ์, ฮาล์ฟบริดจ์, ควอเตอร์บริดจ์)
เทคโนโลยีการเชื่อมต่อ	การกำหนดค่าแบบ 2-, 3-, 4-, 5- หรือ 6 สาย
ประเภทการเชื่อมต่อ	ปลั๊กบริการแบบเสียบเข้า 6 พิน
ความละเอียด	24 บิต (รวมบิตเครื่องหมาย)
อัตราการเก็บตัวอย่างสูงสุด	20 ksps (50 us) ต่อช่องสัญญาณ, เก็บตัวอย่างพร้อมกัน
ตัวคูณการโอเวอร์แซมปลิง	n = 1 ถึง 100 (เลือกได้)
ความต้านทานอินพุตภายใน	> 4 MOhm
การใช้กระแสไฟฟ้าของ E-bus	450 mA โดยทั่วไป
แรงดันไฟฟ้าการแยกวงจร	707 V DC (ช่องสัญญาณถึงบัส / ช่องสัญญาณถึง SGND)
การระบายความร้อน	3 W โดยทั่วไป
อุณหภูมิขณะทำงาน	-25 ถึง +60 องศาเซลเซียส
อุณหภูมิในการจัดเก็บ	-40 ถึง +85 องศาเซลเซียส
วัสดุตัวเครื่อง	โลหะสังกะสีหล่อขึ้นรูป
ขนาด (W x สูง x ลึก)	30 มม. x 100 มม. x 95 มม.
น้ำหนักสุทธิ	350 g
น้ำหนักขณะจัดส่ง (คำนวณ)	2.0 กก.

ข้อมูลเชิงลึกด้านวิศวกรรมจากการทดสอบจริง

รุ่นทางเลือกและความเข้ากันได้

ELM3502-0000 เป็นส่วนหนึ่งของผลิตภัณฑ์ระดับการวัดประสิทธิภาพสูงของ Beckhoff แตกต่างจากเทอร์มินัลอนาล็อกแบบสไลซ์มาตรฐาน (เช่น EL3356) ELM3502-0000 มีความเร็วการสุ่มตัวอย่างที่สูงกว่ามากและมีตัวกรองเชิงตัวเลขในตัว จึงรองรับฟังก์ชัน Metrology ที่ซับซ้อนของ TwinCAT 3 อุปกรณ์นี้ต้องใช้ EtherCAT Coupler ที่เข้ากันได้ (เช่น EK1100) และการกำหนดค่าที่ถูกต้องใน TwinCAT เพื่อใช้ฟีเจอร์โอเวอร์แซมพลิง

ข้อผิดพลาดที่พบบ่อยในการใช้งานและหมายเหตุทางวิศวกรรม

เนื่องจากเทอร์มินัลมีอัตราการสุ่มตัวอย่างสูงถึง 20 ksps จึงไวต่อสัญญาณรบกวนทางไฟฟ้าความถี่สูงและการรบกวนทางแม่เหล็กไฟฟ้า การเดินสายแบบไม่มีชีลด์มาตรฐานอาจทำให้การวัดผิดเพี้ยน ตรวจสอบให้แน่ใจว่าตัวเรือนโลหะของ ELM3502-0000 สัมผัสโดยตรงและสะอาดกับราง DIN ที่ต่อลงกราวด์ผ่านสปริงกราวด์ที่แผงด้านหลัง เมื่อเดินสายสัญญาณ ให้แยกสายบริดจ์ออกจากสายไฟ AC แรงดันสูงหรือสายเอาต์พุตของชุดขับมอเตอร์

เคล็ดลับการเริ่มใช้งานและการเดินสาย &

สำหรับการติดตั้งแบบควอเตอร์บริดจ์ ให้ตรวจสอบว่าตัวต้านทานเติมเต็มภายในได้รับการกำหนดค่าอย่างถูกต้องใน TwinCAT System Manager ตรวจสอบให้แน่ใจว่าปลั๊กบริการแบบกดเสียบ 6 พินล็อกเข้าที่อย่างแน่นหนา หากใช้ Distributed Clocks (DC) ให้เปิดใช้งานซิงก์แมเนเจอร์ใน TwinCAT เพื่อให้การจับเวลามี jitter ต่ำกว่าหนึ่งไมโครวินาทีในหลายช่องวัดบนเซกเมนต์เครือข่าย

แนวทางการติดตั้ง

คำเตือนสำคัญ: ตัดแหล่งจ่ายไฟทั้งหมดที่จ่ายให้บัส EtherCAT และบริดจ์วัดค่าออก ก่อนติดตั้งหรือเดินสาย ELM3502-0000 ทางกายภาพ การไม่ปฏิบัติตามอาจทำให้เกิดกราวด์ลูปเฉพาะจุด ทำให้ตารางการสอบเทียบภายในเสียหาย หรือทำลายเซนเซอร์สเตรนเกจที่เชื่อมต่อซึ่งไวต่อความเสียหาย

1

ติดตั้ง ELM3502-0000 ในแนวตั้งบนราง DIN มาตรฐานขนาด 35 มม. (EN 60715) โดยให้ช่องคู่และขั้วต่อแบบกุญแจเชื่อมต่อกับโมดูลข้างเคียงอย่างแน่นหนา

2

เชื่อมต่อสายวัดของบริดจ์เข้ากับปลั๊กบริการแบบ 6 พิน โดยใช้ปลอกย้ำมาตรฐานหรือตัวนำแกนตันที่ปอกฉนวนยาว 8 ถึง 9 มม.

3

ตรวจสอบให้แน่ใจว่าชิลด์ของสายบริดจ์ต่อปลายที่แผ่นเคเบิลแกลนด์บริเวณทางเข้าสู่ตู้ หรือเชื่อมต่อกับบล็อกกราวด์อิมพีแดนซ์ต่ำที่อยู่ใกล้เคียง

4

เปิดระบบจ่ายไฟให้เซกเมนต์ EtherCAT และสแกนโมดูลใน TwinCAT System Manager เพื่อกำหนดค่าตัวกรองดิจิทัลและคุณสมบัติการสอบเทียบเซนเซอร์

FAQ

อัตราการสุ่มตัวอย่างสูงสุดของ ELM3502-0000 คือเท่าใด

ELM3502-0000 รองรับการสุ่มตัวอย่างเกินแบบไดนามิกพร้อมการรับสัญญาณแอนะล็อกความเร็วสูง โดยมีอัตราการสุ่มตัวอย่างสูงสุด 20 ksps (50 ไมโครวินาที) ต่อช่องสัญญาณพร้อมกัน

ELM3502-0000 รองรับการกำหนดค่าวงจรบริดจ์แบบใดบ้าง

โมดูลนี้รองรับโครงสร้างตัวต้านทานแบบฟูลบริดจ์ ฮาล์ฟบริดจ์ และควอเตอร์บริดจ์อย่างครบถ้วน โดยใช้การเชื่อมต่อแบบ 2 สาย 3 สาย 4 สาย 5 สาย หรือ 6 สาย

ขั้วต่อวัดนี้จัดการระบบชีลด์อย่างไร

ขั้วต่อหุ้มด้วยตัวเรือนอะลูมิเนียมหล่อสังกะสีที่แข็งแรง ซึ่งออกแบบมาเพื่อให้การป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้าในระดับสูง การต่อลงกราวด์ทำผ่านหน้าสัมผัสฟังก์ชันที่สัมผัสกับราง DIN ที่ต่อกราวด์

ELM3502-0000 มีการแยกช่องสัญญาณจากกันในตัวหรือไม่

ไม่มี โดยมีการแยกทางไฟฟ้าระหว่างช่องสัญญาณอินพุตกับ E-bus / SGND ภายในได้สูงสุด 707 V DC แต่ไม่มีการแยกทางไฟฟ้าระหว่างช่องสัญญาณอินพุตทั้งสองช่อง
