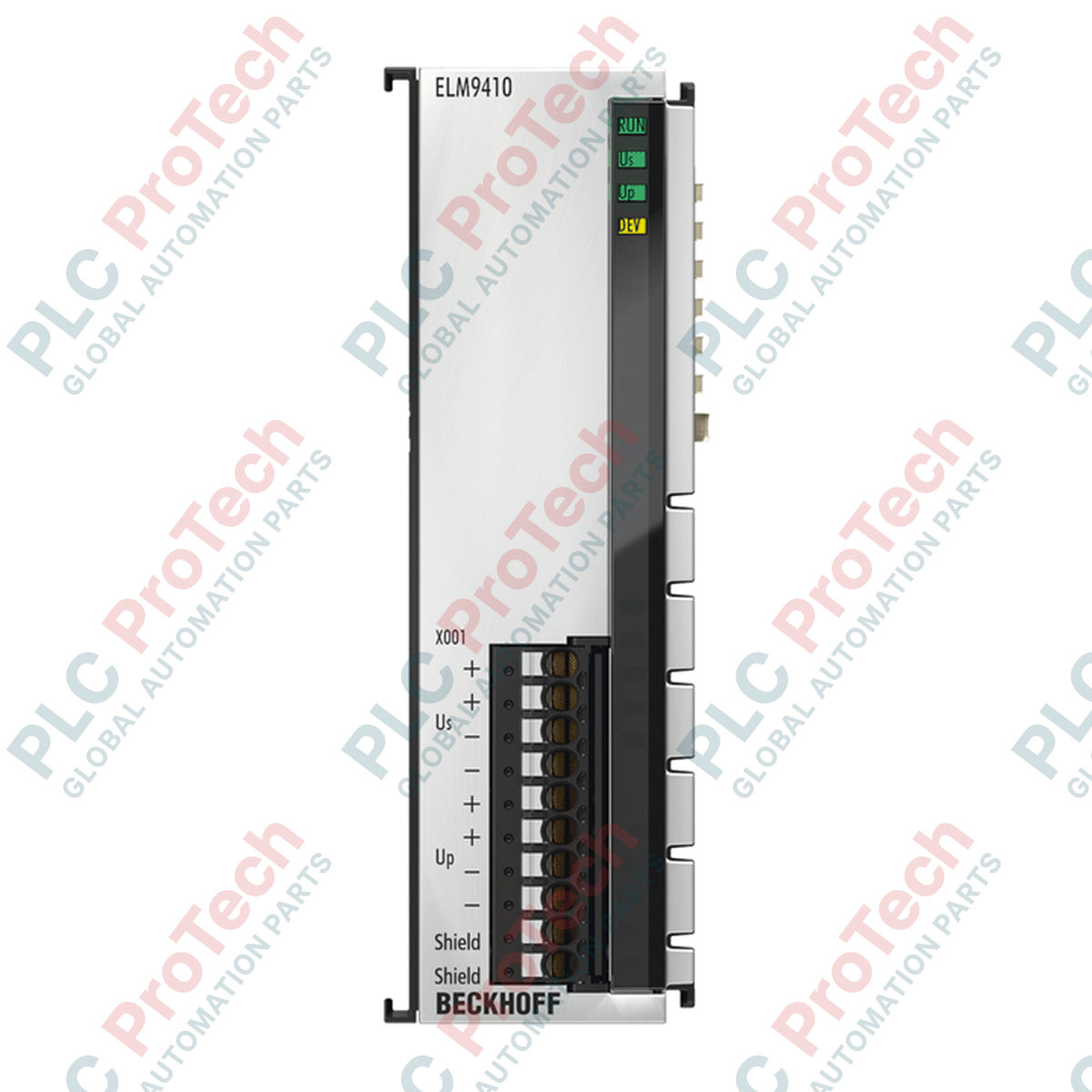

ขั้วต่อแหล่งจ่ายไฟ BECKHOFF ELM9410

SKU ELM9410

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: ELM9410
Origin เยอรมนี
Product Type: ขั้วต่อแหล่งจ่ายไฟ
Payment: T/T, Western Union
Weight: 0.45 kg
Dimensions: 30 mm x 100 mm x 95 mm
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

BECKHOFF ELM9410 เป็นเทอร์มินัลแหล่งจ่ายไฟประสิทธิภาพสูงที่ออกแบบมาเพื่อรีเฟรชกระแสไฟฟ้า E-bus (บัส EtherCAT) ในการใช้งานอุตสาหกรรมที่ต้องการประสิทธิภาพสูง เทอร์มินัลนี้ติดตั้งในตัวเรือนโลหะอะลูมิเนียมหล่อขึ้นรูปด้วยสังกะสีที่แข็งแรง และจ่ายกระแสไฟฟ้า E-bus ได้สูงสุด 2 A (5 V DC) ช่วยให้สามารถขยายและใช้งานกลุ่มเทอร์มินัล EtherCAT ขนาดใหญ่ได้อย่างเสถียร โดยได้รับการปรับให้เหมาะสมเป็นพิเศษเพื่อรักษาความสมบูรณ์ของสัญญาณและเสถียรภาพของแหล่งจ่ายไฟในสภาพแวดล้อมที่ใช้โมดูลวัดตระกูล ELM

เพื่อให้มั่นใจถึงความน่าเชื่อถือในการทำงานสูง BECKHOFF ELM9410 จึงมีการแยกทางไฟฟ้าสูงสุด 500 V ระหว่างศักย์ไฟฟ้า E-bus, US และ UP นอกจากนี้ เทอร์มินัลยังมีการป้องกันการต่อขั้วกลับที่อินพุต พร้อมระบบวินิจฉัยแบบแอ็กทีฟ ระดับแรงดันใช้งานและแรงดันแหล่งจ่ายจะได้รับการตรวจสอบอย่างต่อเนื่อง โดยข้อมูลการวินิจฉัยจะถูกเขียนลงในภาพกระบวนการของ PLC โดยตรง เพื่อประเมินสถานะแบบเรียลไทม์และบำรุงรักษาเชิงป้องกัน

คุณสมบัติ

เติมกระแสไฟฟ้าให้ E-bus ด้วยความสามารถในการจ่ายเอาต์พุตสูงสุด 2 A (5 V DC)
ระบบตรวจสอบการวินิจฉัยแรงดันแหล่งจ่ายและแรงดันเอาต์พุตในตัว โดยรายงานข้อมูลโดยตรงในภาพกระบวนการ
ตัวเรือนโลหะอะลูมิเนียมหล่อขึ้นรูปด้วยสังกะสีที่แข็งแรง ให้ความมั่นคงเชิงกลสูงและช่วยป้องกันสัญญาณรบกวน
การแยกทางไฟฟ้า 500 V ระหว่าง E-bus และศักย์ไฟฟ้าภาคสนาม
การป้องกันการต่อขั้วกลับเพื่อป้องกันความเสียหายจากการเดินสายภาคสนามไม่ถูกต้อง
การเดินสายแบบเสียบโดยตรงด้วยขั้วต่อกดเข้าสำหรับตัวนำแข็ง พร้อมกลไกสปริงที่ใช้งานง่ายสำหรับสายตีเกลียว

การใช้งาน

การรีเฟรชกระแสไฟฟ้า E-bus ในระบบ EtherCAT ที่ซับซ้อนและมีเทอร์มินัลหลายตัว
การแบ่งกลุ่มศักย์ไฟฟ้าในการติดตั้งเทอร์มินัลวัด ELM ที่มีความแม่นยำสูง
แท่นทดสอบอุตสาหกรรมและระบบอัตโนมัติที่ต้องการตัวเรือนแบบมีชิลด์ที่แข็งแรงและการวิเคราะห์การจ่ายไฟโดยละเอียด

ข้อมูลจำเพาะทางเทคนิค

ทั่วไป

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	BECKHOFF
รุ่น	ELM9410
ประเภทผลิตภัณฑ์	ขั้วต่อแหล่งจ่ายไฟสำหรับรีเฟรช E-bus
วัสดุตัวเรือน	อะลูมิเนียมหล่อขึ้นรูปด้วยสังกะสี พร้อมไฟ LED สัญญาณในตัว
รูปแบบการออกแบบ	ตัวเรือนโลหะ
ระดับการป้องกัน	IP20
ตำแหน่งติดตั้ง	ตัวแปร

ข้อมูลทางไฟฟ้า

พารามิเตอร์	ข้อมูลจำเพาะ
แรงดันอินพุต	24 V DC (-15 % / +20 %)
แรงดันเอาต์พุต	5 V DC (สำหรับแหล่งจ่าย E-bus)
แหล่งจ่ายกระแสไฟฟ้า E-Bus	2000 mA (2 A)
การใช้กระแสไฟฟ้าจาก US	50 mA + (กระแส E-bus รวม / 4)
การใช้กระแสไฟจาก UP	50 mA + โหลด
หน้าสัมผัสกำลัง	สูงสุด 24 V DC / สูงสุด 2 A
การแยกทางไฟฟ้า	500 V (E-bus / ศักย์ภาคสนาม / US / UP)
ป้องกันการลัดวงจร	มี
การวินิจฉัย	มี (การตรวจสอบแรงดันไฟฟ้าจ่ายและแรงดันไฟฟ้าขาออกในภาพกระบวนการ)

การเชื่อมต่อและการเดินสาย

พารามิเตอร์	ข้อมูลจำเพาะ
เทคโนโลยีการเดินสาย	ตัวนำแบบแข็ง: เสียบโดยตรง; สายฝอยละเอียด: กดสปริงด้วยไขควง
พื้นที่หน้าตัดตัวนำ (ตัวนำแบบแข็ง)	0.2 ถึง 1.5 มม.² (AWG 24 ถึง 14)
พื้นที่หน้าตัดตัวนำ (สายฝอย)	0.2 ถึง 1.5 มม.² (AWG 24 ถึง 14)
พื้นที่หน้าตัดตัวนำ (ปลอกย้ำ)	0.25 ถึง 0.75 มม.² (AWG 24 ถึง 14)
ความยาวการปอกสาย	8 ถึง 9 มม.

ด้านกลไกและสภาพแวดล้อม

พารามิเตอร์	ข้อมูลจำเพาะ
ขนาด (กว้าง x สูง x ลึก)	30 มม. x 100 มม. x 95 มม.
น้ำหนัก	ประมาณ 450 กรัม
การติดตั้ง	ราง DIN ขนาด 35 มม. (เป็นไปตาม EN 60715) พร้อมตัวล็อก
การติดตั้งแบบเคียงข้างกัน	การเชื่อมต่อด้วยร่องคู่และตัวกำหนดตำแหน่ง
อุณหภูมิขณะทำงาน	0 ถึง +55 องศาเซลเซียส
อุณหภูมิในการจัดเก็บ	-25 ถึง +85 องศาเซลเซียส
ความชื้นสัมพัทธ์	95% ไม่ควบแน่น
ความต้านทานการสั่นสะเทือน	เป็นไปตาม EN 60068-2-6
ความต้านทานแรงกระแทก	เป็นไปตาม EN 60068-2-27
ภูมิคุ้มกัน/การปล่อยคลื่นรบกวน EMC	เป็นไปตาม EN 61000-6-2 / EN 61000-6-4

แนวทางการติดตั้ง

การตัดแยกพลังงานของระบบ: แยกและปิดแหล่งจ่ายไฟทั้งหมดที่จ่ายให้ส่วนขั้วต่อและ E-bus โดยสมบูรณ์ก่อนการติดตั้งหรือบำรุงรักษา
การติดตั้งบนราง DIN: กดขั้วต่อให้เข้าล็อกกับราง DIN มาตรฐานขนาด 35 มม. (EN 60715) อย่างแน่นหนา ใช้สลักล็อกในตัวเพื่อยึดให้อยู่กับที่
การเชื่อมต่อแบบเคียงข้างกัน: ตรวจสอบให้แน่ใจว่าร่องคู่และข้อต่อแบบมีตัวกำหนดตำแหน่งเข้าประกบกันอย่างถูกต้องเมื่อติดตั้งโมดูลซีรีส์ ELM ที่อยู่ติดกัน
การเดินสาย: เสียบตัวนำแบบแข็งเข้ากับขั้วต่อแบบเสียบโดยตรง สำหรับสายฝอยละเอียดหรือปลอกย้ำ ให้กดตัวกดสปริงสีส้มด้วยไขควงปากแบนมาตรฐานก่อนเสียบสาย ปอกสายให้มีความยาว 8–9 มม. โดยเคร่งครัด
การต่อลงดินและการป้องกันสัญญาณรบกวน: ตรวจสอบว่าราง DIN ต่อลงดินอย่างถูกต้อง เพื่อให้ตัวเรือนหล่อสังกะสีช่วยป้องกันสัญญาณรบกวน EMC ได้อย่างมีประสิทธิภาพ
การทดสอบการเริ่มใช้งาน: เปิดระบบและตรวจสอบสถานะของ LED สัญญาณวินิจฉัย ตรวจสอบว่าแรงดันวินิจฉัยที่ถูกต้องแสดงอยู่ในตัวจัดการระบบ TwinCAT หรือภาพกระบวนการ

การปฏิบัติตามข้อกำหนดและการรับรอง

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary function of the BECKHOFF ELM9410 terminal?

The BECKHOFF ELM9410 is a power supply terminal designed to refresh the E-bus (EtherCAT bus) current in system segments, providing up to 2 A of 5 V DC output current to downstream terminals.

Does the BECKHOFF ELM9410 provide system diagnostics?

Yes, the BECKHOFF ELM9410 offers integrated diagnostics of both input supply and output voltages, which are written directly into the process image for real-time PLC monitoring.

What type of housing does the BECKHOFF ELM9410 use?

The BECKHOFF ELM9410 features a high-grade zinc die-cast metal housing designed for maximum physical protection and signal shielding, weighing approximately 450 g.

What are the electrical isolation ratings for the BECKHOFF ELM9410?

The BECKHOFF ELM9410 provides an insulation voltage rating of 500 V between the E-bus, US, and UP field potentials to secure communication and power integrity.

How is wiring secured on the BECKHOFF ELM9410?

The BECKHOFF ELM9410 uses direct push-in technology for solid conductors, and standard spring-actuator connection points for fine-stranded or ferruled wires (compatible with AWG 24 to 14 sizes).
