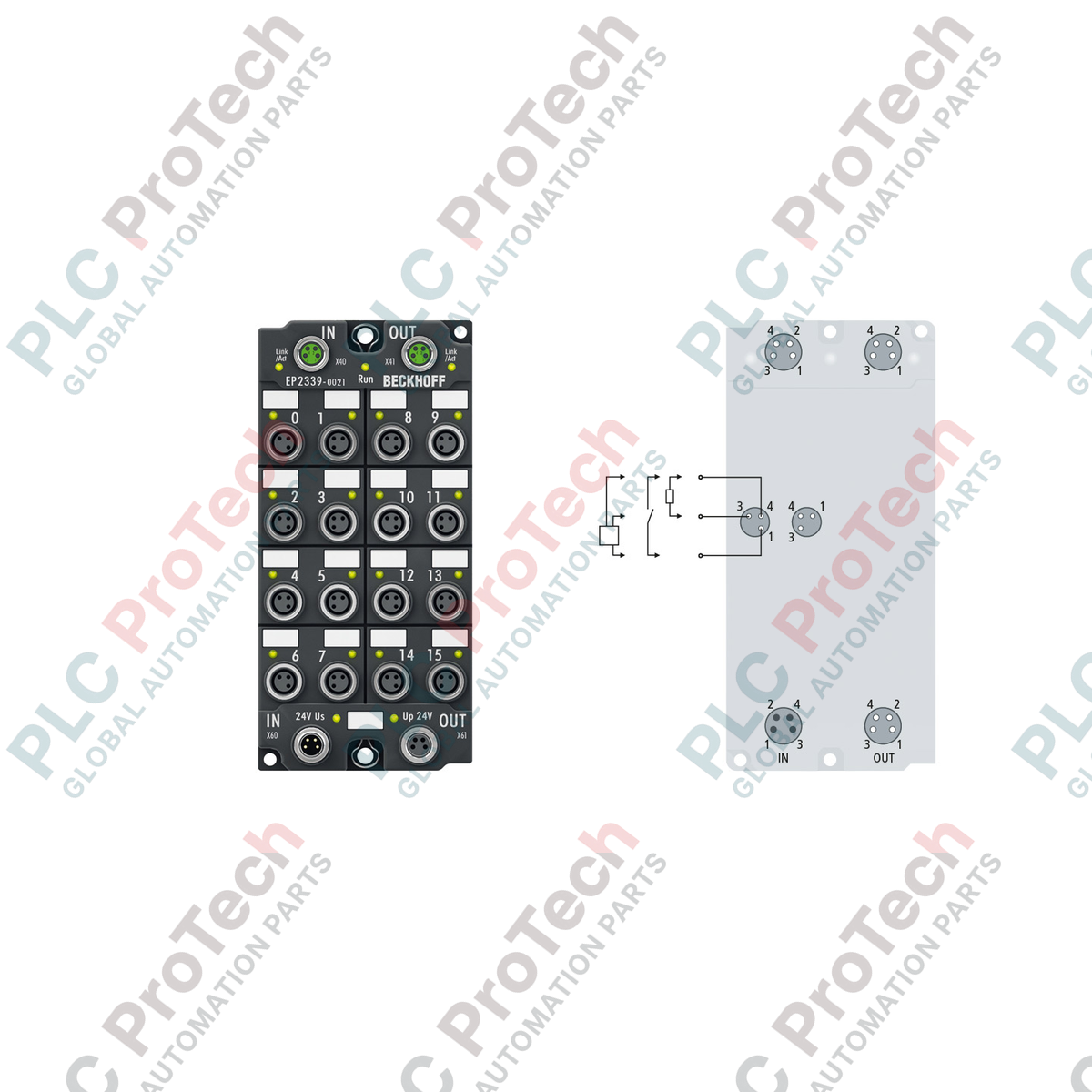

BECKHOFF EP2339-0021 EtherCAT Box

SKU EP2339-0021

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EP2339-0021
Origin เยอรมนี
Product Type: โมดูล EtherCAT Box
Payment: T/T, Western Union
Weight: 0.25 kg
Dimensions: 60 mm x 126 mm x 26.5 mm
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

BECKHOFF EP2339-0021 เป็นโมดูล EtherCAT Box สำหรับงานอุตสาหกรรม ซึ่งออกแบบมาสำหรับสถาปัตยกรรมระบบอัตโนมัติแบบกระจายศูนย์ มีช่องสัญญาณดิจิทัล 16 ช่องที่สามารถกำหนดค่าแยกกันเป็นอินพุตหรือเอาต์พุตได้ จึงรองรับการผสานรวมระบบในระดับฟิลด์ได้อย่างยืดหยุ่น อุปกรณ์นี้ช่วยลดความจำเป็นในการใช้ตู้ควบคุมป้องกัน ทำให้สามารถติดตั้งโดยตรงบนเครื่องจักรและอุปกรณ์ในสภาพแวดล้อมอุตสาหกรรมที่ท้าทาย

EtherCAT Box นี้เชื่อมต่อกับเครือข่ายควบคุมผ่านการเชื่อมต่อ M8 แบบมีชีลด์ รองรับการสื่อสารความเร็วสูงและการถ่ายโอนข้อมูลแบบกำหนดเวลาแน่นอน อินพุตดิจิทัลเป็นไปตามข้อกำหนด EN 61131-2 ประเภท 1/3 ขณะที่เอาต์พุตดิจิทัลรองรับกระแสสูงสุด 0.5 A ต่อช่อง ทำให้โมดูลนี้เหมาะสำหรับเชื่อมต่อกับเซนเซอร์ แอคชูเอเตอร์ และวาล์วอุตสาหกรรมหลากหลายประเภท

คุณสมบัติ

ช่องสัญญาณดิจิทัล 16 ช่อง กำหนดค่าแยกกันเป็นอินพุตหรือเอาต์พุตได้
เทคโนโลยีการเชื่อมต่อทางกายภาพ M8 พร้อมอินเทอร์เฟซแบบ 3 พิน รหัส A
ตัวเรือนโพลิเอไมด์ระดับ IP65, IP66 และ IP67 สำหรับติดตั้งบนเครื่องจักรโดยตรง
แหล่งจ่ายเซนเซอร์ป้องกันการลัดวงจร โดยรับไฟโดยตรงจากแรงดันแหล่งจ่ายโหลด
การป้องกันการลัดวงจรแยกเฉพาะสำหรับช่องเอาต์พุตดิจิทัลทั้งหมด
โทโพโลยีสาย EtherCAT ในตัว พร้อมการเชื่อมต่อบัส M8 แบบมีชีลด์
สอดคล้องตามมาตรฐาน CE และ UL สำหรับการใช้งานในอุตสาหกรรมทั่วโลก

การใช้งาน

การกำหนดเส้นทางอินพุต/เอาต์พุตแบบกระจายศูนย์บนเครื่องจักรบรรจุภัณฑ์
การควบคุมชุดวาล์วโดยตรงในระบบนิวแมติกและไฮดรอลิก
การเชื่อมต่อเซนเซอร์ในระบบสายพานลำเลียงและการขนถ่ายวัสดุ
การรวบรวมสัญญาณระดับฟิลด์ในสายการประกอบยานยนต์

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลทั่วไป

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	BECKHOFF
รุ่น	EP2339-0021
ประเภทผลิตภัณฑ์	EtherCAT Box (I/O ดิจิทัลแบบกำหนดค่าได้)
วัสดุตัวเรือน	PA6 (โพลิเอไมด์)
ระดับการป้องกัน	IP65, IP66, IP67 (เป็นไปตาม EN 60529)

สัญญาณและ I/O

พารามิเตอร์	ข้อมูลจำเพาะ
จำนวนช่อง	อินพุตหรือเอาต์พุตดิจิทัล 16 ช่อง กำหนดค่าได้
ข้อมูลจำเพาะอินพุต	EN 61131-2 ประเภท 1/3
เวลาตัวกรองอินพุต	3.0 มิลลิวินาที
แรงดันสัญญาณ "0"	-3 ถึง +5 V
แรงดันสัญญาณ "1"	11 ถึง 30 V (กระแสอินพุต 6 mA, ประเภท 3)
แหล่งจ่ายเซ็นเซอร์	จากแรงดันแหล่งจ่ายโหลด สูงสุดรวม 0.5 A ป้องกันการลัดวงจร
ประเภทโหลดเอาต์พุต	โหลดแบบโอห์มมิก, เหนี่ยวนำ, หลอดไฟ
กระแสเอาต์พุตสูงสุด	0.5 A ต่อช่อง ป้องกันการลัดวงจรแยกแต่ละช่อง (รวมสูงสุด 4 A)
เวลาสวิตช์	โดยทั่วไป TON: 60 ไมโครวินาที, โดยทั่วไป TOFF: 300 ไมโครวินาที
กระแสลัดวงจร	โดยทั่วไป 1.5 A

ข้อมูลทางไฟฟ้า

พารามิเตอร์	ข้อมูลจำเพาะ
แรงดันโหลดพิกัด	24 V DC (-15% / +20%)
กระแสไฟฟ้าที่ใช้จาก US	120 mA
กระแสไฟเลี้ยงเสริม	โดยทั่วไป 20 mA + โหลด
การแยกทางไฟฟ้า	500 V

EtherCAT และการสื่อสาร

พารามิเตอร์	ข้อมูลจำเพาะ
โปรโตคอล	EtherCAT
การเชื่อมต่ออินเทอร์เฟซบัส	ซ็อกเก็ต M8 2 ตัว, มีชีลด์, ชนิดขันสกรู
การเชื่อมต่อแหล่งจ่ายไฟ	อินพุต: M8 ตัวผู้ 1 ตัว, 4 พิน; เอาต์พุตต่อพ่วง: M8 ตัวเมีย 1 ตัว, 4 พิน

ด้านกลไกและสภาพแวดล้อม

พารามิเตอร์	ข้อมูลจำเพาะ
ขนาด (กว้าง x สูง x ลึก)	60 มม. x 126 มม. x 26.5 มม.
น้ำหนัก	ประมาณ 250 กรัม
อุณหภูมิในการทำงาน	-25 ถึง +60 องศาเซลเซียส
อุณหภูมิในการจัดเก็บ	-40 ถึง +85 องศาเซลเซียส
ความทนทานต่อแรงสั่นสะเทือน/แรงกระแทก	สอดคล้องตาม EN 60068-2-6 / EN 60068-2-27
ภูมิคุ้มกัน/การปล่อยคลื่นรบกวนทาง EMC	สอดคล้องตาม EN 61000-6-2 / EN 61000-6-4
การติดตั้ง	รูขนาด 3.5 มม. 2 รูสำหรับ M3; รูขนาด 4.5 มม. 2 รูสำหรับ M4

การเชื่อมต่อ / อินเทอร์เฟซ

อินเทอร์เฟซ	ประเภทการเชื่อมต่อ
ช่องอินพุต/เอาต์พุต 1 ถึง 16	ซ็อกเก็ต M8 16 ตัว, 3 พิน, เข้ารหัสแบบ A
อินพุต/เอาต์พุต EtherCAT (บัส)	ซ็อกเก็ต M8 2 ตัว, มีชีลด์, ชนิดขันสกรู
จุดจ่ายไฟควบคุม/เซ็นเซอร์	ขั้วต่อตัวผู้ M8 1 ตัว, 4 พิน
ลิงก์จ่ายไฟต่อพ่วง	ซ็อกเก็ตตัวเมีย M8 1 ตัว, 4 พิน

แนวทางการติดตั้ง

ตรวจสอบให้แน่ใจว่าได้ตัดพลังงานของแหล่งจ่ายทั้งระบบออกโดยสมบูรณ์ก่อนการติดตั้ง เดินสาย หรือบำรุงรักษา
ยึดโมดูลโดยใช้รูยึดในตัว (สกรู M3 หรือ M4) บนพื้นผิวติดตั้งเรียบที่ทนต่อแรงสั่นสะเทือน
เชื่อมต่อสายบัส EtherCAT โดยใช้สาย M8 แบบมีชีลด์และชนิดขันสกรู เพื่อคงภูมิคุ้มกันต่อสัญญาณรบกวน
เชื่อมต่อสายจ่ายไฟผ่านขั้วต่อ M8 แบบ 4 พิน โดยตรวจสอบให้ขั้วแรงดันไฟฟ้า 24 V DC ถูกต้อง
เสียบสายเซ็นเซอร์ดิจิทัลและสายแอกชูเอเตอร์เข้ากับช่อง M8 ที่ตรงกัน ขันขั้วต่อทั้งหมดให้ได้แรงบิดตามข้อกำหนดที่แนะนำ เพื่อคงซีลทางกายภาพระดับ IP65/66/67

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

Can the channels on the BECKHOFF EP2339-0021 be used as both inputs and outputs?

Yes, the BECKHOFF EP2339-0021 features 16 digital channels that can be individually configured to act as either inputs or outputs, allowing flexible adaptations for sensors and actuators.

What is the environmental protection rating of this module?

The BECKHOFF EP2339-0021 is certified with an IP65, IP66, and IP67 protection rating according to EN 60529, making it suitable for direct machine mounting without a separate control cabinet.

What is the maximum current capacity per output channel on the EP2339-0021?

Each digital output channel on the BECKHOFF EP2339-0021 can supply up to 0.5 A, with a maximum cumulative limit of 4.0 A across all channels. Each output is individually protected against short circuits.

What type of connection technology does this EtherCAT Box use?

The BECKHOFF EP2339-0021 uses 16 M8 3-pin (A-coded) sockets for input/output connections, shielded M8 sockets for the EtherCAT bus, and 4-pin M8 connectors for the feed and downstream power supply.
