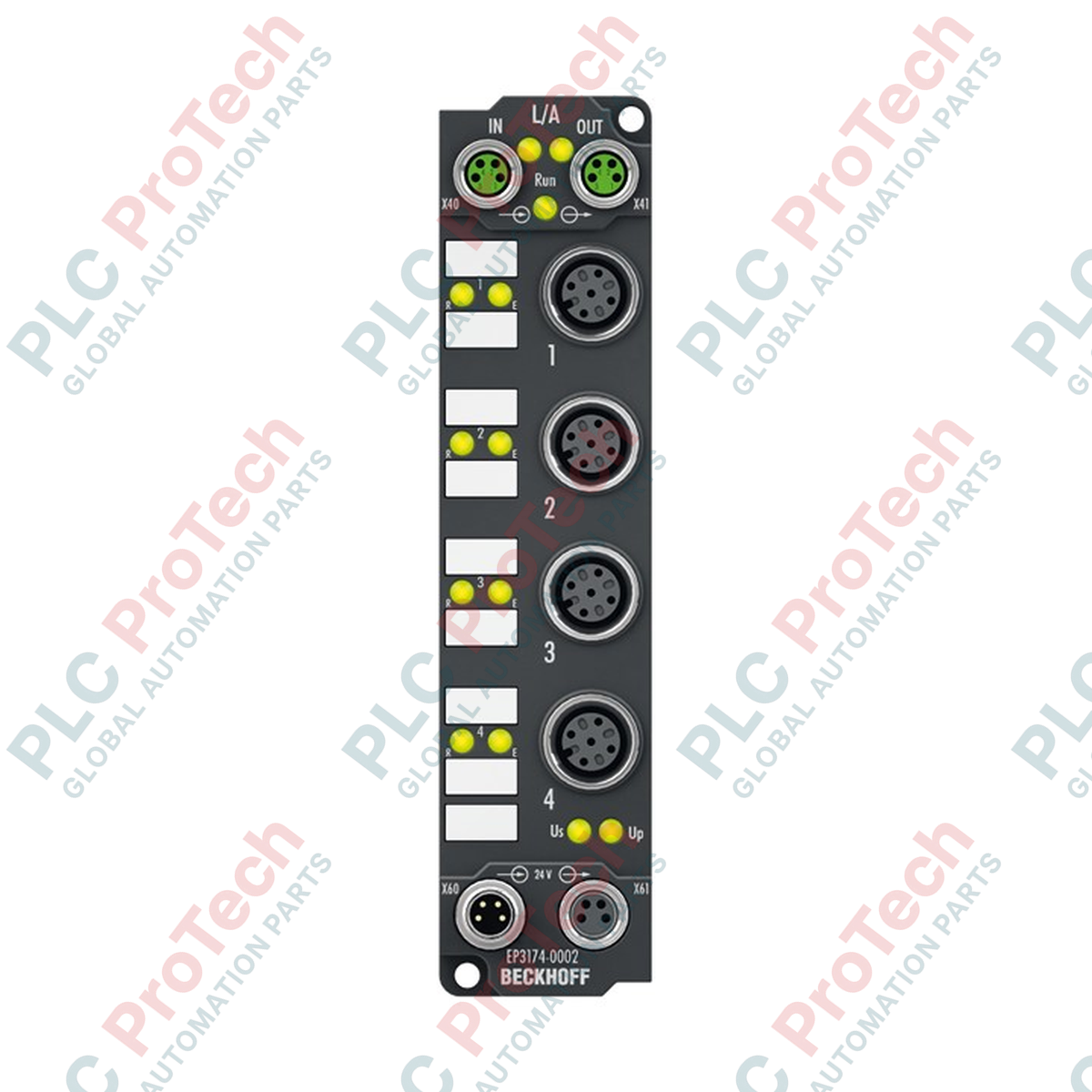

Manufacturer: BECKHOFF
Product No.: EP3174-0002
Country of origin:เยอรมนี
Product Type: โมดูล EtherCAT Box
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months
ออกแบบมาสำหรับการติดตั้งใช้งานภาคสนามโดยตรงโดยไม่ต้องใช้ตู้ไฟฟ้า Beckhoff EP3174-0002 รองรับการรับสัญญาณอุตสาหกรรมแอนะล็อกที่มีความแม่นยำสูงผ่าน EtherCAT โมดูลมาตรฐาน IP67 ที่ทนทานนี้มีอินพุตแบบดิฟเฟอเรนเชียล 4 ช่องซึ่งกำหนดพารามิเตอร์แยกกันได้ ช่วยให้กำหนดค่าซอฟต์แวร์สลับระหว่างโหมดการวัดแรงดัน (-10 ถึง +10 V) และกระแส (0/4 ถึง 20 mA) สำหรับแต่ละช่องสัญญาณได้อย่างราบรื่น เมื่อผสานการแปลงสัญญาณแอนะล็อกเป็นดิจิทัลความเร็วสูงขนาด 16 บิตเข้ากับความสามารถของ Distributed Clocks จึงรับประกันการรับข้อมูลที่ซิงโครไนซ์และมีเวลาแฝงต่ำในสถาปัตยกรรมเครือข่ายแบบกระจายศูนย์
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Beckhoff Automation |
| หมายเลขรุ่น | EP3174-0002 |
| โปรโตคอล | EtherCAT |
| จำนวนอินพุต | อินพุตแบบดิฟเฟอเรนเชียล 4 ช่อง |
| ประเภทสัญญาณ | -10 V ถึง +10 V | 0 mA ถึง 20 mA | 4 mA ถึง 20 mA (กำหนดค่าแยกตามช่องสัญญาณได้) |
| ความละเอียด | 16 บิต (รวมบิตเครื่องหมาย) |
| ความต้านทานภายใน | > 200 kโอห์ม (แรงดัน) | โดยทั่วไป 85 โอห์ม + แรงดันไดโอด (กระแส) |
| แรงดันโหมดร่วม (U_CM) | สูงสุด 35 V |
| ข้อผิดพลาดในการวัด | < +-0.3% (เทียบกับค่าเต็มสเกล) |
| เวลาในการแปลง | ประมาณ 100 ไมโครวินาที |
| ความถี่จำกัดของตัวกรองอินพุต | 5 kHz (ตัวกรองที่กำหนดค่าได้) |
| แหล่งจ่ายไฟที่กำหนด | 24 V DC (-15% / +20%) |
| การใช้กระแสจาก U_S | 120 mA |
| การแยกทางไฟฟ้า | 500 V (การแยกทางฟังก์ชัน) |
| อุณหภูมิในการใช้งาน | -25 องศาเซลเซียส ถึง +60 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -40 องศาเซลเซียส ถึง +85 องศาเซลเซียส |
| ระดับการป้องกัน | IP65 / IP66 / IP67 (เป็นไปตาม EN 60529) |
| เครื่องหมาย Ex | II 3 G Ex nA IIC T4 Gc (ATEX โซน 2) |
| ความทนทานต่อการสั่นสะเทือน/แรงกระแทก | เป็นไปตาม EN 60068-2-6 / EN 60068-2-27 |
| ภูมิคุ้มกัน/การปล่อยคลื่นรบกวน EMC | เป็นไปตาม EN 61000-6-2 / EN 61000-6-4 |
| น้ำหนักสุทธิ | ประมาณ 165 กรัม |
| น้ำหนักขนส่ง (คำนวณ) | 2.0 กก. (รวมบรรจุภัณฑ์ป้องกัน) |
| พอร์ตการเชื่อมต่อ | ประเภทคอนเน็กเตอร์ | การกำหนดขาสัญญาณ |
|---|---|---|
| บัส EtherCAT (เข้า/ออก) | ซ็อกเก็ต M8 2 จุด แบบมีชีลด์ ชนิดสกรู | คู่สายส่งและรับ EtherCAT |
| อินพุตแอนะล็อก (ช่อง 1-4) | คอนเน็กเตอร์ M12 ตัวเมีย 4 จุด, 5 พิน, เข้ารหัสแบบ A | อินพุตดิฟเฟอเรนเชียล +, อินพุตดิฟเฟอเรนเชียล -, แหล่งจ่ายเซนเซอร์ (+24V UP), กราวด์ (GND), ชีลด์ |
| ไฟเลี้ยงขาเข้า | ซ็อกเก็ต M8 ตัวผู้ 1 จุด, 4 พิน | แรงดันควบคุม U_S (24V DC), แรงดันโหลด U_P (24V DC) |
| ไฟเลี้ยงขาออก | ซ็อกเก็ต M8 ตัวเมีย 1 จุด, 4 พิน | การต่อผ่าน U_S และ U_P ไปยังโมดูลปลายทาง |
EP3174-0002 เป็นรุ่นติดตั้งภาคสนามระดับ IP67 ที่เทียบเท่ากับเทอร์มินัล EtherCAT Beckhoff EL3174 แม้ทั้งสองรุ่นจะใช้โครงสร้างภาพกระบวนการ TwinCAT และออบเจ็กต์การกำหนดพารามิเตอร์เดียวกัน (ดัชนี CoE 0x8000) แต่โปรดทราบว่าการเดินสายฟิลด์บัสทางกายภาพแตกต่างกัน: โมดูล EP ต้องใช้สาย M8 แทนเทอร์มินัลบล็อก ตรวจสอบให้แน่ใจว่าใช้งาน TwinCAT 3 เวอร์ชัน 3.1.4024 ขึ้นไป เพื่อใช้ประโยชน์จากดัชนีการวินิจฉัยขั้นสูงได้อย่างเต็มที่
แรงดันโหมดร่วม (U_CM) กำหนดพิกัดไว้ที่สูงสุด 35 V หากสัญญาณดิฟเฟอเรนเชียลของคุณอ้างอิงกับศักย์กราวด์ที่ลอยเกินขีดจำกัดนี้เมื่อเทียบกับกราวด์แหล่งจ่ายของโมดูล อาจเกิดการอิ่มตัวในการวัดหรือความเสียหายต่อวงจรฟรอนต์เอนด์แอนะล็อกได้ ตรวจสอบให้แน่ใจเสมอว่ามีการรักษาการเชื่อมต่อกราวด์อิมพีแดนซ์ต่ำระหว่างโดเมนแหล่งจ่ายไฟที่แยกการดีคัปปลิงไว้ เมื่อใช้งานในโหมดกระแส โมดูลจะมีความต้านทานภายในประมาณ 85 โอห์ม บวกกับแรงดันตกคร่อมไดโอด ตรวจสอบให้แน่ใจว่าเครื่องส่งสัญญาณภาคสนามของคุณมีแรงดันคอมพลายแอนซ์เพียงพอในการขับโหลดรวมนี้
โดยค่าเริ่มต้น ช่องสัญญาณอาจเริ่มต้นในโหมดแรงดันไฟฟ้า หากต้องการกำหนดค่าช่องสัญญาณเป็นโหมดกระแส (เช่น 4 ถึง 20 mA) ให้ไปที่ TwinCAT System Manager เลือกโมดูล EP3174-0002 ไปที่แท็บ CoE - Online และแก้ไขดัชนี "Presentation" และ "Range" ภายในไดเรกทอรีออบเจ็กต์ 0x80n0 (โดย n สอดคล้องกับดัชนีช่องสัญญาณ 0 ถึง 3) เพื่อให้มีภูมิคุ้มกันต่อสัญญาณรบกวนความถี่สูงสูงสุด ให้ทำจุดต่อชีลด์รอบวง 360 องศาบนแบ็กเชลล์ของคอนเน็กเตอร์ M12 ที่เข้าคู่กัน เพื่อต่อลงกราวด์และระบายสัญญาณรบกวนแม่เหล็กไฟฟ้าโดยตรงไปยังแผ่นยึดในตัวของโมดูล
คำเตือนสำคัญ: อันตรายจากไฟฟ้า
ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟทั้งหมด (U_S และ U_P) ถูกแยกทางกายภาพและล็อกเอาต์ก่อนเริ่มการติดตั้ง การเดินสาย หรือการบำรุงรักษา EtherCAT Box นี้ หากไม่ตัดพลังงานสายฟิลด์บัส อาจทำให้เกิดอาร์กไฟฟ้าฉับพลัน ความเสียหายต่อส่วนประกอบแปลงสัญญาณภายในที่ไวต่อความผิดปกติสูง หรือการทำงานของเครื่องจักรที่ไม่คาดคิด
ติดตั้งโมดูลบนพื้นผิวโลหะแบนที่ต่อลงดิน โดยใช้สกรู M3 สองตัวผ่านรูยึด ตรวจสอบว่าแผ่นโลหะมีการเชื่อมต่ออิมพีแดนซ์ต่ำกับกราวด์โครงเครื่องของเครื่องจักร
ต่อสายเครือข่าย EtherCAT ขาเข้ากับช่องต่อ M8 ด้านซ้ายบน (ระบุว่า IN) และต่อสายไปยังอุปกรณ์ถัดไปเข้ากับช่องต่อ OUT ขันปลอกเกลียว M8 ด้วยมือให้แน่นเพื่อให้ได้การป้องกันระดับ IP67
ต่อเซนเซอร์ภาคสนามแบบแอนะล็อกเข้ากับช่องต่อ M12 ที่เกี่ยวข้อง (ช่อง 1 ถึง 4) โดยใช้สายคู่บิดเกลียวแบบมีชีลด์ ใช้ประแจวัดแรงบิดที่สอบเทียบสำหรับคอนเน็กเตอร์ M12 (โดยทั่วไป 0.6 Nm) เพื่อขันปิดผนึกจุดเชื่อมต่อ
จ่ายไฟเสริม DC 24V ให้กับช่องต่อจ่ายไฟ M8 ตรวจสอบว่าไฟ LED แสดงสถานะ "Us" (ไฟเลี้ยงลอจิก) และ "Up" (ไฟเลี้ยงอุปกรณ์ต่อพ่วง) ติดสว่างเป็นสีเขียวคงที่ก่อนเริ่มการสแกนเครือข่าย EtherCAT master
