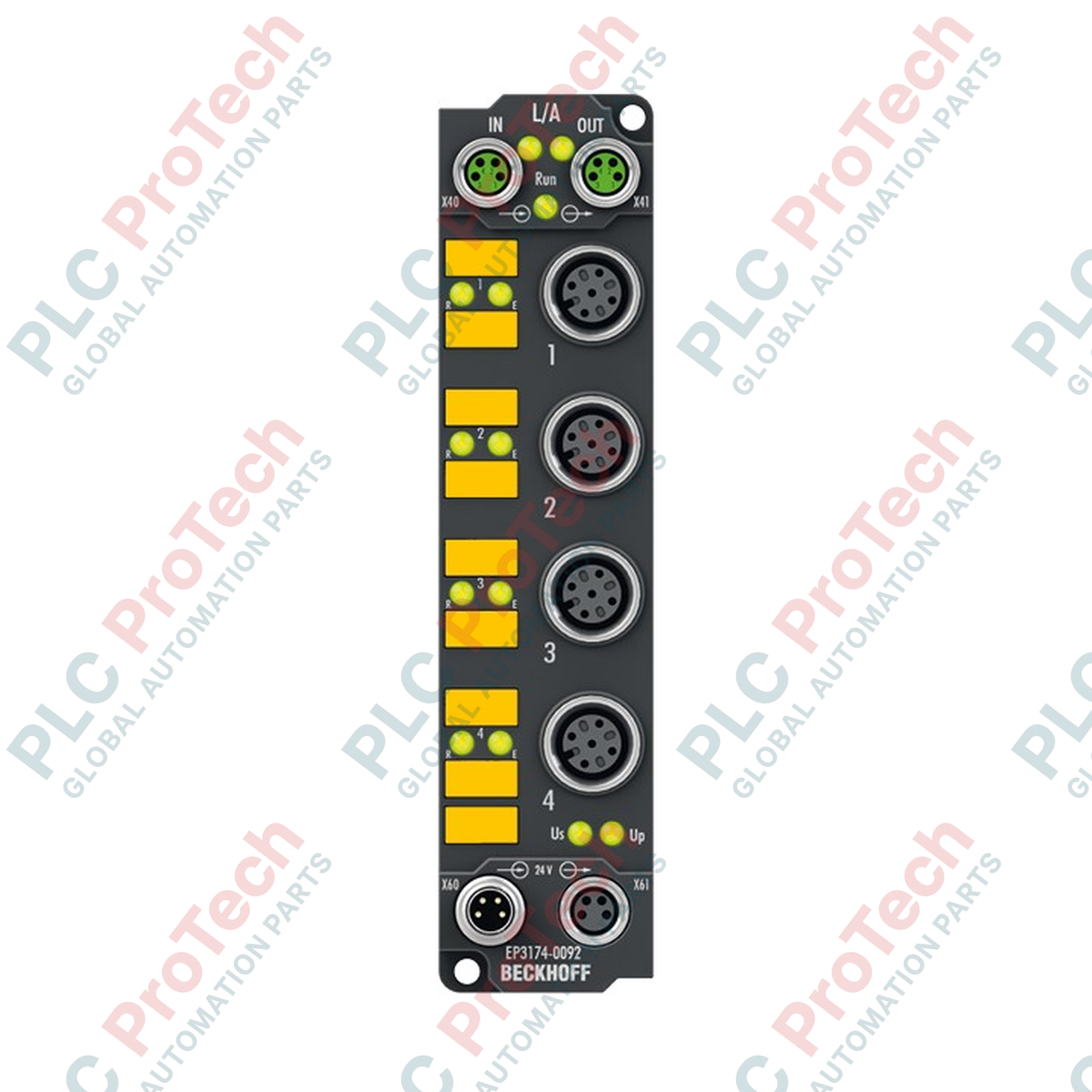

ออกแบบมาเพื่อการติดตั้งภาคสนามโดยตรงโดยไม่ต้องใช้ตู้ไฟฟ้า Beckhoff EP3174-0092 EtherCAT Box มาพร้อมอินพุตแอนะล็อกดิฟเฟอเรนเชียลความแม่นยำสูง 4 ช่อง ซึ่งสามารถตั้งค่าพารามิเตอร์แยกกันได้ โมดูลระดับการป้องกัน IP67 นี้ประมวลผลสัญญาณในช่วง -10/0 ถึง +10 V หรือ 0/4 ถึง 20 mA แยกตามแต่ละช่อง โดยให้ความละเอียด 16 บิต พร้อม Distributed Clocks ในตัวเพื่อการซิงโครไนซ์เวลาที่แม่นยำ การออกแบบที่แข็งแรงและปิดผนึกสนิททำให้เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรงซึ่งต้องการการเก็บสัญญาณแบบกระจายศูนย์
| ผู้ผลิต | Beckhoff Automation GmbH & Co. KG |
| หมายเลขรุ่น | EP3174-0092 |
| โปรโตคอล | EtherCAT |
| จำนวนอินพุต | 4 (ดิฟเฟอเรนเชียล) |
| ประเภทสัญญาณ | -10/0...+10 V | 0/4...20 mA (กำหนดค่าได้แยกตามช่อง) |
| ความละเอียด | 16 บิต (รวมบิตเครื่องหมาย) |
| เวลาแปลงสัญญาณ | ประมาณ 100 ไมโครวินาที |
| ความต้านทานภายใน | > 200 กิโลโอห์ม (แรงดัน) | โดยทั่วไป 85 โอห์ม + แรงดันไดโอด (กระแส) |
| แรงดันโหมดร่วม (U_CM) | สูงสุด 35 V |
| ค่าความคลาดเคลื่อนในการวัด | < +/-0.3% (เทียบกับค่าเต็มสเกล) |
| แรงดันไฟเลี้ยงพิกัด | 24 V DC (-15% / +20%) |
| การใช้กระแสไฟ (จาก U_S) | 120 mA |
| การแยกทางไฟฟ้า | 500 V |
| อุณหภูมิขณะทำงาน | -25 ถึง +60 องศาเซลเซียส |
| อุณหภูมิขณะจัดเก็บ | -40 ถึง +85 องศาเซลเซียส |
| ระดับการป้องกัน | IP65/66/67 (เป็นไปตาม EN 60529) |
| การรับรอง | CE, UL |
| ประเทศต้นกำเนิด | เยอรมนี |
| น้ำหนักจัดส่ง (คำนวณ) | 0.5 กก. (น้ำหนักสุทธิของหน่วย: 165 กรัม) |
| ขนาดบรรจุภัณฑ์ (คำนวณ) | 150 x 40 x 40 มม. |
| คอนเน็กเตอร์ / พอร์ต | อินเทอร์เฟซและการกำหนดพิน |
|---|---|
| ช่องอินพุต (1 ถึง 4) | ซ็อกเก็ตตัวเมีย M12 x 1 แบบ 5 พิน เข้ารหัส A (พิน 1: แหล่งจ่ายเซนเซอร์ +24V; พิน 2: อินพุต +; พิน 3: GND; พิน 4: อินพุต -; พิน 5: ชีลด์) |
| บัส EtherCAT | ซ็อกเก็ต M8 จำนวน 2 ช่อง แบบ 4 พิน มีชีลด์ ชนิดขันสกรู (การเชื่อมต่ออินพุตและการต่อไปยังอุปกรณ์ปลายทาง) |
| จุดป้อนแหล่งจ่ายไฟ | ซ็อกเก็ตตัวผู้ M8 จำนวน 1 ช่อง แบบ 4 พิน (พิน 1: +24V US; พิน 2: +24V UP; พิน 3: GND S; พิน 4: GND P) |
| จ่ายไฟต่อไปยังอุปกรณ์ปลายทาง | ซ็อกเก็ตตัวเมีย M8 จำนวน 1 ช่อง แบบ 4 พิน (สำหรับต่อพ่วงแหล่งจ่ายไปยังโหนดถัดไป) |
EP3174-0092 ใช้ไฟล์คำอธิบายอุปกรณ์ EtherCAT XML (ESI) มาตรฐาน ในสภาพแวดล้อม TwinCAT 2.11 รุ่นเก่า ตรวจสอบให้แน่ใจว่าได้อัปเดตคลังคำอธิบายอุปกรณ์เพื่อให้ระบุโปรไฟล์ฮาร์ดแวร์ -0092 ได้อย่างถูกต้อง อุปกรณ์นี้ทำหน้าที่เป็นอุปกรณ์ทดแทนทางกายภาพแบบติดตั้งแทนได้ทันทีสำหรับโมดูลอินพุตแอนะล็อก IP67 รุ่นเก่า โดยต้องต่อขาพินของจุดต่อลงดินแบบดิฟเฟอเรนเชียลให้ถูกต้อง
เมื่อใช้อินพุตแบบดิฟเฟอเรนเชียล ตรวจสอบให้แน่ใจว่าแรงดันโหมดร่วมระหว่างสัญญาณอินพุตใด ๆ กับกราวด์ภายในโมดูลไม่เกินพิกัดสูงสุดที่ 35 V DC หากผสานรวมเซนเซอร์แบบ 3 สายหรือเครื่องกำเนิดสัญญาณที่ไม่ได้ต่อลงดิน ควรจัดให้มีเส้นทางอิมพีแดนซ์สูงไปยังกราวด์ของระบบ เพื่อป้องกันสัญญาณลอยและการอิ่มตัวที่อาจเกิดขึ้นของวงจรอินพุตแบบดิฟเฟอเรนเชียล
กำหนดค่าพารามิเตอร์ช่องสัญญาณ (ดัชนี CoE 0x8000 ถึง 0x8030) ใน TwinCAT System Manager ให้เรียบร้อยก่อนต่อวงจรแอนะล็อก การเชื่อมต่อวงจรกระแส 4-20 mA ที่ทำงานอยู่ขณะที่ช่องสัญญาณยังตั้งค่าเป็นช่วงอินพุต 10V อาจทำให้ค่าการอ่านกระบวนการผิดพลาด แม้ว่าวงจรอินพุตภายในจะได้รับการป้องกันทางไฟฟ้าจากกระแสเกินตามค่าที่กำหนด
ห้ามเชื่อมต่อหรือถอดคอนเน็กเตอร์ M8 หรือ M12 ขณะมีโหลดไฟฟ้าทำงานอยู่ ต้องแยกแหล่งจ่ายควบคุม 24V DC (US) และแหล่งจ่ายโหลด (UP) ออกทุกครั้งก่อนติดตั้ง บำรุงรักษา หรือกำหนดค่าใหม่ การไม่ปฏิบัติตามอาจทำให้หน้าสัมผัสและชิปเซ็ตสื่อสารภายในเสียหายถาวร
