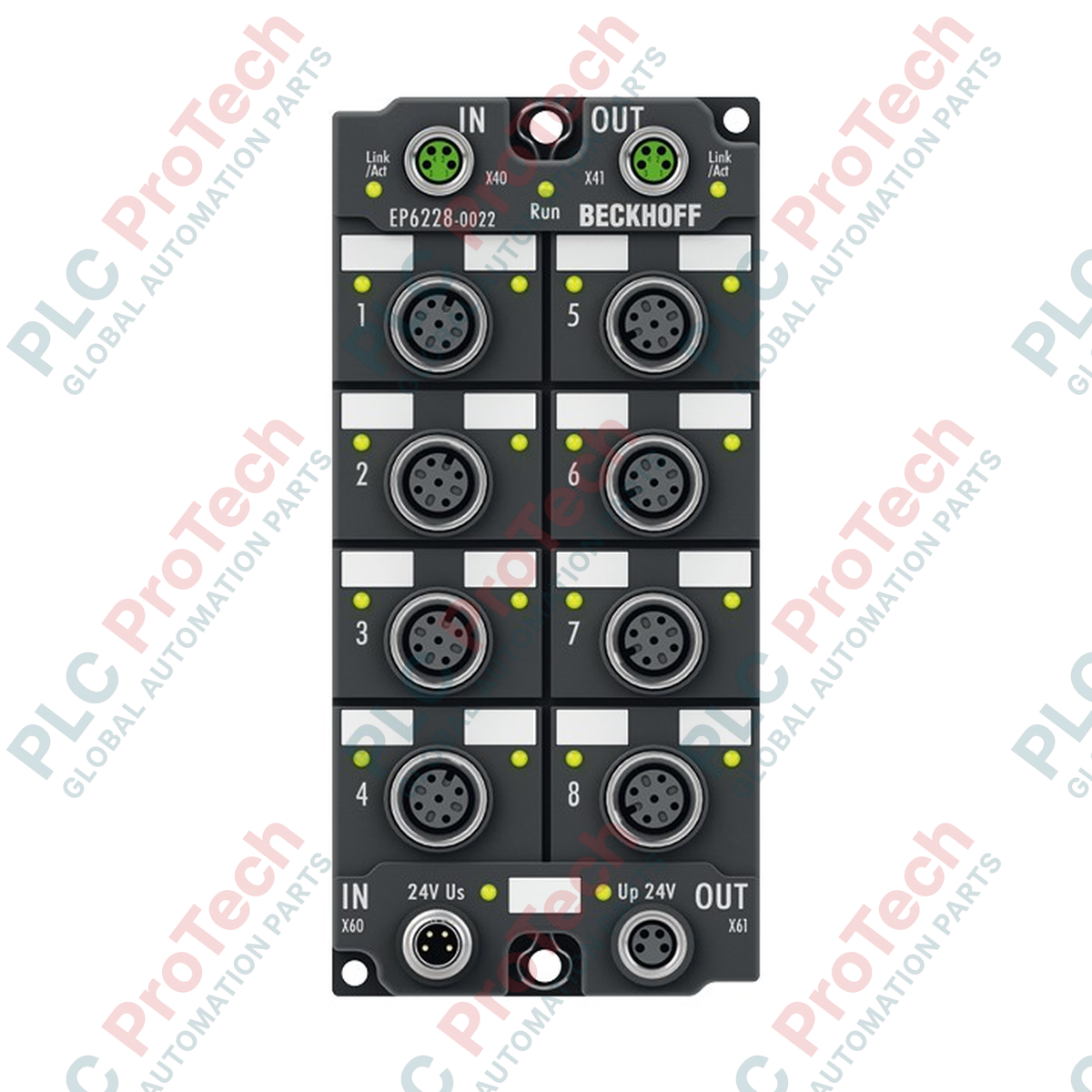

โมดูลมาสเตอร์ IO-Link 8 ช่อง EtherCAT Box Beckhoff EP6228-0022

SKU EP6228-0022

มีในสต็อก
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: BECKHOFF

  • Product No.: EP6228-0022

  • Country of origin:เยอรมนี

  • Product Type: โมดูล EtherCAT Box

  • Payment: T/T, Western Union

  • Weight: 500g

  • Shipping port: Xiamen

  • Warranty: 12 months

คำอธิบาย

ออกแบบมาเพื่อจัดการการสื่อสารระดับภาคสนามแบบกระจายศูนย์ Beckhoff EP6228-0022 ช่วยให้ผสานรวมอุปกรณ์ IO-Link ได้สูงสุด 8 เครื่องเข้ากับเครือข่าย EtherCAT ความเร็วสูงได้อย่างราบรื่น โมดูลมาตรฐานอุตสาหกรรมระดับ IP67 นี้ทำหน้าที่เป็นคัปเปลอร์ โดยไม่จำเป็นต้องใช้ตู้ควบคุมป้องกัน และช่วยให้โทโพโลยีการเดินสายบนเครื่องมีความกระชับยิ่งขึ้น การผสานรวมเวลาแฝงที่ต่ำมากของโปรโตคอล EtherCAT เข้ากับความยืดหยุ่นแบบจุดต่อจุดของข้อกำหนด IO-Link V1.1 (Class A) ทำให้สามารถเข้าถึงการตั้งค่าพารามิเตอร์ การวินิจฉัย และข้อมูลกระบวนการของเซนเซอร์และแอคชูเอเตอร์ได้โดยตรงแบบโปร่งใสและสื่อสารได้สองทิศทาง

อุปกรณ์นี้มีพอร์ตเชื่อมต่อ M12 มาตรฐานแบบ A-coding เพื่อรักษาความสมบูรณ์ของสัญญาณอย่างปลอดภัย และใช้การเชื่อมต่อ M8 สำหรับทั้งสายบัส EtherCAT ประสิทธิภาพสูงและการจ่ายไฟ DC 24 V ภายในเครื่อง ด้วยการรองรับ Distributed Clocks ในตัว โมดูลจึงรับประกันการซิงโครไนซ์ที่แม่นยำของโหนดระบบอัตโนมัติปลายทาง ทำให้เหมาะอย่างยิ่งสำหรับอาร์เรย์เซนเซอร์แบบกระจาย เครื่องจักรประกอบที่ซับซ้อน และแพลตฟอร์มขนถ่ายวัสดุเฉพาะจุด

คุณสมบัติหลัก

  • ช่องสัญญาณ IO-Link อิสระ 8 ช่อง: รองรับการเชื่อมต่ออุปกรณ์ IO-Link Class A พร้อมกันสูงสุด 8 เครื่อง ด้วยอัตราการถ่ายโอนข้อมูลที่ปรับได้สูงสุด 230.4 kbaud
  • การติดตั้งโดยตรงภาคสนาม: ตัวเรือนระดับ IP65/66/67 ปกป้องอุปกรณ์อิเล็กทรอนิกส์ภายในจากความชื้น ฝุ่น และขั้นตอนการล้างทำความสะอาด โดยไม่ต้องใช้ตู้ควบคุม
  • ระบบนาฬิกาแบบกระจาย: รองรับ EtherCAT Distributed Clocks อย่างครบถ้วน ช่วยให้การซิงโครไนซ์ทั่วทั้งเครือข่ายฟิลด์บัสมีความแม่นยำในระดับต่ำกว่าหนึ่งไมโครวินาที
  • การแยกวงจรไฟฟ้าที่แข็งแกร่ง: มาพร้อมการแยกแบบกัลวานิก 500 V ระหว่างระบบบัสอุตสาหกรรมกับวงจรเซนเซอร์/แอคชูเอเตอร์ภายในเครื่อง
  • การจ่ายไฟแบบเดซี่เชน: ออกแบบด้วยจุดป้อนไฟ M8 โดยเฉพาะและการเชื่อมต่อปลายทาง เพื่อให้การจัดรูปแบบการกระจายไฟทำได้ง่ายขึ้น

การใช้งาน

  • สายการประกอบยานยนต์: การผสานรวมเฉพาะจุดของแมนิโฟลด์นิวแมติกอัจฉริยะ เซนเซอร์วัดระยะด้วยเลเซอร์ และเครื่องอ่าน RFID
  • โรงงานบรรจุภัณฑ์และบรรจุขวด: การติดตั้งโดยตรงบนโครงใกล้ระบบหมุนหรือสายพานลำเลียงที่ต้องเชื่อมต่อเซนเซอร์หลายพอร์ตภายใต้ขั้นตอนการล้างทำความสะอาดบ่อยครั้ง
  • อุปกรณ์ปลายแขนหุ่นยนต์: การติดตั้งโมดูลหลักน้ำหนักเบาและทนต่อแรงกระแทกบนแขนกลที่มีการเคลื่อนไหวแบบไดนามิก
  • ศูนย์อินทราโลจิสติกส์และคัดแยก: การกำหนดค่าอาร์เรย์เซนเซอร์ขนาดใหญ่ตลอดแนวสายพานลำเลียงระยะไกลโดยไม่ต้องใช้ตู้ควบคุม

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ / ข้อมูลจำเพาะ ค่า / พิกัด
ผู้ผลิต Beckhoff Automation
หมายเลขรุ่น EP6228-0022
โปรโตคอลฟิลด์บัส EtherCAT
อินเทอร์เฟซบัส ช่องต่อ M8 จำนวน 2 ช่อง มีชีลด์ และการเชื่อมต่อแบบสกรู
ข้อมูลจำเพาะ IO-Link เวอร์ชัน 1.1, Class A
จำนวนพอร์ต IO-Link 8
อัตราบอดที่รองรับ 4.8 kbaud, 38.4 kbaud, 230.4 kbaud
วิธีการเชื่อมต่อ M12 x 1, 5 พิน, เข้ารหัสแบบ A
แรงดันไฟฟ้าใช้งานพิกัด 24 V DC (-15% / +20%)
แหล่งจ่ายเซนเซอร์ IO-Link (L+) 24 V DC, สูงสุด 1.4 A ต่อพอร์ต (จำกัดรวม 4.0 A สำหรับทั้ง 8 พอร์ต)
การใช้กระแสไฟ (จาก US) โดยทั่วไป 130 mA + โหลดเซนเซอร์
การกำหนดค่าแหล่งจ่ายไฟ ขาเข้า: M8 ตัวผู้ 1 ชุด (4 พิน); ขาออก: M8 ตัวเมีย 1 ชุด (4 พิน)
รองรับ Distributed Clocks ใช่
การแยกทางไฟฟ้า 500 V
ระดับการป้องกันสภาพแวดล้อม IP65, IP66, IP67 (เป็นไปตาม EN 60529)
อุณหภูมิในการใช้งาน -25 ถึง +60 องศาเซลเซียส
อุณหภูมิในการจัดเก็บ -40 ถึง +85 องศาเซลเซียส
ความทนทานต่อการสั่นสะเทือน/แรงกระแทก เป็นไปตาม EN 60068-2-6 / EN 60068-2-27
ภูมิคุ้มกัน/การปล่อยคลื่นรบกวนทางแม่เหล็กไฟฟ้า เป็นไปตาม EN 61000-6-2 / EN 61000-6-4
น้ำหนักสุทธิของโมดูล ประมาณ 250 กรัม
น้ำหนักจัดส่ง (คำนวณ) 2.00 กก. (พร้อมบรรจุภัณฑ์ป้องกัน)
ประเทศผู้ผลิต เยอรมนี

การเชื่อมต่อและอินเทอร์เฟซ

จุดเชื่อมต่อ ข้อมูลจำเพาะของคอนเน็กเตอร์ การกำหนดหน้าที่
พอร์ตอินพุต EtherCAT ช่องต่อ M8, 4 พิน (ตัวเมีย) ลิงก์การสื่อสาร EtherCAT ความเร็วสูงขาเข้า
พอร์ตเอาต์พุต EtherCAT ช่องต่อ M8, 4 พิน (ตัวเมีย) การขยายเครือข่าย EtherCAT ขาออก
ช่องที่ 1 ถึง 8 ช่องต่อ M12, 5 พิน เข้ารหัสแบบ A (ตัวเมีย) อินเทอร์เฟซ IO-Link Class A / ช่อง I/O ดิจิทัลมาตรฐาน
อินพุตไฟเลี้ยง ปลั๊ก M8, 4 พิน (ตัวผู้) แหล่งจ่ายไฟ 24 V DC หลัก (US / UP)
ไฟจ่ายขาออก ช่องต่อ M8, 4 พิน (ตัวเมีย) แหล่งจ่ายไฟแบบต่อพ่วงสำหรับโหนด EtherCAT Box ถัดไป

ข้อมูลเชิงลึกทางวิศวกรรมจากการทดสอบจริง

รุ่นทางเลือกและความเข้ากันได้

เมื่อย้ายสถาปัตยกรรมเดิมจากการกำหนดค่า IO-Link รุ่นแรก ๆ (เช่น EP6224 มาตรฐานหรือโมดูลรุ่นเก่าที่ไม่ใช่ -0022) โปรดทราบว่า EP6228-0022 ต้องใช้ TwinCAT 3.1 Build 4022 หรือใหม่กว่า เพื่อเปิดใช้ชุดการวินิจฉัย IO-Link V1.1 ได้อย่างครบถ้วน ตรวจสอบให้แน่ใจเสมอว่า XML การกำหนดค่า ESI (EtherCAT Slave Information) ที่เกี่ยวข้องตรงกับฮาร์ดแวร์รีวิชันที่แสดงบนฉลากโมดูลทุกประการ การเปลี่ยนรุ่นเก่าเป็นรุ่น -0022 อาจจำเป็นต้องอัปเดตไฟล์ ESI ใน TwinCAT System Manager เพื่อป้องกันข้อผิดพลาดการจัดแนวข้อมูลแบบวนรอบไม่ตรงกัน

ข้อผิดพลาดในการใช้งานและหมายเหตุทางวิศวกรรม

A common point of commissioning failure relates to power budgeting. While each individual IO-Link port on this module is physically capable of sourcing up to 1.4 A for the sensor supply (L+), the absolute aggregate current limit for all eight ports combined is strictly capped at 4.0 A. If you intend to operate highly demanding actuators, such as smart pneumatic valves or high-current solenoids, compute your aggregate current requirements beforehand. Exceeding the 4.0 A limit will trigger localized overcurrent protection routines, causing random port restarts and intermittent fieldbus communication drops.

เคล็ดลับการเริ่มต้นระบบและการเดินสาย

เพื่อป้องกัน EMI ที่เหนี่ยวนำผ่านเครื่องจักรอุตสาหกรรมขนาดใหญ่ เช่น อินเวอร์เตอร์ปรับความถี่หรือระบบเซอร์โว ให้ใช้สาย Cat5e แบบ STP (คู่สายบิดเกลียวมีชีลด์) ที่มีชีลด์สองชั้น พร้อมแคลมป์ชีลด์โลหะแบบสัมผัสโดยตรงรอบ 360 องศาที่ขั้วต่อบัส M8 หลีกเลี่ยงกราวด์ลูปได้โดยตรวจสอบให้แน่ใจว่าขายึดโครงเครื่องจักรมีศักย์กราวด์ตรงกับกราวด์ฟังก์ชันกลางของระบบ ในสภาพแวดล้อมที่มีสัญญาณรบกวน ให้ใช้เครื่องมือผสานรวม IO-Link เฉพาะภายใน TwinCAT เพื่อตรวจสอบพารามิเตอร์เฟรมต่อวินาที เพื่อให้การส่งข้อมูลทำงานได้โดยไม่มีข้อผิดพลาด

แนวทางการติดตั้ง

คำเตือนสำคัญ: ความปลอดภัยต้องมาก่อน

ตัดแยกและล็อกแหล่งจ่ายไฟฟ้าต้นทางทั้งหมดก่อนดำเนินการติดตั้งทางกายภาพหรือดัดแปลงการเดินสาย การต่อลงกราวด์แผ่นรองอะลูมิเนียมของ EtherCAT Box เข้ากับกราวด์โครงสร้างของเครื่องจักรโดยตรงเป็นข้อบังคับ เพื่อป้องกันการคายประจุไฟฟ้าสถิตแฝงและความผิดปกติที่ไม่คาดคิดในลูปควบคุม

1
จัดวางโมดูลให้แนบกับชิ้นส่วนโครงสร้างของเครื่องจักรที่เรียบและทนต่อแรงสั่นสะเทือน ยึดชุดอุปกรณ์ด้วยสกรู M3 ที่ขันเข้าโดยตรงในรูยึดโครงสร้างบนหน้าแปลนด้านบนและด้านล่าง อย่าขันสกรูยึดแน่นเกินไป
2
เดินสายแหล่งจ่ายไฟ 24 V DC ขาเข้าไปยังปลั๊กจ่ายไฟ M8 ตัวผู้แบบ 4 พิน ตรวจสอบขั้วสายให้ถูกต้องเพื่อป้องกันความเสียหายต่อระบบวินิจฉัยภายใน ตรวจสอบให้แน่ใจว่าพอร์ต M8 ตัวเมียขาออกมีการปิดด้วยปลั๊กป้องกัน IP67 หรือเดินสายต่อไปยังโหนดถัดไปอย่างแน่นหนา
3
เชื่อมต่อสาย EtherCAT ขาเข้ากับพอร์ตสื่อสาร M8 ด้านบน และต่อสายขาออกไปยังโหนดถัดไปผ่านพอร์ตด้านล่าง โดยตรวจสอบให้แน่ใจว่าปลอกเกลียวขันแน่นด้วยมือ เพื่อคงการซีลป้องกันน้ำและฝุ่นระดับ IP67
4
ต่อแอกชูเอเตอร์ IO-Link หรือสายเซนเซอร์เข้ากับพอร์ต M12 แต่ละพอร์ต อุดพอร์ต M12 และ M8 ที่ไม่ได้ใช้งานด้วยฝาครอบป้องกันสำหรับงานอุตสาหกรรมของแท้ เพื่อให้มั่นใจว่ามีการป้องกันสภาพแวดล้อมอย่างสมบูรณ์จากน้ำหล่อเย็นโดยรอบหรือละอองความชื้น

FAQ

พิกัดกระแสสูงสุดแบบสัมบูรณ์ต่อช่อง IO-Link ของ EP6228-0022 คือเท่าใด

พอร์ต Class A แต่ละพอร์ตสามารถจ่ายไฟ DC ได้สูงสุด 1.4 A สำหรับการทำงานของเซนเซอร์ภายในเครื่อง (L+) อย่างไรก็ตาม ขีดจำกัดกำลังไฟรวมของพอร์ตทั้ง 8 พอร์ตบนโมดูลจำกัดอยู่ที่ 4.0 A การใช้กระแสเกินขีดจำกัดนี้จะทริกเกอร์ระบบป้องกันกระแสเกินมาตรฐาน

โมดูลนี้รองรับการเชื่อมต่อ IO-Link ทั้งแบบ Class A และ Class B หรือไม่

โมดูลนี้มีพอร์ต Class A มาตรฐาน (M12 แบบ 5 พิน เข้ารหัส A) แต่ไม่มีสายจ่ายไฟเสริมที่พิน 2 และ 5 สำหรับแอคชูเอเตอร์ Class B ที่ใช้กระแสสูงมาให้ในตัว สำหรับกรณีดังกล่าว จำเป็นต้องใช้บล็อกจ่ายไฟเสริมภายนอก

ต้องใช้สภาพแวดล้อมซอฟต์แวร์ใดในการกำหนดค่า EP6228-0022

การกำหนดค่าต้องใช้ Beckhoff TwinCAT 3.1 (Build 4022 หรือใหม่กว่า) หรือ EtherCAT master ที่เข้ากันได้และกำหนดค่าด้วยไฟล์คำอธิบายอุปกรณ์ ESI (XML) ที่ถูกต้องสำหรับรุ่นนี้โดยเฉพาะ

สามารถต่อเซนเซอร์ดิจิทัลมาตรฐานเข้ากับพอร์ต IO-Link ของ EP6228-0022 โดยตรงได้หรือไม่

ได้ แต่ละพอร์ตสามารถกำหนดค่าด้วยซอฟต์แวร์ให้ทำหน้าที่เป็นช่องอินพุตดิจิทัล (DI) หรือเอาต์พุตดิจิทัล (DO) มาตรฐานได้ หากไม่ได้เชื่อมต่ออุปกรณ์ IO-Link ที่ทำงานอยู่
