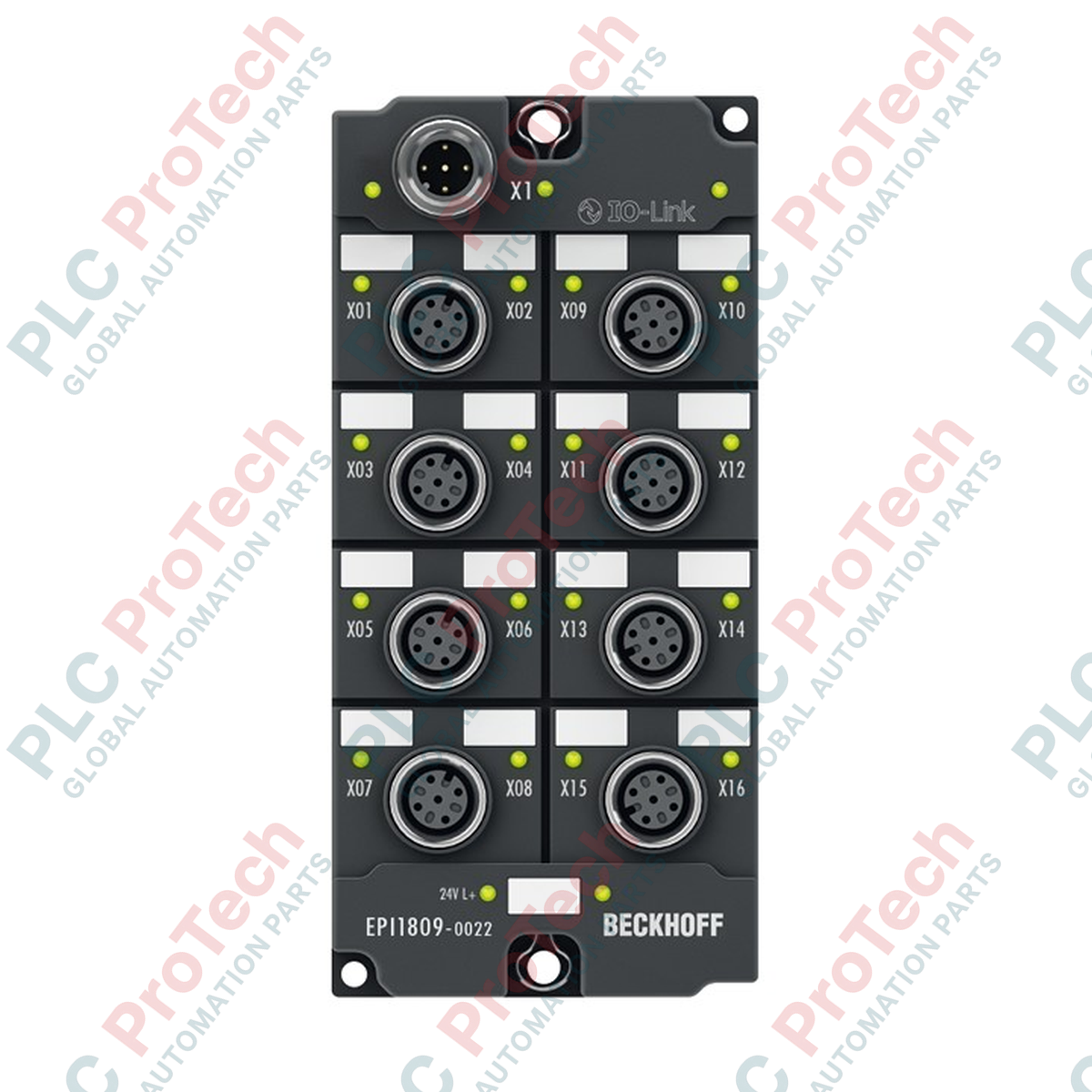

Beckhoff EPI1809-0022 IO-Link Box

SKU EPI1809-0022

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EPI1809-0022
Origin เยอรมนี
Product Type: โมดูลกล่อง IO-Link
Payment: T/T, Western Union
Weight: 0.5 kg
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

Beckhoff EPI1809-0022 ช่วยให้การรับสัญญาณภาคสนามแบบกระจายศูนย์ทำได้สะดวก โดยเชื่อมต่ออินพุตดิจิทัล 24 V DC จำนวน 16 ช่องเข้ากับมาสเตอร์ IO-Link โดยตรง กล่อง IO-Link ขนาดกะทัดรัดสูงนี้ช่วยให้เชื่อมต่อเซนเซอร์ในภาคสนามได้โดยตรง โดยไม่ต้องใช้ตู้ไฟฟ้าป้องกัน โมดูลทำงานเป็น อุปกรณ์ IO-Link Class A ซึ่งแลกเปลี่ยนข้อมูลกระบวนการและพารามิเตอร์การกำหนดค่าผ่านช่องทางการสื่อสารแบบจุดต่อจุดที่เป็นมาตรฐาน โครงสร้างห่อหุ้มที่แข็งแรงช่วยให้ทำงานได้อย่างเชื่อถือได้ในพื้นที่การผลิตที่มีสภาพแวดล้อมรุนแรง ซึ่งมักมีฝุ่น ความชื้น และแรงสั่นสะเทือนทางกลสูง

คุณสมบัติ

อินพุตดิจิทัล 16 ช่อง: การกระจายสัญญาณความหนาแน่นสูง พร้อมคุณลักษณะอินพุตประเภท 3 ตาม EN 61131-2
รองรับ IO-Link V1.1: รองรับข้อกำหนด Class A พร้อมอัตราการสื่อสารความเร็วสูง COM3
ตัวกรองที่กำหนดค่าได้: สามารถปรับเวลาตัวกรองอินพุตได้ตั้งแต่ 0 ถึง 20 ms เพื่อรองรับการตอบสนองของเซนเซอร์ที่หลากหลาย
การป้องกันเซนเซอร์ในตัว: แหล่งจ่ายไฟเซนเซอร์รวม 0.5 A ได้รับการป้องกันการลัดวงจรอย่างสมบูรณ์
ซีลสำหรับงานหนัก: ระดับการป้องกัน IP65, IP66 และ IP67 ช่วยให้ติดตั้งภาคสนามโดยตรงได้

การใช้งาน

สายการประกอบยานยนต์และเครือข่ายสายพานลำเลียง
การตรวจสอบอินพุตแบบกระจายศูนย์บนเครื่องจักรบรรจุภัณฑ์ขนาดใหญ่
การรวมสัญญาณเซนเซอร์ที่ติดตั้งกับเครื่องจักรในพื้นที่ล้างทำความสะอาดหรือกระบวนการแบบเปียก
เครื่องมือปลายแขนหุ่นยนต์ที่ต้องใช้ฮับสัญญาณน้ำหนักเบา

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่าข้อมูลจำเพาะ
ผู้ผลิต	Beckhoff Automation GmbH & Co. KG
หมายเลขรุ่น	EPI1809-0022
โปรโตคอลการสื่อสาร	IO-Link
เวอร์ชันข้อกำหนด IO-Link	V1.1, Class A
อัตราการถ่ายโอนข้อมูล	230.4 กิโลบอด (COM3)
อินเทอร์เฟซหลัก	ปลั๊ก M12 1 ตัว เข้ารหัสแบบ A
จำนวนอินพุต	16
การเชื่อมต่ออินพุต	M12 แบบสกรู
แรงดันอินพุตที่กำหนด	24 V DC (-15% / +20%)
ช่วงตัวกรองอินพุต	3.0 ms (ค่าเริ่มต้น) ปรับได้ตั้งแต่ 0 ถึง 20 ms
แรงดันสัญญาณ "0"	-3 ถึง +5 V (EN 61131-2, ประเภท 3)
แรงดันสัญญาณ "1"	11 ถึง 30 V (EN 61131-2, ประเภท 3)
กระแสอินพุต	โดยทั่วไป 3 mA (EN 61131-2, ประเภท 3)
แหล่งจ่ายไฟเซนเซอร์	สูงสุด 0.5 A จาก L+ พร้อมการป้องกันการลัดวงจรโดยรวม
การใช้กระแสไฟฟ้า	โดยทั่วไป 100 mA จาก L+
อุณหภูมิขณะใช้งาน	-25 ถึง +60 องศาเซลเซียส
อุณหภูมิในการจัดเก็บ	-40 ถึง +85 องศาเซลเซียส
ระดับการป้องกัน	IP65 / IP66 / IP67 (สอดคล้องตาม EN 60529)
มาตรฐานการสั่นสะเทือนและแรงกระแทก	สอดคล้องตาม EN 60068-2-6 และ EN 60068-2-27
ภูมิคุ้มกันและการแพร่คลื่นรบกวนทาง EMC	สอดคล้องตาม EN 61000-6-2 และ EN 61000-6-4
การรับรอง	CE, UL
น้ำหนักโมดูล	250 g
น้ำหนักสำหรับการขนส่ง	2.0 กก.
ประเทศต้นกำเนิด	เยอรมนี

ข้อมูลเชิงลึกด้านวิศวกรรมเชิงประจักษ์

รุ่นทางเลือกและความเข้ากันได้

EPI1809-0022 ใช้การกำหนดพอร์ต Class A โปรดทราบว่าเมื่อเปลี่ยนโมดูล EP1809-0022 รุ่นเก่า ระบบควบคุมต้องได้รับการปรับให้เหมาะสม เนื่องจากซีรีส์ EP ทำงานบน EtherCAT โดยตรง (ต้องใช้ EtherCAT master และคำอธิบาย XML) ขณะที่ซีรีส์ EPI ใช้ชั้นโปรโตคอลกายภาพ IO-Link ผ่านเกตเวย์ master ตรวจสอบว่าผังขาพอร์ต IO-Link ของ master ตรงตามการกำหนดค่า Class A มาตรฐานก่อนเริ่มใช้งาน

ข้อควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

ปัญหาที่พบบ่อยในการติดตั้งภาคสนามคือการใช้สายจ่ายไฟให้เซนเซอร์เกินพิกัด แม้กระแสอินพุตแต่ละช่องจะจำกัดตามพารามิเตอร์ Type 3 ทั่วไป (3 mA) แต่แหล่งจ่ายไฟให้เซนเซอร์รวมจำกัดที่ 0.5 A หากจ่ายไฟให้เซนเซอร์ตรวจจับแบบโฟโตอิเล็กทริกหรือทรานสดิวเซอร์อัลตราโซนิกที่ใช้กระแสสูงหลายตัวโดยตรงจากชุดนี้ กลไกป้องกันการลัดวงจรจะทำงานและตัดไฟเลี้ยงเซนเซอร์เสริม ตรวจสอบให้แน่ใจว่าได้คำนวณงบประมาณพลังงานสำหรับอุปกรณ์ที่เชื่อมต่อทั้ง 16 ตัวแล้ว

เคล็ดลับการเริ่มใช้งานและการเดินสาย &

เมื่อจับคู่อุปกรณ์กับ IO-Link master ที่ไม่ใช่ Beckhoff ให้ตรวจสอบว่าได้โหลดไฟล์การกำหนดค่า IODD ของผู้ผลิตที่ถูกต้องลงในซอฟต์แวร์วิศวกรรม (เช่น TwinCAT หรือ TIA Portal) เพื่อแมปภาพกระบวนการ 16 ช่องสัญญาณได้อย่างถูกต้อง ขันขั้วต่อ M12 ที่ไม่ได้ใช้งานทั้งหมดด้วยฝาครอบป้องกันเพื่อรักษาความสมบูรณ์ตามระดับ IP67 การไม่ซีลพอร์ตที่ไม่ได้ใช้งานอาจทำให้การควบแน่นเชื่อมหน้าสัมผัสเข้าด้วยกันเมื่อเวลาผ่านไป ส่งผลให้เกิดข้อผิดพลาดของสัญญาณ "0" และ "1" เป็นระยะ

แนวทางการติดตั้ง

คำเตือนสำคัญ: ก่อนเริ่มขั้นตอนการติดตั้งเชิงกลหรือการเชื่อมต่อสายไฟ ให้ตัดแหล่งจ่ายไฟระบบหลัก 24 V DC ที่จ่ายให้ชุด IO-Link master ออกโดยสมบูรณ์ ห้ามเสียบหรือถอดสาย M12 ขณะมีกระแสไฟฟ้าไหล เนื่องจากการเกิดประกายไฟที่หน้าสัมผัสอาจทำให้ส่วนประกอบเซมิคอนดักเตอร์ที่ไวต่อความเสียหายในวงจรทรานซีฟเวอร์ภายในเสียหายได้

ติดตั้งโมดูลโดยตรงกับพื้นผิวเรียบที่ทนต่อการสั่นสะเทือน โดยใช้สกรู M4 สองตัวผ่านรูยึดแชสซีในตัว ตรวจสอบให้แน่ใจว่าตำแหน่งติดตั้งช่วยให้มีการผ่อนแรงดึงของสายอย่างเพียงพอ

เสียบสายสื่อสาร A-coded M12 IO-Link เข้ากับพอร์ตสื่อสารของโมดูลให้แน่นหนา แล้วขันน็อตคัปปลิงด้วยมือ

เชื่อมต่อเซนเซอร์อินพุตดิจิทัล 16 ตัวเข้ากับช่องอินพุต M12 ที่เหมาะสม ใช้ประแจปอนด์มาตรฐานสำหรับขั้วต่อ M12 เพื่อรับประกันการซีลป้องกันสภาพแวดล้อมโดยไม่ขันแน่นเกินไป

เปิดระบบหลักและกำหนดค่าการตั้งค่าตัวกรองอินพุตและแผนผังช่องสัญญาณที่เกี่ยวข้องภายในพื้นที่ทำงานพัฒนาระบบอัตโนมัติของคุณ

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

Beckhoff EPI1809-0022 สามารถใช้งานกับพอร์ตมาสเตอร์ IO-Link Class B ได้หรือไม่

ได้ สามารถเชื่อมต่อทางกายภาพกับพอร์ตมาสเตอร์ Class B ได้ แต่จะทำงานโดยใช้การกำหนดขาพินแบบ Class A เท่านั้น สายจ่ายไฟเสริมที่ขา 2 และขา 5 ของพอร์ต Class B จะไม่ถูกใช้งานโดยโมดูลนี้

จะเกิดอะไรขึ้นหากสายเซนเซอร์ของ EPI1809-0022 เกิดลัดวงจร

โมดูลนี้มีวงจรจ่ายไฟให้เซนเซอร์ที่มีการป้องกันการลัดวงจรในตัว หากตรวจพบความผิดปกติ ระบบจะจำกัดกระแสไฟของเซนเซอร์เพื่อป้องกันความเสียหายต่อฮาร์ดแวร์ และจะแจ้งแฟล็กการวินิจฉัยในข้อมูลกระบวนการ IO-Link

ตัวกรองอินพุตของกล่อง IO-Link นี้กำหนดค่าอย่างไร

สามารถปรับตัวกรองอินพุตได้ในช่วง 0 ถึง 20 มิลลิวินาที (ค่าเริ่มต้น 3.0 มิลลิวินาที) ผ่านพารามิเตอร์ IO-Link โดยใช้เครื่องมือซอฟต์แวร์ของมาสเตอร์หรือคำสั่งแบบอะไซคลิก
