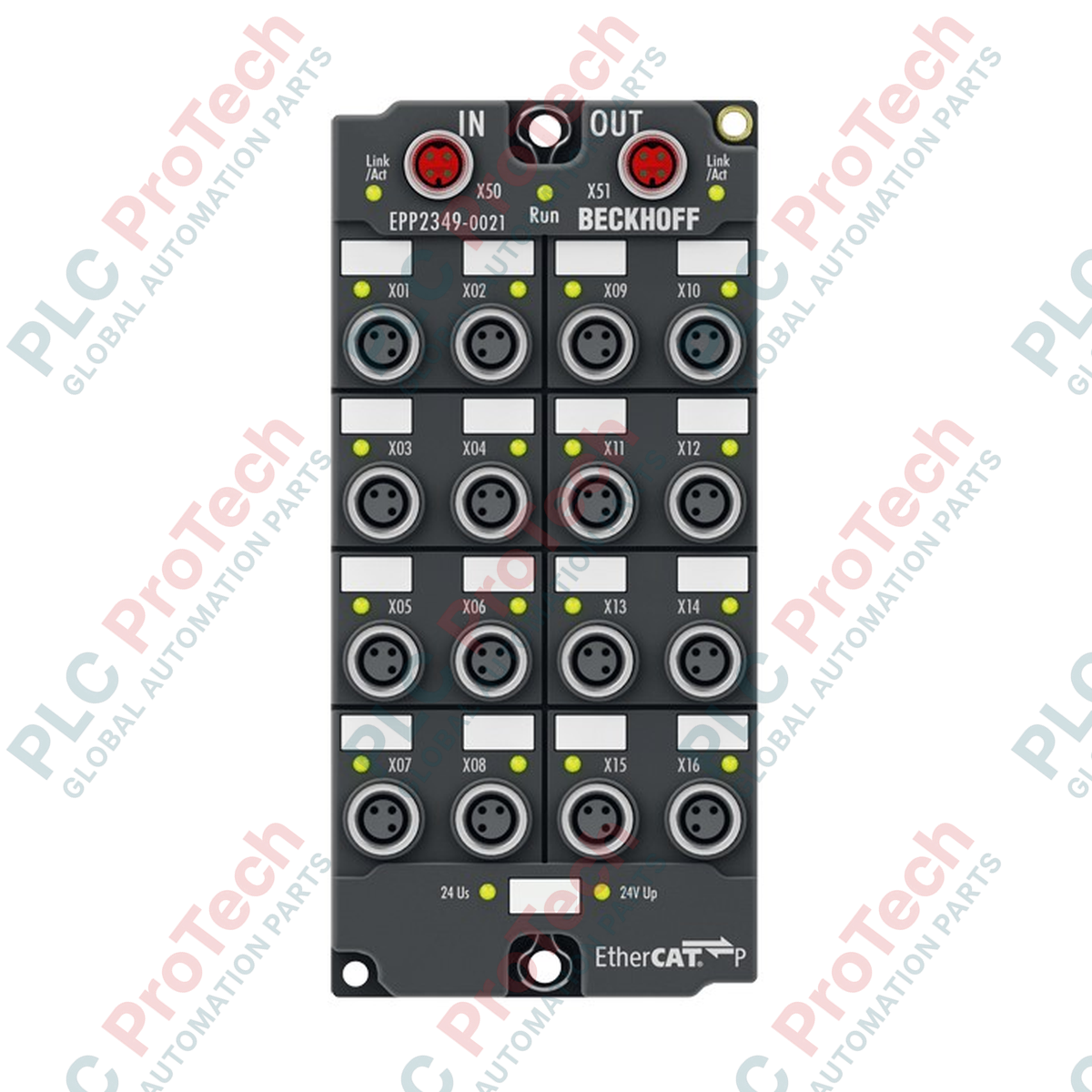

ออกแบบมาสำหรับสภาพแวดล้อมแบบกระจายศูนย์ที่มีความต้องการสูง Beckhoff EPP2349-0021 EtherCAT P Box เป็นโซลูชันติดตั้งภาคสนามที่ยืดหยุ่นสูง โดยรวมช่องดิจิทัล 16 ช่องที่สามารถกำหนดพารามิเตอร์แยกกันให้เป็นอินพุตหรือเอาต์พุตได้ โมดูลนี้ใช้เทคโนโลยี EtherCAT P ซึ่งรวมการสื่อสาร EtherCAT ความเร็วสูงเข้ากับแหล่งจ่ายไฟสำหรับระบบ/เซนเซอร์/โหลดไว้ในสาย M8 แบบสี่แกนเฉพาะทางเส้นเดียว ตัวเครื่องอยู่ในโครงหุ้มที่แข็งแรงและกันน้ำ ช่วยให้ติดตั้งโดยตรงกับเครื่องจักรได้โดยไม่ต้องมีตู้ควบคุมไฟฟ้า เพิ่มประสิทธิภาพการเดินสายและลดการเสื่อมของสัญญาณตลอดระยะการเดินสายทางกายภาพที่ยาว
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Beckhoff Automation |
| รุ่น / หมายเลขสั่งซื้อ | EPP2349-0021 |
| โปรโตคอล | EtherCAT |
| อินเทอร์เฟซบัส | ซ็อกเก็ต M8 จำนวน 2 ช่อง มีชีลด์ แบบสกรู เข้ารหัส P (EtherCAT P) |
| ช่องสัญญาณดิจิทัล | 16 ช่อง กำหนดค่าเป็นอินพุตหรือเอาต์พุตได้ |
| ประเภทการเชื่อมต่อ I/O | M8 x 1, 3 พิน, เข้ารหัส A |
| เวลาในการกรองอินพุต | 10 ไมโครวินาที |
| แรงดันสัญญาณ (0 / 1) | -3 ถึง +5 โวลต์ DC / 11 ถึง 30 โวลต์ DC (โดยทั่วไป 6 มิลลิแอมป์, EN 61131-2 Type 3) |
| แหล่งจ่ายไฟเซนเซอร์ | มาจากแรงดันโหลด Us สูงสุดรวม 0.5 แอมป์ ป้องกันการลัดวงจร |
| แรงดันโหลดพิกัด (Up) | 24 โวลต์ DC (-15 เปอร์เซ็นต์ / +20 เปอร์เซ็นต์) |
| กระแสเอาต์พุตสูงสุด | 0.5 แอมป์ต่อช่อง ป้องกันการลัดวงจรแยกกันแต่ละช่อง สูงสุดรวม 3.0 แอมป์ |
| ดีเลย์การสวิตช์ | โดยทั่วไป TON: 60 ไมโครวินาที; โดยทั่วไป TOFF: 300 ไมโครวินาที |
| การใช้กระแสไฟจาก Us | โดยทั่วไป 100 มิลลิแอมป์ |
| การแยกทางไฟฟ้า | 500 โวลต์ |
| ช่วงอุณหภูมิการทำงาน | -25 ถึง +60 องศาเซลเซียส |
| ช่วงอุณหภูมิการจัดเก็บ | -40 ถึง +85 องศาเซลเซียส |
| ระดับการป้องกันการแทรกซึม | IP65, IP66, IP67 (เป็นไปตาม EN 60529) |
| มาตรฐานการรับรอง | CE, UL |
| น้ำหนัก | ประมาณ 250 กรัม |
| น้ำหนักสำหรับจัดส่ง (คำนวณ) | 2.0 กก. |
| ประเภทคอนเน็กเตอร์ / ขั้วต่อ | การกำหนดพิน / ฟังก์ชัน |
|---|---|
| EtherCAT P In (M8 แบบ P-coded) | คู่สายข้อมูลส่ง/รับ + Us (ไฟระบบ/เซนเซอร์ 24 V DC) และ Up (ไฟโหลด/แอกชูเอเตอร์ 24 V DC) |
| EtherCAT P Out (M8 แบบ P-coded) | การสื่อสารแบบเดซี่เชนและการขยายไฟไปยังโมดูล EtherCAT P ที่อยู่ถัดไป |
| ช่อง I/O (M8, 3 พิน, A-coded) | พิน 1: แหล่งจ่ายเซนเซอร์/โหลด +24 V DC; พิน 3: GND; พิน 4: สายสัญญาณอินพุตหรือเอาต์พุตดิจิทัลที่กำหนดค่าไว้ |
EPP2349-0021 ใช้ EtherCAT P (อินเทอร์เฟซทางกายภาพแบบ P-coded) โปรดทราบว่าไม่สามารถใช้พินร่วมกับ EtherCAT Box มาตรฐาน (ซีรีส์ EP เช่น EP2349) ซึ่งใช้สายจ่ายไฟแยกและสาย M8/M12 แบบ D-coded มาตรฐานได้ การปรับปรุงแบบระบบที่เปลี่ยนจาก EP เป็น EPP ต้องคำนึงถึงโครงสร้างพื้นฐานแบบ P-coded ด้วย TwinCAT 3 ต้องใช้ไฟล์ XML Device Description (ESI) เฉพาะที่ตรงกับเฟิร์มแวร์เวอร์ชันของ EPP2349-0021 ทุกประการ เพื่อรองรับคุณสมบัติการกำหนดค่าช่องแบบไดนามิกทั้งหมดได้อย่างถูกต้อง
เมื่อต่อโมดูล EPP หลายตัวแบบเดซี่เชน ให้คำนวณแรงดันตกสะสมตามแนวสาย Us (ลอจิก/เซนเซอร์) และ Up (แอกชูเอเตอร์) ทั้งสองเส้น ขั้วต่อ M8 ทางกายภาพรองรับกระแสต่อเนื่องสูงสุด 3 A หากกระแสที่เซนเซอร์และแอกชูเอเตอร์ใช้รวมกันเกินขีดจำกัดนี้ จะเกิดข้อผิดพลาดแรงดันต่ำก่อนเวลาอันควรภายใต้โหลดเหนี่ยวนำสูง สำหรับการใช้งานความเร็วสูง โปรดทราบว่าตัวกรองอินพุต 10 ไมโครวินาทีจำกัดพัลส์ทางกายภาพไว้ที่ความถี่ต่ำกว่า 50 kHz
ใช้สาย M8 แบบ P-coded ที่ประกอบสำเร็จจาก Beckhoff ของแท้เสมอ เพื่อให้มั่นใจว่าการต่อปลายชีลด์และความต่อเนื่องของระดับการป้องกัน IP เป็นไปอย่างถูกต้อง เมื่อตั้งค่าใน TwinCAT System Manager ให้กำหนดแต่ละช่องทั้ง 16 ช่องอย่างชัดเจนว่าเป็นอินพุตหรือเอาต์พุตในแท็บข้อมูลกระบวนการก่อนเริ่มการสแกน ตรวจสอบว่ากระแสรวมของเซนเซอร์ไม่ทำให้ระบบป้องกันกระแสภายในแบบสะสม 0.5 A หยุดทำงาน
คำเตือนด้านความปลอดภัยที่สำคัญอย่างยิ่ง
ตัดแยกแหล่งจ่ายไฟฟ้าทั้งหมด (ทั้งสายจ่าย Us และ Up) ก่อนติดตั้ง เดินสาย หรือกำหนดค่าโมดูล EtherCAT P การทำงานกับระบบที่มีกระแสไฟอาจทำให้ฮาร์ดแวร์เสียหายถาวร เกิดการคายประจุแรงดันสูงผ่านส่วนประกอบแบบเหนี่ยวนำ และทำให้เครื่องจักรเคลื่อนที่โดยไม่ตั้งใจ
