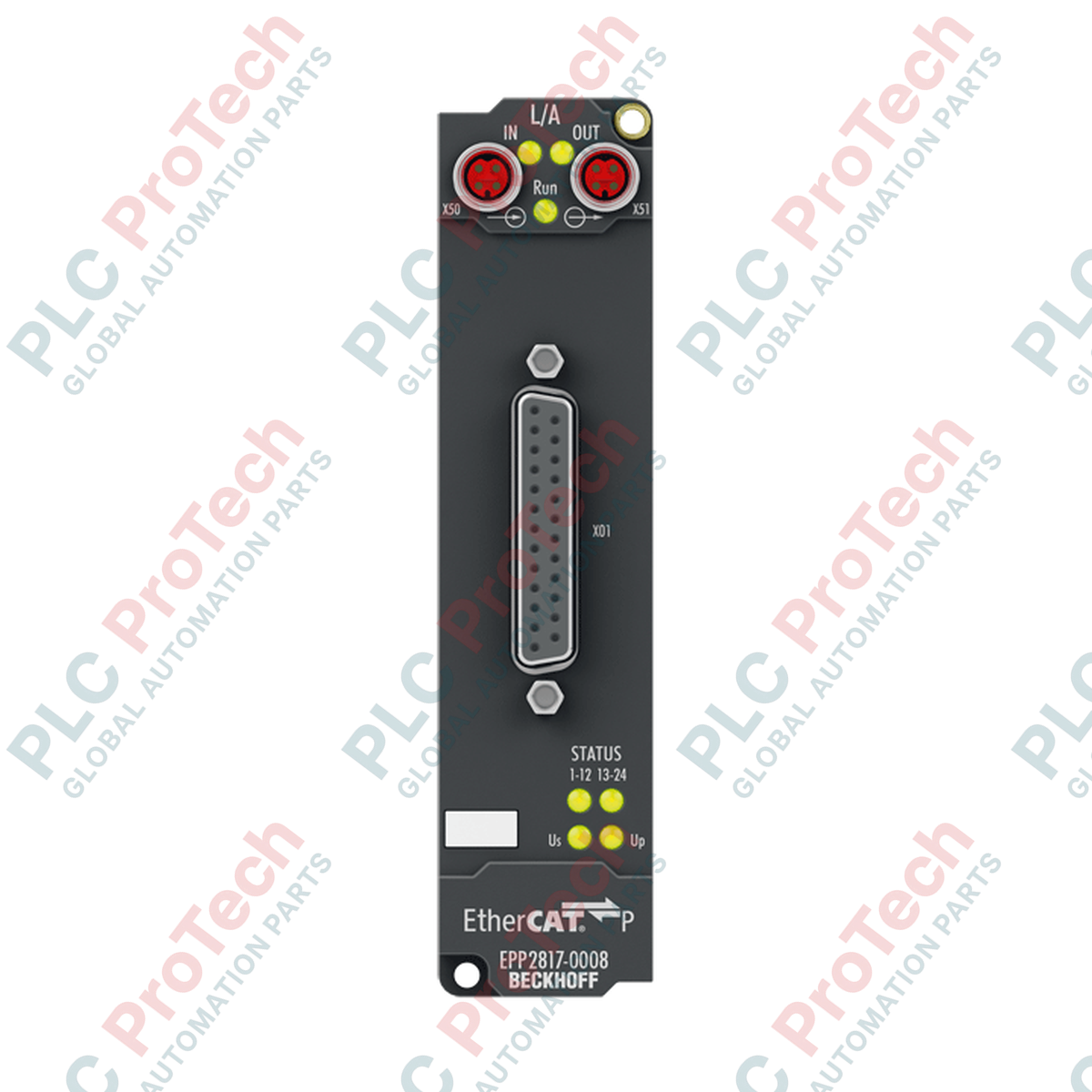

โมดูลเอาต์พุตดิจิทัล EtherCAT P Box 24 ช่อง Beckhoff EPP2817-0008

SKU EPP2817-0008

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EPP2817-0008
Country of origin:เยอรมนี
Product Type: โมดูลเอาต์พุตดิจิทัล
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ออกแบบมาเพื่อสถาปัตยกรรมระบบอัตโนมัติแบบกระจายศูนย์ที่มีพื้นที่จำกัด Beckhoff EPP2817-0008 ให้การเชื่อมต่อเอาต์พุตดิจิทัลความหนาแน่นสูงโดยตรงที่หน้างาน โดยไม่ต้องใช้ตู้ไฟฟ้า โมดูล EtherCAT P Box ที่ออกแบบให้ทนทานนี้รวมเอาต์พุตดิจิทัล 24 จุด ไว้ในตัวเครื่องเดียว โดยใช้ขั้วต่อ D-sub 25 พินขนาดกะทัดรัดเพื่อจ่ายไฟให้แอคชูเอเตอร์ คอนแทคเตอร์ และไฟแสดงสถานะ ด้วยการใช้ เทคโนโลยี EtherCAT P อุปกรณ์จึงรวมการส่งข้อมูลความเร็วสูงมากและแหล่งจ่ายไฟ 24 V DC แบบคู่ (US สำหรับแรงดันควบคุม และ UP สำหรับแรงดันโหลดของอุปกรณ์ต่อพ่วง) ไว้ในจุดเชื่อมต่อ M8 แบบเข้ารหัส P ที่เป็นมาตรฐานเพียงจุดเดียว ช่วยลดความซับซ้อน น้ำหนัก และพื้นที่ติดตั้งของระบบสายเคเบิลได้อย่างมาก

คุณสมบัติเด่น

อินพุต/เอาต์พุตความหนาแน่นสูง: เอาต์พุตดิจิทัล 24 จุดรวมอยู่ในตัวเครื่องขนาดกะทัดรัดอย่างยิ่งที่ได้มาตรฐาน IP67
ระบบอัตโนมัติด้วยสายเคเบิลเส้นเดียว: เทคโนโลยี EtherCAT P รวมการสื่อสารและไฟเลี้ยงระบบ/โหลดไว้ในสาย M8 แบบเข้ารหัส P เพียงเส้นเดียว
การป้องกันไฟฟ้าลัดวงจร: แต่ละช่องได้รับการป้องกันไฟฟ้าลัดวงจรแยกอิสระ โดยจำกัดการทดสอบกระแสพีกสูงสุดที่ 1.0 A
การวินิจฉัยในตัว: ฮาร์ดแวร์ตรวจสอบเฉพาะทางสามารถตรวจจับภาวะแรงดันไฟต่ำกว่า 18 V DC สำหรับสายจ่ายไฟ US และ UP ทั้งคู่
นาฬิกาแบบกระจายศูนย์: รองรับ EtherCAT Distributed Clocks ในตัว ช่วยให้การซิงโครไนซ์เอาต์พุตมีความแม่นยำ พร้อมการสวิตช์ที่รวดเร็ว
การป้องกันสภาพแวดล้อมรุนแรง: ระดับการป้องกัน IP65, IP66 และ IP67 แบบห่อหุ้มมิดชิด ทำให้โมดูลทนต่อฝุ่น ความชื้น และการล้างด้วยแรงดันสูง

การใช้งานในอุตสาหกรรม

เครื่องจักรประกอบแบบโมดูลาร์และเครื่องมือปลายแขนหุ่นยนต์
ระบบสายพานลำเลียงแบบกระจายศูนย์ ระบบคัดแยก และไลน์ขนถ่ายวัสดุ
เครื่องจักรบรรจุภัณฑ์ที่ต้องใช้ชุดวาล์วและการควบคุมแอคชูเอเตอร์แบบกระจายศูนย์
ไลน์ประกอบยานยนต์และระบบเครื่องมือที่ต้องเผชิญกับแรงสั่นสะเทือนสูง

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่าข้อมูลจำเพาะ
ผู้ผลิต	Beckhoff Automation
ข้อมูลอ้างอิงรุ่น	EPP2817-0008
โปรโตคอลการสื่อสาร	EtherCAT P
อินเทอร์เฟซบัส	ซ็อกเก็ต M8 2 ช่อง, มีชีลด์, แบบสกรู, เข้ารหัส P (ต้นทาง/ปลายทาง)
จำนวนเอาต์พุตดิจิทัล	24
ซ็อกเก็ต D-sub 25 พิน, เกลียวติดตั้ง UNC4-40	ประเภทการเชื่อมต่อเอาต์พุต
ประเภทโหลดที่อนุญาต	โหลดแบบโอห์มมิก (ตัวต้านทาน), โหลดเหนี่ยวนำ, โหลดหลอดไฟ
แรงดันเอาต์พุตพิกัด	24 V DC (-15% / +20%)
กระแสเอาต์พุตสูงสุด	0.5 A ต่อช่อง (ป้องกันการลัดวงจร), ผลรวมสะสมสูงสุด 3.0 A
ความเร็วในการสวิตช์	เวลาในการเปิดโดยทั่วไป (TON): 10 us \| เวลาในการปิดโดยทั่วไป (TOFF): 50 us
ขีดจำกัดกระแสลัดวงจร	สูงสุด 1.0 A พีกต่อช่อง
การใช้กระแสไฟ (จาก US)	โดยทั่วไป 100 mA
กระแสไฟเลี้ยงเสริม (จาก UP)	โดยทั่วไป 20 mA + กระแสโหลดที่เชื่อมต่อ
การแยกทางไฟฟ้า	500 V RMS (แรงดันทดสอบ)
ช่วงอุณหภูมิในการทำงาน	-25 ถึง +60 องศาเซลเซียส
ช่วงอุณหภูมิในการจัดเก็บ	-40 ถึง +85 องศาเซลเซียส
ความทนทานต่อการสั่นสะเทือน/แรงกระแทก	เป็นไปตาม EN 60068-2-6 / EN 60068-2-27
ภูมิคุ้มกันและการปล่อยคลื่นรบกวนทาง EMC	เป็นไปตาม EN 61000-6-2 / EN 61000-6-4
ระดับการป้องกันสภาพแวดล้อม	IP65 / IP66 / IP67 (เป็นไปตาม EN 60529)
มาตรฐานและการรับรอง	CE, UL
น้ำหนักสุทธิ	0.165 กก. (ประมาณ 165 กรัม)
น้ำหนักจัดส่ง (คำนวณ)	0.500 กก.

การเชื่อมต่อและอินเทอร์เฟซ

พอร์ตคอนเน็กเตอร์	ประเภททางกายภาพ	การกำหนดฟังก์ชัน
อินพุต EtherCAT P	ซ็อกเก็ต M8 4 พิน เข้ารหัส P	การสื่อสาร EtherCAT ขาเข้า, ไฟเลี้ยงระบบ/เซ็นเซอร์ US, ไฟเลี้ยงโหลด/แอคชูเอเตอร์ UP
เอาต์พุต EtherCAT P	ซ็อกเก็ต M8 4 พิน เข้ารหัส P	การสื่อสาร EtherCAT ขาออกและการต่อพ่วงไฟแบบเดซี่เชนไปยังโมดูล EPP ที่อยู่ถัดไป
เอาต์พุตดิจิทัล (1 ถึง 24)	ซ็อกเก็ต D-sub 25 พิน, UNC4-40	พิน 1 ถึง 24: ช่องเอาต์พุตดิจิทัล \| พิน 25: กราวด์ร่วม (GND)

รุ่นทางเลือกและความเข้ากันได้

EPP2817-0008 เป็นรุ่น EtherCAT P แบบสายเดี่ยวขั้นสูงของระบบ EP2817 มาตรฐานแบบหลายสาย โปรดทราบว่า EtherCAT มาตรฐาน (ซีรีส์ EP, เข้ารหัส A/D) และ EtherCAT P (ซีรีส์ EPP, เข้ารหัส P) ไม่สามารถเชื่อมต่อถึงกันโดยตรงได้ หากไม่มี EP9224 หรือ EP9228 ซึ่งเป็นอุปกรณ์ฉีดจ่ายไฟ/กล่องรวมสาย เมื่อวางแผนเปลี่ยนฮาร์ดแวร์จากโครงร่างเดิม ให้ตรวจสอบว่าการกำหนดค่าใน TwinCAT System Manager ได้รับการอัปเดตด้วยไฟล์คำอธิบายอุปกรณ์ XML (ESI) ที่สร้างขึ้นโดยเฉพาะสำหรับโมดูล EtherCAT P แล้ว

ข้อควรระวังในการใช้งานและหมายเหตุด้านวิศวกรรม

แม้เอาต์พุตแต่ละช่องจะสามารถสวิตช์โหลดที่มีกระแสพิกัด 0.5 A ได้ แต่ผู้ออกแบบระบบต้องปฏิบัติตามงบประมาณกระแสสะสมอย่างเคร่งครัด กระแสรวมสูงสุดของโมดูลถูกจำกัดอย่างเข้มงวดที่ 3.0 A เนื่องจากข้อจำกัดด้านความร้อนของโครงสร้างภายในตัวเรือน IP67 การใช้งานโมดูลเกินขีดจำกัดนี้จะทำให้ระบบป้องกันความร้อนทำงานและเกิดการปิดระบบเฉพาะจุด นอกจากนี้ เนื่องจากโหลดเหนี่ยวนำทำให้เกิดแรงดันไฟฟ้ากระชากจากแรงเคลื่อนไฟฟ้าย้อนกลับ ควรใช้ไดโอดฟลายวีลภายนอกกับโซลินอยด์ที่มีความเหนี่ยวนำสูงเพื่อยืดอายุการสวิตช์ แม้จะมีวงจรป้องกันแบบแคลมป์ภายในอยู่แล้ว

เคล็ดลับการเริ่มเดินระบบและการเดินสาย

เพื่อรักษาความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) สูงสุดในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง ให้ใช้สายจับคู่ D-sub 25 พินที่มีชีลด์ครบถ้วน โดยต่อชีลด์ภายนอกเข้ากับเปลือกด้านหลังโลหะของ D-sub เสมอ ตรวจสอบให้แน่ใจว่าน็อตล็อก M8 เข้ารหัส P ถูกขันด้วยประแจวัดแรงบิดที่ผ่านการสอบเทียบแล้ว (โดยทั่วไป 0.4 Nm) เพื่อรับประกันระดับ IP67 และหลีกเลี่ยงการขัดจังหวะขนาดเล็กอย่างต่อเนื่องในการใช้งานที่มีการสั่นสะเทือนสูง

แนวทางการติดตั้ง

คำเตือนสำคัญ: ตัดพลังงานออกจากเซกเมนต์ทั้งหมดของเครือข่าย EtherCAT P รวมถึงแรงดันควบคุม (US) และแหล่งจ่ายไฟอุปกรณ์ต่อพ่วง (UP) ให้หมดโดยสมบูรณ์ก่อนเชื่อมต่อหรือถอดการเชื่อมต่อทางไฟฟ้าใด ๆ การเสียบหรือถอดคอนเน็กเตอร์ M8 เข้ารหัส P หรือ D-sub 25 พินขณะมีโหลด อาจทำให้หน้าสัมผัสเสื่อมสภาพถาวร เกิดอาร์กทางไฟฟ้า และทำให้ชิ้นส่วนภายในเสียหาย

1 ติดตั้งโมดูลให้แน่นบนพื้นผิวติดตั้งที่เรียบเสมอกัน โดยใช้โบลต์ M3 ผ่านรูติดตั้งบนแปลนด้านบนและด้านล่าง ห้ามใช้แรงบิดขันโบลต์ติดตั้งเกิน 0.8 Nm
2 เชื่อมต่อสายไฟแอคชูเอเตอร์ D-sub แบบ 25 พินที่มีชีลด์ ขันสกรูยึด UNC4-40 ให้แน่นสนิทเพื่อให้มีการลดแรงดึงทางกลอย่างเหมาะสมและรับประกันการซีลระดับ IP67
3 สอดและยึดสาย EtherCAT P M8 ขาเข้า (เข้ารหัส P) จากตัวควบคุมหลักหรือโหนดก่อนหน้าเข้ากับพอร์ตอินพุต ขันแหวน M8 ด้วยแรงบิด 0.4 Nm
4 จ่ายไฟให้ระบบและตรวจสอบสถานะลิงก์โดยใช้ไฟ LED ในตัวสำหรับสถานะลิงก์ EtherCAT (L/A) และสถานะแรงดันไฟฟ้า (US/UP)

FAQ

ความแตกต่างสำคัญระหว่างโมดูล EPP2817-0008 และโมดูล EP2817 มาตรฐานคืออะไร

EPP2817-0008 เป็นโมดูล EtherCAT P ซึ่งรวมการสื่อสาร EtherCAT และแหล่งจ่ายไฟ (US และ UP) ไว้ในสายเคเบิล M8 แบบเข้ารหัส P เพียงเส้นเดียว ขณะที่โมดูล EP มาตรฐานต้องใช้การเชื่อมต่อการสื่อสารและแหล่งจ่ายไฟแยกกัน

ข้อจำกัดกระแสเอาต์พุตรวม 3 A จัดการอย่างไรในทั้ง 24 ช่อง

แม้แต่ละช่องจะสวิตช์ได้สูงสุด 0.5 A แต่กระแสรวมของทุกช่องที่ทำงานอยู่จะถูกจำกัดไว้ที่ 3 A หากเอาต์พุตทั้ง 24 ช่องจ่ายไฟพร้อมกัน กระแสต่อช่องโดยเฉลี่ยแบบต่อเนื่องต้องไม่เกิน 125 mA

โมดูลนี้รองรับ Distributed Clocks (DC) หรือไม่

รองรับ โมดูลนี้รองรับ EtherCAT Distributed Clocks (DC) ที่มีความแม่นยำสูง ช่วยให้เอาต์พุตดิจิทัลทำงานสอดคล้องกันด้วยเวลาสวิตช์ที่มีความคลาดเคลื่อนต่ำสุดเพียง 10 us (เปิด) และ 50 us (ปิด)

จะเกิดอะไรขึ้นหากแรงดันไฟฟ้าของอุปกรณ์ต่อพ่วงลดลงต่ำกว่าขีดจำกัดมาตรฐาน

โมดูลนี้มีระบบตรวจสอบแรงดันไฟฟ้าต่ำแบบไดนามิก หากแรงดันไฟเลี้ยงระบบ/เซ็นเซอร์ (US) หรือแรงดันโหลดของอุปกรณ์ต่อพ่วง (UP) ลดลงต่ำกว่า 18 V DC ระบบจะบันทึกความผิดพลาดจากแรงดันไฟฟ้าต่ำและรายงานกลับไปยังตัวควบคุมหลัก
