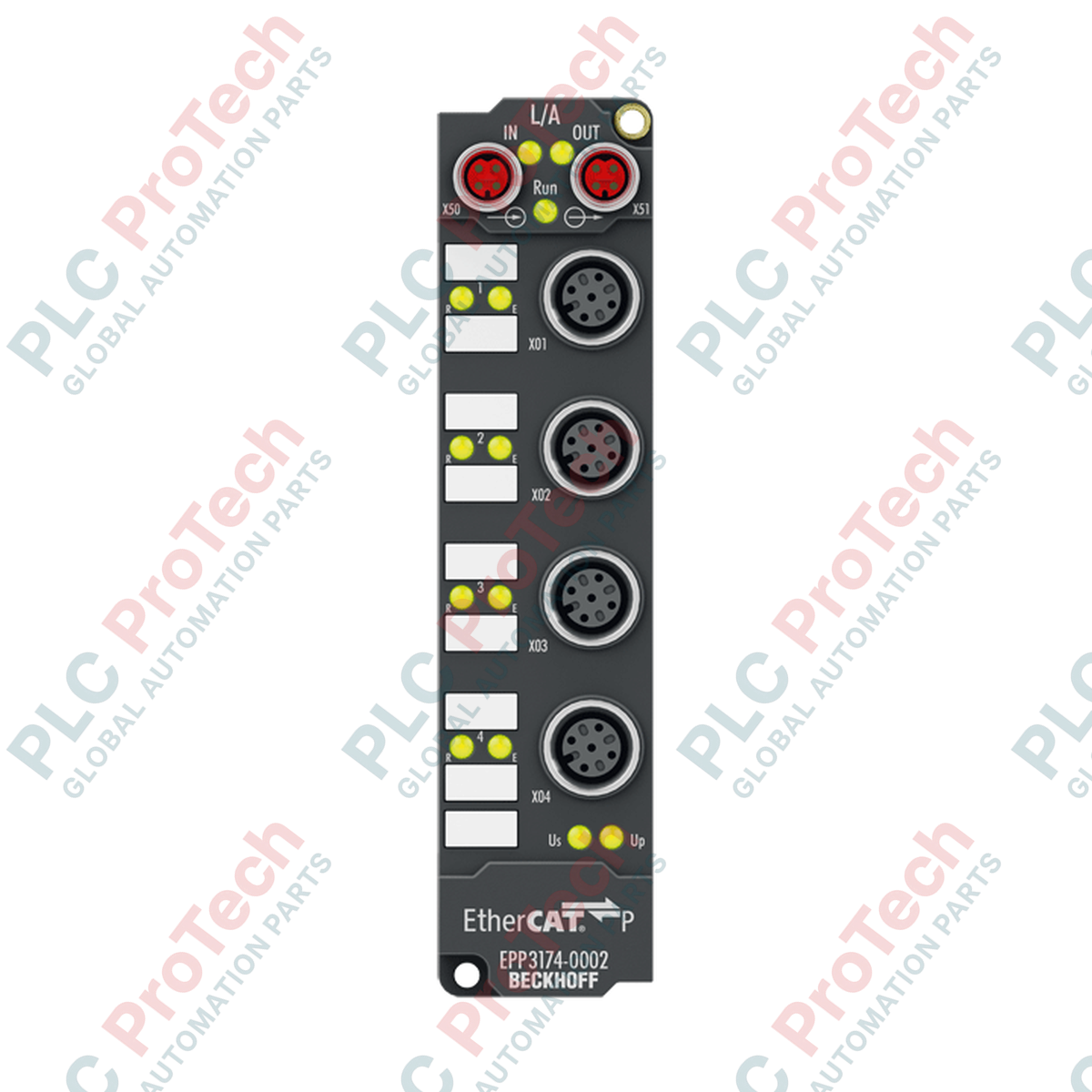

โมดูลอินพุตแอนะล็อก 4 ช่อง EtherCAT P Box Beckhoff EPP3174-0002

SKU EPP3174-0002

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EPP3174-0002
Country of origin:เยอรมนี
Product Type: โมดูล EtherCAT P Box
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

การประมวลผลการวัดภาคสนามที่สำคัญในสภาพแวดล้อมรุนแรงทำได้ด้วย Beckhoff EPP3174-0002 ซึ่งรวมอินพุตแอนะล็อกแบบดิฟเฟอเรนเชียลที่กำหนดพารามิเตอร์ได้ 4 ช่องไว้ในตัวเรือน IP67 ขนาดกะทัดรัดเพียงชุดเดียว โมดูลนี้ทำงานโดยตรงผ่านEtherCAT P โดยรวมการสื่อสารความเร็วสูงและสายจ่ายไฟให้แก่อุปกรณ์ต่อพ่วง (US และ UP) ไว้ในการเชื่อมต่อ M8 แบบเฉพาะทางเพียงจุดเดียว ช่วยลดการเดินสายซ้ำซ้อนและลดพื้นที่ติดตั้งโดยรวม

คุณสมบัติเด่น

รองรับสัญญาณหลายประเภท: รองรับอินเทอร์เฟซทั้งแรงดันไฟฟ้า (-10 V ถึง +10 V) และกระแสไฟฟ้า (0 ถึง 20 mA, 4 ถึง 20 mA) โดยกำหนดค่าแยกตามช่องผ่าน CoE ได้
เทคโนโลยี EtherCAT P แบบสายเคเบิลเส้นเดียว: รวมการสื่อสาร EtherCAT และแหล่งจ่ายไฟ (US/UP) ไว้ในระบบคอนเน็กเตอร์ M8 เดียว
ความละเอียดสูง: ทำงานด้วยความละเอียดการแปลงสัญญาณแอนะล็อกเป็นดิจิทัล 16 บิต (รวมเครื่องหมาย) เพื่อการทำงานที่มีความแม่นยำสูง
โครงสร้างแข็งแรงตามมาตรฐาน IP: ตัวเรือนอะลูมิเนียมสังกะสีหล่อขึ้นรูปแบบหุ้มมิดชิด รองรับสภาพแวดล้อมอุตสาหกรรมระดับ IP65, IP66 และ IP67
การวินิจฉัยขั้นสูง: มีไฟ LED แสดงสถานะในตัวเพื่อระบุสถานะการทำงาน การสื่อสารเครือข่าย และเงื่อนไขข้อผิดพลาด

การใช้งานในอุตสาหกรรม

การควบคุมภาคสนามแบบกระจายศูนย์: เชื่อมต่อเซนเซอร์แอนะล็อกเข้ากับเครื่องจักรโดยตรงโดยไม่ต้องใช้ตู้ควบคุม
ระบบอัตโนมัติในกระบวนการ: การตรวจสอบอัตราการไหล แรงดัน และอุณหภูมิอย่างแม่นยำในโรงงานเคมีหรือโรงบำบัดน้ำที่มีสภาพแวดล้อมรุนแรง
ระบบประกอบและการจัดการ: ระบบกำหนดตำแหน่งหลายแกนที่ต้องใช้ลูปป้อนกลับแอนะล็อกแบบกระจาย

ข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต	Beckhoff Automation GmbH & Co. KG
รุ่น / SKU	EPP3174-0002
อินพุต	อินพุตแอนะล็อกแบบดิฟเฟอเรนเชียล 4 ช่อง
ประเภทสัญญาณ	-10 V ถึง +10 V, 0 ถึง 20 mA, 4 ถึง 20 mA (กำหนดพารามิเตอร์แยกกันได้)
ความละเอียด	16 บิต (รวมเครื่องหมาย)
เวลาในการแปลง	ประมาณ 100 ไมโครวินาที
ความไม่แน่นอนในการวัด	< +-0.3% (เทียบกับค่าสเกลเต็ม)
ความต้านทานภายใน	> 200 kOhm (แรงดันไฟฟ้า) \| โดยทั่วไป 85 โอห์ม + แรงดันไดโอด (กระแส)
แรงดันโหมดร่วม (UCM)	สูงสุด 35 V
ขีดจำกัดตัวกรองอินพุต	5 kHz (กำหนดค่าได้)
การเชื่อมต่อ EtherCAT	ซ็อกเก็ต M8 2 ช่อง มีชีลด์ แบบสกรู แบบเข้ารหัส P
อินเทอร์เฟซอินพุต	M12 x 1, 5 พิน, เข้ารหัสแบบ A, แบบซ็อกเก็ต
แหล่งจ่ายไฟเซนเซอร์	ได้มาจาก UP (แรงดันแหล่งจ่ายโหลด)
การใช้กระแสไฟฟ้า (US)	โดยทั่วไป 100 mA
แรงดันแยกวงจร	500 V (แยกทางไฟฟ้า)
อุณหภูมิขณะทำงาน	-25 ถึง +60 องศาเซลเซียส
อุณหภูมิในการจัดเก็บ	-40 ถึง +85 องศาเซลเซียส
ระดับการป้องกัน	IP65 / IP66 / IP67 (เป็นไปตาม EN 60529)
การรับรอง	CE, UL
ประเทศต้นกำเนิด	เยอรมนี
น้ำหนักจัดส่ง (คำนวณ)	0.35 กก.

การเชื่อมต่อและการกำหนดพิน

การเชื่อมต่อและการกำหนดพิน	การเชื่อมต่อ M12 (ช่องอินพุต)	หมายเลขพิน
การกำหนดสัญญาณ	อินพุตแอนะล็อก (ช่อง 1 ถึง 4)	แหล่งจ่ายเซนเซอร์ +24 V DC (UP)
	พิน 2	อินพุต + (ขั้วบวกแบบดิฟเฟอเรนเชียล)
	พิน 3	GND แหล่งจ่ายเซนเซอร์
	พิน 4	อินพุต - (ขั้วลบแบบดิฟเฟอเรนเชียล)
	พิน 5	ชีลด์ / สายดินเพื่อการทำงาน

รุ่นทางเลือกและความเข้ากันได้

EPP3174-0002 ทำงานภายใต้ชั้นกายภาพ EtherCAT P เท่านั้น ไม่ใช่อุปกรณ์ทดแทนแบบเสียบแทนโดยตรงทางกายภาพสำหรับ EP3174-0002 มาตรฐาน (EtherCAT มาตรฐาน) แม้จะใช้แผนผังรีจิสเตอร์ภายในเหมือนกันก็ตาม เมื่อนำไปผสานรวมกับเครือข่าย EtherCAT มาตรฐาน จำเป็นต้องใช้โมดูลแปลงสื่อทางกายภาพ (เช่น Beckhoff EK1310 หรือ EP9224) ตรวจสอบให้แน่ใจว่าได้โหลดไฟล์คำอธิบาย XML (ESI) ที่ตรงกับ EPP3174-0002 ลงใน TwinCAT System Manager เพื่อป้องกันความล้มเหลวในการจับมือสื่อสาร

ข้อควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

เนื่องจากอุปกรณ์รับพลังงานโดยตรงจาก สายหลัก EtherCAT P M8 ผู้ออกแบบระบบจึงต้องคำนวณความสามารถในการรองรับกระแสอย่างเคร่งครัด กระแสรวมสูงสุดของแหล่งจ่าย US (ไฟเลี้ยงระบบและเซนเซอร์) และ UP (แรงดันโหลดอุปกรณ์ต่อพ่วง) ต้องไม่เกิน 3.0 A ต่อเส้นทางการต่อพ่วงแบบเดซี่เชน เมื่อเชื่อมต่อ EPP หลายชุดต่อเนื่องกัน ความยาวสายเคเบิลทางกายภาพที่มากอาจทำให้เกิดแรงดันไฟฟ้าตกในระบบ DC อย่างมีนัยสำคัญ ซึ่งอาจลดความแม่นยำของเอาต์พุตแหล่งจ่ายเซนเซอร์ 24 V DC ที่อินเทอร์เฟซ M12

เคล็ดลับการทดสอบเดินระบบและการเดินสาย

หากต้องการเปลี่ยนแต่ละช่องอินพุตระหว่างโหมดการทำงานแบบแรงดัน (-10/+10V) และกระแส (4...20mA) ให้ใช้เมทริกซ์การตั้งค่า CoE (CAN over EtherCAT) ใน TwinCAT แก้ไขดัชนี 0x8000 (ช่อง 1) ถึง 0x8030 (ช่อง 4) เพื่อระบุช่วงการวัดที่ต้องการ สำหรับลูปกระแสที่ไวต่อสัญญาณสูง ให้ใช้สายคู่บิดเกลียวสำหรับอุตสาหกรรมที่มีชีลด์อย่างดี และตรวจสอบให้แน่ใจว่านอตคัปปลิงโลหะ M12 ขันแน่นสนิท เพื่อรับประกันความต่อเนื่องของชีลด์ผ่านกราวด์แชสซีอย่างสมบูรณ์

แนวทางการติดตั้ง

คำเตือนสำคัญ

ถอดแหล่งจ่ายไฟที่ทำงานอยู่ทั้งหมดออกจากสาย EtherCAT P (ทั้งสาย US และ UP) ก่อนเสียบหรือถอดขั้วต่อภาคสนาม M8 และ M12 การเสียบหรือถอดการเชื่อมต่อขณะมีโหลดอาจทำให้เกิดอาร์กไฟฟ้า ส่งผลให้ลอจิกทรานซีฟเวอร์ภายในที่บอบบางเสียหายถาวร และทำให้หน้าสัมผัส P-coded ทางกายภาพเสียหาย

1

การติดตั้งทางกล: ยึดกล่องหล่อสังกะสีเข้ากับเครื่องจักรหรือแผ่นยึดอย่างแน่นหนาด้วยโบลต์ M4 สองตัว ตรวจสอบให้แน่ใจว่ามีการสัมผัสความต้านทานต่ำระหว่างแถบยึดกับโครงเครื่องจักร เพื่อให้การต่อลงดินเพื่อการทำงานเป็นไปอย่างถูกต้อง

2

การเดินสายบัส: จัดแนวและเชื่อมต่อสาย M8 EtherCAT P แบบเข้ารหัส P ที่เข้ามาเข้ากับพอร์ต IN เชื่อมต่อโหนดถัดไปจากพอร์ต OUT โดยใช้สาย M8 แบบมีชีลด์ตามมาตรฐาน ขันให้แน่นสนิทเพื่อให้ซีล IP67 สมบูรณ์

3

การเชื่อมต่อเซนเซอร์: ต่อเครื่องส่งสัญญาณภาคสนามแบบแอนะล็อกเข้ากับอินพุต M12 แบบ 5 พิน ใช้การเชื่อมต่อชีลด์ผ่านพิน 5 เป็นมาตรฐาน ปิดผนึกพอร์ตที่ไม่ได้ใช้งานด้วยฝาปิดผนึก M12 ของแท้ เพื่อคงระดับการป้องกันการแทรกซึม

4

การตั้งค่าเครือข่าย: เปิดเครื่องควบคุม ดำเนินการสแกนออนไลน์ใน TwinCAT System Manager ค้นหาโหนดใต้แผนผัง EtherCAT Master และตรวจสอบการเปลี่ยนสถานะเป็นโหมด 'OP' (Operational)

FAQ

ประเภทสัญญาณอินพุตของโมดูลนี้กำหนดค่าอย่างไร

ช่องสัญญาณแอนะล็อกแบบดิฟเฟอเรนเชียลทั้ง 4 ช่องกำหนดค่าแยกกันผ่านไดเรกทอรี CoE (CAN over EtherCAT) ภายใน TwinCAT ปรับพารามิเตอร์ภายใต้ดัชนี 0x8000 ถึง 0x8030 เพื่อระบุการทำงานแบบแรงดันไฟฟ้า (-10 ถึง +10 V) หรือกระแสไฟฟ้า (0 ถึง 20 mA หรือ 4 ถึง 20 mA)

ข้อจำกัดด้านการจ่ายไฟสำหรับการต่อพ่วงแบบเดซี่เชน EtherCAT P คืออะไร

แรงดันไฟเลี้ยงระบบ (US) และแหล่งจ่ายไฟอุปกรณ์ต่อพ่วง (UP) ต้องไม่เกินขีดจำกัดกระแสสูงสุด 3.0 A ต่อสายเดซี่เชนหนึ่งชุด คำนวณแรงดันไฟฟ้าที่ตกคร่อมตลอดสายเคเบิลที่มีความยาวมาก เพื่อให้แน่ใจว่าเซนเซอร์ภาคสนามได้รับแรงดันไฟฟ้าที่เพียงพอต่อการทำงาน

EPP3174-0002 ใช้งานร่วมกับเครือข่าย EtherCAT มาตรฐานได้โดยตรงหรือไม่

ไม่ อุปกรณ์นี้ใช้การเข้ารหัสทางกายภาพแบบ EtherCAT P (ขั้วต่อ M8 ที่รวมไฟเลี้ยงและสัญญาณไว้ด้วยกัน) การเชื่อมต่อกับสาขามาสเตอร์ EtherCAT มาตรฐานต้องใช้ขั้วต่อจ่ายไฟหรือขั้วต่ออะแดปเตอร์ เช่น Beckhoff EK1310

มาตรฐานการเชื่อมต่อทางกายภาพสำหรับอินพุตแอนะล็อกคืออะไร

การเชื่อมต่อแอนะล็อกใช้ขั้วต่อ M12 แบบ 5 พิน รหัส A ซึ่งรองรับรูปแบบการเดินสายแบบดิฟเฟอเรนเชียล พิน 5 ทำหน้าที่เชื่อมต่อกับวงจรชีลด์ประสิทธิภาพสูงเพื่อลดสัญญาณรบกวนทางไฟฟ้าจากสภาพแวดล้อม
