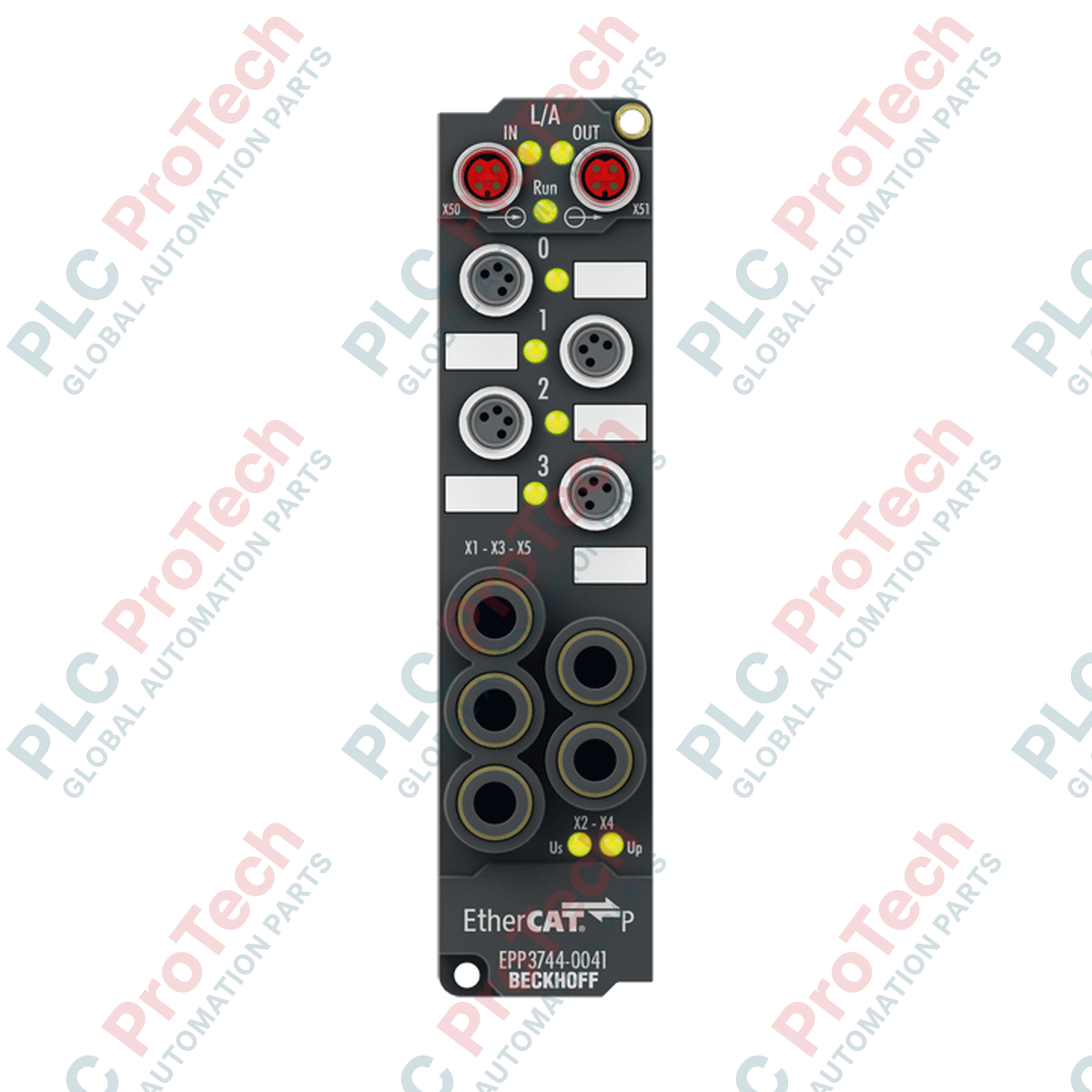

ด้วยการผสานการวินิจฉัยระบบนิวแมติกโดยตรงในระดับภาคสนาม Beckhoff EPP3744-0041 EtherCAT P Box จึงเป็นอินเทอร์เฟซแบบกระจายศูนย์สำหรับสัญญาณดิจิทัลและการวัดแรงดันอากาศโดยตรง โมดูลทนทานระดับ IP67 นี้รวม อินพุตแรงดันสัมพัทธ์ 4 ช่อง อินพุตดิจิทัล 6 ช่อง และ เอาต์พุตดิจิทัล 2 ช่อง ไว้ในตัวเรือนกะทัดรัดเพียงชุดเดียว ช่วยลดความจำเป็นในการใช้ตู้ควบคุมป้องกันและลดความซับซ้อนของการเดินสายภาคสนาม
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Beckhoff Automation GmbH & Co. KG |
| รุ่น / หมายเลขสินค้า | EPP3744-0041 |
| โปรโตคอล | EtherCAT P |
| อินเทอร์เฟซบัส | ซ็อกเก็ต M8 2 ช่อง แบบมีชีลด์ ชนิดขันสกรู เข้ารหัส P |
| จำนวนอินพุต | อินพุตแรงดัน 4 ช่อง, อินพุตดิจิทัล 6 ช่อง |
| จำนวนเอาต์พุต | เอาต์พุตดิจิทัล 2 ช่อง |
| วิธีการเชื่อมต่อ (I/O) | ดิจิทัล: M8 4 พิน; แรงดัน: ข้อต่อแบบกดเสียบขนาด 6 มม. |
| ช่วงการวัด | -1 ถึง 1 bar (-15 ถึง 15 psi) / 0 ถึง 1 bar (0 ถึง 15 psi) แรงดันสัมพัทธ์ |
| ความละเอียด | 1 mbar ต่อหลัก |
| ความไม่แน่นอนในการวัด | 3 เปอร์เซ็นต์ของสเกลเต็ม |
| เวลาในการแปลง | ประมาณ 3.5 ms |
| แรงดันไฟฟ้าพิกัด | 24 V DC (-15 เปอร์เซ็นต์ / +20 เปอร์เซ็นต์) |
| การใช้กระแสไฟฟ้า (Us) | โดยทั่วไป 100 mA |
| กระแสเอาต์พุตสูงสุด | 0.5 A ต่อช่อง (ป้องกันการลัดวงจร) |
| การแยกทางไฟฟ้า | 500 V |
| อุณหภูมิขณะใช้งาน | -25 ถึง +60 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -40 ถึง +85 องศาเซลเซียส |
| ระดับการป้องกัน | IP65 / IP66 / IP67 (สอดคล้องตาม EN 60529) |
| การรับรอง | CE, UL |
| ประเทศต้นกำเนิด | เยอรมนี |
| น้ำหนักจัดส่ง (คำนวณ) | 0.35 กก. (สุทธิ: 0.15 กก.) |
| ขนาดบรรจุภัณฑ์ (คำนวณ) | 150 x 60 x 40 มม. |
| ขั้วต่อ / เทอร์มินัล | ขา / การเชื่อมต่อ | การกำหนดฟังก์ชัน / วงจร |
|---|---|---|
| EtherCAT P (M8 แบบเข้ารหัส P) | ขา 1 | Us+ (แรงดันไฟระบบและเซนเซอร์ 24 V DC) |
| ขา 2 | Up+ (แรงดันไฟอุปกรณ์ต่อพ่วง 24 V DC สำหรับแอกชูเอเตอร์) | |
| ขา 3 | Us- (GND สำหรับแหล่งจ่ายระบบและเซนเซอร์) | |
| ขา 4 | Up- (GND สำหรับแรงดันไฟเลี้ยงอุปกรณ์ต่อพ่วง) | |
| ดิจิทัล I/O (M8 4 ขา) | ขา 1 | แหล่งจ่ายเซนเซอร์ +24 V DC (มาจาก Us) |
| ขา 2 | ช่องสัญญาณอินพุต / เอาต์พุต B | |
| ขา 3 | GND | |
| ขา 4 | ช่องสัญญาณอินพุต / เอาต์พุต A | |
| พอร์ตลม | พอร์ต 1 ถึง 4 | ข้อต่อแบบกดสวมขนาด 6 มม. สำหรับการวัดความดันอากาศสัมพัทธ์ |
EPP3744-0041 เป็นอุปกรณ์ EtherCAT P และห้ามเชื่อมต่อกับพอร์ต EtherCAT มาตรฐาน (ซีรีส์ EP) โดยไม่มีจุดเชื่อมต่อหรือโมดูลอินเจกเตอร์คั่นกลาง (เช่น EP9224-0002) EtherCAT มาตรฐานใช้ขั้วต่อ M8 แบบเข้ารหัส D ขณะที่ EtherCAT P ใช้ขั้วต่อ M8 แบบเข้ารหัส P เพื่อป้องกันการต่อสายไขว้โดยไม่ตั้งใจของสายไฟรวมและสายข้อมูล
เมื่อติดตั้งโมดูลในสภาพแวดล้อมที่มีความชื้นสูง ต้องตรวจสอบให้แน่ใจว่าอากาศอัดที่จ่ายไปยังข้อต่อลมขนาด 6 มม. ผ่านการทำให้แห้งและกรองอย่างทั่วถึง ไอน้ำควบแน่นหรือหมอกน้ำมันที่เข้าสู่เซนเซอร์วัดความดันซิลิคอนภายในจะทำให้ค่าการสอบเทียบคลาดเคลื่อน ค่าการวัดออฟเซ็ต หรือองค์ประกอบเซนเซอร์เสียหายถาวร
คำนวณกระแสรวมที่ใช้ของเซกเมนต์ EtherCAT P ใน TwinCAT 3 ก่อนเริ่มใช้งานจริงเสมอ กระแสรวมของ Us และ Up ต้องไม่เกิน 3 A ต่อแขนง หากแรงดันไฟฟ้าลดลงต่ำกว่า 20.4 V DC ที่ปลายสายเดซี่เชน ให้ติดตั้งกล่องจ่ายไฟ EP9224 เพื่อเพิ่มแรงดันไฟเลี้ยง
ตัดแหล่งจ่ายไฟฟ้าทั้งหมด (Us และ Up) และระบายแรงดันในท่อลมออกจนหมดก่อนติดตั้ง เดินสาย หรือซ่อมบำรุงโมดูลนี้ หากไม่ปฏิบัติตาม อาจทำให้อุปกรณ์เสียหาย แอกชูเอเตอร์เคลื่อนที่โดยไม่คาดคิด หรือเกิดการบาดเจ็บทางกายภาพจากท่อลมที่ดีดหลุดด้วยความเร็วสูง
ยึดโมดูลเข้ากับพื้นผิวเครื่องจักรที่เรียบและทนต่อแรงสั่นสะเทือนโดยใช้สกรู M3 สองตัว ขันด้วยแรงบิด 0.8 นิวตันเมตร
สอดท่อลมขนาด 6 มม. ที่สะอาดและตัดปลายเป็นมุมฉากเข้าในข้อต่อแบบกดจนสุดและยึดแน่น
เชื่อมต่อสายเคเบิล EtherCAT P แบบเข้ารหัส P ขั้วต่อ M8 ขันจุดต่อแบบสกรูด้วยแรงบิด 0.4 นิวตันเมตรเพื่อรับประกันการซีลสภาพแวดล้อมระดับ IP67
เชื่อมต่อเซนเซอร์ดิจิทัลและแอกชูเอเตอร์เข้ากับพอร์ต I/O M8 โดยใช้สายเคเบิลแบบมีชีลด์เพื่อลดการรบกวนทางแม่เหล็กไฟฟ้า
