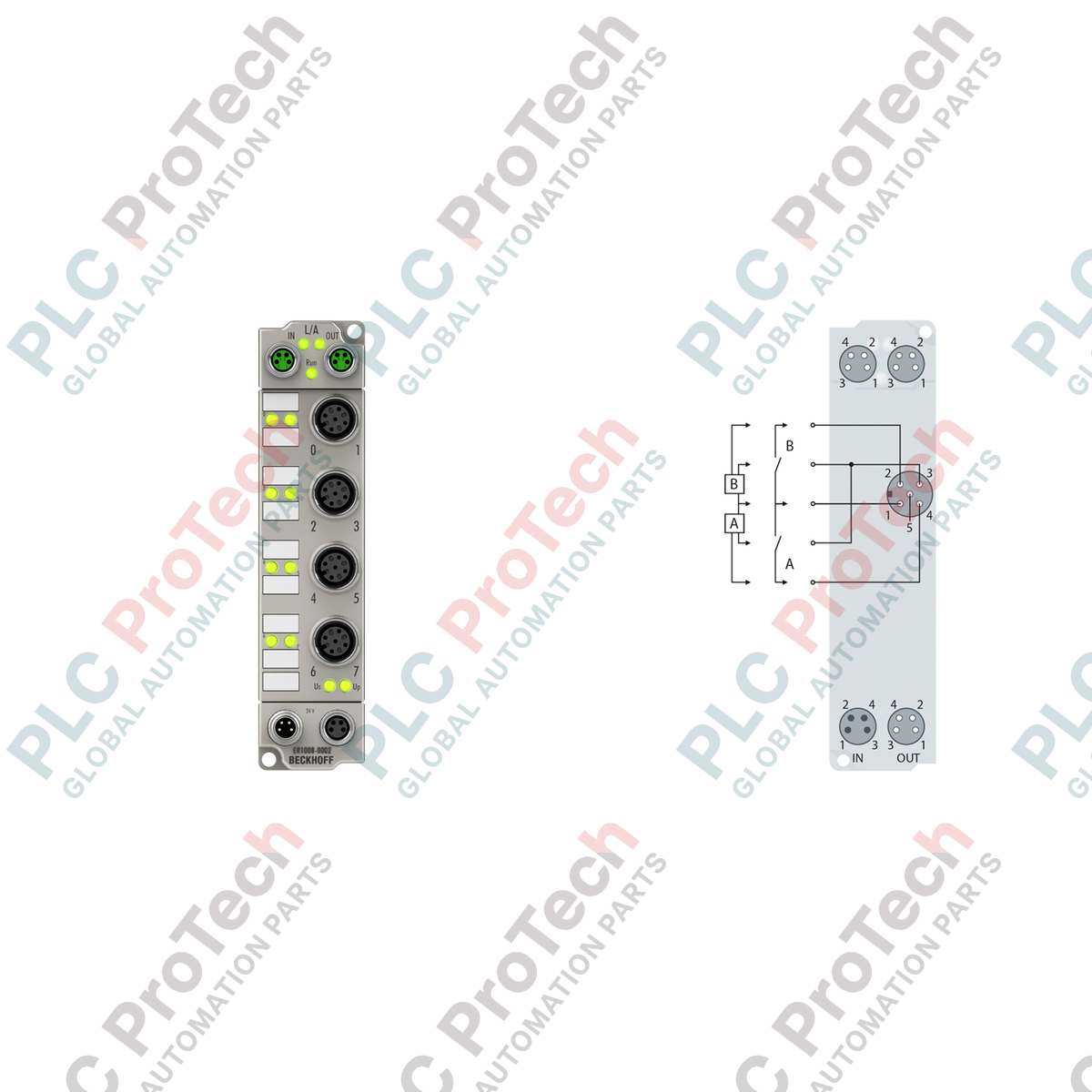

BECKHOFF ER1008-0002 โมดูลอินพุตดิจิทัล 8 ช่องสัญญาณ EtherCAT Box

SKU ER1008-0002

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: ER1008-0002
Origin เยอรมนี
Product Type: กล่อง EtherCAT
Payment: T/T, Western Union
Weight: 0.265 kg
Dimensions: 30 mm x 126 mm x 26.5 mm
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

BECKHOFF ER1008-0002 คือ EtherCAT Box ระดับภาคสนามที่แข็งแกร่ง ออกแบบมาสำหรับรับสัญญาณดิจิทัลโดยตรงในสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง ในฐานะส่วนประกอบสำคัญของระบบ EtherCAT I/O ระดับ IP67 โมดูลแบบกระจายตัวนี้ช่วยลดความจำเป็นในการใช้ตู้ควบคุมไฟฟ้า โดยเปิดให้ติดตั้งเซนเซอร์โดยตรงบนเครื่องจักรหรือสายการผลิต

โมดูลนี้มีอินพุตดิจิทัล 8 ช่องสำหรับประมวลผลสัญญาณ 24 V DC พร้อมตัวกรองอินพุตคงที่ 3.0 มิลลิวินาที โดยเป็นไปตามข้อกำหนดอินพุตเซนเซอร์ตามมาตรฐาน EN 61131-2 ประเภท 1 และประเภท 3 อินพุตจัดวางบนซ็อกเก็ตเชื่อมต่อ M12 สำหรับงานอุตสาหกรรม ช่วยให้เชื่อมต่อเซนเซอร์ได้อย่างแน่นหนาและกันน้ำ แหล่งจ่ายไฟสำหรับเซนเซอร์ที่เชื่อมต่อดึงโดยตรงจากแรงดันควบคุม จ่ายกระแสรวมได้สูงสุด 0.5 A พร้อมการป้องกันการลัดวงจรอย่างครบถ้วน

BECKHOFF ER1008-0002 ติดตั้งอยู่ในตัวเรือนโลหะหล่อสังกะสีสำหรับงานหนัก จึงมีความทนทานทางกลสูงและป้องกันฝุ่น ความชื้น และของเหลวจากสภาพแวดล้อมได้ดีเยี่ยม การออกแบบซ็อกเก็ต M12 แบบสองช่องสัญญาณช่วยให้เชื่อมต่อเซนเซอร์ได้สูงสุดสองตัวกับพอร์ตจริงหนึ่งพอร์ต ช่วยลดความซับซ้อนในการเดินสายและเพิ่มความหนาแน่นของการเชื่อมต่อ การสื่อสารฟิลด์บัสและการจ่ายไฟจัดการผ่านจุดเชื่อมต่อ M8 มาตรฐาน ซึ่งรองรับการเชื่อมต่อแบบเดซี่เชนเพื่อให้โทโพโลยีระบบมีประสิทธิภาพ

คุณสมบัติ

ช่องอินพุตดิจิทัล 8 ช่อง ออกแบบมาสำหรับเซนเซอร์ภาคสนาม 24 V DC
ตัวเรือนโลหะหล่อสังกะสีสำหรับงานหนัก ให้ระดับการป้องกัน IP65, IP66 และ IP67
ช่องต่ออินพุต M12 แบบ 5 พิน รหัส A จำนวน 4 ช่อง รองรับอินพุต 2 ช่องต่อคอนเน็กเตอร์
แหล่งจ่ายเซนเซอร์ป้องกันการลัดวงจร รองรับกระแสรวมสูงสุด 0.5 A ที่จ่ายจากแรงดันควบคุม
อินเทอร์เฟซฟิลด์บัส EtherCAT ความเร็วสูงที่ใช้จุดเชื่อมต่อ M8 แบบสกรูและมีชีลด์
แยกทางไฟฟ้าอย่างสมบูรณ์ระหว่างแรงดันควบคุมกับเครือข่ายฟิลด์บัส
รองรับคุณลักษณะอินพุตตามมาตรฐาน EN 61131-2 ประเภท 1/3 พร้อมเวลาการกรองโดยทั่วไป 3.0 มิลลิวินาที

การใช้งาน

การรับสัญญาณจากเซนเซอร์ที่ติดตั้งโดยตรงบนเครื่องจักรในสายการประกอบยานยนต์และเซลล์หุ่นยนต์
การประมวลผลสัญญาณดิจิทัลแบบกระจายศูนย์ในระบบขนถ่ายวัสดุ ระบบคัดแยก และระบบสายพานลำเลียง
สภาพแวดล้อมการแปรรูปทางอุตสาหกรรมที่เปียกหรือมีฝุ่นสูง ซึ่งต้องใช้อุปกรณ์ I/O ที่รองรับการล้างทำความสะอาดตามมาตรฐาน IP67
เครื่องจักรสำหรับบรรจุภัณฑ์ การแปรรูปอาหาร และการประกอบที่ใช้เซนเซอร์ภาคสนามแบบกระจายตัวอย่างมาก

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลทั่วไป

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	BECKHOFF
รุ่น	ER1008-0002
ประเภทผลิตภัณฑ์	EtherCAT Box (อินพุตดิจิทัล)
จำนวนอินพุต	8
การปฏิบัติตามข้อกำหนด	EN 61131-2, ประเภท 1/3

ข้อมูลทางไฟฟ้า

พารามิเตอร์	ข้อมูลจำเพาะ
แรงดันอินพุตพิกัด	24 V DC (-15% / +20%)
แรงดันสัญญาณ (0)	-3 V ถึง +5 V (EN 61131-2, ประเภท 3)
แรงดันสัญญาณ (1)	11 V ถึง 30 V (EN 61131-2, ประเภท 3)
กระแสอินพุต	โดยทั่วไป 3 mA (EN 61131-2, Type 3)
เวลาตัวกรองอินพุต	3.0 มิลลิวินาที
แหล่งจ่ายไฟเซนเซอร์	จากแรงดันควบคุม, สูงสุดรวม 0.5 A, ป้องกันการลัดวงจร
การแยกทางไฟฟ้า	แรงดันควบคุมแยกจากบัสภาคสนาม: มี

บัสภาคสนามและการสื่อสาร

พารามิเตอร์	ข้อมูลจำเพาะ
โปรโตคอล	EtherCAT
อินเทอร์เฟซบัส	ช่องเสียบ M8 2 ช่อง, มีชีลด์, แบบเกลียว (EtherCAT In / Out)
Distributed Clocks	ไม่มี

ข้อมูลด้านกลไกและสภาพแวดล้อม

พารามิเตอร์	ข้อมูลจำเพาะ
วัสดุตัวเรือน	โลหะหล่อสังกะสี
ขนาด (กว้าง x สูง x ลึก)	30 มม. x 126 มม. x 26.5 มม.
น้ำหนัก	ประมาณ 265 กรัม
ระดับการป้องกัน	IP65, IP66, IP67 (เป็นไปตาม EN 60529)
อุณหภูมิในการทำงาน	-25 degC ถึง +60 degC
อุณหภูมิในการจัดเก็บ	-40 degC ถึง +85 degC
ความทนทานต่อแรงสั่นสะเทือนและแรงกระแทก	เป็นไปตาม EN 60068-2-6 และ EN 60068-2-27
ภูมิคุ้มกันและการแพร่คลื่นรบกวนทาง EMC	เป็นไปตาม EN 61000-6-2 และ EN 61000-6-4
การติดตั้ง	รูยึด 2 รู, เส้นผ่านศูนย์กลาง 3.5 มม. สำหรับสกรู M3

การเชื่อมต่อ / อินเทอร์เฟซ

อินเทอร์เฟซหรือขั้วต่อ	ฟังก์ชัน
ช่องเสียบอินพุต	ช่องเสียบ M12 ตัวเมีย 4 ช่อง, 5 พิน, แบบ A-coded (อินพุตดิจิทัล 2 ช่องต่อช่องเสียบ)
อินพุต EtherCAT	ช่องเสียบ M8 ตัวเมีย 1 ช่อง, 4 พิน, มีชีลด์, แบบเกลียว
เอาต์พุต EtherCAT	ช่องเสียบ M8 ตัวเมีย 1 ช่อง, 4 พิน, มีชีลด์, แบบเกลียว
จุดจ่ายแหล่งจ่ายไฟ	ขั้วต่อ M8 ตัวผู้ 1 ชุด, 4 พิน (แรงดันควบคุมและการจ่ายไฟให้อุปกรณ์รอบข้าง)
แหล่งจ่ายไฟด้านปลายทาง	ขั้วต่อ M8 ตัวเมีย 1 ชุด, 4 พิน (ต่อพ่วงแหล่งจ่ายไฟไปยังโมดูลถัดไป)

แนวทางการติดตั้ง

ตรวจสอบว่าอุปกรณ์ BECKHOFF ER1008-0002 และบรรจุภัณฑ์ไม่มีความเสียหายก่อนติดตั้ง
ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟทั้งหมดที่ป้อนเข้าสายถูกตัดพลังงานโดยสมบูรณ์ก่อนติดตั้งหรือเดินสาย
ติดตั้งโมดูลบนพื้นผิวเรียบที่ทนต่อแรงสั่นสะเทือน โดยใช้สกรู M3 สองตัวผ่านรูยึดขนาด 3.5 มม.
เชื่อมต่อสาย EtherCAT ขาเข้าและขาออกเข้ากับช่องเสียบบัสภาคสนาม M8 ขันแหวนเกลียวด้วยมือให้แน่นเพื่อยึดซีลระดับ IP67
เสียบเซนเซอร์ดิจิทัลเข้ากับช่องเสียบอินพุต M12 ตรวจสอบให้แน่ใจว่าขั้วต่อแบบ A-coded ตรงกับร่องกำหนดตำแหน่งของช่องเสียบ เพื่อป้องกันความเสียหายต่อขา
เชื่อมต่อแรงดันควบคุม 24 V DC เข้ากับขั้วต่อ M8 ตัวผู้สำหรับจ่ายไฟ ตรวจสอบให้แน่ใจว่าขั้วไฟตรงตามข้อกำหนดของระบบ
หากต่อพ่วงแหล่งจ่ายไฟ ให้เชื่อมต่อขั้วต่อ M8 ตัวเมียด้านปลายทางเข้ากับโมดูลถัดไป ติดตั้งฝาครอบป้องกันบนช่องเสียบที่ไม่ได้ใช้งานเพื่อคงระดับการป้องกัน IP65/66/67
เปิดระบบและกำหนดค่าโหนดใน TwinCAT System Manager

คำแนะนำในการเปลี่ยน

เมื่อเปลี่ยนอุปกรณ์ที่ขัดข้อง ให้บันทึกตำแหน่งทางกายภาพของอุปกรณ์ รหัสการกำหนดค่า และการเชื่อมต่อสายเคเบิลก่อนถอดออก ตรวจสอบให้แน่ใจว่าระบบปิดการจ่ายไฟแล้ว เมื่อเปลี่ยนเป็น BECKHOFF ER1008-0002 รุ่นเดียวกัน EtherCAT master มักจะเริ่มต้นการทำงานของโมดูลใหม่โดยอัตโนมัติโดยใช้การกำหนดค่าเครือข่ายที่จัดเก็บไว้ ตรวจสอบให้แน่ใจว่าพอร์ต M12 และ M8 ที่ไม่ได้ใช้งานทั้งหมดปิดผนึกด้วยฝาครอบอุตสาหกรรมที่เหมาะสม เพื่อป้องกันความชื้นหรือสิ่งสกปรกเข้าไป

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary function of the BECKHOFF ER1008-0002?

The BECKHOFF ER1008-0002 is an IP67-rated distributed I/O module designed to acquire eight 24 V DC digital sensor signals directly in the field and transmit them over an EtherCAT network without requiring an electrical cabinet.

What material is used for the housing of the BECKHOFF ER1008-0002?

The BECKHOFF ER1008-0002 is housed in a heavy-duty zinc die-cast enclosure, which provides high mechanical durability and superior resistance to vibrations, shocks, and wet industrial environments compared to standard plastic housings.

How many physical sensor connections are on the BECKHOFF ER1008-0002?

The BECKHOFF ER1008-0002 has four physical M12 input sockets; because each A-coded 5-pin socket supports two input channels, the module can connect a total of eight digital sensors.

What protection ratings does the BECKHOFF ER1008-0002 support?

The BECKHOFF ER1008-0002 conforms to the EN 60529 standard with IP65, IP66, and IP67 protection ratings, provided all unused connectors are sealed with appropriate industrial protective caps.

What are the input electrical specifications for the BECKHOFF ER1008-0002?

The BECKHOFF ER1008-0002 features 24 V DC digital inputs with a typical 3.0 ms input filter time, conforming to EN 61131-2 Type 1/3 standards, with typical signal current values of 3 mA.
