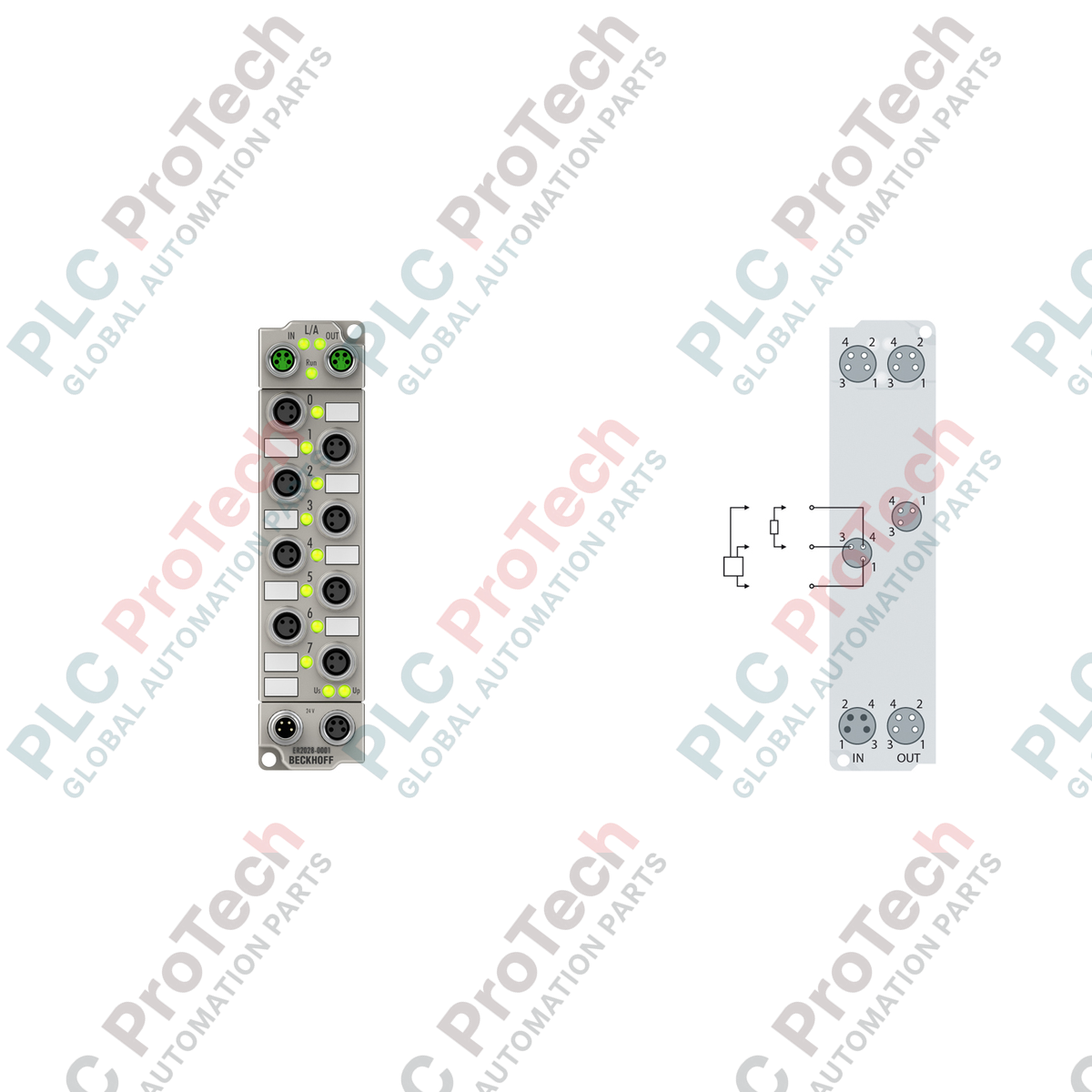

Beckhoff ER2028-0001 โมดูลเอาต์พุตดิจิทัล EtherCAT Box 8 ช่อง

คำอธิบาย

Beckhoff ER2028-0001 ซึ่งผสานรวมเข้ากับสถาปัตยกรรมระบบอัตโนมัติแบบกระจายศูนย์โดยตรง ให้การประมวลผลเอาต์พุตดิจิทัล 8 ช่องที่ทนทานในรูปแบบที่ไม่ต้องใช้ตู้ควบคุม โมดูล EtherCAT Box นี้สวิตช์สัญญาณ 24 V DC ด้วยความสามารถในการจ่ายกระแสต่อเนื่องสูงสุด 2.0 A ต่อช่องสัญญาณ จึงเหมาะสำหรับขับเคลื่อนแอคชูเอเตอร์ขนาดใหญ่ วาล์วโซลินอยด์ คอนแทคเตอร์ และไฟแสดงสถานะในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง อุปกรณ์ติดตั้งอยู่ในตัวเรือนสังกะสีหล่อขึ้นรูปที่แข็งแรง และเชื่อมต่อโดยตรงกับเครือข่าย EtherCAT ความเร็วสูงผ่านอินเทอร์เฟซแบบสกรู M8 ที่มีชีลด์ ช่วยให้การสื่อสารมีความหน่วงต่ำและมีภูมิคุ้มกันต่อสัญญาณรบกวนสูง โดยไม่ต้องใช้ตู้ป้องกันเพิ่มเติม

คุณสมบัติเด่น

• รองรับกระแสสูง: จ่ายกระแสได้สูงสุด 2.0 A ต่อช่องสัญญาณ ออกแบบมาเพื่อรองรับโหลดแบบโอห์มมิก โหลดเหนี่ยวนำ และโหลดหลอดไฟ
• ตัวเรือนสังกะสีหล่อขึ้นรูปที่แข็งแรง: ตัวเรือนสังกะสีหล่อขึ้นรูปให้ความมั่นคงทางกลและทนทานต่อสารเคมีและสารหล่อเย็นได้ดีกว่าตัวเรือนพลาสติกทั่วไป
• การป้องกันสภาพแวดล้อมที่ทนทาน: ระดับการป้องกันการแทรกซึม IP65, IP66 และ IP67 ช่วยให้ติดตั้งในพื้นที่เปียก มีฝุ่น หรือมีแรงสั่นสะเทือนสูงได้โดยตรง
• การป้องกันการลัดวงจร: เอาต์พุตได้รับการป้องกันการลัดวงจรอย่างเต็มรูปแบบ โดยมีขีดจำกัดโดยทั่วไปที่ 15 A เพื่อปกป้องโครงสร้างพื้นฐานระบบควบคุม
• การเดินสายภาคสนามอย่างมีประสิทธิภาพ: การเชื่อมต่อมาตรฐาน M8 สำหรับทั้งเครือข่ายและแหล่งจ่ายไฟช่วยให้การวางผัง การติดตั้ง และขั้นตอนการให้บริการภาคสนามง่ายขึ้น

การใช้งาน

• เครื่องมือกลและการตัดเฉือน CNC: ติดตั้งโดยตรงบนสไลด์แกนหรือใกล้ปั๊มน้ำหล่อเย็นแรงดันสูง
• เครื่องมือหุ่นยนต์และเอนด์เอฟเฟกเตอร์: รูปทรงกะทัดรัดช่วยลดน้ำหนักบนแขนหุ่นยนต์ พร้อมขับเคลื่อนวาล์วนิวแมติกและกริปเปอร์สุญญากาศ
• สายการประกอบยานยนต์: การประมวลผลสัญญาณแบบกระจายศูนย์บนสายพานลำเลียง เซลล์เชื่อม และชุดวาล์วนิวแมติก
• การบรรจุภัณฑ์และการจัดการวัสดุ: การควบคุมเฉพาะจุดสำหรับประตูคัดแยก ตัวเปลี่ยนทิศทาง และแอคชูเอเตอร์สำหรับงานหนักที่ใช้กระแสสูง

ข้อมูลจำเพาะทางเทคนิค

การเชื่อมต่อและอินเทอร์เฟซ

ข้อมูลเชิงลึกทางวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

โมดูลหล่อสังกะสี ER2028-0001 มีฟังก์ชันเทียบเท่ากับโมดูลตัวเรือนพลาสติก EP2028-0001 สำหรับการติดตั้งที่มีสภาพการทำงานรุนแรง เช่น มีน้ำมันตัด เศษสะเก็ดเชื่อม หรือการกระแทกทางกลอย่างหนัก ซีรีส์ ER เป็นตัวเลือกอัปเกรดทางกายภาพโดยตรง การผสานรวมเฟิร์มแวร์ใน TwinCAT ยังคงเหมือนเดิม จึงสามารถสับเปลี่ยนใน System Manager ได้โดยตรงโดยไม่ต้องสร้างแผนผังการกำหนดค่าใหม่

ข้อผิดพลาดที่ควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

เมื่อสวิตช์โหลดเหนี่ยวนำที่ไม่มีไดโอดป้องกันในตัว ตรวจสอบให้แน่ใจว่าได้กำหนดขนาดวงจรลดแรงดันย้อนกลับภายนอกอย่างเหมาะสม หากมีการสวิตช์ที่ความถี่สูง แม้แต่ละช่องจะป้องกันการลัดวงจรได้สูงสุดถึง 15 A peak แต่โหลดสะสมต่อเนื่องรวมทุกช่องต้องไม่เกินความสามารถในการรองรับกระแสของขั้วต่อจ่ายไฟ M8 แบบ 4 พิน ซึ่งโดยทั่วไปจำกัดไว้ที่ 4 A รวม การเกินขีดจำกัดนี้จะทำให้เกิดความร้อนสูงเฉพาะจุดที่พิน 2 และพิน 4 ของปลั๊กจ่ายไฟ

เคล็ดลับการทดสอบเดินระบบและการเดินสาย

เพื่อรับรองข้อกำหนดการซีลระดับ IP67 พอร์ต M8 ที่ไม่ได้ใช้งานทั้งหมดต้องปิดผนึกด้วยฝาครอบป้องกันแบบเกลียวเกรดอุตสาหกรรม (Beckhoff ZS3101-0001 หรือเทียบเท่า) ระหว่างการกำหนดค่าระบบ TwinCAT ให้ตรวจสอบว่าแหล่งจ่ายแรงดันเสริม (Up) ทำงานอยู่ หาก Up ขาดหาย โมดูลจะยังคงแสดงอยู่บนวงแหวน EtherCAT แต่เอาต์พุตจะไม่จ่ายพลังงาน และจะแสดงแฟล็กการวินิจฉัยมาตรฐานในอิมเมจกระบวนการ PLC ของ TwinCAT
