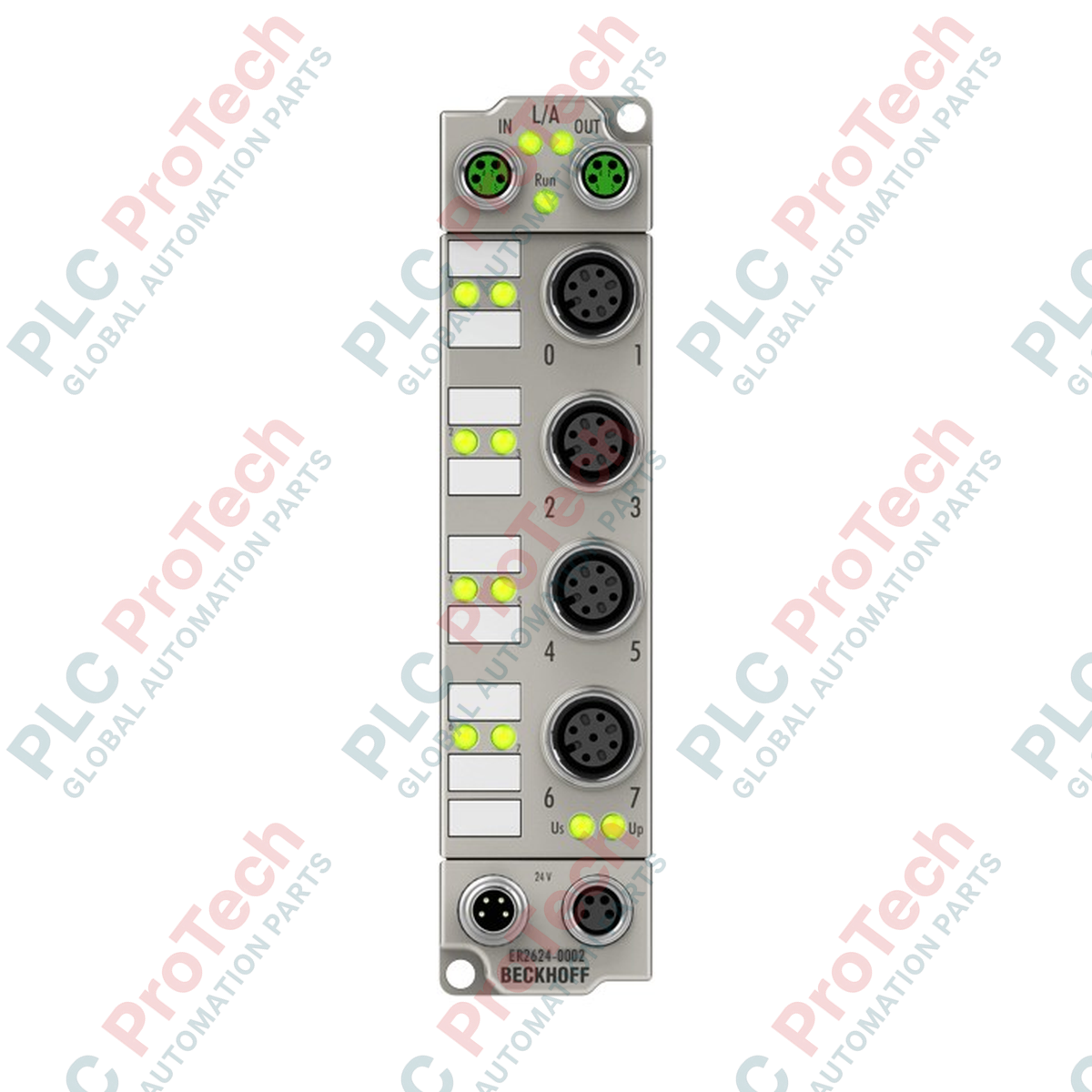

ในฐานะโซลูชัน I/O แบบกระจายที่เสริมความแข็งแกร่ง Beckhoff ER2624-0002 โมดูลอีเทอร์เน็ตอุตสาหกรรมนี้ทำหน้าที่ประสานการส่งต่อสัญญาณดิจิทัลโดยตรงในสภาพแวดล้อมภาคสนามที่สมบุกสมบัน ตัวเครื่องทำจากสังกะสีไดคาสต์ที่แข็งแรงและมีระดับการป้องกัน IP67 โดย EtherCAT Box นี้มีหน้าสัมผัสรีเลย์แบบทำงานปลอดศักย์ 4 ชุด (ปกติเปิด) ซึ่งออกแบบมาเพื่อสวิตช์โหลดระบบเครื่องกลไฟฟ้าได้สูงสุด 2 A DC หรือ 0.5 A AC การควบคุมผ่านฟิลด์บัสโดยตรงโดยไม่ต้องใช้ตู้ควบคุมไฟฟ้าช่วยลดความยาวสาย ลดการเสื่อมของสัญญาณ และเพิ่มประสิทธิภาพการจัดวางระบบในโทโพโลยีระบบอัตโนมัติแบบกระจายศูนย์
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Beckhoff Automation |
| รุ่น / หมายเลขชิ้นส่วน | ER2624-0002 |
| โปรโตคอลฟิลด์บัส | EtherCAT |
| จำนวนเอาต์พุต | หน้าสัมผัสแบบทำงาน 4 ชุด (ปลอดศักย์) |
| แรงดันโหลดพิกัด | 25 V AC / 30 V DC |
| กระแสสวิตชิ่งแบบโอห์มมิก | 0.5 A AC / 2 A DC |
| โหลดขั้นต่ำที่อนุญาต | 10 ไมโครแอมป์ที่ 10 mV DC |
| อินเทอร์เฟซบัส | ช่องเสียบ M8 จำนวน 2 ช่อง, มีชีลด์, แบบสกรู |
| การเชื่อมต่อเอาต์พุต | M12 x 1, 5 พิน, เข้ารหัสแบบ a |
| แรงดันเอาต์พุตพิกัด | 24 V DC (-15% / +20%) |
| การใช้กระแสไฟฟ้า (จาก Us) | 120 mA |
| รอบการทำงาน (ทางกล) | ขั้นต่ำ 1 x 10^8 |
| รอบการทำงาน (ทางไฟฟ้า) | ขั้นต่ำ 2 x 10^5 (ที่ 1 A / 30 V DC) |
| การแยกทางไฟฟ้า | 500 V |
| ระดับการป้องกัน | IP65 / IP66 / IP67 (เป็นไปตาม EN 60529) |
| อุณหภูมิขณะทำงาน / จัดเก็บ | -25 ถึง +60 degC / -40 ถึง +85 degC |
| ความทนทานต่อการสั่นสะเทือน / แรงกระแทก | เป็นไปตาม EN 60068-2-6 / EN 60068-2-27 |
| ภูมิคุ้มกัน / การปล่อยคลื่นรบกวนทาง EMC | เป็นไปตาม EN 61000-6-2 / EN 61000-6-4 |
| น้ำหนักสุทธิ | 265 g |
| น้ำหนักจัดส่ง (คำนวณ) | 2.0 กก. |
| การรับรอง | CE, UL |
| ตำแหน่งอินเทอร์เฟซ | ประเภทคอนเน็กเตอร์ | การกำหนดพิน / สัญญาณ |
|---|---|---|
| อินพุต/เอาต์พุต EtherCAT | ช่องเสียบ M8 จำนวน 2 ช่อง, 4 พิน, มีชีลด์ | Tx+, Rx+, Tx-, Rx- (สายส่ง EtherCAT มาตรฐาน) |
| ช่องสัญญาณเอาต์พุต (1 ถึง 4) | M12 ตัวเมีย 4 ช่อง, 5 พิน, เข้ารหัสแบบ a-coded | พิน 1 และพิน 2: หน้าสัมผัสรีเลย์; พิน 5: Functional Earth (FE) |
| จุดจ่ายแรงดันควบคุม | M8 ตัวผู้ 1 ช่อง, 4 พิน | จุดจ่าย: Us (ไฟจ่ายระบบ/เซนเซอร์ 24 V DC), Up (ไฟจ่ายอุปกรณ์ต่อพ่วง/โหลด) |
| ลิงก์จ่ายไฟไปยังอุปกรณ์ถัดไป | M8 ตัวเมีย 1 ช่อง, 4 พิน | การจ่ายแรงดัน Us และ Up แบบเดซี่เชนไปยัง EtherCAT Box ถัดไป |
ER2624-0002 มีตัวเรือนอะลูมิเนียมหล่อขึ้นรูปด้วยสังกะสี ซึ่งออกแบบมาให้มีความทนทานทางกลและการป้องกันสัญญาณรบกวนที่ดีกว่า เมื่อเทียบกับรุ่นที่หุ้มด้วยพลาสติกอย่าง EP2624-0002 ทั้งสองรุ่นใช้ชิ้นส่วนอิเล็กทรอนิกส์และการกำหนดขาเหมือนกัน จึงสามารถเปลี่ยนทดแทนแบบเสียบแทนได้โดยตรงภายในซอฟต์แวร์ TwinCAT System Manager โดยไม่ต้องแก้ไขไฟล์คำอธิบายอุปกรณ์ XML ที่มีอยู่
เมื่อสวิตช์โหลดเหนี่ยวนำ (เช่น คอนแทคเตอร์ DC วาล์วโซลินอยด์ หรือคอยล์เบรก) ผู้ใช้ต้องติดตั้งวงจรป้องกันภายนอก (เช่น ไดโอดรับแรงดันย้อนกลับสำหรับโหลด DC หรือวงจร RC snubber สำหรับโหลด AC) แบบขนานโดยตรงกับโหลด การไม่ระงับแรงดันกระชากชั่วขณะจากแรงเคลื่อนไฟฟ้าต้าน (back-EMF) จะทำให้เกิดประกายไฟที่หน้าสัมผัส และลดอายุการใช้งานทางไฟฟ้าของรีเลย์ขนาดเล็กภายในลงอย่างมาก จากค่าพิกัด 200,000 รอบ
ตรวจสอบให้แน่ใจว่าสาย Us (ไฟจ่ายระบบและเซนเซอร์) และ Up (แรงดันไฟจ่ายอุปกรณ์ต่อพ่วง) ได้รับการรักษาให้มีเสถียรภาพอย่างถูกต้อง แม้ว่ารีเลย์จะเป็นแบบหน้าสัมผัสปลอดศักย์ แต่ลอจิกภายในยังต้องใช้กระแสต่อเนื่อง 120 mA จากบัส Us สำหรับระบบที่ใช้สายไฟจ่ายแบบเดซี่เชนเป็นระยะทางยาว ให้ตรวจสอบแรงดันตก หากแรงดันลดลงต่ำกว่า 20.4 V DC (24 V DC -15%) จะทำให้การสื่อสารขัดข้องและคอยล์รีเลย์ทำงานผิดปกติ
