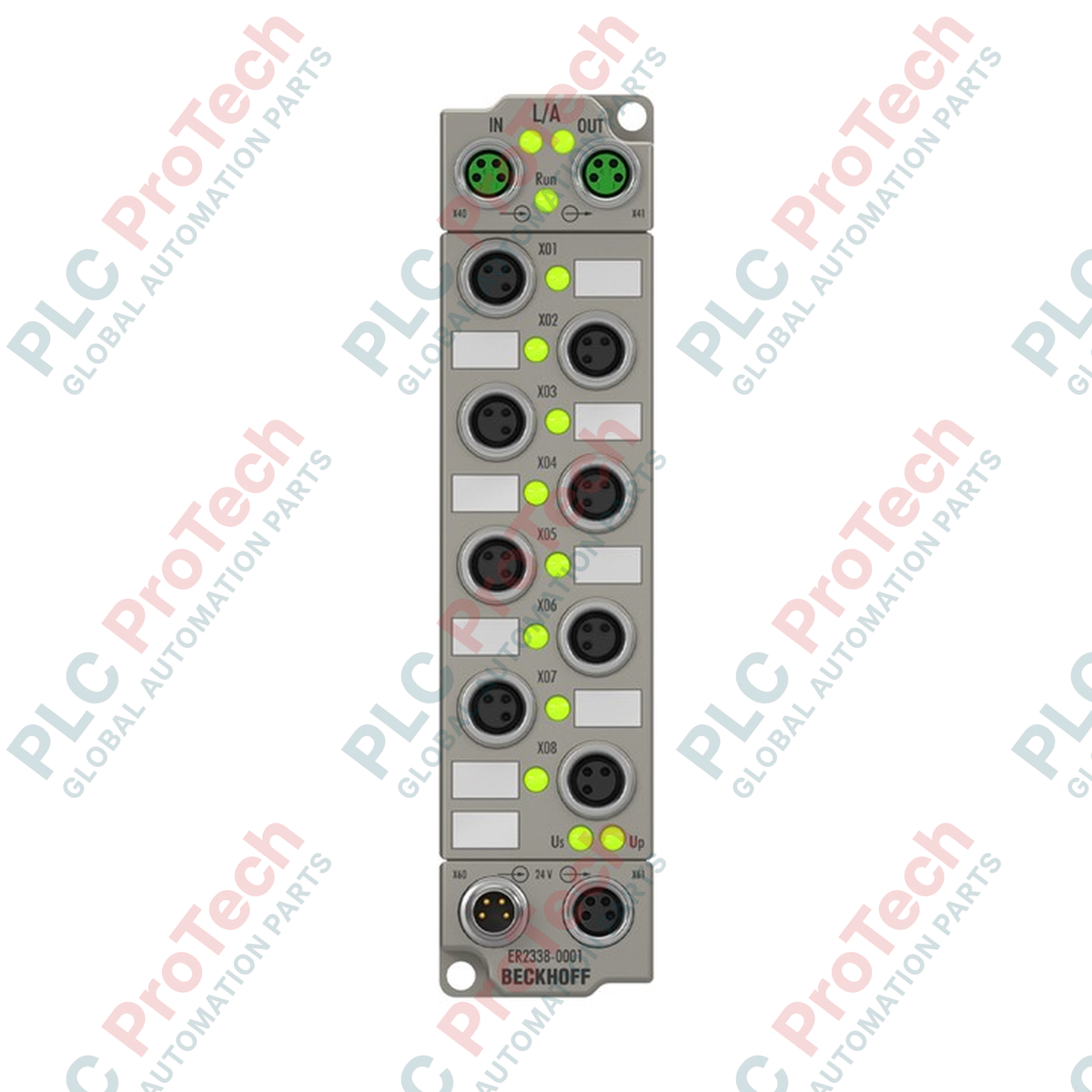

Beckhoff ER2338-0001 โมดูล EtherCAT Box ดิจิทัล I/O

SKU ER2338-0001

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: ER2338-0001
Country of origin:เยอรมนี
Product Type: โมดูล I/O EtherCAT
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ออกแบบมาให้ทำงานโดยตรงในสภาพแวดล้อมอุตสาหกรรมที่รุนแรงโดยไม่ต้องใช้ตู้ควบคุม Beckhoff ER2338-0001 ช่วยให้สามารถเดินสัญญาณควบคุมดิจิทัลแบบสองทิศทางได้แบบกระจายศูนย์ โมดูล EtherCAT Box นี้มี ช่องดิจิทัล 8 ช่อง ซึ่งกำหนดค่าแยกกันและเลือกได้อย่างอิสระว่าจะเป็นอินพุตหรือเอาต์พุต ด้วยการรองรับการกำหนดค่าแบบไดนามิก โมดูลนี้ช่วยให้ปรับผัง I/O ภาคสนามได้ง่ายขึ้น และลดขนาดฮาร์ดแวร์โดยรวมในสายการผลิตที่ซับซ้อน แต่ละช่องได้รับการประมวลผลด้วยความแม่นยำด้านเวลาในระดับสูง พร้อมการกรองอินพุตในตัวและการป้องกันการลัดวงจรสำหรับเซนเซอร์ที่เชื่อมต่อ

คุณสมบัติเด่น

การกำหนดค่า I/O ที่ยืดหยุ่น: ช่องสัญญาณดิจิทัล 8 ช่อง ซึ่งกำหนดค่าแยกกันได้อย่างอิสระให้เป็นอินพุตหรือเอาต์พุต
ตัวเรือนอุตสาหกรรมที่แข็งแรง: โครงสร้างหล่อขึ้นรูปด้วยสังกะสีแบบหล่อเต็มชิ้น พร้อมระดับการป้องกันการแทรกซึม IP65, IP66 และ IP67
การสื่อสารความเร็วสูง: อินเทอร์เฟซ EtherCAT แบบมีชีลด์ ชนิดขันสกรู M8 คู่ สำหรับโทโพโลยีแบบสายต่อเนื่องโดยตรง
การป้องกันเซนเซอร์และโหลด: แหล่งจ่ายไฟเซนเซอร์ที่ป้องกันการลัดวงจร สูงสุดรวม 0.5 A และการป้องกันเอาต์พุตจากโอเวอร์โหลดความร้อน
การเชื่อมต่อ M8 มาตรฐาน: ซ็อกเก็ต M8 แบบ 3 พิน เข้ารหัสแบบ A ให้ส่วนเชื่อมต่อทางกายภาพมาตรฐานสำหรับอุตสาหกรรม

การใช้งานในอุตสาหกรรม

สายการประกอบยานยนต์: การเดินสายเซนเซอร์และแอกชูเอเตอร์แบบกระจายศูนย์บนแขนหุ่นยนต์และเซลล์เชื่อม
การแปรรูปอาหารและเครื่องดื่ม: พื้นที่ที่ต้องล้างทำความสะอาด ซึ่งต้องการการป้องกันสภาพแวดล้อมที่แข็งแรงโดยไม่ต้องมีตู้ครอบ
การลำเลียงและการขนถ่ายวัสดุ: การกระจายเซนเซอร์โฟโตอิเล็กทริก วาล์วโซลินอยด์ และสวิตช์นิวแมติกในพื้นที่

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ทางเทคนิค	ค่าข้อมูลจำเพาะ
ผู้ผลิต	Beckhoff
หมายเลขรุ่น	ER2338-0001
โปรโตคอล	EtherCAT
อินเทอร์เฟซบัส	ซ็อกเก็ต M8 แบบมีชีลด์ ชนิดขันสกรู 2 จุด
จำนวนช่อง	อินพุตหรือเอาต์พุตดิจิทัล 8 ช่อง กำหนดค่าได้อย่างอิสระ
การเชื่อมต่อ I/O	M8 x 1, 3 พิน, เข้ารหัสแบบ A
เวลาการกรองอินพุต	10 ไมโครวินาที
ช่วงแรงดันสัญญาณ "0"	-3 ถึง +5 V
ช่วงแรงดันสัญญาณ "1"	11 ถึง 30 V, กระแสอินพุต 6 mA (EN 61131-2, ประเภท 3)
แหล่งจ่ายไฟเซนเซอร์	จากแรงดันไฟเลี้ยงโหลด สูงสุดรวม 0.5 A ป้องกันการลัดวงจร
ประเภทโหลดที่รองรับ	โหลดแบบโอห์มมิก แบบเหนี่ยวนำ และโหลดหลอดไฟ
24 V DC (-15% / +20%)	แรงดันโหลดพิกัด
กระแสเอาต์พุตสูงสุด	0.5 A ต่อช่อง
เวลาสวิตชิ่ง	โดยทั่วไป TON: 50 ไมโครวินาที, โดยทั่วไป TOFF: 100 ไมโครวินาที
การใช้กระแสไฟฟ้า (US)	120 mA
กระแสไฟเลี้ยงเสริม	โดยทั่วไป 20 mA + โหลด
อินเทอร์เฟซแหล่งจ่ายไฟ	อินพุต: M8 ตัวผู้ 4 พิน 1 จุด; เอาต์พุตต่อพ่วง: M8 ตัวเมีย 4 พิน 1 จุด
การแยกทางไฟฟ้า	500 V
ระดับการป้องกัน	IP65/IP66/IP67 (เป็นไปตาม EN 60529)
อุณหภูมิในการทำงาน	-25 ถึง +60 องศาเซลเซียส
อุณหภูมิในการจัดเก็บ	-40 ถึง +85 องศาเซลเซียส
น้ำหนักโมดูลจริง	ประมาณ 265 กรัม
น้ำหนักจัดส่ง (คำนวณ)	2.0 กก.

การกำหนดค่าพอร์ตและการเดินสาย

ประเภทอินเทอร์เฟซ	รูปแบบคอนเน็กเตอร์	การกำหนดและวัตถุประสงค์
อินพุต/เอาต์พุตบัส EtherCAT	ซ็อกเก็ต M8 แบบมีชีลด์ ชนิดขันสกรู 2 จุด	การเชื่อมโยงการสื่อสาร EtherCAT ขาออก/ขาเข้า
ช่องสัญญาณดิจิทัล I/O (0-7)	เต้ารับ M8 ตัวเมีย 8 ช่อง, 3 พิน, เข้ารหัสแบบ A	สัญญาณดิจิทัลและแหล่งจ่ายไฟเซนเซอร์ที่กำหนดค่าได้ พิน 1: แหล่งจ่ายไฟเซนเซอร์ +24 V DC, พิน 3: GND, พิน 4: สัญญาณอินพุต/เอาต์พุต
แหล่งจ่ายไฟขาเข้า	เต้ารับ M8 ตัวผู้ 1 ช่อง, 4 พิน	แรงดันไฟระบบ/เซนเซอร์ (Us) และแรงดันไฟโหลดอุปกรณ์ต่อพ่วง (Up)
แหล่งจ่ายไฟขาออก	เต้ารับ M8 ตัวเมีย 1 ช่อง, 4 พิน	จ่ายไฟต่อผ่านไปยังโมดูล EtherCAT Box ที่อยู่ถัดไป

ข้อมูลเชิงลึกทางวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

ER2338-0001 มีช่องสัญญาณที่กำหนดค่าได้อย่างสมบูรณ์ จึงเหมาะอย่างยิ่งสำหรับใช้เป็นอะไหล่ประสิทธิภาพสูงเพื่อทดแทนยูนิตอินพุตดิจิทัลล้วน (ER1008) หรือยูนิตเอาต์พุตดิจิทัลล้วน (ER2008) ในการปรับปรุงเครื่องจักร โปรดทราบว่าการกำหนดค่า TwinCAT ESI (ข้อมูลอุปกรณ์ EtherCAT) ต้องระบุโปรไฟล์การทำงาน (โหมดอินพุตหรือเอาต์พุต) สำหรับแต่ละช่องโดยเฉพาะให้ตรงกับการเดินสายจริง

ข้อควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

ต้องติดตามการจัดการความร้อนภายในช่องเดินสายที่ปิดสนิทและไม่มีการระบายอากาศอย่างใกล้ชิด แม้จะรองรับอุณหภูมิแวดล้อมได้สูงสุด +60 degC แต่การจ่ายเอาต์พุตทั้ง 8 ช่องพร้อมกันที่พิกัดโหลดเหนี่ยวนำสูงสุด 0.5 A จะทำให้เกิดความร้อนสะสมเฉพาะจุดอย่างมากภายในตัวเรือนหล่อ ตรวจสอบให้มีระยะห่างที่เหมาะสมหรือใช้พื้นผิวโลหะเป็นตัวระบายความร้อน หากกระแสเอาต์พุตรวมเกิน 3.0 A

เคล็ดลับการทดสอบเดินระบบและการเดินสาย

ระหว่างการทดสอบเดินระบบ ให้ตรวจสอบว่าได้แยกลูป Us (ไฟเลี้ยงระบบ) และ Up (ไฟเลี้ยงโหลด) อย่างเหมาะสม หากติดตั้งรีเลย์นิรภัย ข้อผิดพลาดที่พบบ่อยคือการต่อ Us และ Up เข้ากับสายจ่ายไฟภาคสนามเดียวกัน ซึ่งจะยกเลิกลูปตัดพลังงานเอาต์พุตภายนอกที่เกี่ยวข้องกับความปลอดภัย ขันขั้วต่อ M8 ทั้งหมดด้วยแรงบิด 0.4 Nm อย่างแม่นยำเสมอ เพื่อคงการซีลป้องกันสภาพแวดล้อม

แนวทางการติดตั้ง

คำเตือนสำคัญ: ก่อนเดินสาย ติดตั้ง หรือบำรุงรักษาโมดูล ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟควบคุม 24 V DC (Us) และแหล่งจ่ายไฟโหลดอุปกรณ์ต่อพ่วง (Up) ทั้งหมดถูกตัดพลังงานโดยสมบูรณ์ ตรวจสอบว่าไม่มีแรงดันไฟฟ้าด้วยเครื่องมือทดสอบที่ผ่านการสอบเทียบ การไม่แยกสายไฟออกจากแหล่งจ่ายอาจทำให้ฮาร์ดแวร์เสียหายหรืออุปกรณ์ทำงานโดยไม่คาดคิด ส่งผลให้อุปกรณ์เสียหายหรือเกิดการบาดเจ็บ

1

การติดตั้งเชิงกล: ยึดตัวเครื่องเข้ากับโครงเครื่องจักรหรือโปรไฟล์ติดตั้งโดยตรงด้วยสกรู M3 จำนวนสองตัว ตรวจสอบให้แน่ใจว่าพื้นผิวติดตั้งสะอาดเพื่อเพิ่มประสิทธิภาพการนำความร้อน

2

การเดินสาย EtherCAT และสายไฟ: เชื่อมต่อสาย EtherCAT แบบมีชีลด์ M8 เข้ากับพอร์ต IN และ OUT เชื่อมต่อสายไฟ M8 แบบ 4 พินที่จ่ายไฟ 24 V DC เข้ากับพอร์ตจ่ายไฟขาเข้า ปิดพอร์ตที่ไม่ได้ใช้งานด้วยฝาครอบป้องกัน IP67 เพื่อป้องกันความชื้นหรือฝุ่นละอองเข้า

3

การกำหนดค่าซอฟต์แวร์: เปิดระบบ สแกนเครือข่าย EtherCAT ใน TwinCAT และนำเข้าไฟล์ XML (ESI) ที่เกี่ยวข้อง กำหนดแมปช่องสัญญาณแต่ละช่องเป็นอินพุตหรือเอาต์พุตภายในโครงการ PLC ก่อนดำเนินการตามลอจิกของระบบ

FAQ

สามารถกำหนดค่าทุกช่องสัญญาณของโมดูลนี้ให้เป็นอินพุตหรือเอาต์พุตได้พร้อมกันหรือไม่

ได้ แต่ละช่องสัญญาณทั้ง 8 ช่องของโมดูลนี้สามารถกำหนดค่าได้อย่างอิสระ คุณสามารถกำหนดสัดส่วนอินพุตและเอาต์พุตได้ตามต้องการผ่านซอฟต์แวร์กำหนดค่า TwinCAT เพื่อให้ตรงกับการเดินสายภาคสนามของคุณ

แหล่งจ่ายไฟเซนเซอร์รองรับกระแสสูงสุดเท่าใด

แหล่งจ่ายไฟเซนเซอร์จ่ายกระแสรวมสูงสุด 0.5 A สำหรับทุกช่องสัญญาณ และมีการป้องกันไฟฟ้าลัดวงจรอย่างสมบูรณ์ หากเซนเซอร์แต่ละตัวใช้กระแสสูง ควรตรวจสอบให้แน่ใจว่ากระแสรวมไม่เกินขีดจำกัด 0.5 A นี้

โมดูลแจ้งไฟฟ้าลัดวงจรที่ช่องเอาต์พุตอย่างไร

เอาต์พุตมีการป้องกันไฟฟ้าลัดวงจร หากเกิดโอเวอร์โหลด โมดูลจะปิดเอาต์พุตและส่งสถานะข้อผิดพลาดกลับไปยังคอนโทรลเลอร์ผ่านข้อมูลกระบวนการ EtherCAT แบบวนรอบ

ฉันต้องใช้เครื่องมือพิเศษเพื่อรักษาการซีลระดับ IP67 ระหว่างการติดตั้งหรือไม่

ได้ เราขอแนะนำอย่างยิ่งให้ใช้ประแจวัดแรงบิดที่ผ่านการสอบเทียบแล้วสำหรับคอนเน็กเตอร์ M8 และขันให้ได้แรงบิด 0.4 Nm พอดี การขันไม่แน่นพออาจทำให้ความชื้น проникเข้าไปได้ ส่วนการขันแน่นเกินไปอาจทำให้เกลียวด้านในของคอนเน็กเตอร์แตกร้าว
