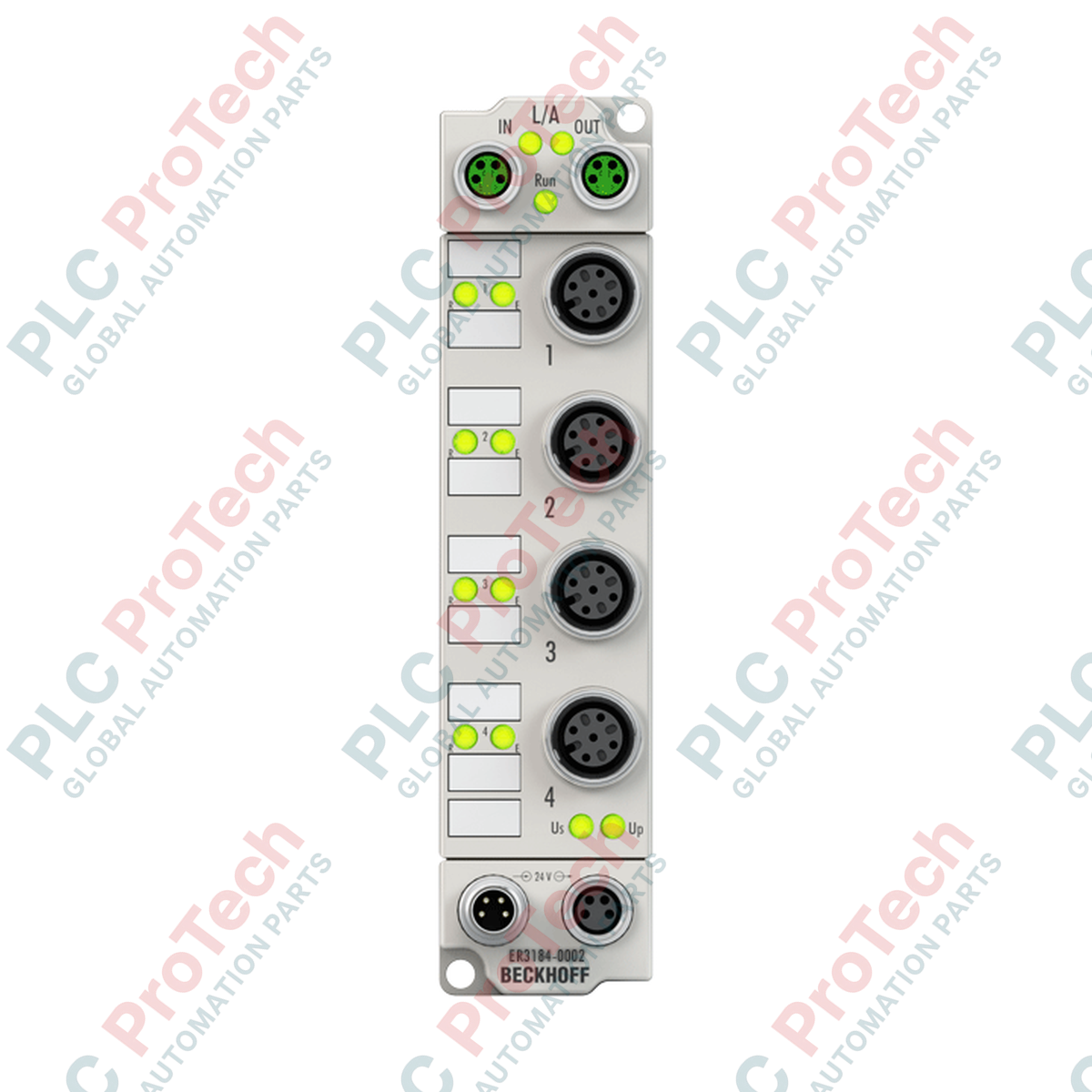

ออกแบบมาสำหรับติดตั้งใช้งานภาคสนามโดยตรงโดยไม่ต้องใช้ตู้ควบคุม Beckhoff ER3184-0002 EtherCAT Box รองรับการประมวลผลสัญญาณอินพุตแอนะล็อกความแม่นยำสูงสูงสุด 4 สัญญาณในสภาพแวดล้อมที่มีความรุนแรง โมดูลนี้ช่วยให้เลือกการวัดระหว่าง แรงดัน (-10/0 ถึง +10 V) และ กระแส (0/4 ถึง 20 mA) ด้วยการตั้งค่าซอฟต์แวร์แยกแต่ละช่อง ตัวเครื่องผลิตจากโลหะผสมสังกะสีหล่อขึ้นรูปที่แข็งแรง พร้อมระดับการป้องกัน IP67 ประมวลผลสัญญาณด้วย ความละเอียด 16 บิต และมีเวลาแปลงสัญญาณรวดเร็ว จึงเหมาะสำหรับเครื่องจักรแบบกระจายและลูปกระบวนการที่ต้องการภูมิคุ้มกันต่อสัญญาณรบกวนสูง
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Beckhoff Automation |
| หมายเลขรุ่น | ER3184-0002 |
| จำนวนอินพุต | 4 (ปลายเดี่ยว) |
| ช่วงสัญญาณ | -10 ถึง +10 V | 0/4 ถึง 20 mA (กำหนดพารามิเตอร์แยกแต่ละช่องได้) |
| ความละเอียด | 16 บิต (รวมบิตเครื่องหมาย) |
| เวลาในการแปลง | ประมาณ 100 ไมโครวินาที |
| ความต้านทานภายใน | > 200 kOhm (แรงดัน) | โดยทั่วไป 85 โอห์ม + แรงดันไดโอด (กระแส) |
| แรงดันโหมดร่วม (UCM) | สูงสุด 35 V |
| ความไม่แน่นอนในการวัด | < ±0.3 % (เทียบกับค่าฟูลสเกล) |
| Distributed Clocks (DC) | รองรับการซิงโครไนซ์ความแม่นยำสูง |
| ฟิลเตอร์อินพุต | กำหนดค่าได้ ความถี่จำกัด 5 kHz |
| แหล่งจ่ายไฟพิกัด | 24 V DC (-15% / +20%) |
| การใช้กระแสไฟฟ้า | 120 mA จาก US |
| การแยกทางไฟฟ้า | 500 โวลต์ |
| ระดับการป้องกัน IP | IP65 / IP66 / IP67 (เป็นไปตาม EN 60529) |
| อุณหภูมิในการทำงาน | 0 ถึง 55 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -25 ถึง 85 องศาเซลเซียส |
| น้ำหนัก | ประมาณ 265 กรัม |
| มาตรฐานและการรับรอง | CE, UL |
| คอนเน็กเตอร์ / พิน | การกำหนดฟังก์ชัน |
|---|---|
| ซ็อกเก็ตบัส M8 (มีชีลด์ 2 ชุด) | EtherCAT IN / EtherCAT OUT |
| พินซ็อกเก็ต M12 1 | แหล่งจ่ายไฟเซนเซอร์ +24 V DC (จ่ายจาก UP) |
| พิน 2 ของช่อง M12 | อินพุตแอนะล็อก + (แรงดัน / กระแส) |
| พิน 3 ของช่อง M12 | GND (กราวด์แหล่งจ่ายไฟเซนเซอร์) |
| พิน 4 ของช่อง M12 | อินพุตแอนะล็อก - (กราวด์สัญญาณ) |
| พิน 5 ของช่อง M12 | ชีลด์ / สายดินเพื่อการใช้งาน (FE) |
ER3184-0002 เป็นทางเลือกแบบติดตั้งภาคสนามที่แข็งแรงทนทานแทน EtherCAT Box รุ่น EP3184-0002 ซึ่งติดตั้งในตู้ ทั้งสองโมดูลมีพฤติกรรมทางอิเล็กทรอนิกส์และรีจิสเตอร์การกำหนดค่าผ่าน TwinCAT เหมือนกัน อย่างไรก็ตาม ตัวเรือน ER3184 ผลิตจากโลหะสังกะสีหล่อขึ้นรูปสำหรับงานหนัก ขณะที่โมดูลซีรีส์ EP ใช้ตัวเรือนพลาสติกที่มีน้ำหนักเบากว่า ยังคงรองรับความเข้ากันได้แบบนำเฟิร์มแวร์มาใช้งานแทนกันได้โดยตรงตั้งแต่ TwinCAT 2.11 Build 2040 และ TwinCAT 3.x เป็นต้นไป
เมื่อกำหนดค่าช่องสำหรับโหมดกระแส (0 ถึง 20 mA หรือ 4 ถึง 20 mA) เส้นทางอินพุตภายในจะผ่านชันต์ 85 โอห์มที่ต่ออนุกรมกับไดโอดป้องกัน ผู้ออกแบบระบบต้องตรวจสอบให้แน่ใจว่าเซนเซอร์ต้นทางมีแรงดันคอมพลายแอนซ์เพียงพอที่จะเอาชนะแรงดันตกคร่อมไปข้างหน้าของไดโอดภายใต้ลูปกระแสเต็มสเกล โดยเฉพาะเมื่อจ่ายไฟให้แก่อุปกรณ์แบบพาสซีฟที่รับพลังงานจากลูป
เพื่อรับประกันการซีลระดับ IP67 และคงประสิทธิภาพการชีลด์ ต้องปิดผนึกจุดเชื่อมต่อ M12 และ M8 ที่ไม่ได้ใช้งานทั้งหมดด้วยฝาครอบป้องกันของ Beckhoff ของแท้ ต่อกราวด์ตัวเรือนสังกะสีเข้ากับฐานเครื่องโดยตรงผ่านสายรัดต่อลงดินที่มีอิมพีแดนซ์ต่ำโดยเฉพาะ วิธีนี้ช่วยป้องกันกราวด์ลูปและทำให้มั่นใจว่าสัญญาณรบกวนความถี่สูงจะถูกระบายออกจากตัวแปลง A/D ขนาด 16 บิตที่ไวต่อสัญญาณได้อย่างมีประสิทธิภาพ
ติดตั้ง ER3184-0002 บนพื้นผิวโลหะแบนโดยใช้สกรู M3 สองตัวผ่านรูยึดในตัว เพื่อให้เกิดจุดเชื่อมต่อทางกลและความร้อนที่แข็งแรง
ต่อสายสื่อสาร EtherCAT แบบ M8 (พอร์ต IN และ OUT) โดยใช้ประแจปอนด์ที่ปรับเทียบไว้ที่ 0.4 Nm เพื่อคงความสมบูรณ์ของการป้องกันการแทรกซึม
เชื่อมต่อสายเซนเซอร์แบบแอนะล็อกเข้ากับช่อง M12 ที่เหมาะสม ตรวจสอบให้แน่ใจว่าใช้การกำหนดพินเอาต์ที่ถูกต้องสำหรับข้อกำหนดลูปกระแสแบบแอ็กทีฟและแบบแพสซีฟ
จ่ายไฟ 24 V DC ให้กับช่องรับไฟ M8 (US และ UP) เปิด TwinCAT สแกนลูป EtherCAT และกำหนดค่าตัวแปร CoE (CAN over EtherCAT) ให้ตรงกับโพรไฟล์แรงดันหรือกระแสของเซนเซอร์
Global Express Shipping
Returns & Warranty
Manufacturer: BECKHOFF
Product No.: ER3184-0002
Country of origin:เยอรมนี
Product Type: โมดูล EtherCAT Box
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months
