Beckhoff ERI1809-0022 โมดูลอินพุตดิจิทัล 16 ช่อง IO-Link Box

SKU ERI1809-0022

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: ERI1809-0022
Origin เยอรมนี
Product Type: โมดูล IO-Link
Payment: T/T, Western Union
Weight: 0.5 kg
Dimensions: 60 มม. x 126 มม. x 26.5 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

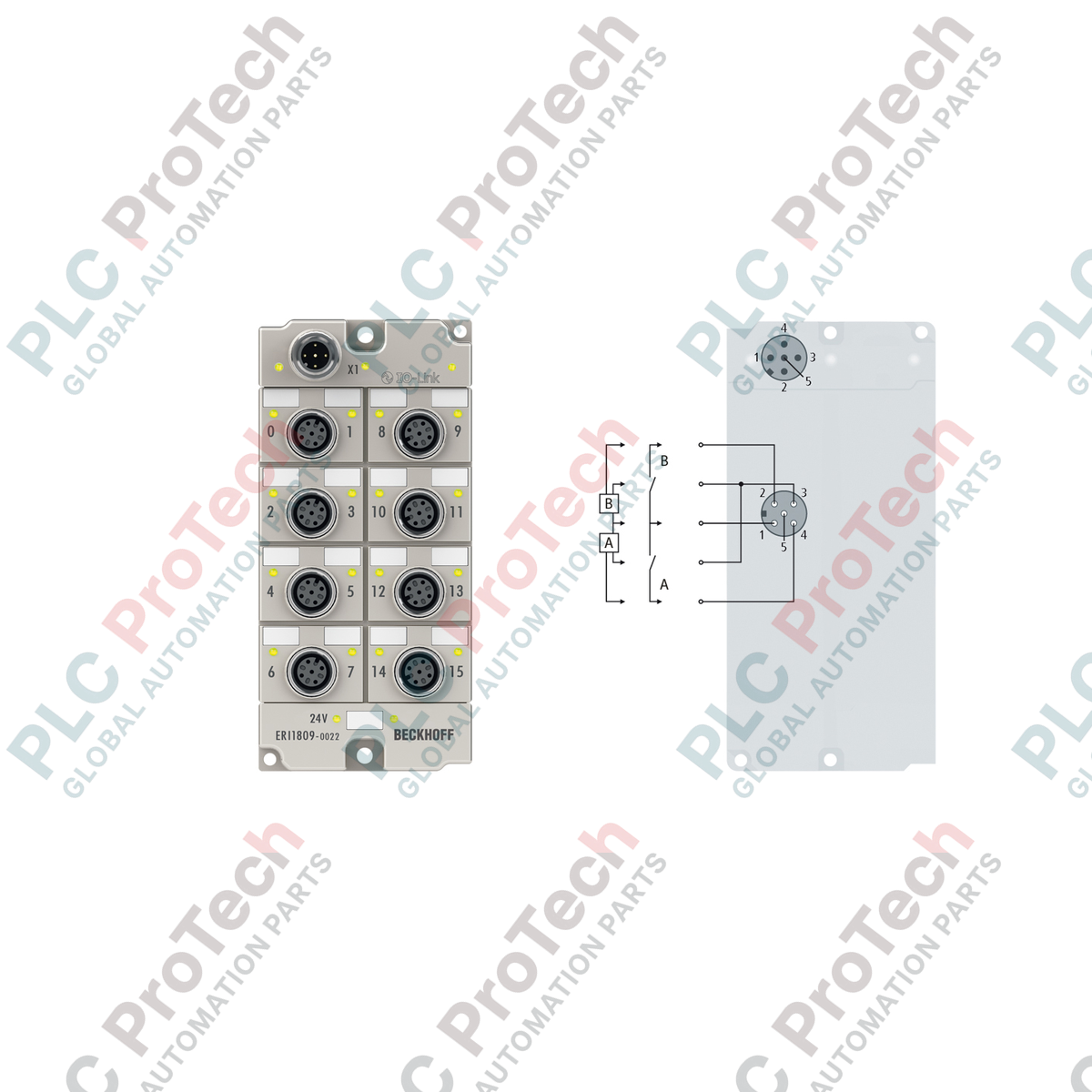

Beckhoff ERI1809-0022 รับสัญญาณเซนเซอร์ดิจิทัลจากภาคสนามโดยตรง 16 สัญญาณ และกระจายข้อมูล I/O แบบกระจายศูนย์ผ่านอินเทอร์เฟซ IO-Link ในตัว โมดูลนี้สร้างด้วยตัวเรือนสังกะสีหล่อขึ้นรูปที่แข็งแรง จึงมีความทนทานทางกลและการป้องกันสัญญาณรบกวนได้ดีกว่าตัวเรือนพลาสติกทั่วไป เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่เปียก มีการสั่นสะเทือนสูง และมีความต้องการสูง อุปกรณ์ทำงานเป็นอุปกรณ์ IO-Link Class A และส่งสถานะอินพุตไปยัง IO-Link master ที่เข้ากันได้ผ่านอินเทอร์เฟซ COM3 ความเร็วสูง

คุณสมบัติ

อินพุตดิจิทัล 16 ช่อง: การเชื่อมต่อเซนเซอร์ความหนาแน่นสูงในบล็อกเดียวที่ติดตั้งภาคสนาม
ตัวเรือนสังกะสีหล่อขึ้นรูป: เพิ่มการป้องกันทางกล ความทนทานต่อแรงกระแทก และการป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้า
อินเทอร์เฟซ IO-Link COM3: รองรับอัตราการถ่ายโอนข้อมูลความเร็วสูงสูงสุด 230.4 kbaud
ตัวกรองอินพุตแบบปรับได้: กำหนดค่าการกรองอินพุตได้ตั้งแต่ 0 ถึง 20 มิลลิวินาที (ค่าเริ่มต้น 3 มิลลิวินาที) เพื่อป้องกันสัญญาณเด้ง
คุณลักษณะอินพุต Type 3: สอดคล้องตามมาตรฐาน EN 61131-2 Type 3 ช่วยเพิ่มประสิทธิภาพการใช้กระแสไฟสำหรับเซนเซอร์อิเล็กทรอนิกส์สมัยใหม่
การป้องกันระดับ IP67: ปิดผนึกอย่างสมบูรณ์เพื่อป้องกันฝุ่นและการจมน้ำ ออกแบบสำหรับติดตั้งกับเครื่องจักรโดยตรงโดยไม่ต้องมีตู้ครอบ

การใช้งาน

ระบบสายพานลำเลียงแบบกระจายศูนย์: การรวบรวมข้อมูลเซนเซอร์แบบกระจายทั่วโครงสร้างโลจิสติกส์ขนาดใหญ่
สายการประกอบยานยนต์: การติดตั้งที่แข็งแรงทนทานต่อสะเก็ดเชื่อมและต้องการข้อมูลป้อนกลับดิจิทัลความหนาแน่นสูง
เครื่องจักรบรรจุภัณฑ์: การเดินสายภาคสนามแบบกะทัดรัดเพื่อลดการใช้กล่องรวมสายแบบรวมศูนย์
เครื่องมือกล: สภาพแวดล้อมเปียกที่มีน้ำหล่อเย็นและเศษโลหะ

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่า
ผู้ผลิต	Beckhoff
รุ่น	ERI1809-0022
โปรโตคอลการสื่อสาร	IO-Link V1.1, Class A
อัตราการถ่ายโอนข้อมูล	230.4 kbaud (COM3)
จำนวนอินพุต	อินพุตดิจิทัล 16 ช่อง
ช่วงแรงดันอินพุต	24 V DC (-15 เปอร์เซ็นต์ / +20 เปอร์เซ็นต์)
แรงดันสัญญาณ "0"	-3 ถึง +5 V DC (EN 61131-2, Type 3)
แรงดันสัญญาณ "1"	11 ถึง 30 V DC (EN 61131-2, Type 3)
การกำหนดค่าตัวกรองอินพุต	ค่าเริ่มต้น 3.0 มิลลิวินาที (ปรับได้ตั้งแต่ 0 ถึง 20 มิลลิวินาที)
การใช้กระแสไฟ	โดยทั่วไป 100 mA จาก L+
แหล่งจ่ายไฟเซนเซอร์	สูงสุด 0.5 A จาก L+ ป้องกันการลัดวงจร
วัสดุตัวเรือน	สังกะสีหล่อขึ้นรูป
ระดับการป้องกัน	IP65 / IP66 / IP67 (สอดคล้องตาม EN 60529)
อุณหภูมิขณะทำงาน	-25 ถึง +60 องศาเซลเซียส
อุณหภูมิในการจัดเก็บ	-40 ถึง +85 องศาเซลเซียส
ขนาด (W x สูง x ลึก)	60 มม. x 126 มม. x 26.5 มม.
น้ำหนักสุทธิ	450 g
น้ำหนักขนส่ง (คำนวณแล้ว)	0.65 กก.
ประเทศต้นกำเนิด	เยอรมนี

การเชื่อมต่อและอินเทอร์เฟซ

อินเทอร์เฟซ / พอร์ต	ประเภทคอนเน็กเตอร์	การกำหนด / ฟังก์ชัน
การเชื่อมต่อ IO-Link	ปลั๊ก M12 จำนวน 1 ตัว แบบ A-coded	L+ (24V DC), L- (0V), สาย IO-Link C/Q
อินพุตดิจิทัล (1-16)	ซ็อกเก็ต M12 จำนวน 8 ช่อง (อินพุต 2 ช่องต่อพอร์ต)	ขา 4: อินพุต A, ขา 2: อินพุต B, ขา 1: แหล่งจ่าย +24 V DC, ขา 3: GND 0 V

ข้อมูลเชิงลึกทางวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

ERI1809-0022 เป็นรุ่นซิงก์ไดแคสต์ที่เทียบเท่าโดยตรงกับ EP1809-0022 ซึ่งมีตัวเรือนพลาสติก โมดูลทั้งสองมีข้อมูลจำเพาะทางไฟฟ้า การกำหนดขา และรีจิสเตอร์เฟิร์มแวร์เหมือนกัน หากเปลี่ยนจากโมดูล EP รุ่น ERI มีระยะห่างจุดยึดเหมือนกัน แต่มีโครงสร้างที่หนากว่า ตรวจสอบให้แน่ใจว่ามีระยะเผื่อด้านความลึกเพียงพอภายในพื้นที่ติดตั้งทางกล

ข้อผิดพลาดในการใช้งานและหมายเหตุทางวิศวกรรม

เนื่องจากเป็นโมดูล IO-Link Class A ทั้งลอจิกภายในของอุปกรณ์และไฟเลี้ยงภาคสนามของเซนเซอร์ที่เชื่อมต่อจะดึงพลังงานทั้งหมดจากสาย L+ และ L- หลักของพอร์ต IO-Link แหล่งจ่ายเซนเซอร์ที่มีให้ใช้งานทั้งหมดจำกัดอยู่ที่ 0.5 A การเชื่อมต่อเซนเซอร์เหนี่ยวนำที่ใช้พลังงานสูงหรือโฟโตอายที่ใช้กระแสสูงอาจทำให้ระบบป้องกันการลัดวงจรภายในทำงาน สำหรับการกำหนดค่าที่เกิน 500 mA ให้พิจารณาใช้โมดูล IO-Link Class B หรือบล็อกกระจายแหล่งจ่ายไฟเสริม

เคล็ดลับการเริ่มใช้งานและการเดินสาย

ตามค่าเริ่มต้น อินพุตดิจิทัลได้รับการกำหนดค่าให้ใช้ฟิลเตอร์ฮาร์ดแวร์ 3.0 ms แม้จะมีประสิทธิภาพสำหรับพร็อกซิมิตีสวิตช์ทั่วไป แต่การใช้งานความเร็วสูง (เช่น โรตารีเอนโคเดอร์หรือมิเตอร์วัดพัลส์การไหล) จำเป็นต้องอัปเดตดัชนีพารามิเตอร์ผ่าน TwinCAT System Manager (หรือเครื่องมือกำหนดค่า IO-Link อื่นๆ) เป็น 0.0 ms ควรใช้สาย M12 แบบมีชีลด์เสมอสำหรับการเดินสายที่ยาวเกิน 10 เมตร เพื่อป้องกันสัญญาณรบกวนความถี่สูงจากชุดขับความถี่แปรผันที่อยู่ใกล้เคียง

แนวทางการติดตั้ง

คำเตือนสำคัญ: ตรวจสอบให้แน่ใจว่าชุด IO-Link master ทั้งหมดถูกตัดพลังงานอย่างสมบูรณ์ก่อนติดตั้งหรือเดินสาย ห้ามเสียบอินพุต M12 หรือการเชื่อมต่อสื่อสารขณะมีกำลังไฟภาคสนาม เพื่อป้องกันอาร์กชั่วขณะและความเสียหายที่อาจเกิดขึ้นกับ IC ทรานซีฟเวอร์ IO-Link ภายใน

ติดตั้งตัวเรือนซิงก์ไดแคสต์โดยตรงกับพื้นผิวเรียบที่ทนต่อแรงสั่นสะเทือน โดยใช้สกรู M3 สองตัว (รูขนาด 3.5 มม.) หรือสกรู M4 สองตัว (รูขนาด 4.5 มม.)

เชื่อมต่ออินเทอร์เฟซ IO-Link หลักโดยใช้สาย M12 มาตรฐานแบบ A-coded และมีชีลด์ ตรวจสอบให้แน่ใจว่าได้ขันน็อตล็อกให้แน่นที่ 0.6 Nm เพื่อคงความสมบูรณ์ของซีล IP67

เชื่อมต่ออินพุตเซนเซอร์กับซ็อกเก็ต M12 ที่ตรงกัน ปิดซ็อกเก็ตที่ไม่ได้ใช้งานด้วยปลั๊กป้องกัน IP67 เพื่อป้องกันความชื้นแทรกซึม

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

ความแตกต่างทางกายภาพที่สำคัญระหว่าง ERI1809-0022 และ EP1809-0022 คืออะไร

ERI1809-0022 มีตัวเรือนโลหะหล่อสังกะสีสำหรับงานหนักเพื่อเพิ่มความทนทานทางกลและการป้องกันสัญญาณรบกวน ขณะที่ EP1809-0022 ใช้ตัวเรือนพลาสติก

กล่อง IO-Link นี้จำเป็นต้องต่อแหล่งจ่ายไฟ 24V ภายนอกหรือไม่

ไม่จำเป็น โมดูลนี้เป็นอุปกรณ์ Class A และดึงกระแสไฟสำหรับการทำงานภายใน รวมถึงแหล่งจ่ายเซนเซอร์ 0.5 A โดยตรงจากการเชื่อมต่อ IO-Link หลัก (L+ และ L-)

ฉันสามารถเชื่อมต่อเซนเซอร์สองตัวเข้ากับพอร์ตอินพุต M12 เดียวได้หรือไม่

ได้ ช่องเสียบอินพุต M12 ทั้ง 8 ช่องรองรับอินพุตดิจิทัลได้สูงสุด 2 ช่องที่พิน 4 (อินพุต A) และพิน 2 (อินพุต B)

ฉันจะกำหนดค่าตัวกรองอินพุตดิจิทัลบนโมดูลนี้ได้อย่างไร

สามารถปรับตัวกรองอินพุตจากค่าเริ่มต้น 3.0 ms ได้โดยใช้พารามิเตอร์ CoE หรือการตั้งค่าการกำหนดค่าอุปกรณ์ IO-Link ใน TwinCAT หรือสภาพแวดล้อมทางวิศวกรรม PLC ที่คุณต้องการ
