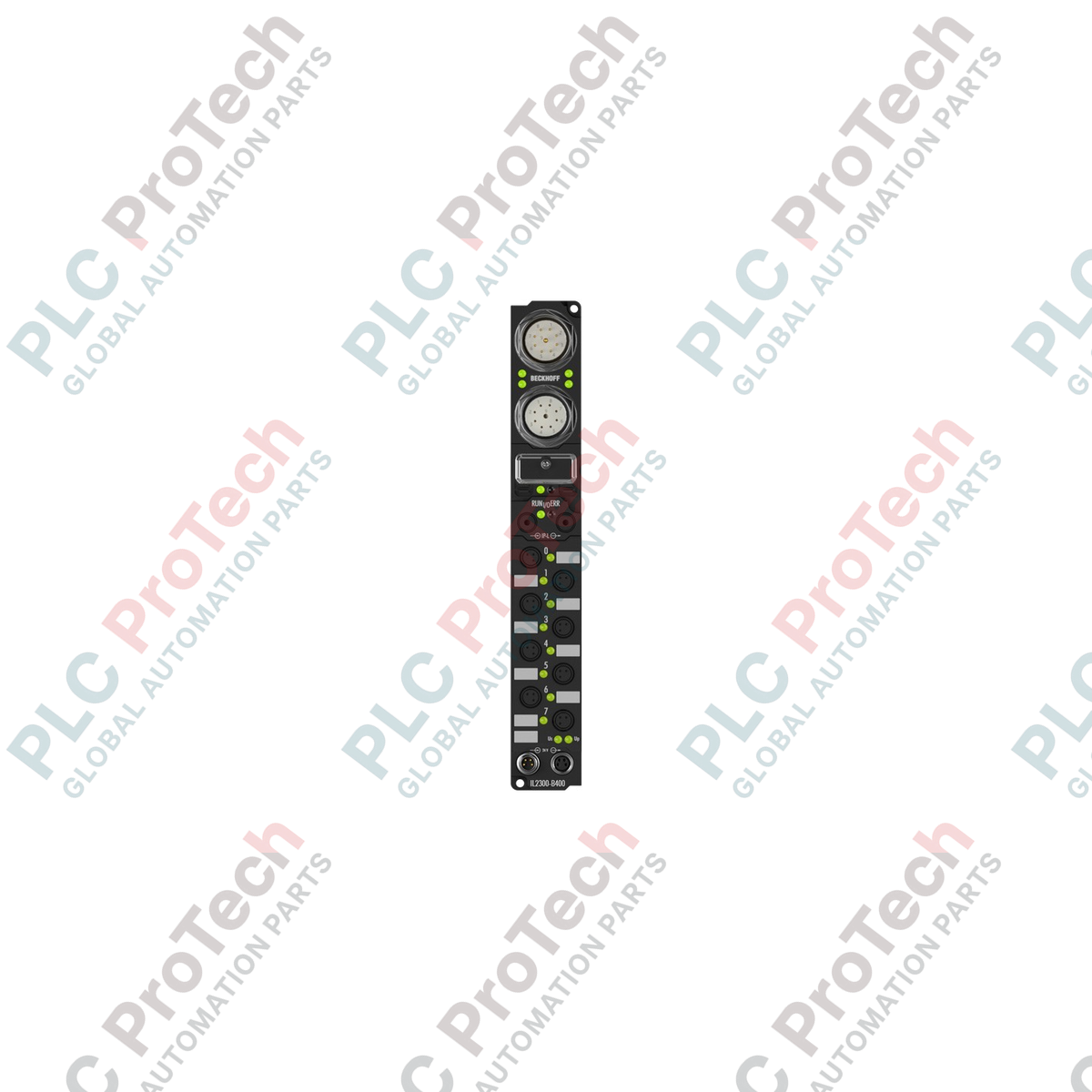

ออกแบบมาเพื่อจัดการการสื่อสารอุตสาหกรรมความเร็วสูงในสภาพแวดล้อมที่สมบุกสมบัน Beckhoff IL2300-B400 ทำหน้าที่เป็นอินเทอร์เฟซโดยตรงระหว่างระบบ Lightbus และโมดูล Extension Box แบบกระจายศูนย์ระดับ IP67 กล่องคัปเปลอร์นี้ช่วยให้ขยายระบบแบบโมดูลได้อย่างมีประสิทธิภาพโดยตรงบนเครื่องจักร ทำให้ไม่จำเป็นต้องใช้ตู้ควบคุมป้องกัน ด้วยการแปลงเทเลแกรม Lightbus เป็นโปรโตคอล Extension Box ภายใน อุปกรณ์จึงรับประกันการอัปเดต I/O ที่เกือบจะทันที โครงสร้างที่แข็งแรงช่วยให้มีเสถียรภาพทางกลที่เหนือกว่า จึงมีความน่าเชื่อถือสูงในผังการผลิตและระบบอัตโนมัติกระบวนการที่ต้องการความทนทาน
| พารามิเตอร์ | ค่า / ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Beckhoff |
| หมายเลขรุ่น | IL2300-B400 |
| โปรโตคอล Fieldbus | Lightbus |
| จำนวนโมดูลขยายสูงสุด | 120 (ข้อมูลอินพุตสูงสุด 64 ไบต์ / ข้อมูลเอาต์พุตสูงสุด 64 ไบต์) |
| ความจุอุปกรณ์ต่อพ่วงดิจิทัล | อินพุตสูงสุด 512 ช่อง และเอาต์พุตสูงสุด 512 ช่อง |
| ความจุอุปกรณ์ต่อพ่วงแอนะล็อก | อินพุตสูงสุด 28 ช่อง และเอาต์พุตสูงสุด 28 ช่อง |
| อินเทอร์เฟซการกำหนดค่า | ผ่านซอฟต์แวร์ KS2000 |
| พอร์ตเชื่อมต่อบัส | ซ็อกเก็ตตัวเมีย M23 9 พิน 1 ช่อง, ซ็อกเก็ตตัวผู้ M23 9 พิน 1 ช่อง |
| แหล่งจ่ายไฟ (ควบคุม) | 24 V DC (ช่วงที่อนุญาต: 20 ถึง 29 V DC) |
| แหล่งจ่ายไฟ (โหลด) | กำหนดโดยประเภท I/O ของ Extension Box ที่เชื่อมต่อ |
| อินเทอร์เฟซจ่ายไฟขาเข้า | ซ็อกเก็ตตัวผู้ M8 1 ช่อง, 4 พิน |
| อินเทอร์เฟซจ่ายไฟขาลง | ซ็อกเก็ตตัวเมีย M8 1 ช่อง, 4 พิน |
| การใช้กระแสไฟ (แหล่งจ่ายของกล่อง) | 85 mA + โหลดเซนเซอร์ (รวมสูงสุด 0.5 A) |
| การแยกทางไฟฟ้า | แรงดันควบคุม/Fieldbus: ไม่มี; แรงดันควบคุม/I/O: ขึ้นอยู่กับประเภท I/O |
| ระดับการป้องกันการแทรกซึม | IP65 / IP66 / IP67 (เป็นไปตาม EN 60529) |
| อุณหภูมิขณะทำงาน | 0 ถึง +55 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -25 ถึง +85 องศาเซลเซียส |
| ความทนทานต่อการสั่นสะเทือน/แรงกระแทก | เป็นไปตาม EN 60068-2-6 / EN 60068-2-27 |
| ภูมิคุ้มกัน/การแพร่คลื่นรบกวนทางแม่เหล็กไฟฟ้า | เป็นไปตาม EN 61000-6-2 / EN 61000-6-4 |
| น้ำหนักสุทธิต่อหน่วย | 350 g |
| น้ำหนักจัดส่ง (คำนวณแล้ว) | 2.0 กก. |
| ประเภทคอนเน็กเตอร์ | การกำหนดค่าพิน | การกำหนดฟังก์ชัน |
|---|---|---|
| Fieldbus In M23 | ซ็อกเก็ตตัวเมีย 9 พิน | สัญญาณ Lightbus ขาเข้าและลูปป้อนกลับการวินิจฉัย |
| Fieldbus Out M23 | ซ็อกเก็ตตัวผู้ 9 พิน | การขยาย Lightbus ขาลงไปยังโหนดภาคสนามที่อยู่ติดกัน |
| อินพุตไฟ M8 | ตัวผู้ 4 พิน (จ่ายไฟ) | พิน 1: +24 V DC ควบคุม; พิน 2: +24 V DC โหลด; พิน 3: GND ควบคุม; พิน 4: GND โหลด |
| เอาต์พุตกำลัง M8 | ตัวเมีย 4 พิน (ปลายทาง) | ส่งต่อแรงดันควบคุมและแรงดันโหลดไปยัง Extension Box ตัวถัดไป |
IL2300-B400 ออกแบบมาโดยเฉพาะสำหรับสถาปัตยกรรม Beckhoff Lightbus หากการติดตั้งของคุณจำเป็นต้องเปลี่ยนไปใช้เครือข่ายฟิลด์บัสอื่น กลุ่มผลิตภัณฑ์ Beckhoff IP67 Fieldbus Box มีตัวเลือกอื่น เช่น IL2300-B310 (PROFIBUS) หรือ IL2300-B510 (CANopen) สำหรับเครือข่าย Industrial Ethernet รุ่นใหม่ ให้เปลี่ยนไปใช้โมดูลซีรีส์ EtherCAT EP โปรดทราบว่าไฟล์การกำหนดค่าและการกำหนดแมปที่คอมไพล์ใน KS2000 สำหรับ Lightbus ไม่สามารถย้ายไปยังโปรโตคอลอื่นได้โดยตรง หากไม่กำหนดค่าโปรไฟล์ฮาร์ดแวร์ใหม่
เพื่อคงระดับการป้องกัน IP67 ตามที่ระบุไว้ ต้องปิดผนึกขั้วต่อ M23 และ M8 ที่ไม่ได้ใช้งานทั้งหมดด้วยฝาครอบป้องกันเกรดอุตสาหกรรม กระแสไฟจ่ายภายในกล่องจำกัดอยู่ที่ 0.5 A สำหรับเซนเซอร์ที่เชื่อมต่อ ในการใช้งานที่เซนเซอร์ต้องการกระแสสูงกว่า ให้เดินสายไฟเสริมจากแหล่งจ่ายภายนอกแทนการจ่ายไฟโดยตรงผ่านโมดูล โปรดใส่ใจรัศมีการดัดของสายใยแก้วนำแสง Lightbus เป็นพิเศษ การดัดงอแน่นเกินไปอาจทำให้ข้อมูลลดทอนและการสื่อสารฟิลด์บัสขาดหายเป็นระยะ
เมื่อเชื่อมต่ออุปกรณ์ ให้เดินสายแรงดันควบคุมแยกจากสายไฟ AC กระแสสูง เพื่อป้องกันการเหนี่ยวนำทางแม่เหล็กไฟฟ้า ใช้สาย M23 และ M8 แบบมีชีลด์สำหรับสายสื่อสาร เพื่อรักษาความสมบูรณ์ของสัญญาณจากสัญญาณรบกวนความถี่สูง ระหว่างการกำหนดค่าซอฟต์แวร์เบื้องต้นใน KS2000 ตรวจสอบให้แน่ใจว่าที่อยู่ฮาร์ดแวร์ที่กำหนดในเครื่องมือกำหนดค่า PLC ตรงกับโหนดจริงตามลำดับ โดยเฉพาะเมื่อจัดการกับจำนวนส่วนขยาย I/O สูงสุด
คำเตือนสำคัญ:
ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟควบคุมและไฟโหลดทั้งหมดถูกตัดการเชื่อมต่อโดยสมบูรณ์ก่อนเริ่มการติดตั้ง การดัดแปลงการเดินสาย หรือการบำรุงรักษา แรงดันไฟฟ้าชั่วขณะสูงหรือการเปิดทำงานของเครื่องจักรอย่างฉับพลันระหว่างการติดตั้งอาจทำให้เกิดไฟฟ้าช็อตหรือความเสียหายรุนแรงต่อชิ้นส่วนอิเล็กทรอนิกส์ที่ไวต่อความเสียหาย
