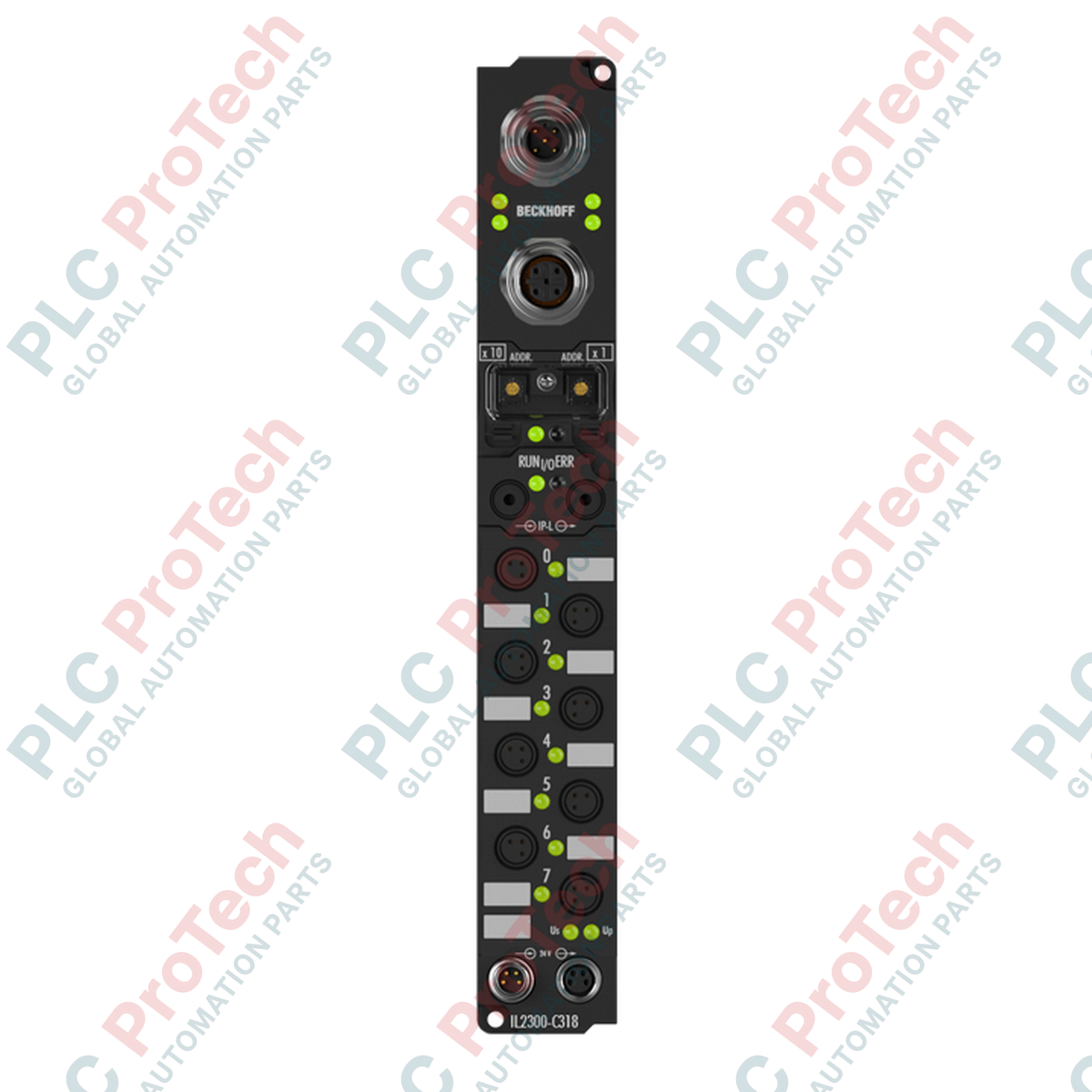

ออกแบบมาเพื่อดำเนินงานอัตโนมัติแบบกระจายศูนย์โดยตรงในสภาพแวดล้อมอุตสาหกรรมที่ท้าทาย Beckhoff IL2300-C318 คือ Fieldbus Box ระดับ IP67 ที่ออกแบบมาสำหรับการกระจายสัญญาณแบบติดตั้งบนเครื่องจักรโดยไม่ต้องใช้ตู้ควบคุม อุปกรณ์อัจฉริยะความสมบูรณ์สูงนี้ผสานการสื่อสาร Profibus DP เข้ากับโหนด I/O ในพื้นที่โดยตรง ช่วยให้ส่งข้อมูลความเร็วสูงได้ถึง 12 Mbaud พร้อมการตรวจจับอัตราบอดอัตโนมัติ ด้วยการใช้คอนเน็กเตอร์ M12 และ M8 ที่แข็งแรง โมดูลจึงลดแรงงานในการเดินสายภาคสนาม พร้อมมอบการป้องกันเชิงกลที่ยอดเยี่ยมต่อความชื้น ฝุ่น และแรงสั่นสะเทือน
| ผู้ผลิต | Beckhoff Automation |
| รุ่น / หมายเลขสินค้า | IL2300-C318 |
| อินเทอร์เฟซการกำหนดค่า | ซอฟต์แวร์กำหนดค่า KS2000 หรือตัวควบคุมมาสเตอร์ DP-V1 |
| อัตราการถ่ายโอนข้อมูล | 9.6 kbaud ถึง 12 Mbaud (ตรวจจับอัตโนมัติ) |
| แรงดันไฟเลี้ยงควบคุม | 24 V DC (-15% / +20%) |
| การใช้กระแสไฟฟ้าภายในกล่อง | 85 mA + โหลดเซนเซอร์ (สูงสุด 0.5 A) |
| การแยกทางไฟฟ้า | แรงดันควบคุม/ฟิลด์บัส: ไม่มี; แรงดันควบคุม/I/O: ขึ้นอยู่กับประเภท I/O |
| ระดับการป้องกัน | IP65, IP66, IP67 (เป็นไปตาม EN 60529) |
| ช่วงอุณหภูมิการทำงาน | 0 ถึง +55 องศาเซลเซียส |
| ช่วงอุณหภูมิการจัดเก็บ | -25 ถึง +85 องศาเซลเซียส |
| ความทนทานต่อการสั่นสะเทือน/แรงกระแทก | เป็นไปตาม EN 60068-2-6 / EN 60068-2-27 |
| มาตรฐาน EMC | เป็นไปตาม EN 61000-6-2 / EN 61000-6-4 |
| การรับรอง | CE, UL |
| ประเทศต้นกำเนิด | เยอรมนี |
| น้ำหนักจัดส่ง (คำนวณ) | 2.0 กก. |
| ขนาดบรรจุภัณฑ์ (คำนวณ) | 185 x 65 x 55 มม. |
| คอนเน็กเตอร์ / อินเทอร์เฟซ | ประเภทการจัดวางพิน | การกำหนดฟังก์ชัน |
|---|---|---|
| อินพุต Profibus | ปลั๊ก M12, 5 พิน, เข้ารหัส B | พิน 1: VP (+5V), พิน 2: RxD/TxD-N (สาย A), พิน 3: DGND, พิน 4: RxD/TxD-P (สาย B), พิน 5: ชีลด์ |
| เอาต์พุต Profibus | ซ็อกเก็ต M12, 5 พิน, เข้ารหัส B | การเชื่อมต่อวนผ่านขาออกในตัว (รูปแบบขั้วต่อที) |
| ทางป้อนแหล่งจ่ายไฟ | M8 ตัวผู้ 4 พิน | Pin 1: +24 V DC (Us ควบคุม), Pin 2: +24 V DC (Up โหลด), Pin 3: GNDs, Pin 4: GNDp |
| ไฟฟ้าขาออก | M8 ตัวเมีย 4 พิน | การเดินสายผ่านไปยังหน่วย PLC-Box ถัดไป |
IL2300-C318 ใช้งานร่วมกับระบบมาสเตอร์ Profibus-DP Class 1 หรือ Class 2 มาตรฐานใด ๆ ได้โดยตรง เมื่ออัปเกรดระบบ Beckhoff รุ่นเก่า โปรดตรวจสอบว่าไฟล์การกำหนดค่าของคุณใช้โปรไฟล์ GSD ที่ถูกต้องและตรงกับสถานะรุ่นฮาร์ดแวร์ของอุปกรณ์ ขนาดและตำแหน่งติดตั้งยังคงเข้ากันได้แบบย้อนกลับกับ Fieldbus Box รุ่นเก่าของ Beckhoff ทำให้การเปลี่ยนแทนทางกลโดยตรงทำได้ง่าย
จุดที่มักเกิดความขัดข้องในระบบติดตั้งบนเครื่องจักรแบบกระจายศูนย์คือขีดจำกัดกระแสรวมของระบบจ่ายไฟ M8 แม้ว่าอุปกรณ์อิเล็กทรอนิกส์ในแต่ละกล่องจะใช้กระแสเพียง 85 mA แต่กระแสรวมที่ไหลผ่านการเชื่อมต่อวนผ่าน M8 ต้องไม่เกิน 4 A หากโหลดเซนเซอร์ในพื้นที่ของคุณเกินพิกัดรวมนี้ ต้องติดตั้งบล็อกจ่ายไฟแยกต่างหากเพื่อป้องกันขั้วต่อร้อนจัดจนเกิดความเสียหายร้ายแรง
ตรวจสอบให้แน่ใจเสมอว่าอุปกรณ์บล็อกตัวสุดท้ายบนสาย Profibus มีตัวปิดปลาย M12 แบบแอ็กทีฟเฉพาะติดตั้งอยู่ที่ซ็อกเก็ตปลายทาง อิมพีแดนซ์เครือข่ายที่ไม่ถูกต้องมักทำให้การสื่อสารที่ความเร็ว 12 Mbaud หลุดเป็นระยะ ซึ่งวินิจฉัยได้ยาก เมื่อใช้ KS2000 สำหรับตั้งค่าพารามิเตอร์ภาคสนาม ตรวจสอบให้แน่ใจว่าแรงดันควบคุมมีเสถียรภาพ แรงดันควบคุมต่ำ (ต่ำกว่า 20.4 V DC) จะขัดจังหวะลำดับการเขียน EEPROM และทำให้เกิดข้อผิดพลาดพารามิเตอร์เสียหาย
คำเตือนสำคัญ
ห้ามดำเนินการปรับเปลี่ยนการเดินสายหรือเชื่อมต่อขั้วต่อใด ๆ ขณะที่แหล่งจ่ายไฟของระบบยังมีพลังงานอยู่ ตรวจสอบให้แน่ใจว่าเส้นทางจ่ายไฟ 24 V DC ขาเข้าทั้งหมด (Us และ Up) ถูกตัดแยกและติดป้ายห้ามใช้งานก่อนการซ่อมบำรุง การไม่แยกวงจรไฟฟ้าทั้งสองวงจรอาจทำให้ชิปฟิลด์บัสสำหรับการวินิจฉัยเสียหายหรืออุปกรณ์ขัดข้อง
ยึด Fieldbus Box บนพื้นผิวเรียบที่ทนต่อแรงสั่นสะเทือนอย่างแน่นหนา โดยใช้สกรู M4 สองตัวผ่านหูยึดในตัว แรงบิดสูงสุด: 1.2 Nm
เชื่อมต่อสาย Profibus DP ขาเข้ากับปลั๊ก M12 แบบ B-coded 5 พิน โดยตรวจสอบให้แนวร่องกำหนดตำแหน่งตรงกันอย่างสมบูรณ์ก่อนขันปลอกให้แน่นด้วยมือ
เชื่อมต่อสายไฟ M8 ตรวจสอบว่า Pin 1 (แรงดันควบคุม) และ Pin 2 (แรงดันโหลด) ถูกแยกจากกันอย่างถูกต้อง หากการใช้งานของคุณต้องการฟังก์ชันหยุดระบบเพื่อความปลอดภัยแบบอิสระ
ติดตั้งฝาครอบป้องกันระดับ IP67 ที่การเชื่อมต่อ M12 และ M8 ที่ไม่ได้ใช้งานทั้งหมด เพื่อรับรองว่าความทนทานต่อความชื้นและฝุ่นตามพิกัดยังคงเดิม
