BECKHOFF

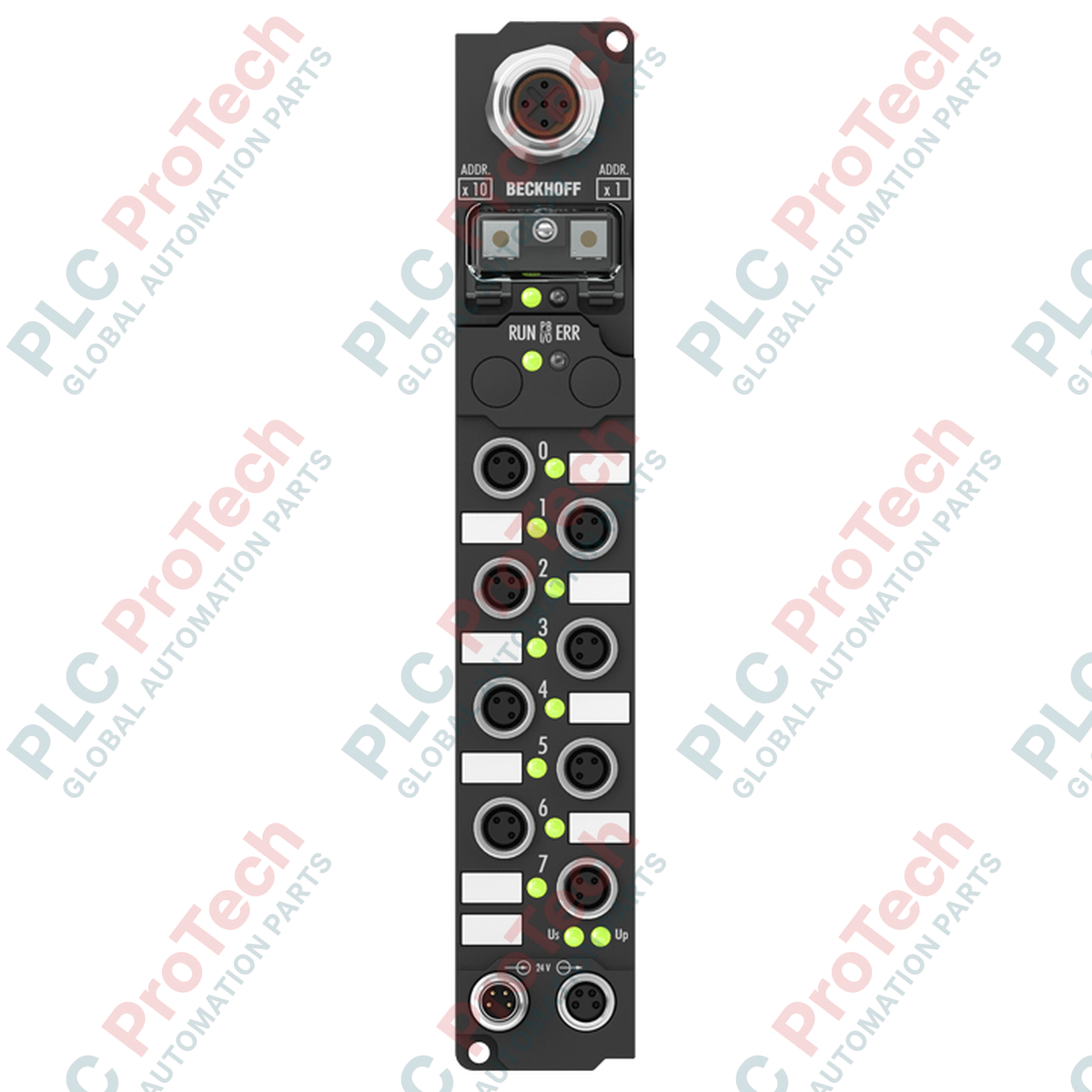

Beckhoff IP1011-B730 Fieldbus Box โมดูลอินพุตดิจิทัล 8 ช่อง

SKU IP1011-B730

มีในสต็อก
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: BECKHOFF

  • Product No.: IP1011-B730

  • Country of origin:เยอรมนี

  • Product Type: โมดูลฟิลด์บัส PLC

  • Payment: T/T, Western Union

  • Weight: 2000g

  • Dimensions: 30 มม. x 175 มม. x 26.5 มม.

  • Shipping port: Xiamen

  • Warranty: 12 months

คำอธิบาย

ออกแบบมาสำหรับการรับสัญญาณไบนารีแบบกระจายในสภาพแวดล้อมทางกายภาพที่สมบุกสมบัน โมดูล IO อุตสาหกรรมนี้เชื่อมต่อโดยตรงกับระบบฟิลด์บัสอนุกรม โดย Beckhoff IP1011-B730 กระจายอินพุตดิจิทัล 8 ช่องในระดับภาคสนาม และส่งข้อมูลสถานะผ่าน Modbus RTU/ASCII ไปยังคอนโทรลเลอร์อุตสาหกรรมมาตรฐาน ทำงานที่ 24 V DC พร้อมระบบจ่ายไฟให้เซนเซอร์ที่ป้องกันการลัดวงจร และการกรองอินพุตที่รวดเร็ว 0.2 มิลลิวินาที ซึ่งเหมาะสำหรับการติดตามความเร็วสูง

คุณสมบัติ

  • ช่องอินพุตดิจิทัล 8 ช่อง พร้อมอินเทอร์เฟซการเชื่อมต่อแบบเกลียว M8
  • อินเทอร์เฟซฟิลด์บัส Modbus ในตัว รองรับโปรโตคอล RTU และ ASCII
  • รองรับแรงดันอินพุตช่วงกว้าง (-15% ถึง +20%) สอดคล้องตาม EN 61131-2 ประเภท 2
  • ระดับการป้องกันสภาพแวดล้อม IP65/66/67 ครบถ้วน สำหรับการติดตั้งโดยไม่ต้องใช้ตู้ควบคุม
  • การกำหนดแอดเดรสที่ยืดหยุ่นด้วยสวิตช์หมุนแบบแมนนวลหรือซอฟต์แวร์ KS2000

การใช้งาน

  • การรวมสัญญาณเซนเซอร์ระดับภาคสนามในสายการผลิตและประกอบยานยนต์
  • การประมวลผล I/O แบบกระจายในเครือข่ายสายพานลำเลียงสำหรับขนถ่ายวัสดุ
  • การตรวจสอบสัญญาณดิจิทัลระยะไกลในสถานีผลิตน้ำและบำบัดน้ำเสียของเทศบาล
  • การเดินสายบนเครื่องจักรสำหรับเครื่องจักรบรรจุ คัดแยก และจัดเรียงบนพาเลท

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ ข้อมูลจำเพาะ
ผู้ผลิต Beckhoff
หมายเลขชิ้นส่วน IP1011-B730
ซีรีส์ผลิตภัณฑ์ กล่องฟิลด์บัส
จำนวนอินพุต 8
ประเภทการเชื่อมต่อ M8 (ชนิดเกลียว)
ตัวกรองอินพุต 0.2 มิลลิวินาที
แรงดันพิกัด 24 V DC (-15 % / +20 %)
แรงดันสัญญาณ "0" -3 ถึง +5 V (EN 61131-2, ประเภท 2)
แรงดันสัญญาณ "1" 11 ถึง 30 V (EN 61131-2, ประเภท 2)
กระแสอินพุต โดยทั่วไป 6 mA
ไฟเลี้ยงเซนเซอร์ สูงสุด 0.5 A (ป้องกันการลัดวงจร, รวม)
โปรโตคอล Modbus RTU / ASCII
อัตราบอด 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400 บอด
อินเทอร์เฟซบัส ซ็อกเก็ต M12 1 จุด, 5 พิน, เข้ารหัส B
กระแสไฟเลี้ยงกล่อง 45 mA + กระแสเซนเซอร์
การแยกทางไฟฟ้า แรงดันควบคุม / ฟิลด์บัส: มี
วัสดุ PA6 (โพลิเอไมด์)
ขนาด (กว้าง x สูง x ลึก) 30 มม. x 175 มม. x 26.5 มม.
อุณหภูมิขณะทำงาน 0 ถึง +55 องศาเซลเซียส
อุณหภูมิในการจัดเก็บ -25 ถึง +85 องศาเซลเซียส
ระดับการป้องกัน IP65/66/67 (สอดคล้องตาม EN 60529)
น้ำหนัก ประมาณ 210 กรัม
น้ำหนักจัดส่ง (คำนวณ) 2.0 กก.

การเชื่อมต่อและอินเทอร์เฟซ

การเชื่อมต่ออินเทอร์เฟซ ประเภทขั้วต่อ การกำหนดฟังก์ชัน
ไฟเลี้ยงเข้า ซ็อกเก็ตตัวผู้ M8 1 จุด, 4 พิน อินพุตจ่ายแรงดันควบคุม (24 V DC)
ไฟเลี้ยงปลายทาง ซ็อกเก็ตตัวเมีย M8 1 จุด, 4 พิน การเชื่อมต่อแรงดันควบคุมต่อผ่านไปยังโมดูลข้างเคียง
พอร์ตฟิลด์บัส ซ็อกเก็ต M12 1 จุด, 5 พิน, เข้ารหัส B การเชื่อมต่อสื่อสาร Modbus RTU/ASCII
อินพุตดิจิทัล (0-7) เต้ารับแบบขันสกรู M8 จำนวน 8 จุด การเชื่อมต่อเซนเซอร์แบบ 3 สาย (24V DC, GND, สัญญาณ)

รุ่นทางเลือกและความเข้ากันได้

IP1011-B730 อยู่ในตระกูล Beckhoff Modbus Fieldbus Box โดยทำหน้าที่เทียบเท่าโดยตรงกับการกำหนดค่า IP1011 รุ่นเก่าที่ใช้การสื่อสารชั้นกายภาพ RS485 แม้จะใช้งานร่วมกับสภาพแวดล้อมซอฟต์แวร์ TwinCAT มาตรฐานผ่านไลบรารีมาสเตอร์ Modbus ได้อย่างสมบูรณ์ แต่ต้องกำหนดที่อยู่ด้วยตนเองผ่านสวิตช์หมุนหรืออินเทอร์เฟซสายเคเบิลกำหนดค่า KS2000 เมื่อเปลี่ยนหน่วยจากระบบเดิมต่างรุ่น

ข้อผิดพลาดที่ควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

กระแสจ่ายรวมสะสมของเซนเซอร์ผ่านการเชื่อมต่ออินพุต M8 ทั้ง 8 จุดต้องไม่เกิน 0.5 A หากเกินค่าพิกัดรวมนี้ ระบบป้องกันการลัดวงจรภายในจะทำงานและตัดการจ่ายไฟไปยังเซนเซอร์ที่เชื่อมต่อทั้งหมดชั่วคราว เมื่อติดตั้งอุปกรณ์ในสภาพแวดล้อมที่มีสัญญาณรบกวนทางไฟฟ้าสูง ตรวจสอบให้แน่ใจว่าชีลด์ RS485 ต่อลงกราวด์อย่างถูกต้องผ่านตัวเรือนขั้วต่อ M12 แบบ B-coded เพื่อป้องกันแพ็กเก็ตข้อความสูญหายหรือเกิดข้อผิดพลาด CRC บน Modbus

เคล็ดลับการเริ่มใช้งานและการเดินสาย

กำหนดที่อยู่สถานีก่อนติดตั้งโมดูลในบริเวณที่เข้าถึงได้ยากเสมอ สวิตช์กำหนดที่อยู่จะอยู่ใต้ฝาครอบป้องกันใสด้านหน้าตัวเครื่อง ตรวจสอบให้แน่ใจว่าซีลอีลาสโตเมอร์ในตัวนั่งอยู่ในร่องอย่างถูกต้องเมื่อยึดฝาครอบกลับ หากจัดแนวปะเก็นไม่ถูกต้อง จะทำให้การซีลป้องกันความชื้นระดับ IP67 เสื่อมประสิทธิภาพ และอาจทำให้ของเหลวซึมเข้าไปจนเกิดการกัดกร่อนของแผงวงจรภายใน

แนวทางการติดตั้ง

คำเตือนสำคัญ: ตัดไฟจากแหล่งจ่ายไฟควบคุมหลักและแหล่งจ่ายไฟโหลดทั้งหมดก่อนเริ่มการติดตั้งทางกายภาพหรือการปรับแก้สายไฟ การไม่ตัดไฟระบบอาจทำให้เกิดประกายไฟที่ขั้วต่อ ไฟฟ้าช็อต และความเสียหายต่อวงจรทรานซีฟเวอร์บัสภายใน
1
วางโมดูลบนพื้นผิวติดตั้งเรียบ และยึดด้วยสกรู M3 สองตัวผ่านรูยึดเส้นผ่านศูนย์กลาง 3.5 มม. แรงบิดต้องไม่เกิน 0.5 Nm
2
ถอดฝาครอบป้องกันที่อยู่ กำหนดที่อยู่เครือข่ายด้วยสวิตช์หมุน แล้วติดตั้งฝาครอบกลับอย่างระมัดระวัง โดยตรวจสอบให้แน่ใจว่าซีลอยู่ในแนวที่ถูกต้อง
3
เชื่อมต่อสาย Modbus M12 แบบ B-coded และขันแหวนคัปปลิงให้แน่น เพื่อคงระดับการป้องกัน IP ต่อสภาพแวดล้อม
4
เชื่อมต่อสายจ่ายไฟ M8 แบบ 4 พิน หากจ่ายไฟแบบวนต่อไปยังโมดูลที่อยู่ติดกัน ให้เชื่อมต่อสาย M8 downstream
5
เชื่อมต่อสายเซนเซอร์อินพุตดิจิทัล M8 ตรวจสอบให้แน่ใจว่าพอร์ตที่ไม่ได้ใช้งานถูกปิดผนึกด้วยฝาครอบป้องกัน เพื่อคงความสมบูรณ์ในการป้องกันสภาพแวดล้อม

FAQ

กำหนดที่อยู่สถานีบน IP1011-B730 อย่างไร

กำหนดที่อยู่สถานี Modbus ได้ทั้งแบบแมนนวลผ่านสวิตช์เลือกที่อยู่เชิงกลซึ่งอยู่ใต้ฝาครอบใสด้านหน้า หรือกำหนดด้วยโปรแกรมโดยใช้ซอฟต์แวร์กำหนดค่า KS2000

ความจุกระแสไฟฟ้าสูงสุดสำหรับแหล่งจ่ายไฟเซนเซอร์อยู่ที่เท่าใด

โมดูลนี้มีแหล่งจ่ายไฟเซนเซอร์ที่ป้องกันการลัดวงจร โดยจำกัดกระแสรวมของช่องอินพุตทั้ง 8 ช่องไว้ที่ 0.5 A

โมดูลนี้รองรับทั้งรูปแบบ Modbus RTU และ ASCII หรือไม่

ใช่ โมดูลนี้รองรับทั้งโปรโตคอล Modbus RTU และ Modbus ASCII ซึ่งสามารถกำหนดค่าได้ผ่านอินเทอร์เฟซเครือข่าย

ต้องใช้สายเคเบิลประเภทใดสำหรับลิงก์ RS485 Modbus

ต้องใช้สายเคเบิลทองแดงแบบคู่บิดเกลียวมีชีลด์ โดยมีพื้นที่หน้าตัดขั้นต่ำ 2 x 0.25 ตารางมิลลิเมตร เพื่อให้สัญญาณมีความสมบูรณ์และทนทานต่อสัญญาณรบกวนได้ดีที่สุด
