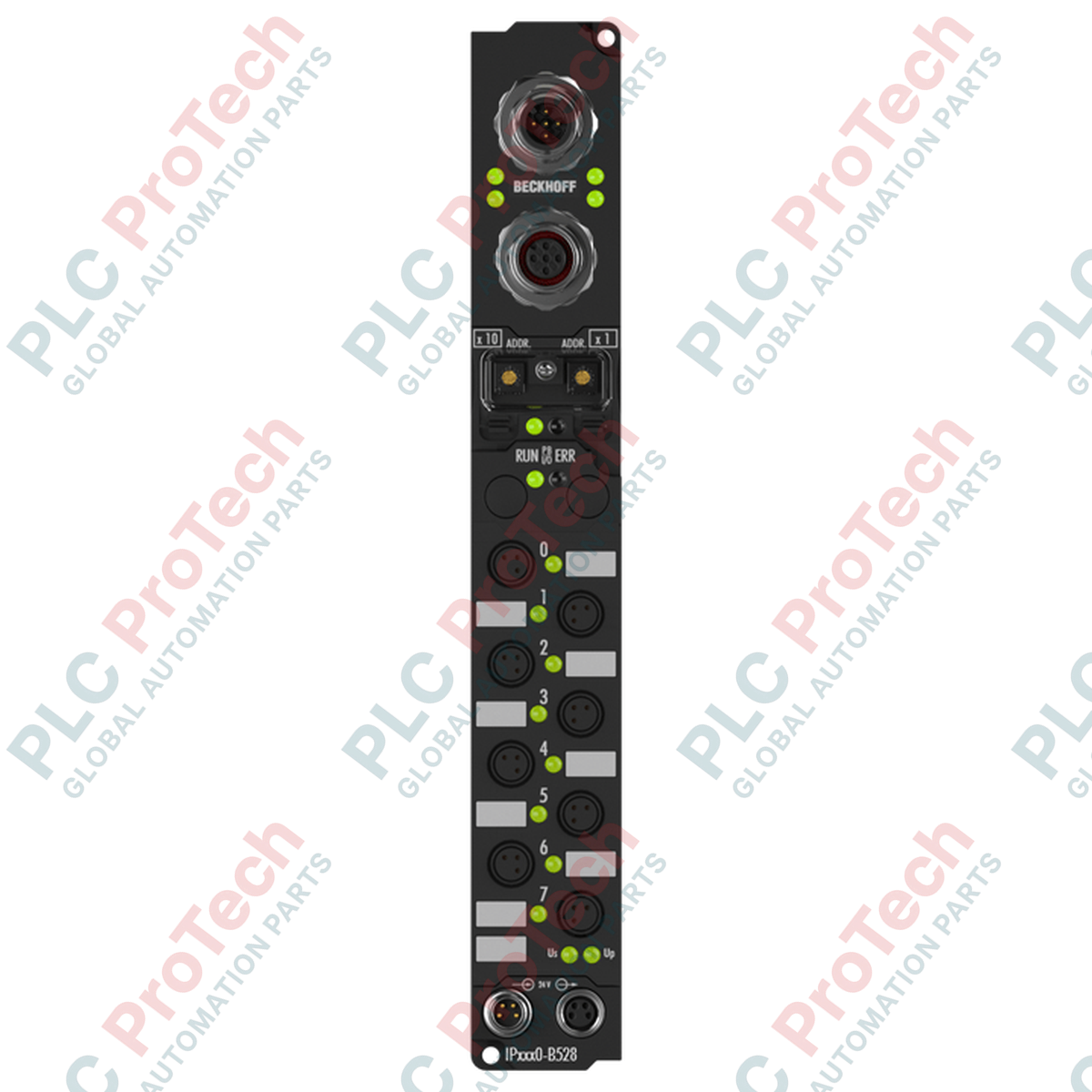

ออกแบบมาเพื่อการควบคุมฟิลด์แบบดิจิทัลเฉพาะจุด Beckhoff IP2000-B528 Fieldbus Box ประสานงานสัญญาณแบบกระจายศูนย์ในพื้นที่สภาพแวดล้อมรุนแรงโดยไม่ต้องใช้ตู้ไฟฟ้าป้องกัน อุปกรณ์ I/O ระยะไกลสำหรับติดตั้งกับเครื่องจักรนี้ทำงานโดยตรงบน เครือข่าย DeviceNet และมี เอาต์พุตดิจิทัล 8 ช่อง พิกัด 24 V DC และ 0.5 A ต่อช่อง อุปกรณ์มาพร้อมโครงสร้างขั้วต่อ T แบบ M12 ในตัว ช่วยลดความจำเป็นในการเดินสายภายนอก ขณะที่การเชื่อมต่อแบบสแน็ปขนาด 8 มม. ช่วยให้เข้าหัวสายภาคสนามได้อย่างรวดเร็ว ตัวเรือนโพลิเอไมด์ที่แข็งแรงให้การซีลป้องกันน้ำและฝุ่นระดับ IP67 อย่างครบถ้วน จึงมีความน่าเชื่อถือเป็นพิเศษสำหรับสถาปัตยกรรมระบบอัตโนมัติแบบกระจายศูนย์ในงานผลิต บรรจุภัณฑ์ และการขนถ่ายวัสดุ
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Beckhoff |
| หมายเลขรุ่น | IP2000-B528 |
| อินเทอร์เฟซฟิลด์บัส | DeviceNet (ปลั๊ก M12 1 ตัว แบบ 5 พิน; แจ็ก M12 1 ตัว แบบ 5 พิน) |
| อัตราการถ่ายโอนข้อมูล | 125 kBaud, 250 kBaud, 500 kBaud (ตรวจจับอัตโนมัติ) |
| จำนวนเอาต์พุต | เอาต์พุตดิจิทัล 8 ช่อง |
| ประเภทเอาต์พุต | โหลดแบบความต้านทาน โหลดเหนี่ยวนำ และโหลดหลอดไฟ |
| แรงดันเอาต์พุตพิกัด | 24 V DC (-15% / +20%) |
| กระแสเอาต์พุตสูงสุด | 0.5 A ต่อช่อง (ป้องกันการลัดวงจรแยกอิสระ) |
| อินพุตแหล่งจ่ายไฟ | แรงดันควบคุม 24 V DC (Us) ผ่าน M8 แบบ 4 พิน |
| การแยกทางไฟฟ้า | 500 V (แรงดันควบคุมถึงฟิลด์บัส) |
| ระดับการป้องกัน | IP65 / IP66 / IP67 (เป็นไปตาม EN 60529) |
| วัสดุตัวเรือน | PA6 (โพลิเอไมด์) |
| อุณหภูมิการทำงาน | 0 ถึง +55 องศาเซลเซียส |
| อุณหภูมิการจัดเก็บ | -25 ถึง +85 องศาเซลเซียส |
| ขนาด (W x H x D) | 30 มม. x 210 มม. x 26.5 มม. |
| น้ำหนักจัดส่ง (คำนวณแล้ว) | 2.0 กก. |
| พอร์ตการเชื่อมต่อ | หมายเลขพิน | การกำหนดสัญญาณ |
|---|---|---|
| บัส DeviceNet (M12) | ขา 1 | ชีลด์ |
| ขา 2 | V+ (แหล่งจ่ายไฟเครือข่าย) | |
| ขา 3 | V- (สายร่วมของเครือข่าย) | |
| ขา 4 | CAN_H (ข้อมูลสูง) | |
| พิน 5 | CAN_L (ข้อมูลต่ำ) | |
| แหล่งจ่ายไฟ (จุดจ่าย M8) | ขา 1 | แรงดันควบคุม Us (+24 V DC) |
| ขา 2 | แรงดันโหลด Up (+24 V DC) | |
| ขา 3 | แรงดันควบคุม Us (0 V) | |
| ขา 4 | แรงดันโหลด Up (0 V) |
IP2000-B528 ต้องใช้ไฟล์ข้อมูลอิเล็กทรอนิกส์ DeviceNet รุ่นเก่า (ไฟล์ EDS) เฉพาะรุ่นเพื่อให้แมปข้อมูลได้อย่างถูกต้องใน RSNetWorx หรือชุดซอฟต์แวร์ออกแบบเครือข่ายเทียบเท่า ตรวจสอบให้แน่ใจว่าเครื่องมือกำหนดค่าของคุณอัปเดตด้วยโปรไฟล์ Beckhoff DeviceNet ที่ตรงกัน หากเปลี่ยนไปใช้ระบบย่อยแบบโมดูลอื่น เช่น IP2000-B510 (CANopen) โปรดทราบว่าแม้แบบแม่แบบการติดตั้งทางกายภาพจะตรงกัน แต่โปรโตคอลเครือข่ายภายในจำเป็นต้องตั้งโปรแกรมใหม่ทั้งหมดในระดับมาสเตอร์
แม้รูปแบบการเชื่อมต่อแบบกดล็อกขนาด 8 มม. จะช่วยลดพื้นที่ติดตั้ง แต่ควรตรวจสอบให้สายภาคสนามใช้ขั้วต่อแบบกดล็อกตัวเมียที่เข้าคู่กัน พร้อมแหวนซีลที่ยึดแน่นเพื่อคงระดับการป้องกันน้ำและฝุ่น IP67 อะแดปเตอร์สกรูแบบเกลียวไม่สามารถติดตั้งโดยตรงกับปลอกขั้วต่อแบบกดล็อกเร็วเหล่านี้ได้ นอกจากนี้ ควรตรวจสอบโหลดเหนี่ยวนำ เช่น ขดลวดโซลินอยด์ ว่ามีวงจรลดแรงดันย้อนกลับภายในหรือไม่เสมอ แม้ว่าทรานซิสเตอร์เอาต์พุตจะมีวงจรป้องกันความร้อนและการลัดวงจรก็ตาม
ตัดแยก Us (แหล่งจ่ายควบคุม) และ Up (แหล่งจ่ายโหลด) ทุกครั้งเมื่อนำไปใช้ในระบบที่มีวงจรความปลอดภัยในตัว การแยกหน้าสัมผัสจ่ายไฟเหล่านี้ที่จุดจ่าย M8 ช่วยให้สามารถตัดกำลังแอคชูเอเตอร์ (Up) ทางกายภาพเมื่อเกิดเหตุหยุดฉุกเฉิน ขณะที่ยังคงให้การสื่อสาร DeviceNet และการติดตามลอจิกภายในทำงานผ่านสายควบคุม (Us) ต้องต่อกราวด์ผ่านหูยึดโลหะของโมดูลโดยตรงเข้ากับแชสซีของเครื่องจักร
คำเตือนด้านความปลอดภัยที่สำคัญ
ตัดแยกแหล่งจ่ายเสริม 24 V DC และสายจ่ายไฟบัสเครือข่ายทั้งหมดก่อนติดตั้งหรือเชื่อมต่อ Fieldbus Box หากไม่ตัดพลังงานจากสายไฟภายนอกทั้งหมด อาจทำให้เกิดการลัดวงจรโดยไม่ตั้งใจ ความเสียหายต่อฮาร์ดแวร์ หรือการทำงานของแอคชูเอเตอร์โดยไม่คาดคิด
ยึดแชสซีโมดูลกับพื้นผิวโครงสร้างที่เรียบและแข็งแรงโดยใช้ตัวยึดขนาด M3 จำนวนสองตัวผ่านรูยึดในตัวขนาดเส้นผ่านศูนย์กลาง 3.5 มม. ยึดแชสซีให้แน่นเพื่อสร้างทางนำสำหรับป้องกัน EMI ที่แข็งแรง
กำหนดที่อยู่โหนดเครือข่าย DeviceNet ทางกายภาพ (MAC ID) และอัตราบอดในการทำงานตามเอกสาร โดยใช้เครื่องมือสำหรับการเริ่มใช้งานระบบ (เช่น KS2000 หรือซอฟต์แวร์เทียบเท่า) ก่อนเริ่มใช้งานเครือข่ายขั้นสุดท้าย
เสียบสายหลักหรือสายแยกของเครือข่าย DeviceNet เข้ากับอินเทอร์เฟซบัสปลั๊กและเต้ารับ M12 ขันขั้วต่อด้วยมือให้แน่นเพื่อให้เกิดซีลกันน้ำระดับ IP67
เชื่อมต่ออินพุตแหล่งจ่าย M8 (Us และ Up) โดยยึดแหวนจ่ายไฟทั้งสองวงให้แน่น จากนั้นกดปลั๊กสัญญาณเอาต์พุตดิจิทัลขนาด 8 มม. เข้ากับขั้วเอาต์พุตที่กำหนดจนเข้าล็อก
