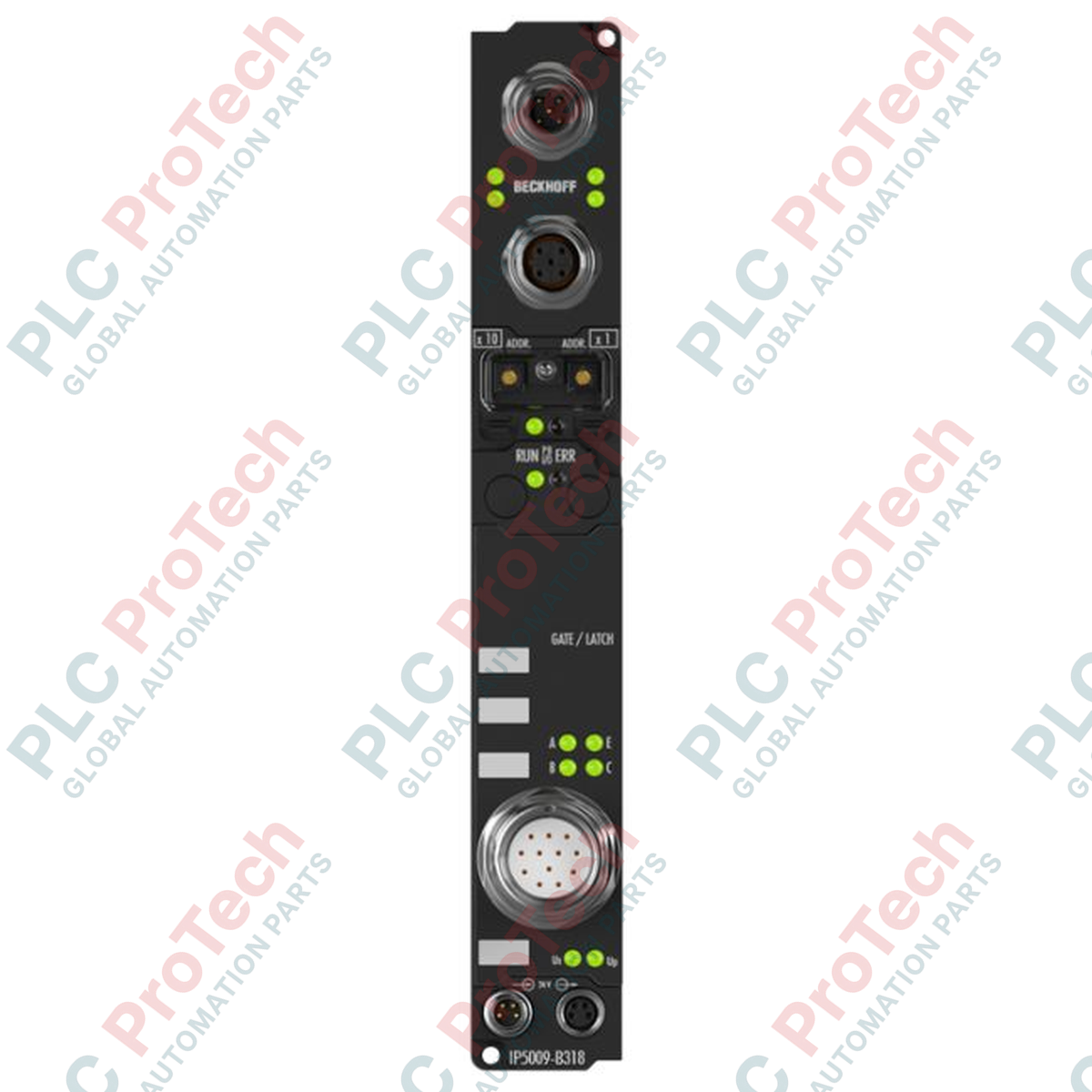

โมดูล Fieldbus Box Beckhoff IP5009-B310

SKU IP5009-B310

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: IP5009-B310
Country of origin:เยอรมนี
Product Type: โมดูล Fieldbus Box
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ประสิทธิภาพการทำงานแบบกระจายศูนย์เกิดขึ้นในระดับเครื่องจักรด้วย Beckhoff IP5009-B310 ซึ่งเป็น Fieldbus Box ประสิทธิภาพสูงที่ออกแบบมาเพื่อเชื่อมต่อเซนเซอร์และแอคชูเอเตอร์โดยตรงภายในเครือข่าย PROFIBUS DP ด้วยการไม่จำเป็นต้องใช้ตู้ควบคุมป้องกัน อุปกรณ์นี้จึงให้การเชื่อมต่อทางกายภาพโดยตรงกับกระบวนการภาคสนาม โมดูลรองรับการตรวจจับอัตราการส่งข้อมูลอัตโนมัติสูงสุด 12 Mbaud และเข้ากันได้อย่างสมบูรณ์กับ ส่วนขยาย DP-V1 ทำให้สามารถกำหนดค่าได้อย่างยืดหยุ่นโดยตรงผ่านตัวควบคุมแม่ข่ายหรือเครื่องมือซอฟต์แวร์เฉพาะทาง KS2000 การออกแบบที่แข็งแรงทนทานช่วยคงความสมบูรณ์ของโครงสร้างและความน่าเชื่อถือของสัญญาณภายใต้ปัจจัยความเค้นรุนแรงในอุตสาหกรรม

คุณสมบัติ

อินเทอร์เฟซ PROFIBUS ความเร็วสูง: การตรวจจับอัตราบอดอัตโนมัติสูงสุด 12 Mbaud ช่วยให้ผสานการสื่อสารกับ PLC แม่ข่ายได้อย่างราบรื่น
ความยืดหยุ่นในการกำหนดค่า: รองรับการตั้งค่าพารามิเตอร์อย่างครบถ้วนผ่านอินเทอร์เฟซอนุกรม KS2000 หรือโดยตรงผ่านระบบควบคุม
มาตรฐาน IP65/66/67 ที่แข็งแรงทนทาน: ตัวเรือนเกรดอุตสาหกรรมแบบปิดผนึกช่วยให้ติดตั้งโดยตรงบนเครื่องจักรได้โดยไม่ต้องมีอุปกรณ์ป้องกันเพิ่มเติม
การจัดวางขั้วต่อสำหรับอุตสาหกรรม: มาพร้อมการเชื่อมต่อ M12 แบบเข้ารหัส B มาตรฐานเพื่อความสมบูรณ์ของฟิลด์บัส พร้อมจุดต่อไฟแบบ M8
การวินิจฉัยขั้นสูง: ติดตามระดับโหลดและแรงดันควบคุมแบบไดนามิกได้โดยตรงผ่านเครือข่ายควบคุม

การใช้งาน

โรงงานระบบอัตโนมัติแบบกระจายศูนย์และสายการประกอบการผลิตยานยนต์
ระบบขนถ่ายวัสดุ สายพานลำเลียง และสถานีคัดแยก
สภาพแวดล้อมกระบวนการที่มีการสั่นสะเทือนสูง ซึ่งต้องการการรวบรวมสัญญาณเซนเซอร์โดยตรงที่เครื่องจักร
การติดตั้งเครื่องจักรบรรจุภัณฑ์ที่ต้องการระบบกระจาย I/O แบบกะทัดรัดและไม่ต้องใช้ตู้ควบคุม

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่าข้อมูลจำเพาะ
ผู้ผลิต	Beckhoff
รหัสรุ่น	IP5009-B310
อัตราการถ่ายโอนข้อมูล	ตรวจจับอัตโนมัติได้สูงสุด 12 Mbaud
อินเทอร์เฟซบัส	ช่องต่อ M12 จำนวน 1 ช่อง, 5 พิน, เข้ารหัส B
สื่อสำหรับถ่ายโอนข้อมูล	สายทองแดงมีชีลด์ 2 x 0.25 mm²
แหล่งจ่ายแรงดันควบคุม	24 V DC (-15% / +20%)
แรงดันโหลด	ขึ้นอยู่กับประเภท I/O ที่เชื่อมต่อ
กระแสไฟเลี้ยงกล่องภายใน	85 mA + กระแสที่เซนเซอร์ใช้ (ขีดจำกัดสูงสุด 0.5 A)
การแยกทางไฟฟ้า	แรงดันควบคุมไปยังฟิลด์บัส: ไม่มี; แรงดันควบคุมไปยัง I/O: ขึ้นอยู่กับประเภท I/O
เวลาในการถ่ายโอนข้อมูล	0.5 มิลลิวินาทีโดยประมาณ (อ้างอิงการทดสอบกับ 10 สถานีที่มี I/O แบบ 32 บิตต่อสถานี)
ช่วงอุณหภูมิขณะทำงาน	0 ถึง +55 องศาเซลเซียส
ช่วงอุณหภูมิในการจัดเก็บ	-25 ถึง +85 องศาเซลเซียส
ความต้านทานต่อการสั่นสะเทือน / แรงกระแทก	เป็นไปตาม EN 60068-2-6 / EN 60068-2-27
ภูมิคุ้มกันทาง EMC / การปล่อยสัญญาณรบกวน	เป็นไปตาม EN 61000-6-2 / EN 61000-6-4
ระดับการป้องกัน	IP65 / IP66 / IP67 (เป็นไปตาม EN 60529)
มาตรฐานรับรอง	CE, UL
น้ำหนักจัดส่ง (คำนวณ)	2.0 กก.

การเชื่อมต่อและอินเทอร์เฟซ

คำอธิบายพอร์ต	ข้อมูลจำเพาะของขั้วต่อ	การกำหนดฟังก์ชัน
อินพุต PROFIBUS	ซ็อกเก็ต M12 1 x, 5 พิน, รหัส B	การสื่อสารข้อมูลบัสฟิลด์ขาเข้า
การป้อนกำลังไฟ	M8 ตัวผู้ 1 x, 4 พิน	ช่องรับไฟเลี้ยงแรงดันควบคุม 24 V DC
ไฟเลี้ยงต่อไปยังอุปกรณ์ถัดไป	M8 ตัวเมีย 1 x, 4 พิน	การเชื่อมต่อแบบเดซี่เชนไปยังยูนิตถัดไป

ข้อมูลเชิงลึกทางวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

IP5009-B310 ทำงานได้อย่างราบรื่นกับการกำหนดค่า PROFIBUS DP Master ทั้งรุ่นเก่าและรุ่นใหม่ เมื่อเปลี่ยนโมดูล Beckhoff ซีรีส์ IP5000 รุ่นเก่า ให้ตรวจสอบการกำหนดค่าฐานข้อมูล GSD ในระบบควบคุม ใช้ ชุดกำหนดค่า KS2000 หากต้องปรับโครงสร้างแผนผังช่องสัญญาณ เพื่อคงความเข้ากันได้ย้อนหลังอย่างสมบูรณ์โดยไม่ต้องเขียนลอจิกของคอนโทรลเลอร์ใหม่

ข้อผิดพลาดในการใช้งานและหมายเหตุทางวิศวกรรม

โปรดทราบว่าขีดจำกัดกระแสของแหล่งจ่ายเซนเซอร์ถูกจำกัดไว้สูงสุดที่ 0.5 A การเกินขีดจำกัดความร้อนรวมนี้จะทำให้เส้นทางจ่ายไฟเสริม 24 V ปิดการทำงานด้วยระบบป้องกันตัวเองโดยอัตโนมัติ ส่งผลให้เซนเซอร์หลุดการเชื่อมต่อและสูญเสียการวินิจฉัยโหนดเครือข่าย คำนวณโหลดเซนเซอร์สะสมระหว่างการวางผังการเดินสายเบื้องต้น

เคล็ดลับการเริ่มใช้งานและการเดินสาย

เพื่อรับประกันความสมบูรณ์ของสัญญาณที่ความเร็วสูงสุด 12 Mbaud ให้ใช้สาย PROFIBUS มาตรฐานแบบ รหัส B สายเซนเซอร์มาตรฐานแบบรหัส A ต้องไม่ฝืนเสียบเข้าพอร์ตการสื่อสารโดยเด็ดขาด ต้องติดตั้งตัวเทอร์มิเนชันแบบแอ็กทีฟที่โหนดปลายสุดทางกายภาพของเซกเมนต์เพื่อกำจัดสัญญาณสะท้อน

แนวทางการติดตั้ง

คำเตือนสำคัญ: แยกสายแรงดันควบคุมและสายไฟเลี้ยงโหลดทุติยภูมิทั้งหมดก่อนการติดตั้งเชิงกลหรือติดตั้งขั้วต่อ การเสียบหรือถอดอินเทอร์เฟซ M8/M12 ขณะมีโหลดอาจทำให้หน้าสัมผัสเสื่อมสภาพและวงจรลอจิกแบบโซลิดสเตตเสียหาย

1

ติดตั้ง Fieldbus Box โดยใช้แถบยึดด้านข้างที่ติดตั้งมาในตัวบนพื้นผิวโครงสร้างเครื่องจักรที่เรียบและทนต่อแรงสั่นสะเทือน

2

เชื่อมต่อสาย PROFIBUS แบบ M12 รหัส B เข้ากับช่องเสียบอินเทอร์เฟซการสื่อสารที่กำหนด โดยตรวจสอบให้ร่องนำอยู่ในแนวที่ถูกต้อง

3

จ่ายแรงดันควบคุม 24 V DC เข้ากับขั้วต่อป้อนแบบตัวผู้ M8 และขันให้แน่นเพื่อคงระดับการซีล IP67

4

จ่ายพลังงานให้ระบบและตรวจสอบการซิงค์การสื่อสาร PROFIBUS มาตรฐานโดยใช้ไฟ LED แสดงสถานะบัสที่ติดตั้งอยู่บนด้านหน้าของโมดูล

FAQ

มีตัวเลือกการกำหนดค่าใดบ้างสำหรับ IP5009-B310

โมดูลนี้สามารถกำหนดค่าได้อย่างเต็มรูปแบบโดยใช้ชุดซอฟต์แวร์ Beckhoff KS2000 หรือกำหนดพารามิเตอร์โดยตรงผ่านตัวควบคุม PROFIBUS DP master โดยใช้ไฟล์ GSD

ขีดจำกัดกระแสไฟฟ้าสูงสุดสำหรับเซนเซอร์ที่เชื่อมต่อคือเท่าใด

กระแสไฟฟ้ารวมสูงสุดสำหรับเซนเซอร์ที่เชื่อมต่อถูกจำกัดไว้ที่ 0.5 A หากเกินขีดจำกัดกระแสไฟฟ้านี้ ระบบป้องกันความร้อนภายในจะทำงาน

Fieldbus Box นี้จำเป็นต้องติดตั้งภายในตู้ควบคุมหรือไม่

ไม่จำเป็น ด้วยระดับการป้องกันการแทรกซึม IP65, IP66 และ IP67 โมดูลนี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการติดตั้งโดยตรงบนเครื่องจักรโดยไม่ต้องมีตู้ครอบเพิ่มเติม

ต้องใช้สายเคเบิลชนิดใดสำหรับการเชื่อมต่อ PROFIBUS

ต้องใช้สาย PROFIBUS ทองแดงแบบมีชีลด์มาตรฐาน (2 x 0.25 มม²) พร้อมเข้าหัวด้วยคอนเน็กเตอร์ M12 แบบ 5 พิน รหัส B
