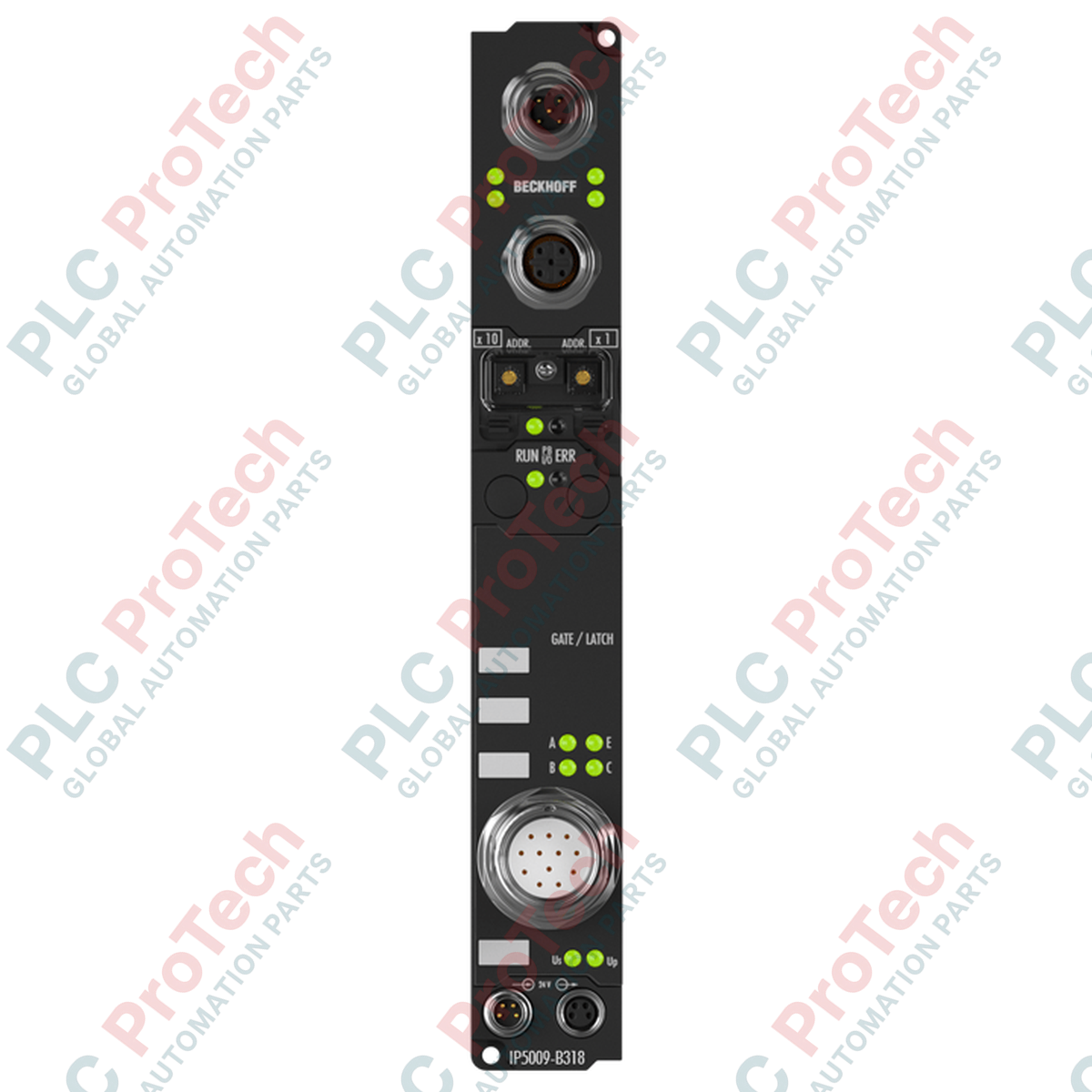

Beckhoff IP5009-B318 ช่วยให้สามารถเก็บข้อมูลเซ็นเซอร์ความถี่สูงแบบกระจายศูนย์ได้โดยตรง โดยเป็น Fieldbus Box PROFIBUS DP ระดับ IP67 ที่ออกแบบมาสำหรับสภาพแวดล้อมการทำงานที่รุนแรง โมดูลนี้เชื่อมต่อกับเอ็นโค้ดเดอร์สัมบูรณ์หรือเซ็นเซอร์วัดระยะที่ใช้โปรโตคอล SSI (Synchronous Serial Interface) และส่งข้อมูลโดยตรงไปยังคอนโทรลเลอร์มาสเตอร์ระดับสูงผ่าน PROFIBUS DP การเชื่อมต่อ M12 แบบรหัส B ในตัวซึ่งทำหน้าที่เป็นขั้วต่อรูปตัว T ช่วยให้โมดูลสามารถวนต่อสายบัสได้โดยตรงโดยไม่ต้องใช้จุดแยกสัญญาณแบบแอ็กทีฟภายนอก สามารถปรับการกำหนดค่าและพารามิเตอร์ได้อย่างง่ายดายโดยใช้เครื่องมือซอฟต์แวร์ KS2000 หรือโดยตรงผ่านการสื่อสารสล็อตแบบอะไซคลิก DP-V1 ที่ควบคุมโดยคอนโทรลเลอร์
| พารามิเตอร์ | ค่า |
|---|---|
| ผู้ผลิต | Beckhoff |
| หมายเลขรุ่น | IP5009-B318 |
| โปรโตคอลฟิลด์บัส | PROFIBUS DP (รองรับ DP-V1) |
| อัตราการถ่ายโอนข้อมูล | สูงสุด 12 Mbaud (ตรวจจับอัตโนมัติ) |
| อินเทอร์เฟซฟิลด์บัส | ซ็อกเก็ต M12 1 x (5 พิน), ปลั๊ก M12 1 x (5 พิน), รหัส B |
| แหล่งจ่ายแรงดันควบคุม | 24 V DC (-15% / +20%) |
| การใช้กระแสไฟฟ้า (แหล่งจ่ายของกล่อง) | 85 mA + โหลดเซ็นเซอร์ (สูงสุด 0.5 A) |
| การจ่ายไฟ / อุปกรณ์ถัดไป | ซ็อกเก็ตตัวผู้ M8 1 x (4 พิน) / ซ็อกเก็ตตัวเมีย M8 1 x (4 พิน) |
| การแยก (การควบคุม / ฟิลด์บัส) | ไม่มี (การแยกทางไฟฟ้าขึ้นอยู่กับการกำหนดค่าเซ็นเซอร์) |
| รอบเวลา | ประมาณ 0.5 มิลลิวินาที (สำหรับเครือข่ายทั่วไปที่มี 10 กล่อง โดยแต่ละกล่องมี I/O แบบ 32 บิต) |
| อุณหภูมิขณะทำงาน | 0 ถึง +55 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -25 ถึง +85 องศาเซลเซียส |
| ระดับการป้องกัน | IP65 / IP66 / IP67 (เป็นไปตาม EN 60529) |
| ความทนทานต่อแรงสั่นสะเทือน/แรงกระแทก | เป็นไปตาม EN 60068-2-6 / EN 60068-2-27 |
| การรับรอง | CE, UL |
| น้ำหนักจัดส่ง (คำนวณ) | 2.0 กก. |
| การเชื่อมต่ออินเทอร์เฟซ | หมายเลขพิน | การกำหนดสัญญาณ |
|---|---|---|
| PROFIBUS DP M12 (รหัส B) | พิน 1 | VP (+5 V DC สำหรับเทอร์มิเนชันแบบแอ็กทีฟ) |
| พิน 2 | RxD/TxD-N (สาย A สีเขียว) | |
| พิน 3 | DGND (กราวด์ข้อมูล) | |
| พิน 4 | RxD/TxD-P (สาย B สีแดง) | |
| พิน 5 | ชีลด์ | |
| แหล่งจ่ายไฟ M8 (จุดต่อป้อนเข้า) | พิน 1 | แรงดันไฟฟ้าควบคุม +24 V DC (Us) |
| พิน 2 | แรงดันไฟฟ้าโหลด +24 V DC (Up) | |
| พิน 3 | GND (Us) | |
| พิน 4 | GND (Up) |
IP5009-B318 ใช้แทนการกำหนดค่ารุ่นเก่าที่ไม่มีการคัปปลิงหลายรูปแบบ โดยนำการถอดรหัส SSI ลงไปถึงระดับเครื่องจักร ตรวจสอบให้แน่ใจว่าไฟล์ GSD ได้รับการอัปเดตให้มีพารามิเตอร์โมดูลที่ถูกต้อง เพื่อป้องกันข้อผิดพลาดในการแลกเปลี่ยนข้อมูลแบบเป็นคาบกับระบบมาสเตอร์รุ่นเก่า สำหรับการตั้งค่าที่ใช้โทโพโลยีเครือข่าย EtherCAT แทน PROFIBUS รุ่น EP5001-0002 ทำหน้าที่เป็นฟิลด์บัส EtherCAT รุ่นเทียบเท่าที่รองรับโดยตรง
เมื่อเชื่อมต่อกล่องหลายกล่องแบบเดซี่เชนผ่านอินเทอร์เฟซจ่ายไฟ M8 ให้คำนวณแรงดันตกทั้งหมด กระแสควบคุมสะสม (Us) ไม่ควรเกิน 4 A ในเซกเมนต์เดียว เพื่อป้องกันความเค้นทางความร้อนสูงบนรางบัสภายใน เนื่องจากแรงดันควบคุมและการสื่อสารฟิลด์บัสไม่ได้แยกทางไฟฟ้าภายในโมดูล ให้เดินสายฟิลด์บัสทั้งหมดของระบบในถาดแยกที่มีชีลด์ เพื่อป้องกันการสื่อสารหลุดเนื่องจาก EMI
เพื่อประสิทธิภาพสูงสุด ให้ใช้ตัวต้านทานปลายสาย หาก IP5009-B318 เป็นโหนดสุดท้ายทางกายภาพในเซกเมนต์ PROFIBUS การทำเทอร์มิเนชันแบบแอ็กทีฟมาตรฐานสามารถทำได้โดยต่อเทอร์มิเนเตอร์ M12 รหัส B เข้ากับอินเทอร์เฟซซ็อกเก็ตด้านปลายทาง ตรวจสอบให้แน่ใจว่าสายเซนเซอร์ SSI มีชีลด์และเชื่อมต่อโดยตรงกับปลอกชีลด์ของตัวเรือนที่กำหนด เพื่อรักษาความสมบูรณ์ของสัญญาณระหว่างรอบการเร่งความเร็วแบบไดนามิกของมอเตอร์
คำเตือนด้านความปลอดภัยที่สำคัญ
ตัดแยกแหล่งจ่ายไฟฟ้าทั้งหมดก่อนเริ่มขั้นตอนการติดตั้ง ถอดออก หรือเดินสายไฟ ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าควบคุมและแรงดันไฟฟ้าโหลด (Us และ Up) ถูกตัดไฟจนหมด การไม่ปฏิบัติตามขั้นตอนความปลอดภัยเหล่านี้อย่างเคร่งครัดอาจก่อให้เกิดอันตรายต่อร่างกายทันทีหรือความขัดข้องร้ายแรงต่อเซนเซอร์ SSI ความแม่นยำสูงที่เชื่อมต่ออยู่
ติดตั้ง Fieldbus Box บนพื้นผิวเรียบที่ปราศจากแรงสั่นสะเทือน โดยใช้สกรูยึด M4 สองตัว
ขันขั้วต่อสาย PROFIBUS แบบ M12 รหัส B ให้แน่นตามแรงบิดที่กำหนด เพื่อป้องกันความชื้นและฝุ่นละอองแทรกซึม
ต่อแหล่งจ่ายไฟ M8 โดยตรวจสอบให้ขั้วไฟฟ้าของทั้งส่วนควบคุม (Us) และส่วนโหลด (Up) ตรงกัน
ตรวจสอบสถานะการเชื่อมต่อและการซิงค์อัตราบอดผ่านไฟ LED วินิจฉัยก่อนเรียกใช้กระบวนการของระบบ
