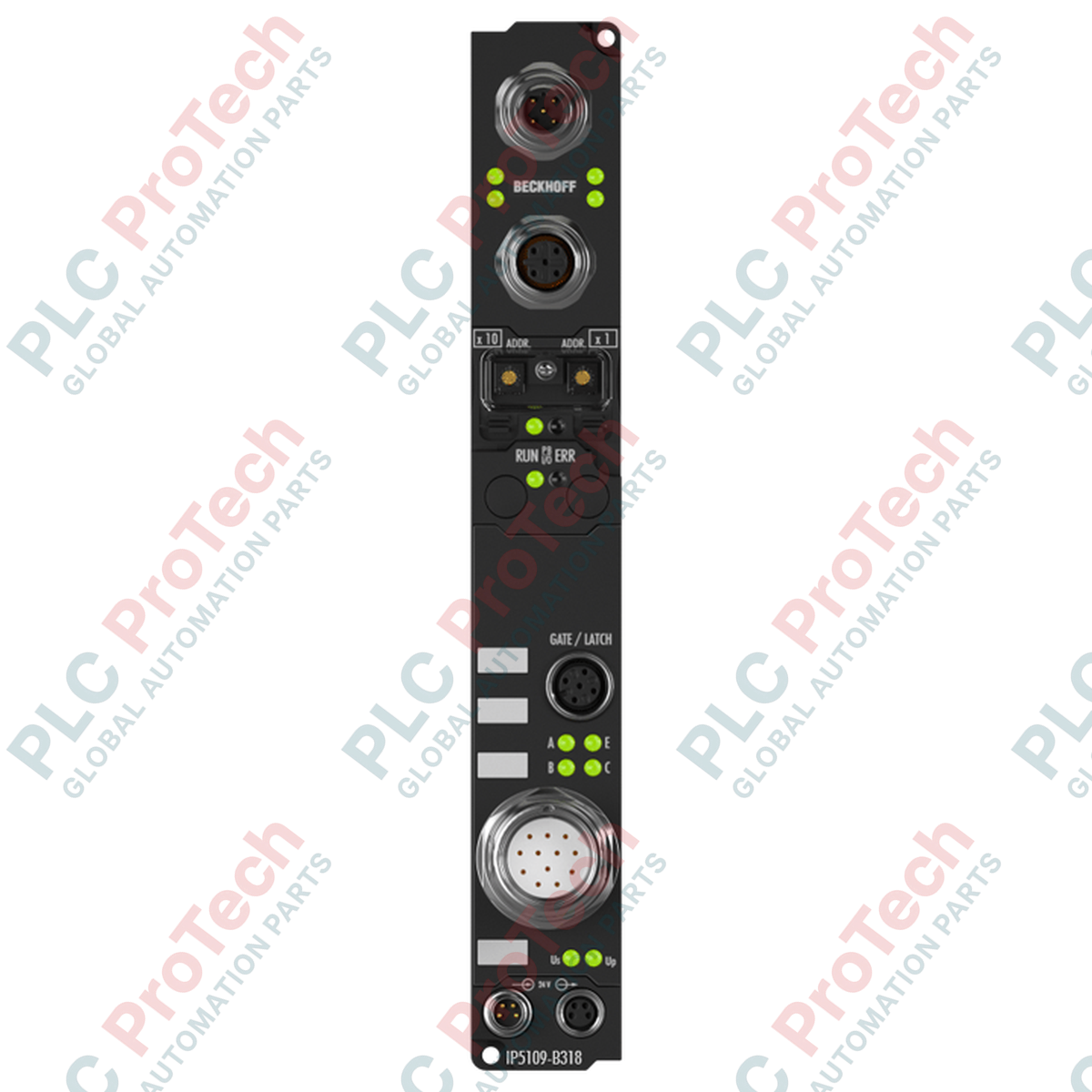

BECKHOFF IP5109-B318 Fieldbus Box Module

Only 10 item(s) left in stock

Manufacturer: BECKHOFF
Product No.: IP5109-B318
Country of origin:เยอรมนี
Product Type: Fieldbus Boxes
Payment: T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months

Description

Decentralized signal processing in harsh industrial environments requires robust, field-mountable input/output modules that eliminate the need for protective control cabinets. The IP5109-B318 Fieldbus Box provides a direct connection to PROFIBUS DP networks, permitting reliable high-speed data transmission directly on the machinery. Designed with integrated M12 bus interfaces and M8 power connections, this module enables rapid installation and seamless integration into existing control architectures. Configuration of the device can be executed directly through the master controller or via the specialized KS2000 software suite, which fully supports DP-V1 extensions for parameterized operation.

Features

Automatic Baud Rate Detection: Automatically adjusts and synchronizes to network transfer speeds up to 12 Mbaud.
Integrated T-Connector: Features a dual M12 interface (plug and socket) minimizing additional network cabling and external splitting hardware.
Rugged Environmental Protection: IP65, IP66, and IP67 ingress protection ratings allow mounting directly on equipment without an enclosure.
Flexible Parameterization: Supports standard DP-V1 acyclic communication and configuration through KS2000.
Power Pass-Through: M8 power connectors allow daisy-chaining control and load voltages to downstream modules, reducing wiring complexity.

Applications

Automotive assembly lines and conveyor systems
Material handling and sorting systems
Food processing and packaging machinery
Wastewater treatment facility distributed automation

Technical Specifications

Manufacturer	BECKHOFF
Part Number	IP5109-B318
Protocol / Fieldbus	PROFIBUS DP, DP-V1
Data Transfer Rates	Up to 12 Mbaud (automatic detection)
Bus Interface Connection	1 x M12 socket (5-pin, B-coded), 1 x M12 plug (5-pin, B-coded, integrated T-connector)
Data Transfer Medium	Shielded copper cable, 2 x 0.25 square millimeters
Control Voltage Power Supply	24 V DC (-15% / +20%)
Load Voltage Power Supply	Determined by I/O type
Power Connections	Feed: 1 x M8 male socket (4-pin); Downstream: 1 x M8 female socket (4-pin)
Box Supply Current Consumption	85 mA + sensor current consumption (maximum 0.5 A)
Electrical Isolation	Control voltage/fieldbus: No; Control voltage/inputs-outputs: Dependent on I/O type
Data Transfer Cycle Time	Approximately 0.5 ms with 10 stations (each 32-bit input/output)
Operating Temperature	0 to +55 degC
Storage Temperature	-25 to +85 degC
Vibration / Shock Resistance	Conforms to EN 60068-2-6 / EN 60068-2-27
EMC Immunity / Emission	Conforms to EN 61000-6-2 / EN 61000-6-4
Protection Rating	IP65, IP66, IP67 (conforms to EN 60529)
Shipping Weight	2.0 kg

Connections and Interfaces

Interface Type	Connector Style	Pin Count & Coding
Fieldbus Input (Bus In)	M12 Plug	5-pin, B-coded
Fieldbus Output (Bus Out)	M12 Socket	5-pin, B-coded (integrated tee)
Power Supply Feed	M8 Male	4-pin
Power Supply Downstream	M8 Female	4-pin

Installation Guidelines

Ensure that the mounting surface is clean and flat to maintain the unit's ingress protection. Secure the module using the integrated mounting holes. When routing cables, avoid sharp bends and keep signal cables separate from high-power load lines to prevent electromagnetic interference. All unused M12 and M8 connection ports must be sealed using certified protective caps to maintain the IP65/66/67 environmental rating. Properly ground the fieldbus shield according to standard Profibus installation recommendations.

Compliance and Certifications

Key Features:

#Beckhoff IP Series #Fieldbus Boxes

What configuration tools are compatible with the IP5109-B318?

The module can be configured directly through your primary master controller or using Beckhoff's KS2000 configuration software via the DP-V1 extensions.

Does the IP5109-B318 require a separate Profibus T-connector?

No, the module features an integrated T-connector design using one B-coded M12 socket and one B-coded M12 plug, allowing direct loop-through of the fieldbus line.

How do you maintain the IP67 protection rating when some ports are unused?

To preserve the IP65/66/67 rating, all unused M12 and M8 connector sockets must be fitted with certified protective screw caps.
