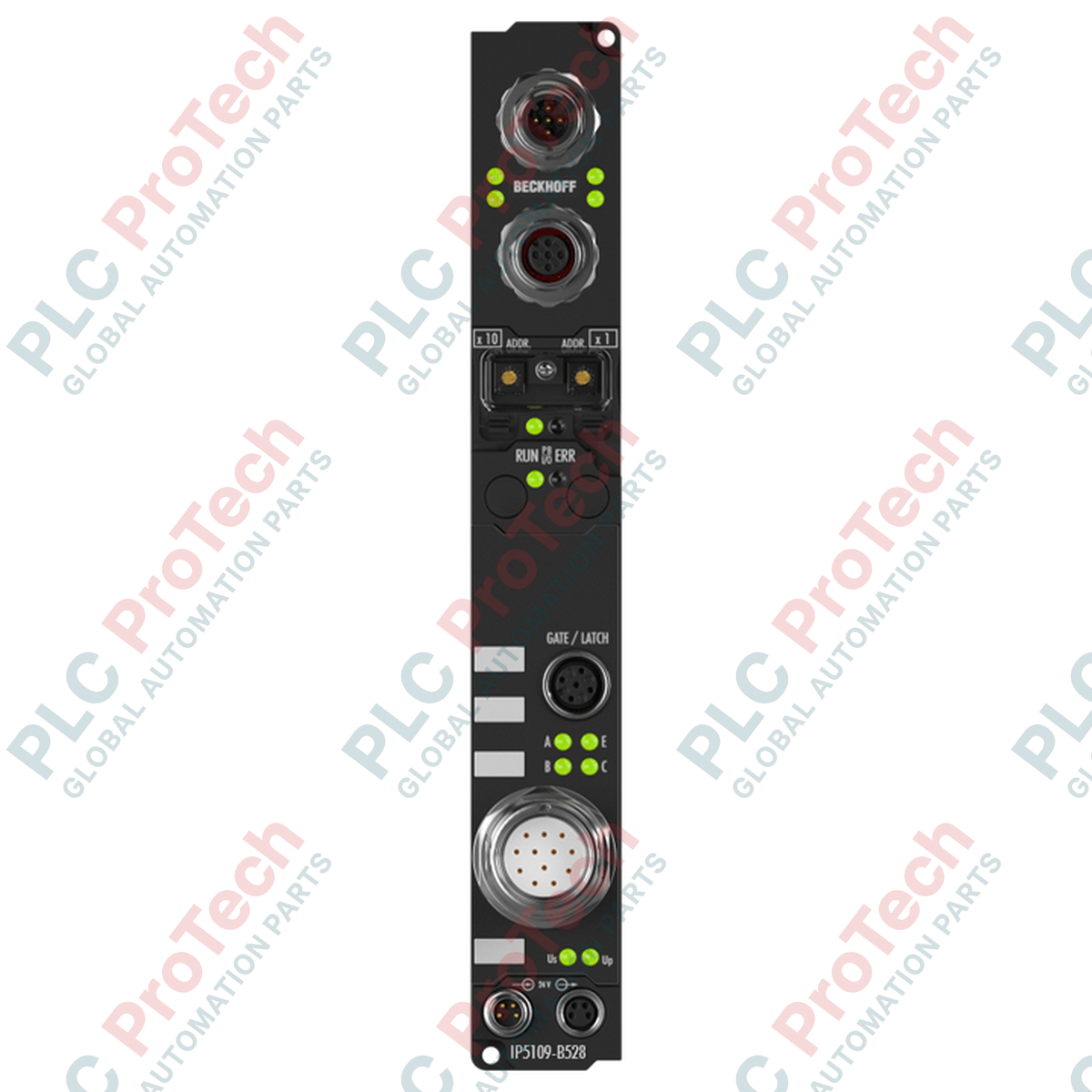

BECKHOFF IP5109-B528 กล่องฟิลด์บัส DeviceNet

SKU IP5109-B528

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: IP5109-B528
Origin เยอรมนี
Product Type: กล่อง Fieldbus
Payment: T/T, Western Union
Weight: 0.5 kg
Dimensions: 2 x 2 x 0.25 mm
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

BECKHOFF IP5109-B528 เป็นโมดูลสื่อสารระดับฟิลด์บัสที่ออกแบบมาสำหรับติดตั้งโดยตรงบนเครื่องจักรและอุปกรณ์ ด้วยการใช้โปรโตคอล DeviceNet Fieldbus Box นี้จึงรองรับโครงสร้างการควบคุมแบบกระจายอย่างมาก โดยรวบรวมและส่งสัญญาณจากอุปกรณ์ต่อพ่วงโดยตรงที่หน้างานเครื่องจักร โดยไม่ต้องใช้ตู้ควบคุมป้องกัน

BECKHOFF IP5109-B528 มีจุดเชื่อมต่อทางกายภาพในตัว โดยใช้ชุดปลั๊กและซ็อกเก็ต M12 พร้อมขั้วต่อทีในตัวเพื่อทำให้โทโพโลยีเครือข่ายง่ายขึ้น ระบบจะตรวจจับอัตราการส่งข้อมูลโดยอัตโนมัติสูงสุด 500 kbaud ให้ตรงกับความเร็วที่กำหนดค่าของเซกเมนต์ DeviceNet ในพื้นที่ การแยกทางไฟฟ้า 500 V ระหว่างลอจิกควบคุมกับเครือข่ายฟิลด์บัสช่วยให้การส่งสัญญาณปลอดภัยและเสถียร แม้อยู่ในสภาพแวดล้อมอุตสาหกรรมที่มีสัญญาณรบกวนทางไฟฟ้าสูง

การจ่ายไฟแยกออกเป็นเส้นทางที่แตกต่างกันเพื่อคงไว้ซึ่งความปลอดภัยในการทำงาน โดยแรงดันควบคุมและแรงดันโหลดกำหนดค่าผ่านขั้วต่อจ่ายไฟ M8 ตัวเครื่องที่แข็งแรงและป้องกันได้ดีทำให้อุปกรณ์นี้เหมาะสำหรับสภาพแวดล้อมที่เปียกชื้น มีฝุ่น หรือมีแรงกระทำทางกลสูง พร้อมการผสานสัญญาณที่เชื่อถือได้โดยตรง ณ จุดปฏิบัติงาน

คุณสมบัติ

การสื่อสารเครือข่าย DeviceNet พร้อมการตรวจจับอัตราการส่งข้อมูลอัตโนมัติสูงสุด 500 kbaud
อินเทอร์เฟซบัสทางกายภาพในตัว ประกอบด้วยปลั๊ก M12 หนึ่งตัว (5 พิน) และซ็อกเก็ต M12 หนึ่งตัว (5 พิน) พร้อมขั้วต่อทีในตัว
อินพุตแรงดันควบคุม 24 V DC และสายจ่ายแรงดันโหลดแยกจากกัน เพื่อแยกการทำงานเชิงตรรกะออกจากโหลดภาคสนาม
ตัวเลือกการสื่อสาร I/O ที่ยืดหยุ่น รองรับโหมด polling, bit strobe, cyclic และ change-of-state
รองรับการติดตั้งบนเครื่องจักรโดยตรง ด้วยตัวเครื่องที่มีระดับการป้องกัน IP65, IP66 และ IP67
ตัวเลือกการกำหนดค่าผ่านอินเทอร์เฟซซอฟต์แวร์ KS2000 หรือการส่งข้อความแบบ Explicit โดยตรงในระดับคอนโทรลเลอร์

การใช้งาน

การประมวลผลสัญญาณแบบกระจายในสภาพแวดล้อมที่มีความชื้นสูงหรือมีการล้างด้วยน้ำบ่อยครั้ง
สถาปัตยกรรมเครื่องจักรแบบกระจายที่ใช้โทโพโลยีฟิลด์บัส DeviceNet
สายการผลิตแบบโมดูลาร์ที่ต้องติดตั้งบนเครื่องจักรโดยไม่ใช้ตู้ไฟฟ้าภายนอก

ข้อมูลจำเพาะทางเทคนิค

ทั่วไป

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	BECKHOFF
รุ่น	IP5109-B528
ประเภทผลิตภัณฑ์	Fieldbus Box
ตัวเลือกการกำหนดค่า	ผ่านซอฟต์แวร์ KS2000 หรือคอนโทรลเลอร์ (การส่งข้อความแบบ Explicit)

ฟิลด์บัสและการสื่อสาร

พารามิเตอร์	ข้อมูลจำเพาะ
โปรโตคอลฟิลด์บัส	DeviceNet
อัตราการถ่ายโอนข้อมูล	ตรวจจับอัตโนมัติสูงสุด 500 kbaud
อินเทอร์เฟซบัส	ปลั๊ก M12 1 ชิ้น (5 พิน), ซ็อกเก็ต M12 1 ชิ้น (5 พิน), ขั้วต่อทีในตัว
สื่อกลางการถ่ายโอนข้อมูล	สายทองแดงมีชีลด์ พร้อมแหล่งจ่ายไฟ โดยทั่วไป 2 x 2 x 0.25 มม²
ประเภทการสื่อสาร I/O	บิตสโตรบ, การโพล, แบบวนรอบ, การเปลี่ยนสถานะ

ข้อมูลทางไฟฟ้า

พารามิเตอร์	ข้อมูลจำเพาะ
แหล่งจ่ายแรงดันควบคุม	24 V DC (-15% / +20%)
แหล่งจ่ายแรงดันโหลด	ขึ้นอยู่กับประเภท I/O
การเชื่อมต่อแหล่งจ่ายไฟ	อินพุต: ขั้วต่อ M8 ตัวผู้ 1 ช่อง (4 พิน); เอาต์พุตต่อไปยังอุปกรณ์ถัดไป: ขั้วต่อ M8 ตัวเมีย 1 ช่อง (4 พิน)
กระแสไฟเลี้ยงกล่อง	45 mA + การใช้กระแสของเซนเซอร์ (สูงสุด 0.5 A)
กระแสไฟเลี้ยงเสริม	ขึ้นอยู่กับประเภท I/O
การแยกทางไฟฟ้า	แรงดันควบคุมถึงฟิลด์บัส: 500 V; แรงดันควบคุมถึงอินพุต/เอาต์พุต: ขึ้นอยู่กับประเภท I/O

ด้านสภาพแวดล้อมและทางกล

พารามิเตอร์	ข้อมูลจำเพาะ
อุณหภูมิในการทำงาน	0 องศาเซลเซียส ถึง +55 องศาเซลเซียส
อุณหภูมิในการจัดเก็บ	-25 องศาเซลเซียส ถึง +85 องศาเซลเซียส
ความต้านทานต่อการสั่นสะเทือน / แรงกระแทก	สอดคล้องตาม EN 60068-2-6 / EN 60068-2-27
ภูมิคุ้มกันต่อ EMC / การปล่อยคลื่นรบกวน	สอดคล้องตาม EN 61000-6-2 / EN 61000-6-4
ระดับการป้องกัน	IP65, IP66, IP67 (สอดคล้องตาม EN 60529)
ตำแหน่งการติดตั้ง	ปรับเปลี่ยนได้
การรับรองและเครื่องหมาย	CE, UL

แนวทางการติดตั้ง

ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟทั้งหมด (แรงดันควบคุมและแรงดันโหลด) ถูกตัดพลังงานโดยสมบูรณ์ก่อนติดตั้ง เดินสาย หรือซ่อมบำรุงยูนิต
ตรวจสอบตัวเรือนอุปกรณ์ว่ามีความเสียหายทางโครงสร้างหรือไม่ก่อนติดตั้ง
ติดตั้งโมดูลให้แน่นบนพื้นผิวเครื่องจักรที่เรียบ โดยใช้รูยึดที่กำหนด สามารถติดตั้งได้หลายทิศทาง
เชื่อมต่อสายเครือข่าย DeviceNet เข้ากับขั้วต่อ M12 โดยตรวจสอบให้แน่ใจว่าการจัดวางขั้วต่อทีในตัวตรงตามข้อกำหนดของวงจรเครือข่าย
เชื่อมต่อไฟควบคุม 24 V DC และวงจรไฟจ่ายต่อไปยังอุปกรณ์ปลายทางผ่านขั้วต่อ M8 แบบ 4 พินในตัว โดยตรวจสอบการกำหนดพินให้ถูกต้องเป็นพิเศษ
ตรวจสอบให้แน่ใจว่าพอร์ต M12 และ M8 ที่ไม่ได้ใช้งานทั้งหมดปิดผนึกด้วยฝาครอบป้องกันที่เหมาะสม เพื่อคงระดับการป้องกันสภาพแวดล้อม IP65/66/67
ดำเนินการกำหนดค่าโดยใช้เครื่องมือ KS2000 หรือส่งข้อความแบบเจาะจงโดยตรงผ่านตัวควบคุมมาสเตอร์

คำแนะนำในการเปลี่ยน

เมื่อเปลี่ยนยูนิตเดิมเป็น BECKHOFF IP5109-B528 ใหม่ ให้บันทึกการเชื่อมต่อสายไฟทางกายภาพทั้งหมด การกำหนดแอดเดรสโหนดของอุปกรณ์ และการกำหนดค่าอัตราบอดเครือข่ายไว้ล่วงหน้า ปิดแหล่งจ่ายไฟควบคุมและแหล่งจ่ายไฟโหลดทั้งหมด เปลี่ยนยูนิตทางกายภาพและเชื่อมต่อสาย M12 และ M8 กลับเข้าที่ โดยขันจุดเชื่อมต่อให้แน่นเพื่อคงการซีลป้องกันสภาพแวดล้อม ตรวจสอบการกำหนดค่าโหนดและเรียกใช้การตรวจสอบระบบเพื่อยืนยันการสื่อสารเครือข่ายและการทำงานของไฟ LED แสดงสถานะอย่างถูกต้อง ก่อนกลับมาใช้งานระบบอัตโนมัติ

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What fieldbus protocol does the BECKHOFF IP5109-B528 support?

The BECKHOFF IP5109-B528 supports the DeviceNet fieldbus protocol, offering automatic data transfer rate detection up to a maximum of 500 kbaud.

How is the BECKHOFF IP5109-B528 module configured?

The BECKHOFF IP5109-B528 can be configured using either the BECKHOFF KS2000 configuration software or directly through the main controller using explicit messaging.

What are the physical network interfaces on the BECKHOFF IP5109-B528?

The BECKHOFF IP5109-B528 is equipped with one 5-pin M12 plug and one 5-pin M12 socket, which feature an integrated tee-connector for bus-looping applications.

Can the BECKHOFF IP5109-B528 be mounted directly on a machine?

Yes, the BECKHOFF IP5109-B528 features a protective housing rated to IP65, IP66, and IP67, allowing it to be mounted directly on machines in wet or dusty environments without a protective control panel.

What are the power connection requirements for the BECKHOFF IP5109-B528?

The BECKHOFF IP5109-B528 utilizes a 4-pin M8 male socket for incoming power feed and a 4-pin M8 female socket for downstream power loops, operating on a 24 V DC control voltage supply.
