ภาพรวมผลิตภัณฑ์

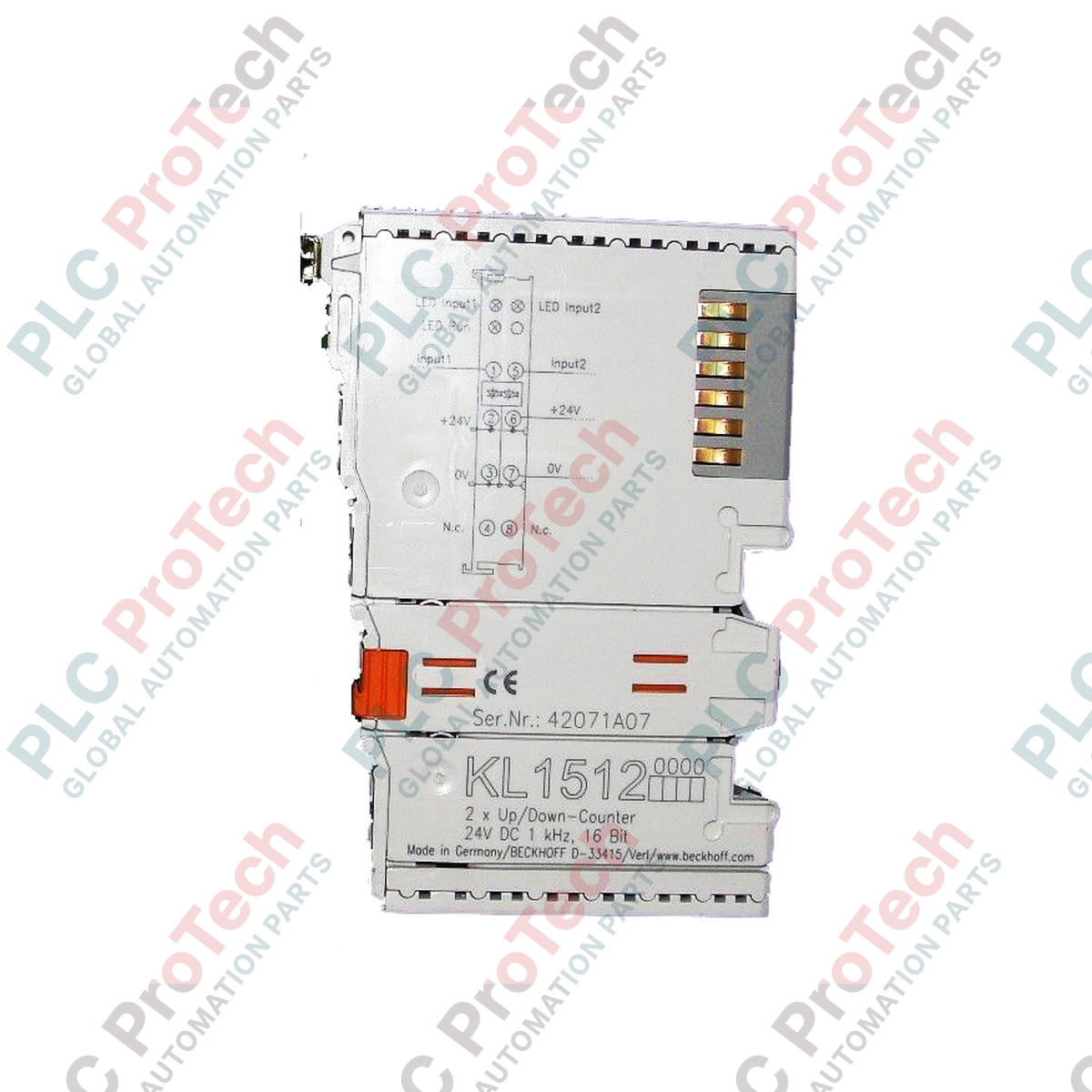

KL1512 (KL 1512) คือเทอร์มินัลบัสแบบตัวนับขึ้น/ลง 2 ช่องสัญญาณความแม่นยำสูง ซึ่งออกแบบมาเพื่อการผสานรวมอย่างราบรื่นภายในระบบนิเวศ K-Bus ของ Beckhoff โมดูลนี้ได้รับการออกแบบเพื่อความน่าเชื่อถือในงานผลิตแบบไม่ต่อเนื่องและการขนถ่ายวัสดุ โดยสามารถนับพัลส์ไบนารีและส่งสถานะตัวนับแบบเรียลไทม์ไปยังคอนโทรลเลอร์ระดับสูงผ่านอินเทอร์เฟซแบบแยกทางไฟฟ้า โมดูลขนาด 16 บิตนี้ ในสภาพแวดล้อมอุตสาหกรรม เช่น สถานีคัดแยกอัตโนมัติและศูนย์เครื่องจักร CNC KL1512 ทำหน้าที่เป็นส่วนประกอบสำคัญสำหรับตรวจจับตำแหน่งและตรวจสอบการไหล การออกแบบที่แข็งแรงพร้อมการแยกแบบกัลวานิกช่วยรักษาความสมบูรณ์ของสัญญาณแม้อยู่ในสภาพแวดล้อมที่มีสัญญาณรบกวนทางไฟฟ้าสูง ช่วยลดเวลาหยุดทำงานที่ไม่คาดคิดได้อย่างมาก และเพิ่มประสิทธิภาพการทำงานแบบกำหนดแน่นอนโดยรวมของสถาปัตยกรรมระบบอัตโนมัติ

การกำหนดค่าทางเทคนิค

สถาปัตยกรรมของ KL1512 ได้รับการปรับให้เหมาะสมกับความยืดหยุ่นและความสะดวกในการติดตั้งใช้งานในแอปพลิเคชันที่ไม่ขึ้นกับฟิลด์บัส แต่ละช่องสัญญาณอิสระทั้งสองช่องสามารถกำหนดค่าแยกกันให้ทำงานเป็นตัวนับขึ้นหรือตัวนับลง โดยมีความละเอียด 16 บิตและช่วงการนับตั้งแต่ 0 ถึง 65535 โมดูลนี้มีความถี่พื้นฐาน 1 kHz จึงเหมาะอย่างยิ่งสำหรับงานนับทั่วไปที่ไม่จำเป็นต้องใช้ฟีดแบ็กจากเอ็นโค้ดเดอร์ความเร็วสูงมาก แต่ให้ความสำคัญกับความแม่นยำ ไดโอดเปล่งแสง (LED) ในตัวช่วยแสดงการวินิจฉัยทันทีด้วยสายตา โดยระบุสถานะสัญญาณของอินพุตแต่ละช่อง ตัวเครื่องขนาดกะทัดรัด 12 มม. ช่วยให้ติดตั้งบนราง DIN ได้ด้วยความหนาแน่นสูง เพิ่มประสิทธิภาพการใช้พื้นที่ในตู้ควบคุมพร้อมรักษาการระบายความร้อนอย่างมีประสิทธิภาพ

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

ฉันจะสลับระหว่างโหมดนับขึ้นและนับลงบน KL1512 ได้อย่างไร

ทิศทางการนับโดยทั่วไปกำหนดผ่านไบต์ควบคุมภายในภาพกระบวนการของ PLC หรือกำหนดค่าผ่านการตั้งค่า TwinCAT System Manager ซึ่งช่วยให้ปรับเปลี่ยนได้แบบไดนามิกตามข้อกำหนดเฉพาะของลำดับการเคลื่อนที่หรือลอจิกของกระบวนการ

KL1512 ใช้งานร่วมกับเอ็นโค้ดเดอร์แบบอินครีเมนทัลมาตรฐานได้หรือไม่

KL1512 ออกแบบมาสำหรับการนับพัลส์ไบนารีทั่วไป แม้จะประมวลผลพัลส์จากเซนเซอร์หรือเอ็นโค้ดเดอร์ที่ความถี่ต่ำได้ (สูงสุด 1 kHz) แต่ไม่รองรับสัญญาณดิฟเฟอเรนเชียลความเร็วสูงหรือการประเมินเฟสแบบควอดราเจอร์ สำหรับการผสานรวมเอ็นโค้ดเดอร์ RS422 ความเร็วสูงหรือ 5V TTL แนะนำให้ใช้ผลิตภัณฑ์ซีรีส์ Beckhoff KL5xxx

มีคุณสมบัติการวินิจฉัยใดบ้างสำหรับแก้ไขปัญหาสัญญาณสูญหาย

เทอร์มินัลมี LED แสดงสถานะสีเขียวสองดวงที่สะท้อนสถานะของอินพุต หาก LED ไม่ติดขณะเกิดพัลส์ทางกายภาพ วิศวกรควรตรวจสอบแหล่งจ่ายไฟภาคสนาม 24 VDC และตรวจสอบความสมบูรณ์ของการเดินสายที่จุดต่อของเทอร์มินัล

คู่มือวิศวกรรมและการติดตั้ง

• ความสมบูรณ์ของสัญญาณและการต่อลงดิน: เพื่อลดการรบกวนทางแม่เหล็กไฟฟ้า (EMI) ในการเดินสายระยะไกล ควรแยกสายสัญญาณออกจากสายไฟแรงดันสูง แม้ KL1512 จะมีการแยกทางไฟฟ้า แต่ในสภาพแวดล้อมที่มีสัญญาณรบกวนสูง แนะนำให้ใช้สายคู่บิดเกลียวแบบมีชีลด์สำหรับอินพุตพัลส์ 24 VDC

• การติดตั้งเทอร์มินัล: ตรวจสอบให้แน่ใจว่าเทอร์มินัลบัสถูกคลิกเข้ากับราง DIN (EN 60715) อย่างแน่นหนา รักษาพื้นผิวสัมผัสของหน้าสัมผัสไฟฟ้าเคลือบทอง (แบบเลื่อนเข้าด้านข้าง) ให้สะอาด เพื่อให้การสื่อสาร K-bus ระหว่างโมดูลที่อยู่ติดกันมีเสถียรภาพ

• การจัดการพลังงาน: ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟผ่านหน้าสัมผัสกำลัง (24 VDC) ได้รับการกรองอย่างเหมาะสม แรงดันกระชากที่เกิน 30 VDC อาจทำให้วงจรตรวจจับภายในเสียหาย ควรใช้แหล่งจ่ายไฟอุตสาหกรรมแบบควบคุมแรงดันสำหรับอินพุตฝั่งภาคสนามเสมอ
