BECKHOFF

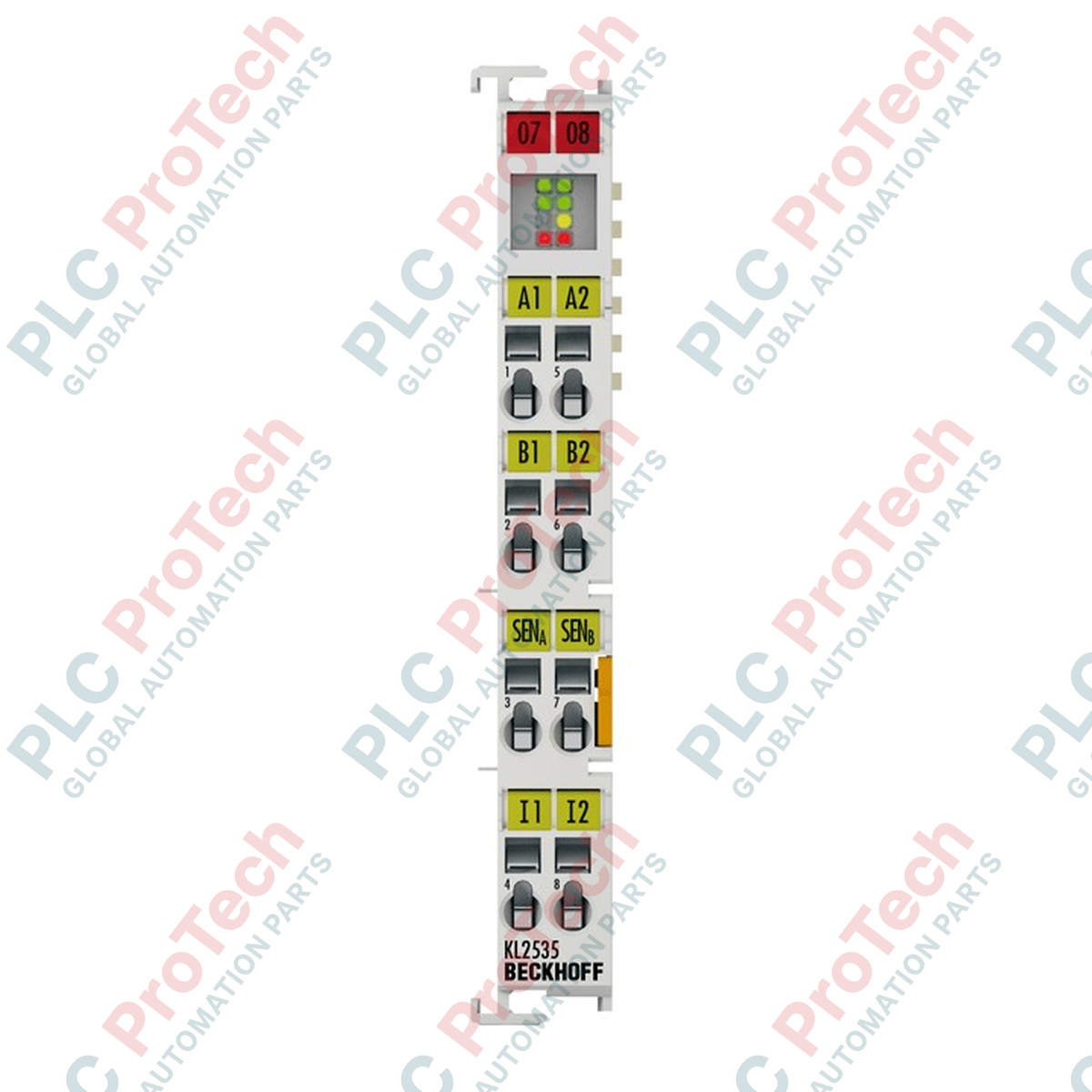

Beckhoff KL2535 ขั้วต่อบัส โมดูลเอาต์พุต PWM 2 ช่อง

SKU KL2535

มีในสต็อก
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: BECKHOFF

  • Product No.: KL2535

  • Country of origin:เยอรมนี

  • Product Type: เทอร์มินัลบัส

  • Payment: T/T, Western Union

  • Weight: 500g

  • Dimensions: 12.5 ซม. x 8.0 ซม. x 2.4 ซม.

  • Shipping port: Xiamen

  • Warranty: 12 months

คำอธิบาย

Beckhoff KL2535 ซึ่งควบคุมการจ่ายกำลังอย่างแม่นยำไปยังโหลดเหนี่ยวนำ เป็นเทอร์มินัลเอาต์พุตแบบมอดูเลตความกว้างพัลส์ (PWM) 2 ช่องประสิทธิภาพสูงที่ผสานรวมอยู่ในสถาปัตยกรรม K-bus ที่แข็งแกร่ง เทอร์มินัลเอาต์พุตเกรดอุตสาหกรรมนี้ได้รับการออกแบบโดยเฉพาะสำหรับการใช้งานควบคุมที่ต้องการกำลังเอาต์พุตแบบควบคุมกระแส เช่น วาล์วแบบสัดส่วน โซลินอยด์ และคอยล์แม่เหล็ก ด้วยเทคโนโลยีการสวิตช์ความถี่สูง จึงปรับอัตราส่วนการทำงานได้อย่างราบรื่นตั้งแต่ 0% ถึง 100% พร้อมการป้องกันการลัดวงจรและโหลดเกินจากความร้อนเป็นมาตรฐานในทั้งสองช่อง ออกแบบมาสำหรับติดตั้งบนราง DIN โมดูลนี้มีรูปแบบกะทัดรัด พร้อมให้สัญญาณควบคุมความละเอียดสูงที่แยกทางไฟฟ้าแบบแกลวานิกโดยตรงจากภาพกระบวนการมาตรฐานของ PLC

คุณสมบัติเด่น

  • เอาต์พุต PWM คู่: ควบคุมช่องสัญญาณอิสระ 2 ช่องที่พิกัด 24 V DC โดยรองรับกระแสเอาต์พุตสูงสุดช่องละ 1 A
  • การควบคุมแบบมอดูเลตความถี่สูง: ทำงานด้วยความถี่สัญญาณนาฬิกา PWM เริ่มต้นที่ 36 kHz ช่วยให้กระแสในโหลดเหนี่ยวนำมีเสถียรภาพและลดระลอกคลื่น
  • การป้องกันตัวเองอย่างครอบคลุม: ระบบป้องกันการลัดวงจรและการตัดการทำงานเมื่อเกิดโหลดเกินจากความร้อนแบบผสานรวม ช่วยยืดอายุการใช้งานของระบบ
  • การแยกทางไฟฟ้าแบบแกลวานิกที่แข็งแกร่ง: ให้การแยกทางไฟฟ้าสูงสุด 500 V ระหว่าง K-bus ภายในและศักย์ไฟฟ้าภาคสนาม
  • รูปแบบกะทัดรัด: ความกว้างเทอร์มินัลบัสมาตรฐาน 12 มม. ช่วยเพิ่มประสิทธิภาพการใช้พื้นที่ในตู้ควบคุม

การใช้งาน

  • การควบคุมวาล์วแบบสัดส่วน: ควบคุมวาล์วนำร่อง วาล์วทิศทางไฮดรอลิก และชุดควบคุมระบบนิวแมติก
  • โซลินอยด์แม่เหล็กไฟฟ้า: จัดการขีดจำกัดกระแสและสถานะการค้างสำหรับรีเลย์อุตสาหกรรมสำหรับงานหนักและแอคชูเอเตอร์เชิงเส้น
  • องค์ประกอบวงจรความร้อน: ขับเคลื่อนองค์ประกอบทำความร้อนแบบความต้านทานและพัดลมระบายความร้อนโดยใช้รอบการทำงานความถี่สูง

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ ค่าข้อมูลจำเพาะ
ผู้ผลิต Beckhoff Automation
รุ่น / หมายเลขบทความ KL2535
จำนวนเอาต์พุต 2
แรงดันไฟฟ้าที่กำหนด 24 V DC (-15% / +20%)
ความเข้ากันได้ของโหลด โหลดเหนี่ยวนำ (> 1 mH), โซลินอยด์วาล์ว, คอยล์
กระแสเอาต์พุตสูงสุด 2 x 1 A (ป้องกันการลัดวงจรและกระแสเกินจากความร้อน)
ความถี่ PWM 36 kHz
อัตราส่วนการทำงาน 0% ถึง 100% (ควบคุมด้วยกระแส)
ความละเอียด สูงสุด 12 บิต
การแยกทางไฟฟ้า 500 V (K-bus / ศักย์ไฟฟ้าภาคสนาม)
การใช้กระแสไฟฟ้า (K-bus) โดยทั่วไป 60 mA
การใช้กระแสไฟฟ้า (หน้าสัมผัสกำลัง) เฉพาะกระแสโหลด
ความกว้างของภาพกระบวนการ อินพุต/เอาต์พุต 48 จุด (ข้อมูล 16 บิต 2 ชุด, การควบคุม/สถานะ 8 บิต 2 ชุด)
การกำหนดค่า ไม่ต้องกำหนดแอดเดรส; ตั้งค่าผ่าน Bus Coupler หรือคอนโทรลเลอร์
ช่วงอุณหภูมิขณะทำงาน 0 ถึง +55 องศาเซลเซียส
ช่วงอุณหภูมิในการจัดเก็บ -25 ถึง +85 องศาเซลเซียส
ขีดจำกัดความชื้นสัมพัทธ์ 95% ไม่ควบแน่น
ระดับการป้องกัน IP20
น้ำหนักสุทธิ 55 g
น้ำหนักจัดส่ง (คำนวณ) 0.25 กก.
ขนาดบรรจุภัณฑ์ (คำนวณ) 12.5 ซม. x 8.0 ซม. x 2.4 ซม.

การเชื่อมต่อและอินเทอร์เฟซ

จุดเชื่อมต่อขั้วต่อ การจัดสรรวงจร / ฟังก์ชัน
จุด 1 เอาต์พุต 1+ (กระแสเอาต์พุต PWM 1)
จุด 5 เอาต์พุต 1- (ทางกลับกระแส PWM 1)
จุด 2 เอาต์พุต 2+ (กระแสเอาต์พุต PWM 2)
จุด 6 เอาต์พุต 2- (ทางกลับกระแส PWM 2)
จุด 3 จุดต่อแหล่งจ่ายไฟภาคสนาม +24 V DC
จุด 7 จุดต่อแหล่งจ่ายไฟภาคสนาม 0 V DC
จุด 4 และ 8 การเชื่อมต่อชีลด์ / สายดินป้องกัน (PE)

ข้อมูลเชิงลึกทางวิศวกรรมจากการทดสอบจริง

รุ่นทางเลือกและความเข้ากันได้

KL2535 ทำงานภายในระบบ K-bus มาตรฐานของ Beckhoff สำหรับสถาปัตยกรรมที่ใช้โปรโตคอล EtherCAT ขั้วต่อ EtherCAT EL2535 เป็นทางเลือกสำหรับการย้ายฟังก์ชันโดยตรง โดยมีรูปแบบทางกายภาพและเอาต์พุตทางไฟฟ้าโดยรวมเหมือนกัน แต่ปรับให้ใช้กับอินเทอร์เฟซ EtherCAT E-bus หากอัปเกรดขั้วต่อมาตรฐานรุ่นเก่า ให้ตรวจสอบว่า Bus Coupler ที่ใช้งานอยู่ (เช่น BK3120, BK9000 หรือ BC9000) ใช้เฟิร์มแวร์ที่เข้ากันได้ เพื่อแปลความหมายรีจิสเตอร์ควบคุมและสถานะขนาด 48 บิตที่ KL2535 จัดสรรไว้

ข้อผิดพลาดที่ควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

การจัดการความร้อนเป็นปัจจัยสำคัญเมื่อขับทั้งสองช่องที่ขีดจำกัดกระแสสูงสุด 1 A อย่างต่อเนื่อง ภายใต้อุณหภูมิแวดล้อมสูงใกล้ขีดจำกัด 55 °C ขอแนะนำอย่างยิ่งให้ติดตั้งในแนวตั้งอย่างเหมาะสม และเว้นระยะด้านข้างมาตรฐาน 10 มม. จากส่วนประกอบที่มีความร้อนสูง โปรดทราบว่าเนื่องจากนาฬิกา PWM ทำงานที่ 36 kHz ระลอกกระแสความถี่สูงอาจทำให้โซลินอยด์เกิดความร้อนจากการเหนี่ยวนำเล็กน้อย หากค่าความเหนี่ยวนำของโหลดต่ำกว่า 1 mH โปรดตรวจสอบพารามิเตอร์ของโหลดก่อนทำงานเป็นรอบอย่างต่อเนื่อง

เคล็ดลับการเริ่มใช้งานและการเดินสาย

เพื่อลดการแผ่คลื่นแม่เหล็กไฟฟ้าความถี่สูงจากสัญญาณพาหะ 36 kHz ให้ใช้สายเคเบิลแบบคู่บิดเกลียวและมีชีลด์สำหรับการเชื่อมต่อโหลดทั้งหมดเสมอ ต่อชีลด์สายเคเบิลเข้ากับจุดต่อ PE ที่กำหนด (จุด 4 และ 8) บนตัวเรือน KL2535 หรือรางกราวด์ของระบบโดยตรง หลีกเลี่ยงการเดินสายเอาต์พุตขนานกับสายเซนเซอร์แอนะล็อกเพื่อป้องกันสัญญาณรบกวนแบบครอสทอล์ก

แนวทางการติดตั้ง

คำเตือนด้านความปลอดภัยที่สำคัญ:

ตัดแยกและล็อกเอาต์ระบบควบคุมไฟฟ้าและระบบจ่ายไฟภาคสนามทั้งหมดก่อนติดตั้ง ถอดออก หรือต่อสายโมดูล การจับขั้วต่อขณะที่มีแรงดันไฟภาคสนามอาจทำให้บัสของคอนโทรลเลอร์เสื่อมสภาพ ช่องเอาต์พุตเสียหาย หรือแอคชูเอเตอร์เชิงกลที่เชื่อมต่อทำงานโดยไม่คาดคิดและเป็นอันตราย

1
จัดแนวร่องนำของ KL2535 ให้ตรงกับ Bus Terminal ที่อยู่ติดกัน แล้วเลื่อนเข้ากับราง DIN มาตรฐาน (EN 60715) จนสลักโลหะคลิกเข้าที่อย่างแน่นหนา
2
ออกแรงกดในแนวด้านข้างอย่างมั่นคง เพื่อให้หน้าสัมผัส K-bus แบบลิ้นและร่องเคลือบทองในตัวแนบสนิทกับยูนิตข้างเคียง
3
ต่อสายภาคสนามโดยกดเครื่องมือหนีบขั้วต่อเข้าในช่องกดสั่งงาน แล้วสอดตัวนำสายไฟที่ปอกฉนวนแล้ว (ขนาดไม่เกิน 2.5 ตารางมิลลิเมตร) เข้าในจุดเชื่อมต่อ
4
ตรวจสอบให้แน่ใจว่าขั้วจ่ายไฟเชื่อมต่อกับแหล่งจ่ายไฟภายนอก 24 V DC แบบแยกวงจร เพื่อจ่ายพลังงานให้วงจรขับเอาต์พุต

FAQ

ฟังก์ชันหลักของเทอร์มินัลบัส KL2535 คืออะไร?

เป็นเทอร์มินัลเอาต์พุตแบบมอดูเลตความกว้างพัลส์ (PWM) 2 ช่อง ออกแบบมาเพื่อควบคุมโหลดเหนี่ยวนำ เช่น โซลินอยด์วาล์วและคอยล์ โดยใช้สัญญาณควบคุมกระแสไฟ DC 24V

โมดูลนี้มีคุณสมบัติการป้องกันอะไรบ้าง?

โมดูลนี้มีระบบป้องกันไฟฟ้าลัดวงจรและป้องกันความร้อนเกินในตัว ซึ่งช่วยป้องกันช่องเอาต์พุตทั้งสองช่องไม่ให้เสียหายเมื่อเกิดความผิดปกติรุนแรง

เทอร์มินัลนี้จำเป็นต้องใช้แหล่งจ่ายไฟแยกต่างหากสำหรับเอาต์พุตภาคสนามหรือไม่?

ใช่ แม้ลอจิก K-bus จะได้รับไฟเลี้ยงภายในจาก Bus Coupler แต่เอาต์พุตกระแสและโหลดเหนี่ยวนำต้องได้รับไฟเลี้ยงโดยจ่ายไฟ DC 24V เข้าที่ขั้วต่อไฟของเทอร์มินัล

ฉันสามารถใช้ KL2535 ในเครือข่ายควบคุม EtherCAT ได้หรือไม่?

ได้ แต่คุณต้องเสียบเข้ากับคัปเปลอร์ K-bus ที่รองรับ EtherCAT เช่น BK1120 หรือ BK1250 หรือใช้เทอร์มินัล EL2535 ซึ่งเป็นรุ่นเทียบเท่า EtherCAT โดยตรง
