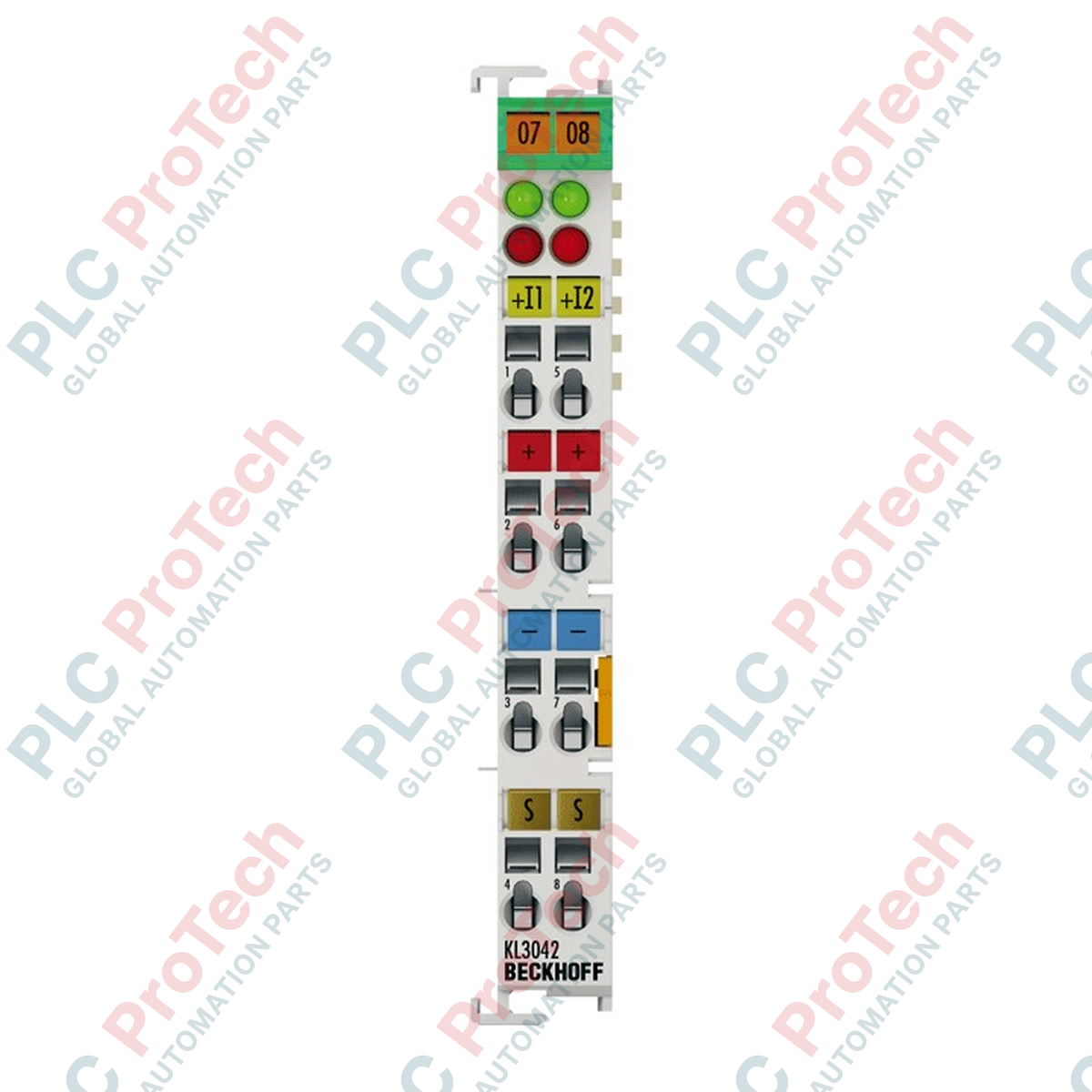

เทอร์มินัลบัส Beckhoff KL3042

SKU KL3042

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: KL3042
Origin เยอรมนี
Product Type: เทอร์มินัลบัส
Payment: T/T, Western Union
Weight: 0.5 kg
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

ด้วยการประมวลผลสัญญาณอินพุตอนาล็อกภายในระบบ I/O ของ Beckhoff เทอร์มินัลบัส BECKHOFF KL3042 จึงมีสองช่องสัญญาณที่ออกแบบมาเพื่อรับกระแสอุตสาหกรรมมาตรฐานตั้งแต่ 0 ถึง 20 mA เทอร์มินัลความละเอียด 12 บิตนี้ทำงานด้วยเทคโนโลยีแบบปลายเดียว จึงสื่อสารกับ K-bus ระดับบนได้อย่างน่าเชื่อถือสูง การรวมแหล่งจ่ายเซ็นเซอร์ไว้บนอุปกรณ์ช่วยลดความจำเป็นในการใช้เทอร์มินัลจ่ายไฟภายนอก ทำให้การเดินสายไฟในตู้เป็นระเบียบยิ่งขึ้นสำหรับการติดตั้งในอุตสาหกรรมที่มีพื้นที่จำกัด

คุณสมบัติ

ช่องอินพุตอนาล็อกแบบปลายเดียวสองช่องสำหรับสัญญาณลูปกระแสมาตรฐาน
ความละเอียดดิจิไทซ์ 12 บิตสำหรับการตรวจสอบตัวแปรกระบวนการอย่างแม่นยำ
จุดเชื่อมต่อแหล่งจ่ายเซ็นเซอร์ในตัว จ่ายไฟ 24 V DC ไปยังทรานสมิตเตอร์ภาคสนามโดยตรง
จังหวะเวลาการแปลงความเร็วสูงช่วยเพิ่มการตอบสนองของรอบการทำงาน PLC
ตัวเรือนขนาดกะทัดรัดกว้าง 12 มม. ช่วยเพิ่มความหนาแน่นของพื้นที่บนราง DIN
การแยกแบบกัลวานิกที่รองรับ 500 V ช่วยปกป้องสถาปัตยกรรม K-bus ภายใน

การใช้งาน

การตรวจสอบกระบวนการอย่างต่อเนื่อง (เครื่องวัดอัตราการไหล ทรานสดิวเซอร์แรงดัน ตัวแสดงระดับ)
ระบบตรวจสอบสภาพแวดล้อม HVAC และระบบกำหนดตำแหน่งแดมเปอร์แบบนิวแมติก
ตู้ควบคุมปั๊มเทศบาลสำหรับระบบน้ำและน้ำเสีย
เครื่องจักรระบบอัตโนมัติในโรงงานที่ใช้ทรานสมิตเตอร์แบบลูปมาตรฐาน 0 ถึง 20 mA

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่าข้อมูลจำเพาะ
ผู้ผลิต	Beckhoff Automation
ซีรีส์รุ่น	ซีรีส์เทอร์มินัล KL Bus
จำนวนอินพุต	2 ช่อง
ช่วงกระแสสัญญาณ	0 ถึง 20 mA
ความละเอียด	12 บิต
ประเภทเทคโนโลยี	แบบปลายเดียว
ความต้านทานภายใน	80 โอห์ม + แรงดันไดโอด 0.7 V
เวลาแปลงสัญญาณ	ประมาณ 2 มิลลิวินาที
ความไม่แน่นอนของการวัด	< +/-0.3 เปอร์เซ็นต์ (เทียบกับค่าฟูลสเกล)
ความทนทานต่อแรงดันกระชาก	สูงสุด 35 V DC
การแยกทางไฟฟ้า	500 V (K-bus / แรงดันสัญญาณ)
การใช้กระแสไฟฟ้า (K-bus)	โดยทั่วไป 65 mA
ความกว้างบิตของภาพกระบวนการ	อินพุต: ข้อมูล 2 x 16 บิต (เลือกใช้ข้อมูลควบคุม/สถานะ 2 x 8 บิตได้)
อุณหภูมิขณะทำงาน	-25 ถึง +60 องศาเซลเซียส
อุณหภูมิในการจัดเก็บ	-40 ถึง +85 องศาเซลเซียส
ความชื้นสัมพัทธ์	95 เปอร์เซ็นต์ ไม่ควบแน่น
ระดับการป้องกัน	IP20 (ตำแหน่งติดตั้งปรับเปลี่ยนได้)
การรับรองและเครื่องหมาย	CE, UL, ATEX, IECEx, DNV GL
เครื่องหมาย Ex	ATEX: II 3 G Ex ec IIC T4 Gc / IECEx: Ex ec IIC T4 Gc
ประเทศผู้ผลิต	เยอรมนี
น้ำหนักจัดส่ง (คำนวณ)	0.07 กก. (ไม่รวมบรรจุภัณฑ์ป้องกัน)

การเชื่อมต่อและอินเทอร์เฟซ

จุดเชื่อมต่อเทอร์มินัล	การกำหนดฟังก์ชัน
1	อินพุตอนาล็อก 1 (+)
2	แหล่งจ่ายเซนเซอร์ 1 (+24 V DC)
3	แหล่งจ่ายเซนเซอร์ 0 V (เชื่อมต่อภายในกับจุดที่ 7)
4	ชีลด์ / ดินฟังก์ชัน (PE)
5	อินพุตอนาล็อก 2 (+)
6	แหล่งจ่ายเซนเซอร์ 2 (+24 V DC)
7	แหล่งจ่ายเซนเซอร์ 0 V (เชื่อมต่อภายในกับจุดที่ 3)
8	ชีลด์ / ดินฟังก์ชัน (PE)

ข้อมูลเชิงวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

สำหรับการติดตั้งที่ต้องการตัวเลือกตัดการเชื่อมต่ออย่างรวดเร็วหรือชุดสายเคเบิลที่เดินสายไว้ล่วงหน้า ให้เปลี่ยนไปใช้รุ่น KS3042 ซึ่งมีบล็อกขั้วต่อแบบเสียบได้และมีพิกัดทางเทคนิคเหมือนกัน ตรวจสอบให้แน่ใจว่าเฟิร์มแวร์ของ K-bus coupler (เช่น BK9000 หรือ BK1100) เป็นเวอร์ชันล่าสุด เพื่อให้สามารถแมปภาพกระบวนการขนาด 2 x 16 บิตได้อย่างถูกต้องในการกำหนดค่าซอฟต์แวร์ TwinCAT System Manager

ข้อผิดพลาดที่อาจเกิดขึ้นในการใช้งานและหมายเหตุทางวิศวกรรม

เนื่องจากการ์ดอินพุตนี้เป็นแบบ ปลายเดี่ยว ทุกแชนเนลจึงใช้จุดอ้างอิงร่วมภายในเดียวกัน การเชื่อมต่อตัวส่งสัญญาณลูปที่มีกราวด์แยกกันและไม่มีการแยกทางไฟฟ้าอาจทำให้เกิดกระแสในกราวด์ลูป ส่งผลให้ค่าการวัดคลาดเคลื่อนหรือการ์ดเกิดข้อผิดพลาด หากใช้ตัวส่งสัญญาณแบบ 4 สายที่มีไฟเลี้ยงภายนอก ตรวจสอบให้แน่ใจว่าสัญญาณลูปยังคงแยกจากกันทางไฟฟ้า หรือใช้ศักย์ 0 V DC ร่วมกับบัสจ่ายไฟของตู้

เคล็ดลับการเริ่มใช้งานและการเดินสาย

เดินสายเคเบิลลูปกระแสโดยใช้สายคู่บิดเกลียวแบบมีชีลด์เสมอ ต่อชีลด์โดยตรงเข้ากับจุดต่อ 4 และ 8 (PE) ที่เทอร์มินัล หรือเข้ากับบัสบาร์แคลมป์ชีลด์เสริมที่ติดตั้งตรงทางเข้าสู่ตู้ควบคุม เพื่อลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้าจากไดรฟ์ความถี่แปรผันที่อยู่ใกล้เคียง

แนวทางการติดตั้ง

คำเตือนสำคัญ: ตัดไฟจากจุดต่อไฟหลักและไฟเสริมทั้งหมดก่อนติดตั้งหรือถอด Bus Terminals ออกจากเซกเมนต์โหนด การไม่ปฏิบัติตามอาจทำให้เกิดอาร์กไฟฟ้า ส่งผลให้หน้าสัมผัส K-bus ภายในเสียหายทางกายภาพและระบบสื่อสารขัดข้อง

ติดตั้งบัสคัปเปลอร์บนราง DIN มาตรฐานขนาด 35 มม. (EN 60715) แล้วล็อกให้อยู่กับที่โดยใช้แคลมป์รางในตัว

เลื่อนโมดูลไปตามร่องนำของเทอร์มินัลที่อยู่ติดกัน จนข้อต่อแบบลิ้นและร่องล็อกเข้าที่จนสุด

กดโมดูลเข้ากับราง DIN อย่างแน่นหนาจนกลไกล็อกด้านข้างดีดเข้าที่ ซึ่งแสดงว่าการเชื่อมต่อกราวด์มีความแน่นหนา

ใช้ไขควงปากแบนมาตรฐาน สอดสายไฟเข้าไปในจุดเชื่อมต่อแคลมป์สปริง แล้วคลายกลไกสปริงเพื่อเชื่อมต่อให้เสร็จสมบูรณ์

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

ขั้วต่ออินพุตแอนะล็อก 2 ช่องนี้มีหน้าที่หลักอะไร

ใช้วัดกระแส DC แอนะล็อกในช่วง 0 ถึง 20 mA ด้วยความละเอียด 12 บิต และส่งค่าดิจิทัลที่ประมวลผลแล้วไปยังคัปเปลอร์ฟิลด์บัสผ่าน K-bus

โมดูลนี้ต้องใช้แหล่งจ่ายไฟแยกต่างหากสำหรับเซนเซอร์ภาคสนามหรือไม่

ไม่ต้อง เนื่องจากมีขั้วจ่ายไฟเซนเซอร์ในตัว ซึ่งจ่ายไฟ DC 24 V โดยตรงจากหน้าสัมผัสจ่ายไฟของระบบไปยังทรานสมิตเตอร์แบบลูปที่เชื่อมต่ออยู่

อินพุตแบบซิงเกิลเอนด์และอินพุตแบบดิฟเฟอเรนเชียลในบริบทนี้แตกต่างกันอย่างไร

โมดูลแบบซิงเกิลเอนด์นี้มีช่องอินพุตที่ใช้จุดอ้างอิงกราวด์ร่วมกันภายใน จึงต้องระมัดระวังเพื่อป้องกันออฟเซ็ตจากกราวด์ลูปเมื่อต่อทรานสมิตเตอร์แบบแอ็กทีฟหลายตัว

บล็อกขั้วต่อของรุ่นนี้ถอดออกได้หรือไม่

ไม่ รุ่นมาตรฐานนี้ใช้แคลมป์แบบขันยึดตายตัว หากต้องการขั้วต่อแบบเสียบถอดได้เพื่อความสะดวกในการบำรุงรักษา ให้เลือกรุ่น KS-series แบบเสียบถอดได้แทน
