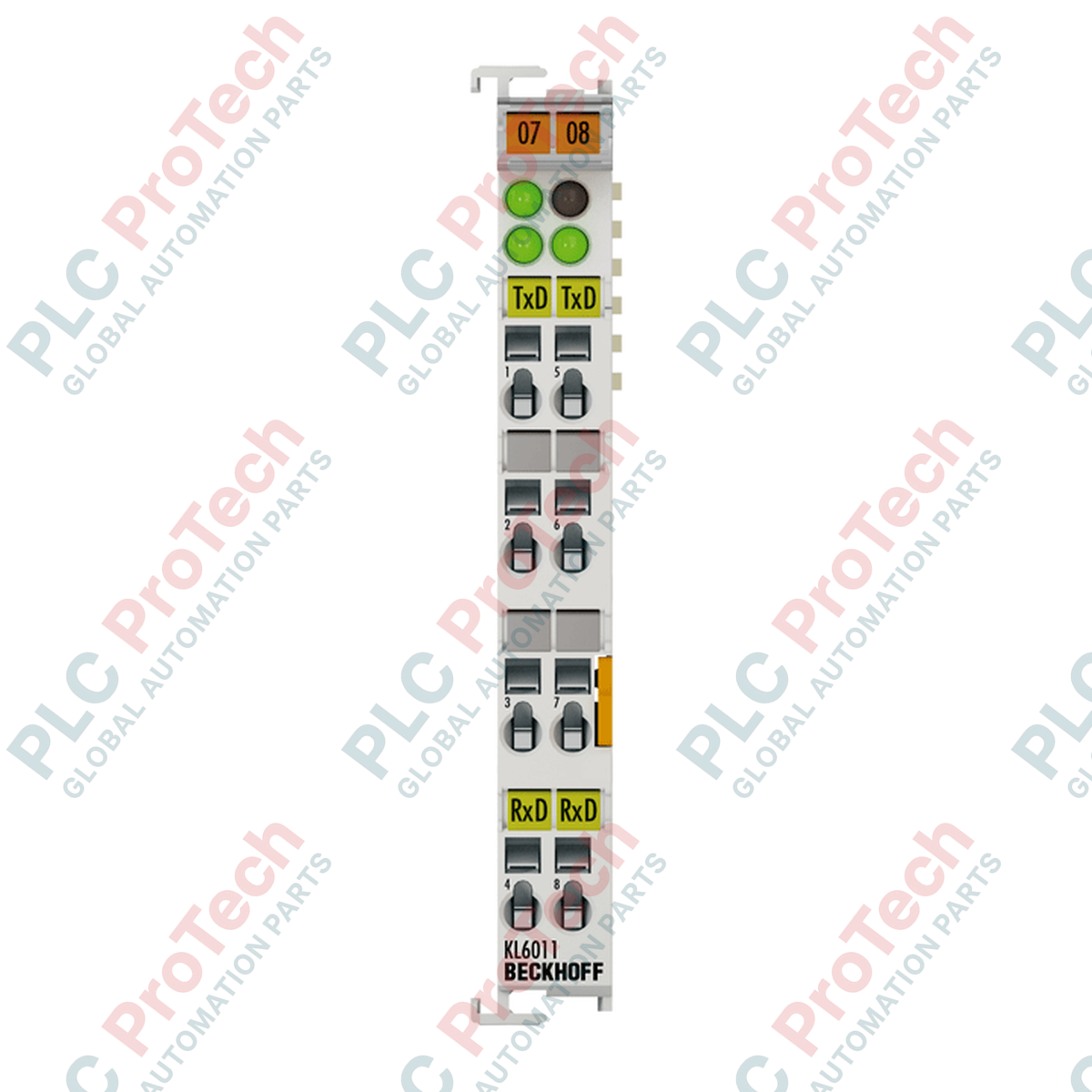

การผสานการสื่อสารอนุกรมเข้ากับระบบ I/O ของ Beckhoff โดยตรง เทอร์มินัลอินเทอร์เฟซอนุกรม Beckhoff KL6011 ช่วยให้สามารถเชื่อมต่อกับอุปกรณ์ที่ติดตั้งอินเทอร์เฟซลูปกระแส 20 mA (TTY) ได้ เทอร์มินัลทำงานแยกจากระบบบัสระดับสูงโดยสมบูรณ์ และส่งข้อมูลแบบสองทิศทางผ่านช่องสัญญาณข้อมูล (TxD และ RxD) ในโหมดฟูลดูเพล็กซ์ สามารถกำหนดสถานะแอ็กทีฟหรือพาสซีฟของลูปกระแสได้ผ่านการเดินสายภายนอก จึงรองรับอินเทอร์เฟซอนุกรมรุ่นเก่า ระบบชั่งน้ำหนักอุตสาหกรรม และการเชื่อมต่อเทอร์มินัลระยะไกลได้อย่างยืดหยุ่นในระยะทางสูงสุด 1000 เมตร
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Beckhoff |
| รุ่น / หมายเลขสินค้า | KL6011 |
| ประเภทอินเทอร์เฟซ | TTY (ลูปกระแส 20 mA) |
| จำนวนช่องสัญญาณ | 2 ช่อง (ส่ง 1 ช่อง TxD, รับ 1 ช่อง RxD), ฟูลดูเพล็กซ์ |
| อัตราการถ่ายโอนข้อมูล | 1200 ถึง 19,200 บอด (ค่าเริ่มต้น: 9600 บอด, ข้อมูล 8 บิต, ไม่มีพาริตี, 1 บิตหยุด) |
| กระแสถ่ายโอนบิต | 2 x 20 mA |
| ความต้านทานลูป (โหลด) | น้อยกว่า 500 โอห์ม |
| ความยาวสาย | สายคู่บิดเกลียวมีชีลด์ ยาวสูงสุด 1000 ม. |
| แหล่งจ่ายไฟ | ผ่าน K-bus ภายใน |
| การใช้กระแสไฟฟ้า (K-bus) | โดยทั่วไป 55 mA |
| การแยกทางไฟฟ้า | 500 V (K-bus ถึงแรงดันสัญญาณ) |
| ความกว้างบิตของอิมเมจกระบวนการ | อินพุต/เอาต์พุต: ข้อมูลผู้ใช้ 3 x 8 บิต, การควบคุม/สถานะ 1 x 8 บิต (รองรับข้อมูลผู้ใช้สูงสุด 5 x 8 บิต) |
| ระดับการป้องกัน | IP20 |
| ช่วงอุณหภูมิการทำงาน | 0 ถึง +55 องศาเซลเซียส |
| ช่วงอุณหภูมิการจัดเก็บ | -25 ถึง +85 องศาเซลเซียส |
| ความชื้นสัมพัทธ์ | 95% ไม่ควบแน่น |
| เครื่องหมาย Ex | II 3 G Ex nA IIC T4 Gc |
| น้ำหนักต่อหน่วย | ประมาณ 60 กรัม |
| น้ำหนักจัดส่ง (คำนวณ) | 0.15 กก. |
| ขนาดบรรจุภัณฑ์ (คำนวณ) | 125 มม. x 80 มม. x 25 มม. |
| จุดต่อเทอร์มินัล | สัญญาณ / ฟังก์ชัน | คำอธิบาย |
|---|---|---|
| 1 | TxD+ | เอาต์พุตลูปกระแสตัวส่ง (ขั้วบวก) |
| 5 | TxD- | ทางกลับของลูปกระแสตัวส่ง (ขั้วลบ) |
| 2 | RxD+ | อินพุตลูปกระแสตัวรับ (ขั้วบวก) |
| 6 | RxD- | ทางกลับของลูปกระแสตัวรับ (ขั้วลบ) |
| 3 | Tx แบบแอ็กทีฟ 20 mA | การเชื่อมต่อแหล่งจ่ายกระแสภายในสำหรับการทำงาน Tx แบบแอ็กทีฟ |
| 7 | Rx แบบแอ็กทีฟ 20 mA | การเชื่อมต่อแหล่งจ่ายกระแสภายในสำหรับการทำงาน Rx แบบแอ็กทีฟ |
สำหรับการใช้งานที่ต้องการโครงสร้างเทอร์มินัลต่อสายแบบถอดเสียบได้ KS6011 เป็นทางเลือกที่มีฟังก์ชันเทียบเท่าโดยตรง และยังคงตรรกะภายในกับการแมปรีจิสเตอร์เหมือนเดิมทุกประการ หากโครงสร้างพื้นฐานของคุณใช้โปรโตคอล RS485 หรือ RS232 แทนลูปกระแส 20 mA ให้เปลี่ยนไปใช้เทอร์มินัล KL6021 หรือ KL6001 ตามลำดับ เนื่องจากชั้นกายภาพทางไฟฟ้าของ KL6011 รองรับเฉพาะการสื่อสาร TTY เท่านั้น
ความล้มเหลวระหว่างการเริ่มใช้งานที่พบบ่อยเกิดจากการกำหนดค่าแบบแอ็กทีฟ/พาสซีฟของวงจรกระแส 20 mA ไม่ถูกต้อง เนื่องจากลูป TTY ต้องมีแหล่งจ่ายกระแสเพียงหนึ่งแหล่งจึงจะทำงานได้ การใช้อุปกรณ์แอ็กทีฟสองตัวในลูปเดียวกันจะทำให้ฮาร์ดแวร์เสียหายหรือชิ้นส่วนไหม้เนื่องจากกระแสเกิน ตรวจสอบให้แน่ใจว่า หากอุปกรณ์ภายนอกที่เชื่อมต่อเป็นแบบแอ็กทีฟและจ่ายกระแสให้ลูป KL6011 จะต้องต่อสายในรูปแบบพาสซีฟเท่านั้น (หลีกเลี่ยงขั้ว 3 และ 7)
เพื่อเพิ่มความน่าเชื่อถือของการส่งสัญญาณให้ได้ไกลถึง 1000 ม. ให้ใช้สายคู่บิดเกลียวแบบชีลด์ความจุต่ำ (STP) ต่อชีลด์เพียงด้านเดียว โดยควรต่อที่รางกราวด์ของตัวต่อบัส เพื่อป้องกันกราวด์ลูป โปรดทราบว่าการกำหนดรูปแบบข้อมูล (อัตราบอด พาริตี และบิตหยุด) จะจัดการแบบไดนามิกผ่านรีจิสเตอร์ของเทอร์มินัลโดยใช้ TwinCAT หรือซอฟต์แวร์กำหนดค่าตัวต่อบัสทางเลือก จึงไม่จำเป็นต้องปรับสวิตช์ DIP บนฮาร์ดแวร์
ตัดการจ่ายไฟฟ้าทั้งหมดก่อนใส่หรือถอดเทอร์มินัลออกจากชุด K-bus หากไม่แยกหน้าสัมผัสไฟเลี้ยง อาจทำให้หน้าสัมผัสบัส ตัวต่อบัส หรือโมดูล I/O ข้างเคียงเสียหายถาวร
