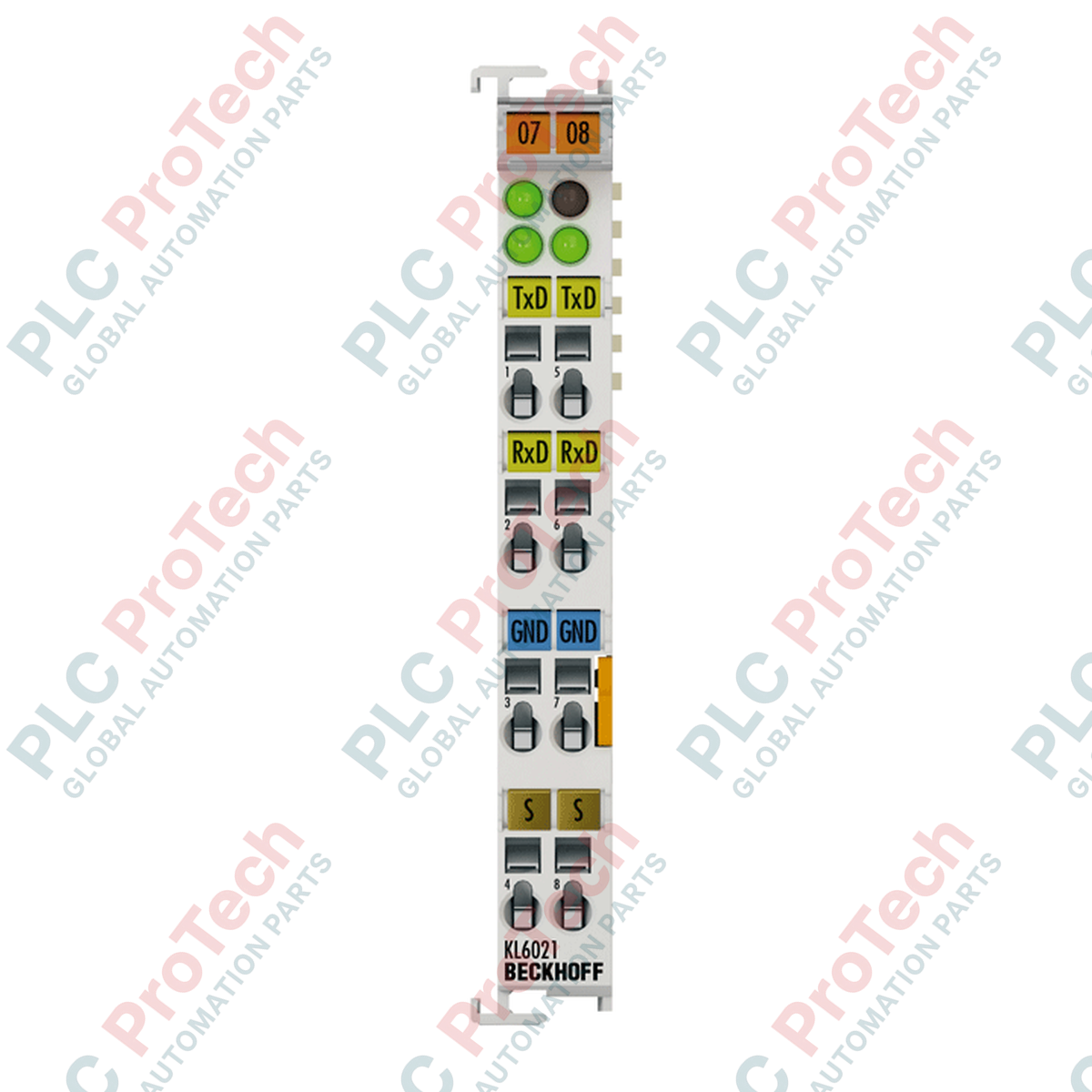

ขั้วต่อบัส BECKHOFF KL6021

SKU KL6021

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: KL6021
Origin เยอรมนี
Product Type: เทอร์มินัลบัส
Payment: T/T, Western Union
Weight: 0.06 kg
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

BECKHOFF KL6021 เป็น Bus Terminal อินเทอร์เฟซอนุกรมแบบช่องสัญญาณเดียวที่ออกแบบมาเพื่อให้สามารถผสานรวมอุปกรณ์ที่มีอินเทอร์เฟซ RS422 หรือ RS485 เข้ากับระบบ Beckhoff Bus Coupler แบบโมดูลาร์ได้โดยตรง โมดูลนี้ทำงานเป็นส่วนหนึ่งของเครือข่ายเทอร์มินัล K-bus และรองรับการถ่ายโอนข้อมูลแบบสองทิศทางสำหรับช่อง TxD และ RxD ทั้งในโหมดฟูลดูเพล็กซ์และฮาล์ฟดูเพล็กซ์ เทอร์มินัลทำงานแยกจากระบบฟิลด์บัสระดับบน จึงสามารถสื่อสารแบบอนุกรมที่ไม่ขึ้นกับโปรโตคอลจากคอนโทรลเลอร์ได้อย่างง่ายดาย

ด้วยการแยกทางไฟฟ้าในตัวระหว่าง K-bus กับสายสัญญาณ BECKHOFF KL6021 จึงมีภูมิคุ้มกันต่อสัญญาณรบกวนสูงและช่วยปกป้องส่วนประกอบควบคุมที่มีความละเอียดอ่อนจากสัญญาณรบกวนทางไฟฟ้าฝั่งภาคสนาม เทอร์มินัลนี้ไม่จำเป็นต้องตั้งค่าที่อยู่ด้วยตนเองหรือใช้สวิตช์กำหนดค่าฮาร์ดแวร์ เนื่องจากพารามิเตอร์การตั้งค่าทั้งหมดจัดการโดยตรงผ่านคอนโทรลเลอร์ระบบหรือ Bus Coupler

คุณสมบัติ

อินเทอร์เฟซอนุกรมช่องสัญญาณเดียวที่รองรับชั้นกายภาพ RS422 และ RS485
การส่งข้อมูลแบบสองทิศทางผ่านสาย TxD และ RxD โดยกำหนดค่าเป็นโหมดฟูลดูเพล็กซ์หรือฮาล์ฟดูเพล็กซ์ได้
อัตราการถ่ายโอนข้อมูลที่กำหนดค่าได้ตั้งแต่ 1,200 ถึง 19,200 บอด
บัฟเฟอร์รับข้อมูลขนาด 128 ไบต์และบัฟเฟอร์ส่งข้อมูลขนาด 16 ไบต์ในตัว เพื่อรองรับปริมาณข้อมูลสูงสุดในช่วงพีค
การแยกทางไฟฟ้า 500 V ระหว่าง K-bus ภายในกับสายอนุกรมฝั่งภาคสนาม
การกำหนดความกว้างบิตในภาพกระบวนการได้อย่างยืดหยุ่น เพื่อเพิ่มประสิทธิภาพการแลกเปลี่ยนข้อมูลของระบบควบคุม

การใช้งาน

การเชื่อมต่ออุปกรณ์อนุกรม เช่น เครื่องสแกนบาร์โค้ด เครื่องอ่านบัตร และเครื่องพิมพ์อุตสาหกรรมเข้ากับ PLC
การเชื่อมต่อเครื่องชั่งดิจิทัลและเซ็นเซอร์วัดค่าทางอุตสาหกรรม
การสร้างลิงก์สื่อสารแบบอนุกรมจุดต่อจุดในระยะทางสูงสุด 1,000 เมตรโดยใช้สายคู่บิดเกลียว
การเชื่อมต่อคอนโทรลเลอร์รุ่นเก่าหรืออุปกรณ์อนุกรมจากผู้ผลิตรายอื่นเข้ากับเครือข่าย I/O ของ Beckhoff รุ่นใหม่

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	BECKHOFF
รุ่นที่แน่นอน	KL6021
ประเภทผลิตภัณฑ์	บัสเทอร์มินัล
เทคโนโลยี	อินเทอร์เฟซอนุกรม RS422 / RS485
จำนวนช่องสัญญาณ	1
อัตราการถ่ายโอนข้อมูล	1200...19,200 บอด (ค่าเริ่มต้น: 9600 บอด, บิตข้อมูล 8 บิต, ไม่มีพาริตี, บิตหยุด 1 บิต)
บัฟเฟอร์ข้อมูล	บัฟเฟอร์รับข้อมูล 128 ไบต์, บัฟเฟอร์ส่งข้อมูล 16 ไบต์
ความกว้างบิตในอิมเมจกระบวนการ	อินพุต/เอาต์พุต: ข้อมูลผู้ใช้ 3 x 8 บิต, ควบคุม/สถานะ 1 x 8 บิต (รองรับข้อมูลผู้ใช้ได้สูงสุด 5 x 8 บิต)
แรงดันไฟฟ้าพิกัด	24 V DC (ผ่าน K-bus)
การใช้กระแสไฟฟ้า (K-bus)	โดยทั่วไป 65 mA
การใช้กระแสไฟฟ้า (หน้าสัมผัสจ่ายไฟ)	- (ไม่มีหน้าสัมผัสจ่ายไฟ)
การแยกทางไฟฟ้า	500 V (K-bus / แรงดันสัญญาณ)
อิมพีแดนซ์สาย	120 โอห์ม
ความยาวสาย	สายคู่บิดเกลียวประมาณ 1000 เมตร
น้ำหนัก	ประมาณ 60 กรัม
อุณหภูมิขณะทำงาน	0 ถึง +55 องศาเซลเซียส
อุณหภูมิในการจัดเก็บ	-25 ถึง +85 องศาเซลเซียส
ความชื้นสัมพัทธ์	95% ไม่มีการควบแน่น
ระดับการป้องกัน	IP20
การรับรอง/เครื่องหมาย	CE, UL, ATEX
เครื่องหมาย Ex	II 3 G Ex nA IIC T4 Gc

แนวทางการติดตั้ง

ตรวจสอบให้แน่ใจว่าระบบอัตโนมัติทั้งหมดและแหล่งจ่ายไฟภาคสนามไม่มีพลังงานโดยสมบูรณ์ก่อนติดตั้งหรือถอดโมดูล
ติดตั้งเทอร์มินัลบนราง DIN มาตรฐานขนาด 35 มม. (EN 60715) โดยจัดแนวแล้วกดให้เข้าที่ถัดจาก Bus Coupler หรือเทอร์มินัลที่อยู่ติดกัน
ตรวจสอบให้แน่ใจว่าหน้าสัมผัส K-bus แบบล็อกตัวเองที่ด้านข้างของเทอร์มินัลขบเข้ากับยูนิตข้างเคียงอย่างแน่นหนา
เดินสายสื่อสาร RS422 หรือ RS485 โดยใช้สายคู่บิดเกลียวแบบมีชีลด์ เพื่อป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้าตลอดแนวสายที่มีความยาวมาก
เมื่อเชื่อมต่อทางกายภาพเสร็จแล้ว ให้จ่ายไฟเข้าระบบและกำหนดค่าพารามิเตอร์อัตราบอด พาริตี และบิตหยุดในซอฟต์แวร์กำหนดค่า PLC

คำแนะนำในการเปลี่ยน

เมื่อเปลี่ยนเทอร์มินัลที่ขัดข้อง ให้ตรวจสอบว่าการกำหนดค่าของโมดูลใหม่ตรงกับการตั้งค่าของยูนิตเดิมในคอนโทรลเลอร์ เนื่องจาก BECKHOFF KL6021 อาศัยการกำหนดพารามิเตอร์จาก Bus Coupler หรือโปรแกรม PLC จึงต้องตรวจสอบให้แน่ใจว่าพารามิเตอร์อนุกรม (อัตราบอด บิตข้อมูล พาริตี และบิตหยุด) ได้รับการเริ่มต้นอย่างถูกต้องระหว่างการเริ่มต้นระบบ เพื่อคืนการสื่อสารที่ราบรื่นกับอุปกรณ์ต่อพ่วงที่เชื่อมต่ออยู่

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What serial communication interfaces does the BECKHOFF KL6021 support?

The BECKHOFF KL6021 supports both RS422 and RS485 physical serial interfaces, allowing bidirectional data transfer via TxD and RxD lines in either full-duplex or half-duplex configuration.

What is the maximum data transfer rate of the BECKHOFF KL6021?

The BECKHOFF KL6021 supports configurable data transfer rates ranging from 1200 baud up to 19,200 baud, with a default shipping configuration of 9600 baud, 8 data bits, no parity, and 1 stop bit.

Does the BECKHOFF KL6021 require connection to the field power contacts?

No, the BECKHOFF KL6021 does not connect to the internal power contacts and is powered entirely via the K-bus with a typical current consumption of 65 mA.

How large are the data buffers on the BECKHOFF KL6021?

The BECKHOFF KL6021 features an integrated 128-byte receive buffer and a 16-byte transmit buffer to handle asynchronous serial data flows without losing packets.

Is there electrical isolation on the BECKHOFF KL6021?

Yes, the BECKHOFF KL6021 provides 500 V of electrical isolation between the internal K-bus and the external signal lines to protect the control network from electrical interference and noise.
