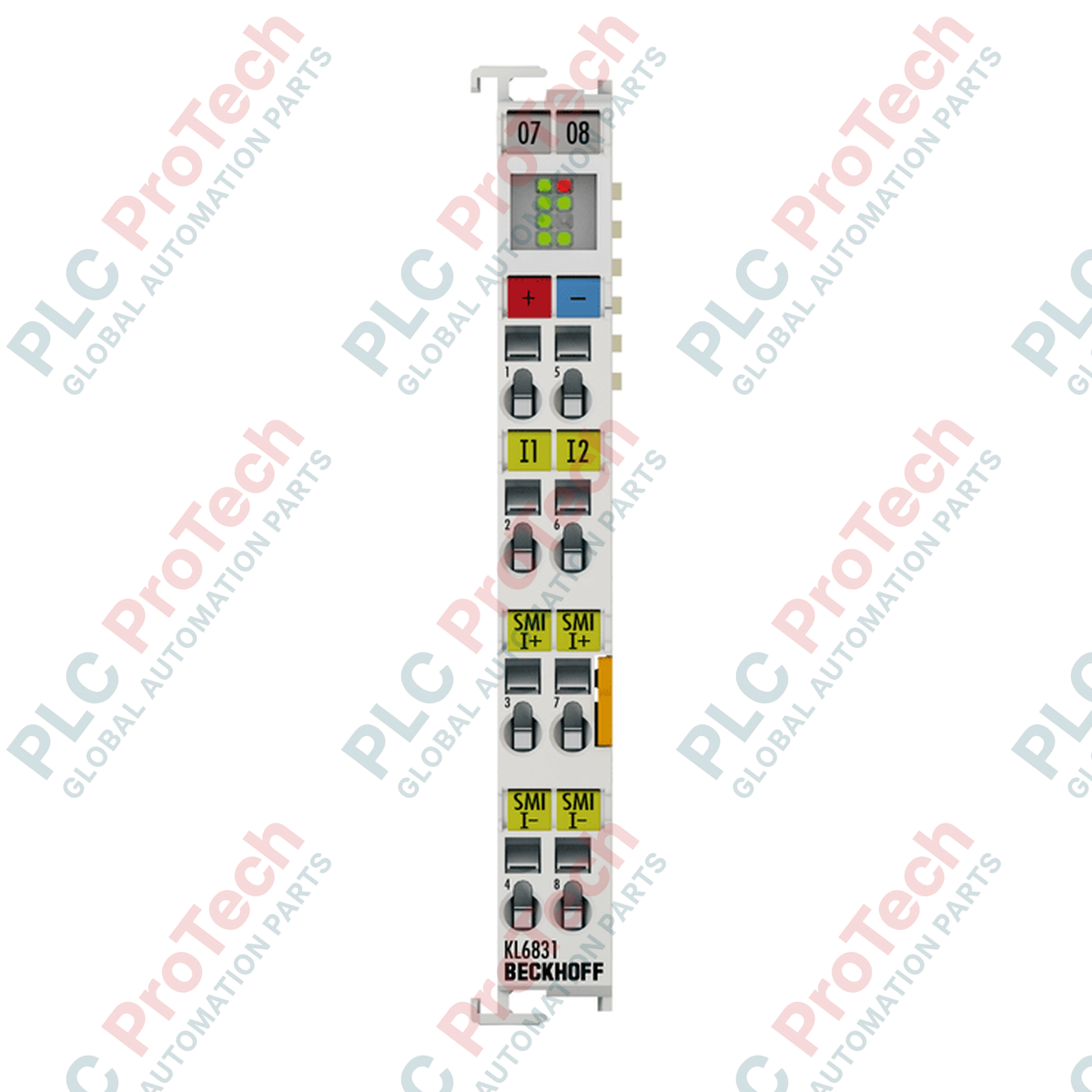

เทอร์มินัลบัส Beckhoff KL6831

SKU KL6831

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: KL6831
Origin เยอรมนี
Product Type: เทอร์มินัลบัส
Payment: T/T, Western Union
Weight: 1.0 kg
Dimensions: 120 มม. x 80 มม. x 25 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

ด้วยการผสานไดรฟ์ Standard Motor Interface เข้ากับระบบเทอร์มินัล K-bus แบบโมดูลาร์โดยตรง Beckhoff KL6831 จึงสามารถประสานงานแอคชูเอเตอร์ SMI LoVo ได้อย่างแม่นยำสูงสุด 16 ตัว เทอร์มินัลช่องสัญญาณเดี่ยวนี้ทำหน้าที่เป็นเกตเวย์สื่อสารเฉพาะทาง ช่วยให้ถ่ายโอนข้อมูลแบบสองทิศทางระหว่างโปรเซสเซอร์ควบคุมกับไดรฟ์บานม้วนหรือระบบป้องกันแสงแดดอัจฉริยะ เทอร์มินัลนี้ทำงานบนฟิสิคัลเลเยอร์ SMI LoVo แรงดันต่ำ ช่วยลดการเดินสายของระบบ และเชื่อมต่อระดับภาคสนามเข้ากับภาพกระบวนการของคอนโทรลเลอร์โดยตรงผ่านแผนผังอินพุตและเอาต์พุตขนาด 24 ไบต์ นอกจากนี้ อินพุตฮาร์ดแวร์ในพื้นที่ยังช่วยให้ดำเนินขั้นตอนการเริ่มต้นระบบได้ก่อนกำหนดค่าซอฟต์แวร์เครือข่าย

คุณสมบัติ

รองรับการเชื่อมต่อสเลฟแอคชูเอเตอร์ SMI LoVo (แรงดันต่ำ 24 V DC) ได้สูงสุด 16 ตัว
มีอินพุตดิจิทัล 24 V DC ในตัว 2 ช่องบนตัวเทอร์มินัล เพื่อให้การเริ่มต้นระบบในพื้นที่และการทดสอบด้วยตนเองทำได้ง่ายขึ้น
มีการแยกทางไฟฟ้าแบบกัลวานิกสูงสุด 1500 V DC ระหว่างบัส SMI และ K-bus ภายใน
รองรับการตรวจสอบวินิจฉัยสถานะมอเตอร์ที่ส่งกลับอย่างต่อเนื่องผ่านไลบรารี SMI ของ TwinCAT PLC
รองรับโทโพโลยีแบบสายที่ยืดหยุ่น โดยมีระยะสายเคเบิลรวมสูงสุด 200 เมตร

การใช้งาน

ระบบบังแดดอัตโนมัติ การควบคุมบานเกล็ด และการปรับมู่ลี่บนด้านหน้าอาคารเชิงพาณิชย์ที่รับแสงแดดจัด
ระบบบังแดดสำหรับห้องคลีนรูมอุตสาหกรรมที่ใช้มอเตอร์แรงดันต่ำ 24 V DC
การผสานรวมแอคชูเอเตอร์หน้าต่างและระบบระบายอากาศอัตโนมัติเข้ากับเครือข่ายการจัดการอาคาร

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่าข้อมูลจำเพาะ
ผู้ผลิต	Beckhoff Automation
หมายเลขรุ่น	KL6831
ประเภทผลิตภัณฑ์	เทอร์มินัลบัส SMI (LoVo)
จำนวนช่องสัญญาณ	1
สเลฟ SMI ที่รองรับ	สูงสุด 16 ตัว
อัตราการถ่ายโอนข้อมูล	2400 บอด
โทโพโลยีบัส SMI	โทโพโลยีแบบสาย
ความยาวสายเคเบิลสูงสุด	200 m
ความกว้างภาพกระบวนการ	อินพุต 24 ไบต์ / เอาต์พุต 24 ไบต์
แรงดันไฟฟ้าขาเข้าที่กำหนด	24 V DC (-15% / +20%)
การใช้กระแสไฟฟ้า (K-bus)	โดยทั่วไป 55 mA
การแยกทางไฟฟ้า	500 V (K-bus ถึง SMI-bus)
แรงดันฉนวน	1500 V DC (SMI ถึง K-bus); 1500 V AC (SMI ถึงหน้าสัมผัสกำลังไฟ)
ระดับการป้องกัน	IP20
อุณหภูมิขณะใช้งาน	0 ถึง +55 องศาเซลเซียส
อุณหภูมิในการจัดเก็บ	-25 ถึง +85 องศาเซลเซียส
ความชื้นสัมพัทธ์	95% โดยไม่เกิดการควบแน่น
ประเทศผู้ผลิต	เยอรมนี
น้ำหนักจัดส่ง (คำนวณ)	0.15 กก.
ขนาดบรรจุภัณฑ์ (คำนวณ)	120 มม. x 80 มม. x 25 มม.

การเชื่อมต่อและอินเทอร์เฟซ

จุดต่อสาย	การกำหนดสัญญาณ	คำอธิบาย
1	SMI I+	การเชื่อมต่อขั้วบวกของบัส SMI
2	SMI I-	การเชื่อมต่อขั้วลบของบัส SMI
3	อินพุต 1	อินพุตดิจิทัล 1 (24 V DC) สำหรับทดสอบแอคชูเอเตอร์ในพื้นที่
4	อินพุต 2	อินพุตดิจิทัล 2 (24 V DC) สำหรับทดสอบแอคชูเอเตอร์ในพื้นที่
5	24 V DC	อินพุตแหล่งจ่ายภายนอก SMI (หน้าสัมผัสขั้วบวก)
6	0 V	อินพุตแหล่งจ่ายภายนอก SMI (หน้าสัมผัสกราวด์)

ข้อมูลเชิงวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

KL6831 ได้รับการออกแบบมาโดยเฉพาะสำหรับแอคชูเอเตอร์ SMI LoVo มาตรฐาน 24 V DC หากการติดตั้งของคุณใช้แอคชูเอเตอร์ SMI มาตรฐานแรงดันสาย 230 V AC คุณต้องใช้โมดูลทางเลือก KL6832 เพื่อป้องกันความเสียหายของฮาร์ดแวร์ที่ไม่สามารถแก้ไขได้ ขั้วต่อทั้งสองรุ่นใช้บล็อกไลบรารี PLC ของ TwinCAT ร่วมกัน จึงสามารถย้ายโค้ดแอปพลิเคชัน PLC ระหว่างสถาปัตยกรรม 24 V และ 230 V ได้อย่างง่ายดาย

ข้อผิดพลาดที่อาจเกิดขึ้นในการใช้งานและหมายเหตุทางวิศวกรรม

แม้ว่าขีดจำกัดทางทฤษฎีของบัส SMI จะอยู่ที่ 200 เมตร แต่ความสมบูรณ์ของสัญญาณจะลดลงในสภาพแวดล้อมที่มี EMI สูงเมื่อเดินสายขนานกับสายไฟแรงดันปานกลาง ควรเดินสายคู่สื่อสาร SMI ด้วยสายคู่บิดเกลียวแบบมีชีลด์เสมอ เพื่อหลีกเลี่ยงแรงดันไฟตกในสาย LoVo ให้คำนวณหน้าตัดสายไฟเลี้ยงใหม่โดยอิงจากกระแสกระชากสูงสุดสะสมของไดรฟ์ที่เชื่อมต่อทั้ง 16 ตัวระหว่างรอบการเริ่มทำงานพร้อมกัน

เคล็ดลับการทดสอบระบบและการเดินสาย &

อินพุตดิจิทัล 1 และ 2 ที่ติดตั้งในตัวช่วยให้เจ้าหน้าที่ทดสอบระบบสามารถสั่งแอคชูเอเตอร์ SMI ให้เลื่อนขึ้นและลงได้โดยตรงที่แถบขั้วต่อ ก่อนกำหนดค่าซอฟต์แวร์ TwinCAT หรือแมปคัปเปลอร์บัส วิธีนี้ช่วยลดระยะเวลาการทดสอบระบบหน้างานโดยแยกปัญหาการเดินสายทางกายภาพออกจากปัญหาโค้ด PLC ตรวจสอบให้แน่ใจว่าหน้าสัมผัสจ่ายไฟ 24 V DC เชื่อมต่ออย่างถูกต้องผ่านจุดป้อนจ่ายไฟของขั้วต่อที่อยู่ติดกัน

แนวทางการติดตั้ง

คำเตือนสำคัญ: ปลดพลังงานจากแหล่งจ่ายไฟภาคสนามหลักและโมดูลคัปเปลอร์ K-bus ทั้งหมดก่อนเสียบหรือถอดชุดขั้วต่อ การเสียบขั้วต่อ I/O เข้ากับแบ็กเพลนที่กำลังทำงานอยู่ขณะมีไฟเลี้ยงอาจทำให้เกิดแรงดันไฟกระชากชั่วขณะ ส่งผลให้ลอจิกเสียหายหรือทำให้ทรานซีฟเวอร์ K-bus เสียหายถาวร

1 ติดตั้งขั้วต่อโดยเลื่อนเข้ากับราง DIN มาตรฐานขนาด 35 มม. (EN 60715) จนสลักปลดล็อกเข้าที่และมีเสียงคลิกอย่างแน่นหนา

2 ตรวจสอบให้แน่ใจว่าขั้วต่อด้านข้างมีการล็อกเชื่อมต่อกันทางกายภาพกับขั้วต่อข้างเคียงอย่างแน่นหนา เพื่อรักษาความสมบูรณ์ของหน้าสัมผัส K-bus ภายใน

3 ปอกสายไฟภาคสนามตามความยาวที่กำหนด แล้วเสียบสายเข้าในขั้วต่อแบบสปริงคลิปโดยใช้เครื่องมือปากแบนที่เหมาะสม

4 จ่ายแรงดันไฟเลี้ยงภายนอก 24 V DC ให้กับหน้าสัมผัสจ่ายไฟเพื่อจ่ายพลังงานให้ระบบบัส SMI LoVo

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

ความแตกต่างด้านการทำงานหลักระหว่าง KL6831 และ KL6832 คืออะไร

KL6831 ได้รับการออกแบบมาโดยเฉพาะสำหรับการติดตั้งแอคชูเอเตอร์ SMI LoVo แรงดันต่ำ (24 V DC) ขณะที่ KL6832 สร้างขึ้นสำหรับการติดตั้ง SMI ที่ใช้แรงดันไฟฟ้าสาย 230 V AC

ฉันสามารถทดสอบการเคลื่อนที่ของแอคชูเอเตอร์โดยไม่ต้องตั้งค่าการกำหนดค่าซอฟต์แวร์ PLC ได้หรือไม่

ได้ KL6831 มีอินพุตดิจิทัลในตัว 2 ช่อง ซึ่งกำหนดค่าไว้ล่วงหน้าเพื่อให้สามารถสั่งแอคชูเอเตอร์ SMI ที่เชื่อมต่ออยู่ให้เลื่อนขึ้นหรือลงได้ด้วยตนเองในระหว่างขั้นตอนก่อนการนำระบบไปใช้งาน

เทอร์มินัล KL6831 หนึ่งตัวสามารถกำหนดแอดเดรสให้แอคชูเอเตอร์ SMI ได้กี่ตัว

เทอร์มินัลบัส KL6831 หนึ่งตัวรองรับการเชื่อมต่อแอคชูเอเตอร์ SMI LoVo แบบสเลฟได้สูงสุด 16 ตัวผ่านช่องสัญญาณกายภาพช่องเดียว

ต้องใช้บล็อกซอฟต์แวร์ใดบ้างเพื่อผสานรวมเทอร์มินัลนี้เข้ากับ TwinCAT

การผสานรวมต้องใช้ไลบรารี TwinCAT PLC SMI ซึ่งจัดการการแลกเปลี่ยนข้อมูล คำสั่ง และการอัปเดตการวินิจฉัยกับมอเตอร์ SMI ผ่านอิมเมจกระบวนการ K-bus
