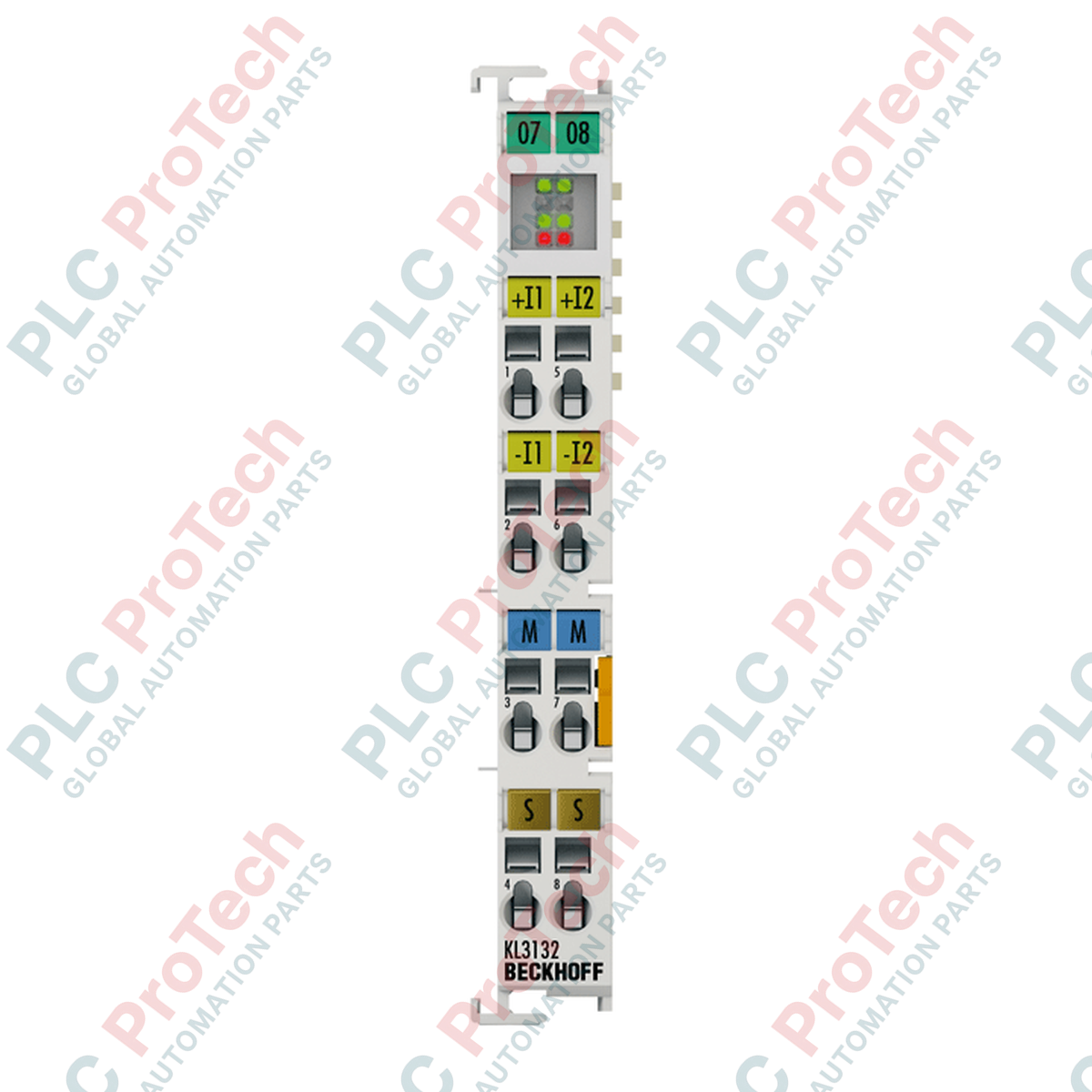

Beckhoff KS3132 Bus Terminal

คำอธิบาย

Beckhoff KS3132 ได้รับการออกแบบมาเพื่อการวัดแบบดิฟเฟอเรนเชียลที่มีความแม่นยำสูงในสถาปัตยกรรมระบบอัตโนมัติที่ต้องการประสิทธิภาพสูง เป็นเทอร์มินัลอินพุตแอนะล็อก 2 ช่องระดับพรีเมียมที่ออกแบบมาให้เชื่อมต่อโดยตรงกับระบบแบ็กเพลน K-bus มาตรฐาน อุปกรณ์นี้ประมวลผลสัญญาณแรงดันในช่วง -10 V ถึง +10 V ด้วยเอนจินแปลงสัญญาณความละเอียด 16 บิตในตัว แปลงอินพุตทางกายภาพเป็นค่าดิจิทัลที่แม่นยำ พร้อมภูมิคุ้มกันสูงต่อสัญญาณรบกวนทางไฟฟ้าแบบโหมดร่วม ระบบเดินสายแบบถอดเสียบได้ช่วยให้ช่างภาคสนามสามารถถอดและใส่ตลับอิเล็กทรอนิกส์ที่ทำงานอยู่ได้โดยไม่รบกวนชุดสายภาคสนามที่ติดตั้งไว้ล่วงหน้า จึงลดเวลาหยุดทำงานของระบบระหว่างการบำรุงรักษา

คุณสมบัติ

• อินพุตดิฟเฟอเรนเชียลแบบสองช่อง: มีช่องสัญญาณแอนะล็อกแบบดิฟเฟอเรนเชียลอิสระสองช่อง เพื่อลดสัญญาณรบกวนโหมดร่วมตลอดการเดินสัญญาณระยะไกล
• ความละเอียด 16 บิต: การสุ่มตัวอย่างความละเอียดสูง (ความละเอียด 15 บิตสำหรับการสเกลมาตรฐาน 0 ถึง 10 V) ช่วยให้ป้อนกลับได้อย่างแม่นยำสำหรับกระบวนการควบคุมแบบป้อนกลับที่ต้องการความละเอียดสูง
• ระดับการเดินสายแบบถอดเสียบได้: สถาปัตยกรรมซีรีส์ KS รองรับการสับเปลี่ยนโมดูลโดยไม่ต้องใช้เครื่องมือ ขณะที่ยังคงการต่อสายภาคสนามไว้
• ตัวกรอง 50 Hz ที่กำหนดค่าได้: ตัวกรองความถี่ต่ำในตัวที่กำหนดค่าได้ ออกแบบมาโดยเฉพาะเพื่อระงับสัญญาณรบกวนจากความถี่สายไฟฟ้าในงานอุตสาหกรรม
• การแยกแบบแกลวานิก: การแยกทางไฟฟ้า 500 V ระหว่าง K-bus ภายในกับวงจรวัดแบบแอนะล็อก เพื่อป้องกันตัวควบคุมต้นทางจากแรงดันกระชากชั่วขณะทางฝั่งภาคสนาม

การใช้งาน

• ระบบกำหนดตำแหน่งความแม่นยำสูง: การเชื่อมต่อกับเซ็นเซอร์ป้อนกลับตำแหน่งแบบแอนะล็อก ทรานสดิวเซอร์เชิงเส้น และเอ็นโคเดอร์
• เครื่องมือวัดกระบวนการ: การตรวจสอบทรานสมิตเตอร์วัดความดันต่าง เครื่องวัดอัตราการไหล และวงจรควบคุมการไหล
• การควบคุมในพื้นที่อันตราย: การติดตั้งบนราง DIN โดยตรงภายในสภาพแวดล้อมที่อาจเกิดการระเบิด ซึ่งสอดคล้องกับข้อกำหนดการออกแบบ ATEX Zone 2

ข้อมูลจำเพาะทางเทคนิค

การเชื่อมต่อและอินเทอร์เฟซ

ข้อมูลเชิงประจักษ์ทางวิศวกรรม

รุ่นทางเลือกและความเข้ากันได้

KS3132 ใช้รีจิสเตอร์ซอฟต์แวร์ พารามิเตอร์ทางไฟฟ้า และโครงสร้างอิมเมจกระบวนการ TwinCAT เหมือนกับ KL3132 มาตรฐานทุกประการ ความแตกต่างหลักคือโครงตัวเรือนขั้วต่อแบบเสียบได้ของซีรีส์ KS หากมีโมดูล KL3132 แบบเดินสายมาตรฐานอยู่ในโหนดฟิลด์บัสที่มีอยู่เดิม สามารถสับเปลี่ยนกับ KS3132 ได้โดยตรง โดยต้องตรวจสอบให้แน่ใจว่าหัวขั้วต่อเข้าคู่กับรูปแบบฐานแบบเสียบได้

ข้อควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

เนื่องจากโมดูลนี้ไม่นำหน้าสัมผัสไฟฟ้าไปยังบัสสไลซ์ที่อยู่ติดกัน (ไม่มีแท็บส่งผ่านรางจ่ายไฟ) จึงไม่สามารถจ่ายกระแสไฟทำงานให้เครื่องมือด้านภาคสนามได้ ต้องจัดให้มีไฟลูปหรือไฟเสริมภายนอกที่ด้านปลายทาง นอกจากนี้ เมื่อใช้โปรไฟล์อินพุต 0 ถึง 10 V ความละเอียดทางกายภาพจะลดลงจาก 16 บิตแบบไบโพลาร์เหลือ 15 บิต ผู้ออกแบบระบบต้องคำนึงถึงการลดลงของควอนไทเซชันนี้เมื่อเขียนการคำนวณระบบอัตโนมัติของกระบวนการ

เคล็ดลับการเริ่มเดินระบบและการเดินสาย

ใช้สายคู่บิดเกลียวมีชีลด์ (STP) สำหรับเส้นทางสัญญาณแบบดิฟเฟอเรนเชียลทั้งสองเส้นทางเสมอ เชื่อมต่อสายเดรนของชีลด์โดยตรงเข้ากับขั้วต่อ 3 หรือ 7 บนโมดูล หรือเข้ากับบัสกราวด์อิมพีแดนซ์ต่ำที่ติดตั้งใกล้จุดทางเข้าสู่ตู้ควบคุม หากพบการลดทอนสัญญาณหรือการแกว่งของค่าที่วัดได้ ให้ตรวจสอบว่าการกำหนดค่ารีจิสเตอร์ TwinCAT ตรงกับโปรไฟล์ตัวกรองของคุณหรือไม่ ตัวกรองน็อตช์ดิจิทัลภายในที่ความถี่ 50 Hz สามารถแก้ไขได้ในซอฟต์แวร์โดยใช้เส้นทางการเข้าถึงรีจิสเตอร์โดยตรง (โดยเฉพาะรีจิสเตอร์ R32)
