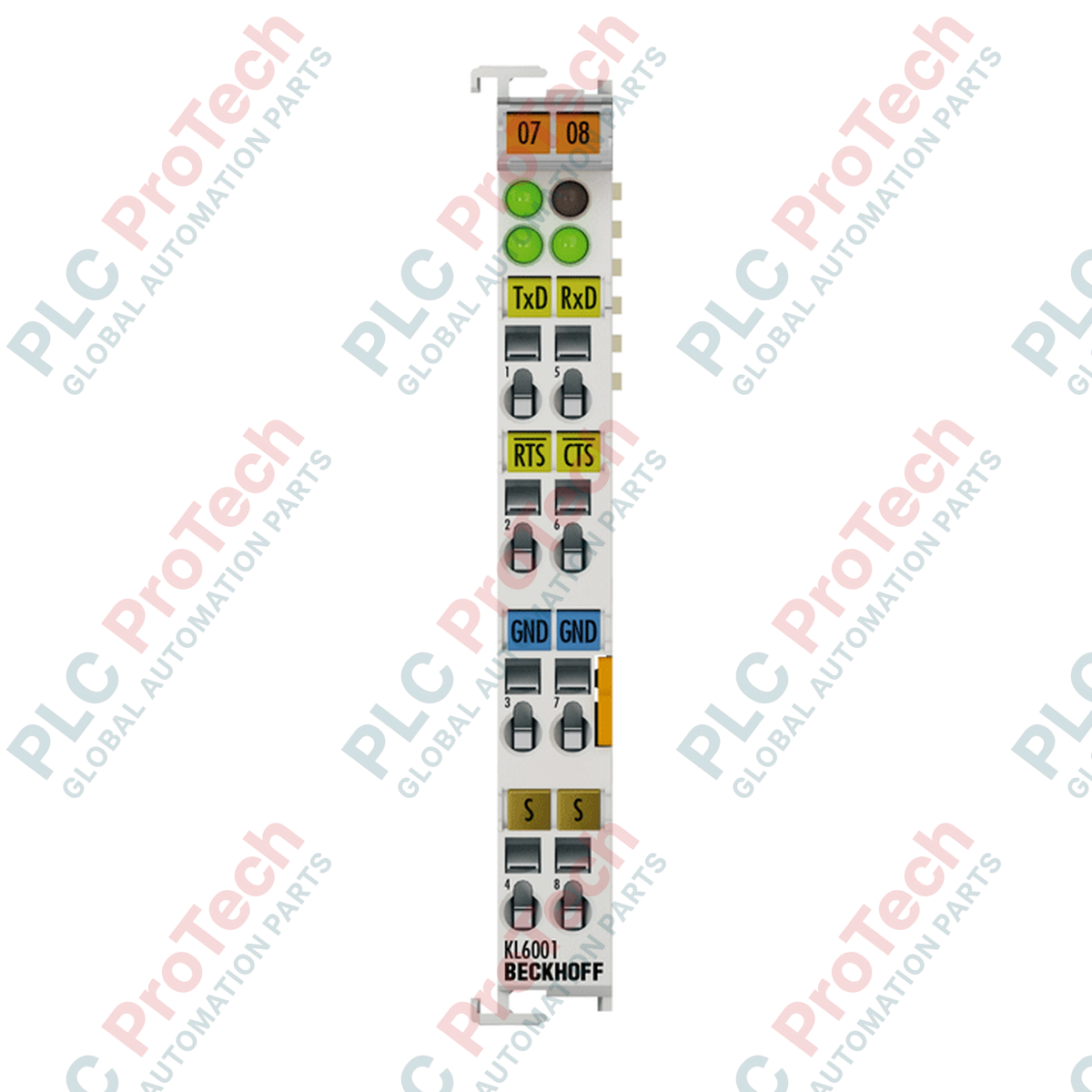

ทำหน้าที่เป็นอินเทอร์เฟซอนุกรมเฉพาะภายในระบบ I/O ของ Beckhoff โดย Beckhoff KS6001 Bus Terminal นี้ช่วยให้สามารถผสานรวมอุปกรณ์ที่รองรับ RS232 เข้ากับเครือข่ายควบคุมได้โดยตรง อุปกรณ์สร้างการเชื่อมต่อแบบสองทิศทางที่มีความทนทาน รองรับการส่งข้อมูลแบบฟูลดูเพล็กซ์ผ่านช่อง RxD และ TxD พร้อมภูมิคุ้มกันต่อสัญญาณรบกวนทางแม่เหล็กไฟฟ้าสูง โมดูลนี้มี ระดับการต่อสายแบบเสียบได้ ช่วยให้ติดตั้งและบำรุงรักษาภาคสนามได้อย่างรวดเร็วโดยไม่รบกวนชุดต่อสายเทอร์มินัลเดิม โมดูลสื่อสารกับคอนโทรลเลอร์โดยตรงผ่าน K-bus พร้อมการแยกสัญญาณและขนาดกะทัดรัดสำหรับการสื่อสารอนุกรมในงานอุตสาหกรรม
| พารามิเตอร์ | ค่า / ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Beckhoff Automation |
| รุ่น / หมายเลขชิ้นส่วน | KS6001 |
| เทคโนโลยี | อินเทอร์เฟซอนุกรม RS232 |
| ช่องสัญญาณถ่ายโอนข้อมูล | 2 (ส่ง 1 / รับ 1), TxD และ RxD, ฟูลดูเพล็กซ์ |
| อัตราการถ่ายโอนข้อมูล | 1,200 ถึง 19,200 บอด (ค่าเริ่มต้น: 9,600 บอด, 8 บิตข้อมูล, ไม่มีพาริตี, 1 บิตหยุด) |
| ความผิดเพี้ยนของบิต | น้อยกว่า 3 เปอร์เซ็นต์ |
| ความยาวสายเคเบิลสูงสุด | 15 เมตร |
| ช่วงแรงดันสัญญาณ | ลอจิก 0: -18 V ถึง -3 V | ลอจิก 1: 3 V ถึง 18 V |
| การใช้กระแสไฟฟ้า (K-bus) | โดยทั่วไป 55 mA |
| การแยกทางไฟฟ้า | 500 V (K-bus ถึงแรงดันสัญญาณ) |
| บัฟเฟอร์ข้อมูล | บัฟเฟอร์รับข้อมูล 128 ไบต์, บัฟเฟอร์ส่งข้อมูล 16 ไบต์ |
| ความกว้างบิตของภาพกระบวนการ | อินพุต/เอาต์พุต: ข้อมูลผู้ใช้ 3 x 8 บิต, ควบคุม/สถานะ 1 x 8 บิต (ข้อมูลผู้ใช้สูงสุด 5 x 8 บิต) |
| การเชื่อมต่อสายไฟ | ตัวนำแกนเดี่ยว (e), แบบยืดหยุ่น (f), ปลอกสวมปลายสาย (a); แคลมป์สปริง |
| หน้าตัดการเชื่อมต่อ | 0.08 ถึง 1.5 มม.² (AWG 28 ถึง 16) |
| ความยาวการปอกสาย | 9 ถึง 10 มม. |
| ขนาด (W x H x D) | 12 มม. x 100 มม. x 68 มม. |
| อุณหภูมิขณะทำงาน / อุณหภูมิขณะจัดเก็บ | 0 ถึง +55 °C / -25 ถึง +85 °C |
| ความชื้นสัมพัทธ์ | 95 เปอร์เซ็นต์ ไม่ควบแน่น |
| ระดับการป้องกัน | IP20 / ตำแหน่งติดตั้งปรับเปลี่ยนได้ |
| การรับรองและเครื่องหมาย | CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc) |
| ประเทศต้นกำเนิด | เยอรมนี |
| น้ำหนักจัดส่ง (คำนวณ) | 1.5 กก. |
โมดูล KS6001 มีฟังก์ชันเหมือนกับขั้วต่อมาตรฐาน KL6001 ทุกประการ ความแตกต่างสำคัญอยู่ที่ชุดขั้วต่อแบบเสียบได้ของซีรีส์ KS ซึ่งช่วยให้สามารถถอดเปลี่ยนขณะระบบทำงานหรือเปลี่ยนชิ้นส่วนทางกายภาพได้โดยไม่ต้องถอดสายภาคสนามทีละเส้น ทั้งสองรุ่นใช้อิมเมจกระบวนการ TwinCAT เหมือนกัน จึงสามารถใช้แทนกันได้อย่างสมบูรณ์ในมุมมองของซอฟต์แวร์และการแมปโปรแกรม
เนื่องจากโมดูลนี้ใช้สัญญาณ RS232 แบบซิงเกิลเอนด์มาตรฐาน ความยาวสายเคเบิลทางกายภาพสูงสุดต้องจำกัดไว้ที่ 15 เมตร เพื่อป้องกันการลดทอนสัญญาณและความไวต่อสนามแม่เหล็กไฟฟ้าภายนอก หากติดตั้งโมดูลใกล้กับไดรฟ์ปรับความถี่ AC (VFD) ความถี่สูงหรือโหลดเหนี่ยวนำขนาดใหญ่ ต้องเดินสายเคเบิลความจุต่ำแบบมีชีลด์สองชั้นตรงไปยังขั้วต่อ และต่อชีลด์เข้ากับบัสบาร์กราวด์เพื่อการทำงานโดยเฉพาะซึ่งอยู่นอกโมดูล
เมื่อกำหนดค่าพารามิเตอร์อนุกรมใน TwinCAT System Manager ให้ตรวจสอบว่าอัตราบอด พาริตี บิตข้อมูล และบิตหยุดตรงกับอุปกรณ์ปลายทางที่เชื่อมต่ออย่างแม่นยำ หากไม่ตรงกันจะไม่สามารถสร้างการสื่อสารได้ และอาจทำให้บัฟเฟอร์ภายในค้างได้ ในการออกแบบลอจิก ให้ตรวจสอบอิมเมจกระบวนการควบคุม/สถานะขนาด 1 ไบต์เพื่อใช้แฮนด์เชกซอฟต์แวร์อย่างเหมาะสม เนื่องจากขั้วต่อนี้ไม่ได้ใช้สายแฮนด์เชกฮาร์ดแวร์ CTS/RTS
ก่อนติดตั้งหรือถอดชุดขั้วต่อ ให้แยกระบบออกจากแหล่งจ่ายไฟโดยสมบูรณ์ ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าเสริมทั้งหมดที่จ่ายให้ขั้วต่อและเครื่องมือภาคสนามที่เกี่ยวข้องถูกตัดพลังงานจนหมด การไม่แยกแหล่งจ่ายไฟอาจทำให้ขั้วต่อเสียหาย เกิดข้อผิดพลาดในการสื่อสารของระบบ หรือมีความเสี่ยงต่อการจุดประกายไฟในพื้นที่อันตรายตามมาตรฐาน ATEX
ติดตั้งโมดูลบนราง DIN มาตรฐานขนาด 35 มม. (สอดคล้องตาม EN 60715) ตรวจสอบให้แน่ใจว่าตัวล็อกด้านหลังเลื่อนครอบโปรไฟล์รางอย่างแน่นหนา
จัดแนวขั้วต่อให้เสมอกับขั้วต่อ K-bus ที่อยู่ติดกัน เพื่อให้ช่องคู่และจุดเชื่อมต่อแบบมีคีย์ที่ผสานอยู่บนด้านข้างตัวเรือนเข้าล็อก
ปอกฉนวนสายไฟออกให้ยาวพอดี 9 ถึง 10 มม. ใช้ไขควงปากแบนขนาดเล็กเปิดกลไกแคลมป์สปริงบนชุดขั้วต่อแบบเสียบได้ ใส่ตัวนำ แล้วปล่อยเพื่อยึดให้แน่น
เสียบชุดขั้วต่อแบบมีสายกลับเข้าไปในตัวเรือนโมดูล เปิดระบบจ่ายไฟ แล้วเริ่มการกำหนดค่าภายในสภาพแวดล้อมระบบ PLC ของคุณ
