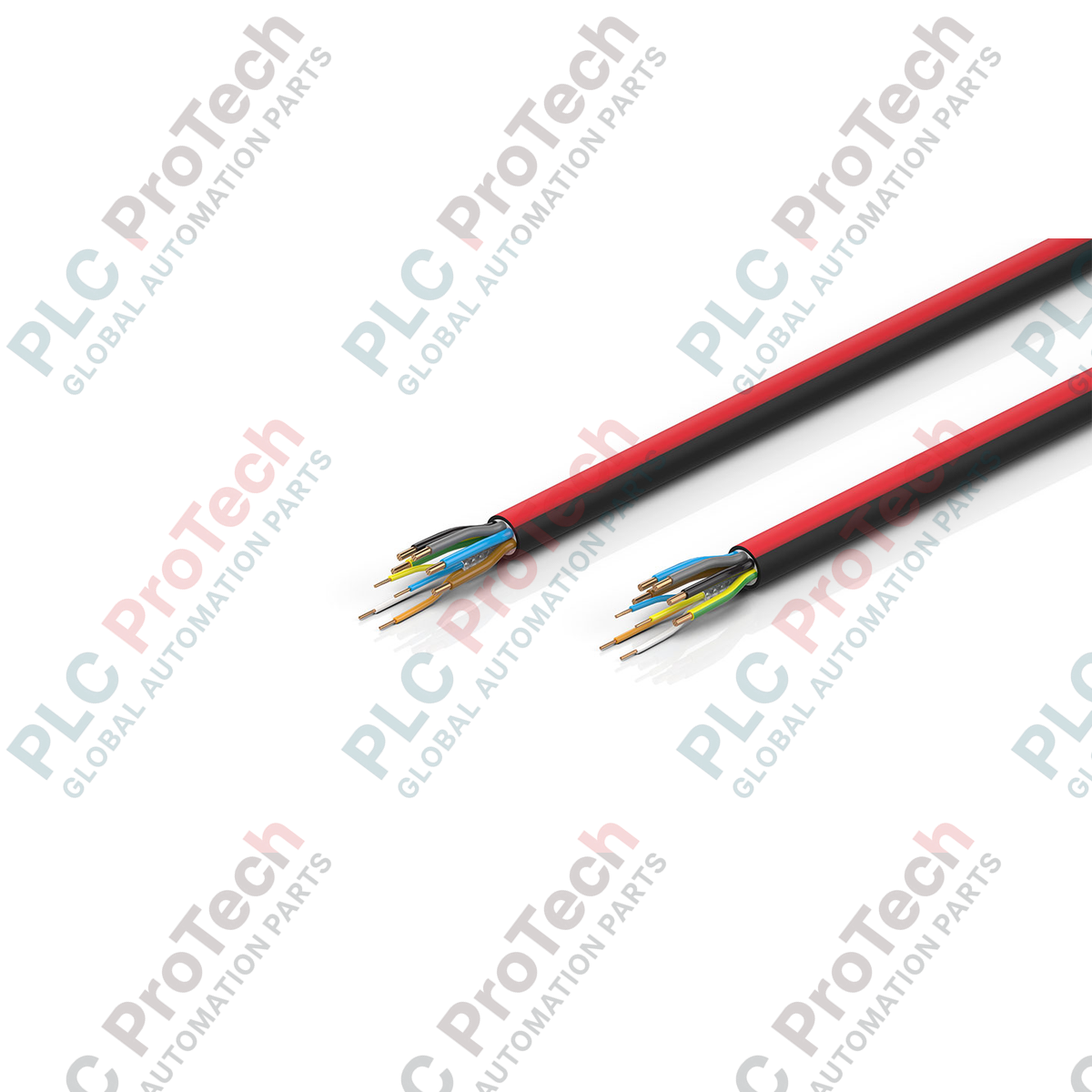

Beckhoff ZB7203-1000 รองรับทั้งข้อมูลการสื่อสารความเร็วสูงและสายแรงดันไฟฟ้าเสริมภายในเปลือกนอกเดียว จึงเป็นโซลูชันสายเดี่ยวที่คล่องตัวสำหรับเครือข่ายอุตสาหกรรมระดับภาคสนาม สายไฮบริดความทนทานสูงนี้พัฒนาขึ้นโดยเฉพาะเพื่อรองรับสถาปัตยกรรมระบบ EtherCAT P โดยผสานความน่าเชื่อถือในการส่งสัญญาณเข้ากับความทนทานทางกลในสภาพแวดล้อมทางกายภาพที่สมบุกสมบัน ด้วยโครงสร้างโพลียูรีเทนที่ยืดหยุ่นสูง จึงเหมาะอย่างยิ่งสำหรับการติดตั้งในรางสายเคลื่อนที่และระบบการเคลื่อนไหวอัตโนมัติ
| พารามิเตอร์ | ค่า |
|---|---|
| ผู้ผลิต | Beckhoff |
| หมายเลขรุ่น | ZB7203-1000 |
| ประเภทผลิตภัณฑ์ | สาย EtherCAT P |
| การชีลด์โดยรวม | ไม่มีชีลด์โดยรวม |
| พื้นที่หน้าตัดอีเทอร์เน็ต | 1 x 4 x 0.34 มม² (AWG 22) |
| พื้นที่หน้าตัดกำลังไฟ | 5 x 1.5 มม² (ประมาณ AWG 16) |
| วัสดุเปลือกสาย | PUR (โพลียูรีเทน) |
| เส้นผ่านศูนย์กลางภายนอกของสาย | 11.0 มม. ± 0.2 มม. (0.4331" ± 0.0079") |
| สีเปลือกสาย | สีดำ (ใกล้เคียง RAL 9005) พร้อมแถบสีเหลือง (ใกล้เคียง RAL 1003) |
| ประสิทธิภาพแบบไดนามิก | เหมาะสำหรับการติดตั้งในรางกระดูกงู |
| น้ำหนักจัดส่ง (คำนวณ) | 2.0 กก. |
| กลุ่มสายตัวนำ | โครงสร้างและการกำหนดสายตัวนำ |
|---|---|
| องค์ประกอบข้อมูลอีเทอร์เน็ต | สายสตาร์ควอด 4 แกน (0.34 มม²) ปรับให้เหมาะสำหรับการสื่อสาร EtherCAT P มาตรฐาน |
| องค์ประกอบการส่งกำลังไฟฟ้า | บัสจ่ายไฟ 5 แกน (1.5 มม²) ให้เส้นทางแรงดันไฟฟ้าเสริมที่มีอิมพีแดนซ์ต่ำ |
ZB7203-1000 ใช้เป็นสายเคเบิลมาตรฐานแบบม้วนสำหรับการติดตั้ง EtherCAT P ภาคสนามแบบกำหนดเอง เมื่อต่อเข้าหัว สายนี้เข้ากันได้อย่างสมบูรณ์กับคอนเน็กเตอร์แบบเข้าหัวหน้างานของ Beckhoff (เช่น ซีรีส์ B17 และ B23) โดยต้องกำหนดอินเสิร์ตพินให้รองรับตัวนำข้อมูล AWG 22 และตัวนำไฟฟ้า AWG 16 ตรวจสอบให้คัปเปลอร์ EtherCAT P และกล่องจ่ายแยกที่เกี่ยวข้อง (เช่น EP9224 หรือ EK1310) อัปเดตเป็นโปรไฟล์เฟิร์มแวร์ปัจจุบัน เพื่อให้คำนวณแรงดันไฟฟ้าตกแบบไดนามิกตลอดแนวสายจริงที่มีระยะยาวได้อย่างถูกต้อง
เนื่องจากรุ่นนี้เป็นแบบไม่มีชีลด์ (ไม่มีชีลด์โดยรวม) วิศวกรต้องให้ความสำคัญกับการแยกแนวเดินสายอย่างเหมาะสมในพื้นที่ที่มีสัญญาณรบกวนสูง ห้ามเดินสายนี้ขนานชิดติดกับสายมอเตอร์ไฟฟ้า AC แรงดันสูง หรือสายเอาต์พุตของไดรฟ์ความถี่แปรผัน (VFD) เพื่อรักษาความสมบูรณ์ของโครงสร้างปลอก PUR ให้คงรัศมีดัดขั้นต่ำตามที่กำหนดเมื่อเดินสายภายในรางพลังงาน และตรวจสอบให้สายมีระยะห่างจากสายโดยรอบภายในช่องรางอย่างน้อย 10%
เมื่อลอกปลอก PUR ภายนอกเพื่อเข้าหัวคอนเน็กเตอร์ ให้ใช้เครื่องมือลอกสายแบบหมุนความแม่นยำสูงที่ปรับตั้งสำหรับเส้นผ่านศูนย์กลางภายนอก 11.0 มม. เพื่อหลีกเลี่ยงการบากโดนฉนวนด้านในของแกนข้อมูลและแกนไฟฟ้า เนื่องจากสายนี้เป็นสายแบบไฮบริด ให้ตรวจสอบด้วยมัลติมิเตอร์ภาคสนามว่าแกนไฟฟ้าขนาด 1.5 มม² และแกนข้อมูลขนาด 0.34 มม² มีการแยกฉนวนออกจากกันก่อนจ่ายไฟให้ระบบ
คำเตือนด้านความปลอดภัยที่สำคัญ
ถอดแหล่งจ่ายไฟควบคุมและไฟฟ้าเสริมทั้งหมดก่อนติดตั้ง เดินสาย หรือเข้าหัวสาย การไม่ตัดไฟจากสายจ่ายอาจทำให้เกิดไฟฟ้าลัดวงจร ความเสียหายต่อส่วนประกอบของระบบ หรืออันตรายจากไฟฟ้า ห้ามเกินขีดจำกัดการดัดเชิงกลสูงสุดระหว่างการติดตั้ง
ตรวจสอบแนวเดินสายให้แน่ใจว่าไม่มีขอบโลหะแหลม ครีบเชื่อม หรือสารเคมีที่มีฤทธิ์รุนแรง ซึ่งอาจทำลายปลอกหุ้มภายนอกโพลียูรีเทน
เมื่อติดตั้งภายในโซ่ลากสาย ให้วางสายให้แบนโดยไม่ให้บิดหรือเกิดแรงบิด ตรวจสอบให้สายอยู่บนแกนเป็นกลางของโซ่ และไม่ถูกหนีบหรือบังคับให้โค้งในรัศมีแคบ
จัดทำตัวลดแรงดึงที่เหมาะสมบริเวณปลายทั้งสองด้านที่มีการเคลื่อนที่ของระบบรางเคเบิล โดยยึดปลอกหุ้มสายให้แน่นหนาโดยไม่บีบอัดตัวนำภายใน
