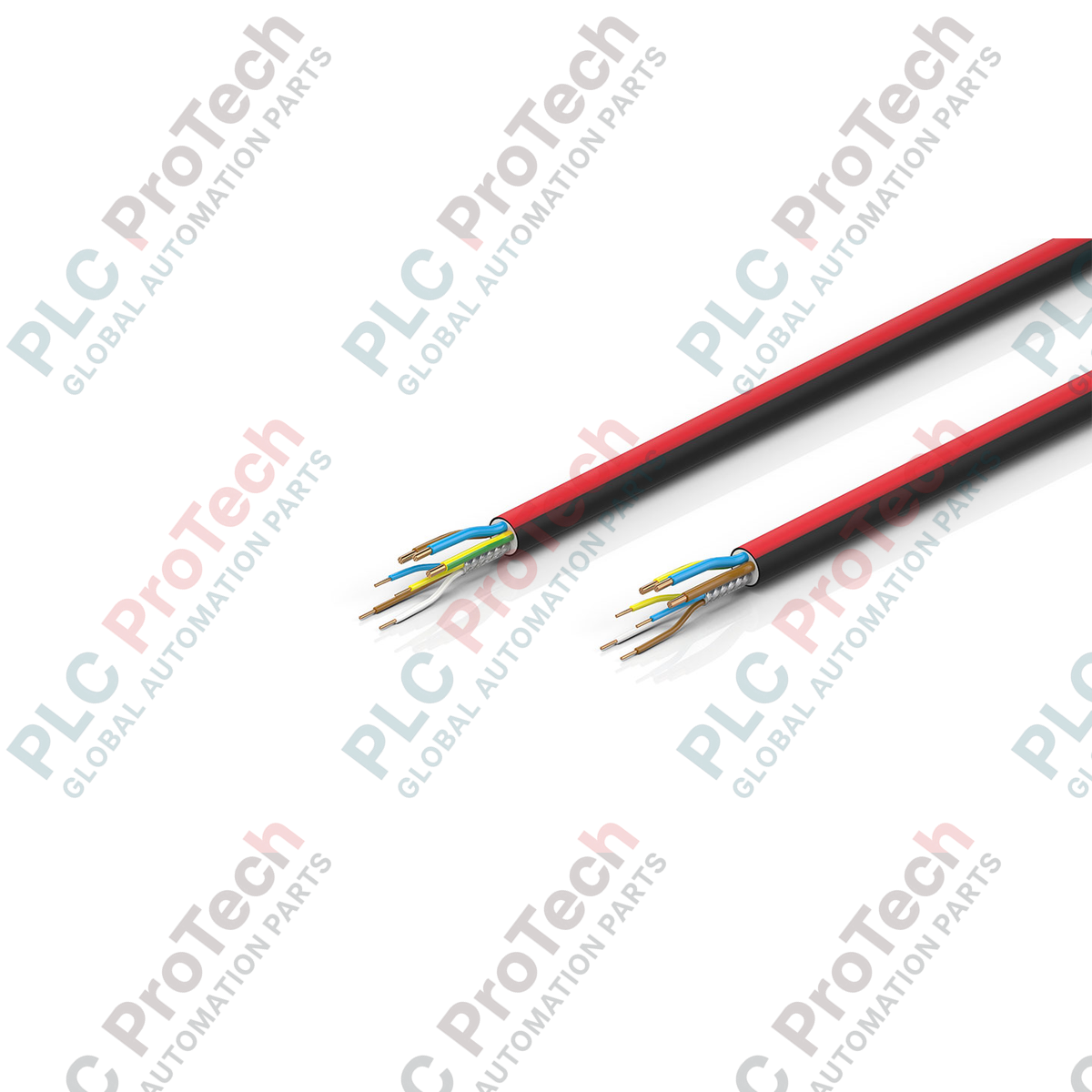

สายเคเบิล EtherCAT P Beckhoff ZB7210-0250

SKU ZB7210-0250

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: ZB7210-0250
Country of origin:เยอรมนี
Product Type: สายเคเบิล EtherCAT P
Payment: T/T, Western Union
Weight: 500g
Dimensions: 1 x 4 x 0.34 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ออกแบบมาเพื่อส่งทั้งการสื่อสาร EtherCAT และพลังงานไฟฟ้าผ่านสายแบบรวมเส้นเดียว Beckhoff ZB7210-0250 จึงสร้างการเชื่อมต่อชั้นกายภาพที่ปลอดภัยในเครือข่ายอุตสาหกรรมแบบไดนามิก สายเคเบิลความยืดหยุ่นสูงนี้ประกอบด้วยองค์ประกอบอีเทอร์เน็ต 4 แกนโดยเฉพาะ พร้อมตัวนำไฟฟ้าสำหรับจ่ายไฟขนาดใหญ่ 3 เส้น ช่วยลดความจำเป็นในการใช้สายข้อมูลและสายไฟแยกกัน ด้วยปลอกหุ้มโพลียูรีเทนที่แข็งแรง ZB7210-0250 จึงคงความสมบูรณ์ของสัญญาณและการส่งกำลังไฟฟ้าได้ภายใต้แรงเค้นทางกลอย่างต่อเนื่อง

คุณสมบัติ

เหมาะสำหรับโซ่ลาก: ออกแบบด้วยการตีเกลียวแบบยืดหยุ่นสูง เพื่อรองรับการดัดงออย่างต่อเนื่องและการเคลื่อนที่เชิงเส้นในเครื่องจักรอัตโนมัติ
ปลอกหุ้มภายนอก PUR: ปลอกโพลียูรีเทนมีความทนทานสูงต่อน้ำมันแร่ สารเคมี การเสียดสี และการฉีกขาดทางกล
การออกแบบแกนสายแบบสองหน้าที่: รวมองค์ประกอบอีเทอร์เน็ตแบบสตาร์ควอด 4 แกนเข้ากับตัวนำไฟฟ้าสำหรับจ่ายไฟโดยเฉพาะ 3 เส้นไว้ภายในเส้นผ่านศูนย์กลางภายนอกเดียวกัน
การกำหนดรหัสมาตรฐาน: มาพร้อมปลอกสีดำและแถบสีแดงที่โดดเด่น เพื่อให้ระบุได้ทันทีว่าเป็นวงจร EtherCAT P และป้องกันการเชื่อมต่อผิดพลาด

การใช้งาน

หุ่นยนต์แกนทรีหลายแกนและระบบควบคุมการเคลื่อนไหวแบบไดนามิก
โซ่ลากในงานอุตสาหกรรมที่ต้องการการส่งข้อมูล 100 Mbps และแรงดันไฟเลี้ยงที่เชื่อถือได้
สภาพแวดล้อมการผลิตที่รุนแรงซึ่งต้องใช้สายเคเบิลที่ทนน้ำมันและทนการสึกหรอ

ตารางข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต	Beckhoff
หมายเลขสินค้า	ZB7210-0250
ประเภทสายเคเบิล	EtherCAT P (รวมข้อมูลและไฟฟ้า)
ชีลด์รวม	ไม่มีชีลด์รวม
พื้นที่หน้าตัดสายอีเทอร์เน็ต	1 x 4 x 0.34 มม.2 (AWG 22)
พื้นที่หน้าตัดสายไฟ	3 x 2.5 มม.2 (เทียบเท่า AWG 14)
เส้นผ่านศูนย์กลางภายนอกของสายเคเบิล	11.1 มม. (+/- 0.2 มม.)
วัสดุปลอกสาย	PUR (โพลียูรีเทน)
สีปลอกสาย	สีดำ (RAL 9005) พร้อมแถบสีแดง (RAL 3020)
ความเหมาะสมสำหรับการเคลื่อนที่แบบไดนามิก	รองรับโซ่ลาก
น้ำหนักจัดส่ง (คำนวณแล้ว)	2.0 กก.

ข้อมูลเชิงลึกด้านวิศวกรรมเชิงประจักษ์

รุ่นทางเลือกและความเข้ากันได้

สายนี้ออกแบบมาโดยเฉพาะสำหรับมาตรฐาน EtherCAT P (รวมแรงดัน US และ UP ไว้บนสายสัญญาณ) ห้ามสับสนกับสาย EtherCAT มาตรฐานที่มีปลอกสีเขียว เมื่อเข้าหรือเชื่อมต่อสายนี้ ให้ใช้คู่กับคอนเน็กเตอร์ EtherCAT P ที่ได้รับอนุญาตเสมอ (เช่น ขนาด M8 หรือ B23) ซึ่งออกแบบมาเพื่อแยกเส้นทางไฟเลี้ยงและการสื่อสารอย่างเหมาะสม

ข้อควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

เนื่องจากสายรุ่นนี้ไม่มีชีลด์โดยรวม ผู้ติดตั้งต้องหลีกเลี่ยงการวางสายนี้ขนานกับสายเอาต์พุตมอเตอร์กำลังสูงหรือสายเอาต์พุตของชุดขับความถี่แปรผัน (VFD) ภายในกระดูกงูร้อยสายเดียวกัน สัญญาณรบกวนความถี่สูงจากสาย VFD ที่ไม่มีชีลด์อาจเหนี่ยวนำเข้าสู่คู่สายข้อมูลที่ไม่มีชีลด์ ทำให้เกิดข้อผิดพลาด CRC และแพ็กเก็ต EtherCAT สูญหาย

เคล็ดลับการเริ่มใช้งานและการเดินสาย

เมื่อปอกปลอกหุ้ม PUR ด้านนอก ให้ระมัดระวังอย่างยิ่งไม่ให้ฉนวนของสายอีเทอร์เน็ตสตาร์ควอด 4 แกนด้านในหรือสายไฟ 2.5 mm2 จำนวน 3 เส้นเป็นรอย สำหรับการใช้งานแบบเคลื่อนไหว ให้ปฏิบัติตามรัศมีดัดโค้งขั้นต่ำที่ระบุสำหรับการเคลื่อนไหวเสมอ เพื่อป้องกันความล้าของตัวนำก่อนเวลาอันควร

แนวทางการติดตั้ง

คำเตือนสำคัญ

ตัดแยกแหล่งจ่ายไฟทั้งหมดของระบบเสมอ (ทั้งไฟเลี้ยงวงจรสื่อสารและไฟเลี้ยงโหลดภาคสนาม) ก่อนเดินสาย ตัดสาย หรือเข้าหัวสาย หากไม่ตัดไฟบนสายก่อนเชื่อมต่อ อาจทำให้เกิดการลัดวงจรระหว่างพินไฟเลี้ยง EtherCAT P ส่งผลให้บัสคัปเปลอร์และโมดูลเทอร์มินัลปลายทางที่ไวต่อความเสียหายชำรุดได้

1

วางสายให้แบนสนิทก่อนติดตั้งเข้ากระดูกงูร้อยสาย ห้ามดึงสายออกจากด้านข้างของม้วนโดยตรง เพื่อป้องกันการบิดตัวภายในสาย

2

ตรวจสอบให้แน่ใจว่าสายไม่ถูกหนีบหรือกีดขวางบริเวณส่วนโค้งที่สายเคลื่อนที่ภายในกระดูกงูร้อยสาย เพื่อให้แกนภายในเคลื่อนที่ได้อย่างอิสระ

3

เข้าหัวโดยใช้คอนเน็กเตอร์ประกอบภาคสนาม EtherCAT P มาตรฐาน พร้อมตรวจสอบให้แกนสัญญาณอีเทอร์เน็ต 4 แกนและแกนไฟเลี้ยง 3 แกนตรงกับพินขั้วต่อที่ถูกต้อง

FAQ

หน้าที่หลักของสายเคเบิลนี้คืออะไร?

สายเคเบิลนี้รวมการสื่อสาร EtherCAT ความเร็ว 100 Mbps และสายไฟฟ้าความจุสูงไว้ภายในปลอกหุ้มเดียว ทำหน้าที่เป็นโซลูชันชั้นกายภาพที่รองรับการเคลื่อนไหวสำหรับอุปกรณ์ EtherCAT P

สายเคเบิลนี้ใช้กับเครือข่าย EtherCAT มาตรฐานได้หรือไม่?

สายเคเบิลนี้ออกแบบมาโดยเฉพาะสำหรับระบบ EtherCAT P ขณะที่ EtherCAT มาตรฐานรองรับเฉพาะการส่งข้อมูล แต่ EtherCAT P รองรับทั้งการส่งข้อมูลและแรงดันไฟฟ้าของระบบ ควรใช้กับพอร์ตและอินเทอร์เฟซ EtherCAT P ที่กำหนดไว้เท่านั้น

โครงสร้างของตัวนำประกอบด้วยอะไรบ้าง?

ประกอบด้วยองค์ประกอบข้อมูลอีเทอร์เน็ตที่มีแกนตัวนำ 0.34 mm2 (AWG 22) จำนวน 4 แกน จัดวางคู่กับตัวนำไฟฟ้า 2.5 mm2 (เทียบเท่า AWG 14) จำนวน 3 เส้น

สายเคเบิลนี้เหมาะสำหรับสภาพแวดล้อมที่สัมผัสสารเคมีหรือไม่?

ใช่ ปลอกหุ้มภายนอกโพลียูรีเทน (PUR) มีความทนทานสูงต่อน้ำมันแร่ การขัดถู และการสัมผัสสารเคมีในอุตสาหกรรม จึงเหมาะอย่างยิ่งสำหรับการใช้งานในกระบวนการผลิตที่มีสภาพแวดล้อมรุนแรง
