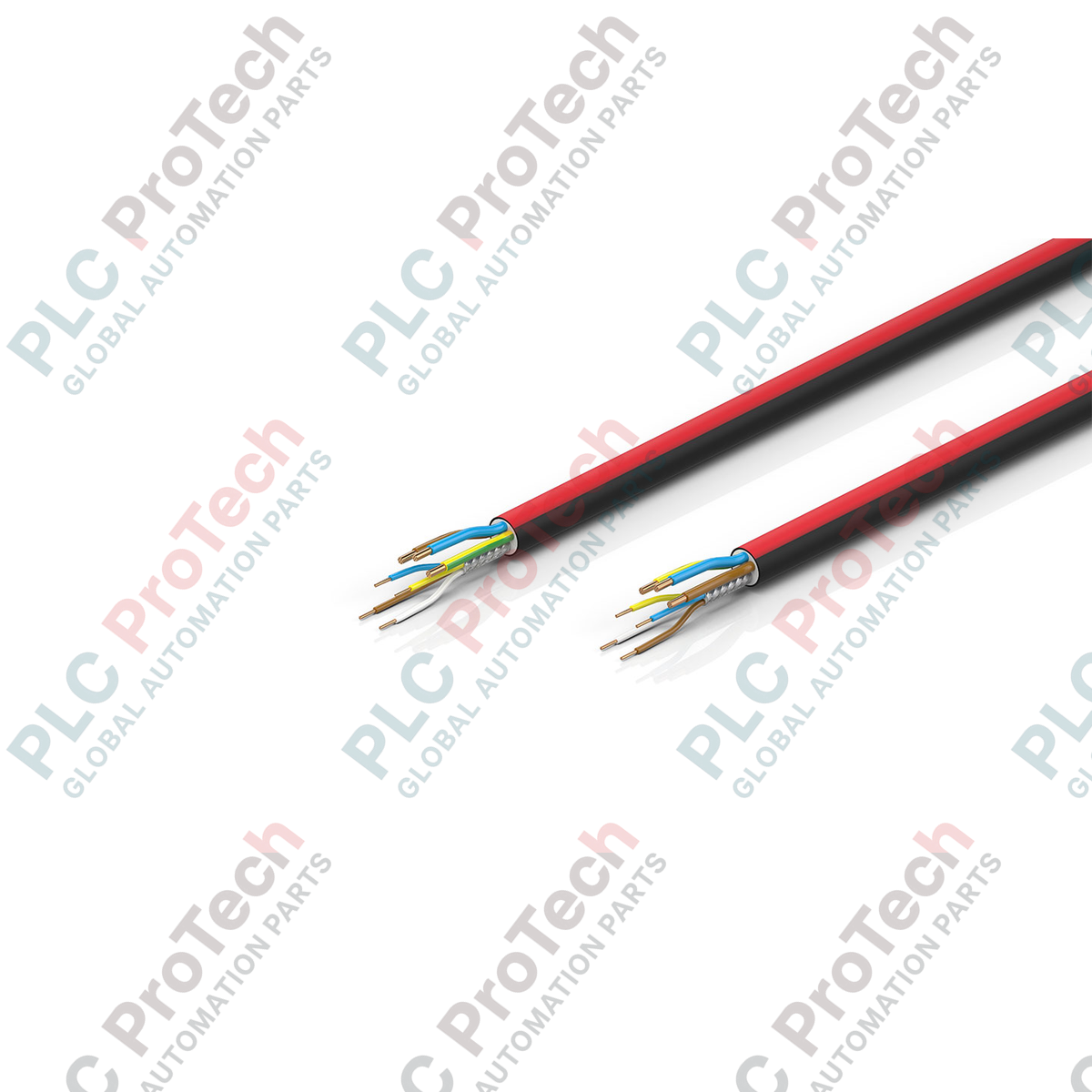

Beckhoff ZB7210-0500 สาย EtherCAT P

SKU ZB7210-0500

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: ZB7210-0500
Country of origin:เยอรมนี
Product Type: สายเคเบิล Industrial Ethernet และสายไฟ
Payment: T/T, Western Union
Weight: 500g
Dimensions: 1 x 4 x 0.34 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ออกแบบมาสำหรับเครือข่ายควบคุมและการเคลื่อนไหวในอุตสาหกรรมประสิทธิภาพสูง Beckhoff ZB7210-0500 เป็นสายเคเบิล EtherCAT P ที่แข็งแรงทนทานและเหมาะสำหรับการส่งข้อมูลความเร็วสูงและการจ่ายไฟพร้อมกัน สายเคเบิลนี้ผลิตมาให้ทนทานต่อการทำงานทางกลที่เข้มงวดของเครื่องจักรอัตโนมัติ โดยรวมการสื่อสารอีเทอร์เน็ตและการกระจายไฟเสริมไว้ภายในปลอกสายที่ทนต่อการสึกหรอเพียงเส้นเดียว ออกแบบมาโดยเฉพาะเพื่อลดการเดินสายซ้ำซ้อนในโครงสร้าง I/O แบบกระจายศูนย์และการใช้งานเซอร์โวไดรฟ์

คุณสมบัติ

เพิ่มประสิทธิภาพสำหรับโซ่ลากสาย: ผลิตด้วยตัวนำที่มีความยืดหยุ่นสูงและการออกแบบแกนสายที่เหมาะสำหรับการดัดงอและการบิดตัวอย่างต่อเนื่อง
สถาปัตยกรรมแบบรวม: ออกแบบแบบอเนกประสงค์ โดยรวมการส่งข้อมูลอีเทอร์เน็ตแบบ 4 แกนเข้ากับแหล่งจ่ายไฟกระแสสูงแบบ 3 แกน
ปลอกสาย PUR: ผลิตจากปลอกสายโพลียูรีเทนที่มีความทนทานเป็นพิเศษต่อน้ำมันอุตสาหกรรม น้ำหล่อเย็น การเสียดสีทางกล และการฉีกขาด
การระบุที่ได้มาตรฐาน: ผลิตเป็นสีดำพร้อมแถบสีแดงที่โดดเด่น เพื่อระบุและแยกเส้นทาง EtherCAT P ออกจากช่องสัญญาณเครือข่ายมาตรฐานได้อย่างชัดเจน

การใช้งาน

รางลากสายแบบไดนามิกและโซ่ลากสายบนเครื่องจักร CNC หลายแกนและเซลล์หุ่นยนต์
เครือข่ายการกระจายฟิลด์บัสแบบกระจายศูนย์ที่ใช้โมดูลกล่อง I/O Beckhoff EtherCAT P
ระบบจัดการวัสดุอัตโนมัติ เครื่องจักรบรรจุภัณฑ์ และระบบคัดแยกความเร็วสูงที่ต้องการการจ่ายไฟแบบกระจายเฉพาะจุด

ข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต	Beckhoff
หมายเลขสินค้า	ZB7210-0500
ประเภทสายเคเบิล	EtherCAT P (รวมข้อมูลและกำลังไฟไว้ด้วยกัน)
ประเภทการชีลด์	ไม่มีชีลด์โดยรวม
พื้นที่หน้าตัดสายอีเทอร์เน็ต	1 x 4 x 0.34 mm2 (AWG 22)
พื้นที่หน้าตัดสายไฟ	3 x 2.5 mm2 (ประมาณ AWG 14)
วัสดุปลอกสาย	PUR (โพลียูรีเทน)
เส้นผ่านศูนย์กลางภายนอกของสายเคเบิล	11.1 มม. +/- 0.2 มม. (0.4370 +/- 0.0079 นิ้ว)
สีปลอกสาย	สีดำ (RAL 9005) พร้อมแถบสีแดง (RAL 3020)
ระดับความยืดหยุ่น	เหมาะสำหรับโซ่ลากสาย
น้ำหนักสำหรับการจัดส่ง (คำนวณ)	2.0 กก.

ข้อมูลเชิงลึกด้านวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

สาย ZB7210-0500 ได้รับการปรับให้เหมาะสมโดยเฉพาะสำหรับโทโพโลยีเครือข่าย EtherCAT P ทางกายภาพ ไม่สามารถเข้าหัวโดยตรงกับขาพินคอนเน็กเตอร์ RJ45 มาตรฐาน หรือคอนเน็กเตอร์ M12 แบบ D-coded มาตรฐานที่ออกแบบมาสำหรับ EtherCAT มาตรฐานได้ วิศวกรภาคสนามต้องใช้สายนี้คู่กับคอนเน็กเตอร์ที่เข้ารหัส EtherCAT P โดยเฉพาะเท่านั้น (เช่น ซีรีส์ Beckhoff ZS7x00) เพื่อคงขั้วไฟและการจัดแนวทางกายภาพของพินไฟเลี้ยงให้ถูกต้อง

ข้อผิดพลาดในการใช้งานและหมายเหตุทางวิศวกรรม

เมื่อติดตั้งสายในกระดูกงูที่คับแคบ ต้องรักษารัศมีการดัดขั้นต่ำไว้ (โดยทั่วไปคือ 10 เท่าของเส้นผ่านศูนย์กลางภายนอกสำหรับการใช้งานแบบเคลื่อนไหว) เมื่อเส้นผ่านศูนย์กลางภายนอกเท่ากับ 11.1 มม. ห้ามดัดด้วยรัศมีที่แคบกว่า 111 มม. การเกินขีดจำกัดนี้ระหว่างการเคลื่อนที่รอบสูงอย่างต่อเนื่องจะทำให้ตัวนำไฟฟ้าขนาด 2.5 มม.2 เสื่อมสภาพทางกลก่อนเวลา ส่งผลให้เกิดความร้อนเฉพาะจุดหรือแรงดันไฟฟ้าตก

คำแนะนำด้านการทดสอบระบบและการเดินสาย

ขณะปอกเปลือกหุ้ม PUR ด้านนอกหน้างาน ให้ใช้เครื่องมือปอกแบบหมุนเฉพาะทางที่ตั้งค่าความลึกอย่างแม่นยำ เพื่อป้องกันการบากโดนฉนวนภายในของแกนสายข้อมูล AWG 22 เนื่องจากสายรุ่นเฉพาะนี้ไม่มีชีลด์โลหะโดยรวม จึงควรหลีกเลี่ยงการเดินสายนี้ติดกับแหล่งกำเนิด EMI สูงโดยตรง เช่น สายมอเตอร์ของไดรฟ์ปรับความถี่ที่ไม่มีชีลด์

แนวทางการติดตั้ง

คำเตือนสำคัญ:

แยกและล็อกแหล่งจ่ายไฟต้นทางทั้งหมดก่อนพยายามปอก เข้าหัว หรือวางสาย ตรวจสอบให้แน่ใจว่าประจุไฟฟ้าสถิตตกค้างถูกคายออกจนหมด หากไม่ตรวจสอบให้แน่ใจว่าไม่มีไฟฟ้า อาจทำให้เกิดไฟฟ้าลัดวงจร อุปกรณ์เสียหาย หรือเกิดการบาดเจ็บได้

1

วัดและตัด ZB7210-0500 ตามความยาวที่ต้องการ โดยเผื่อความยาวเพิ่มเติมสำหรับการเคลื่อนที่เป็นวงภายในรางกระดูกงู

2

เดินสายให้ราบเรียบภายในแกนกลางของกระดูกงู โดยไม่บิดเกลียว และตรวจสอบให้มีระยะห่างเพียงพอจากสายข้างเคียง

3

เข้าหัวสายด้วยชุดคอนเน็กเตอร์ M8 หรือ M15 ที่เข้ารหัส EtherCAT P ซึ่งเข้ากันได้ โดยตรวจสอบการกำหนดขั้วต่อให้ถูกต้องสำหรับแกนสายทั้งข้อมูล (0.34 มม.2) และไฟเลี้ยง (2.5 มม.2)

FAQ

สายเคเบิลนี้สามารถใช้กับเครือข่าย EtherCAT มาตรฐานได้หรือไม่

ไม่ สายเคเบิลนี้ออกแบบมาโดยเฉพาะสำหรับ EtherCAT P ซึ่งรวมการสื่อสารและการจ่ายไฟเข้าด้วยกัน สายเคเบิลนี้มีโครงสร้างทางกายภาพเฉพาะ และต้องใช้ร่วมกับคอนเน็กเตอร์ที่เข้ารหัสสำหรับ EtherCAT P (เช่น การเข้ารหัสแบบ M8 P) เพื่อป้องกันความเสียหายต่อฮาร์ดแวร์ EtherCAT มาตรฐาน

รัศมีการดัดโค้งขั้นต่ำของสายเคเบิล ZB7210-0500 คือเท่าใด

สำหรับการติดตั้งในรางกระดูกงูแบบเคลื่อนที่ ขอแนะนำอย่างยิ่งให้รักษารัศมีการดัดโค้งขั้นต่ำอย่างน้อย 10 เท่าของเส้นผ่านศูนย์กลางภายนอก ซึ่งเท่ากับประมาณ 111 มม.

ตัวนำสัญญาณข้อมูลและตัวนำจ่ายไฟภายในสายเคเบิลนี้ระบุแยกกันอย่างไร

สายเคเบิลนี้มีตัวนำแบบควอด 1 ชุด ขนาด AWG 22 (0.34 มม.2) สำหรับการสื่อสาร EtherCAT และตัวนำขนาด AWG 14 (2.5 มม.2) จำนวน 3 เส้นสำหรับสายจ่ายไฟ

ปลอกหุ้ม PUR ด้านนอกทนต่อน้ำมันตัดกลึงในอุตสาหกรรมหรือไม่

ใช่ ปลอกหุ้มด้านนอกโพลียูรีเทน (PUR) ได้รับการออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่มีความรุนแรง โดยมีความทนทานสูงต่อน้ำมัน สารเคมี และการสึกหรอทางโครงสร้าง
