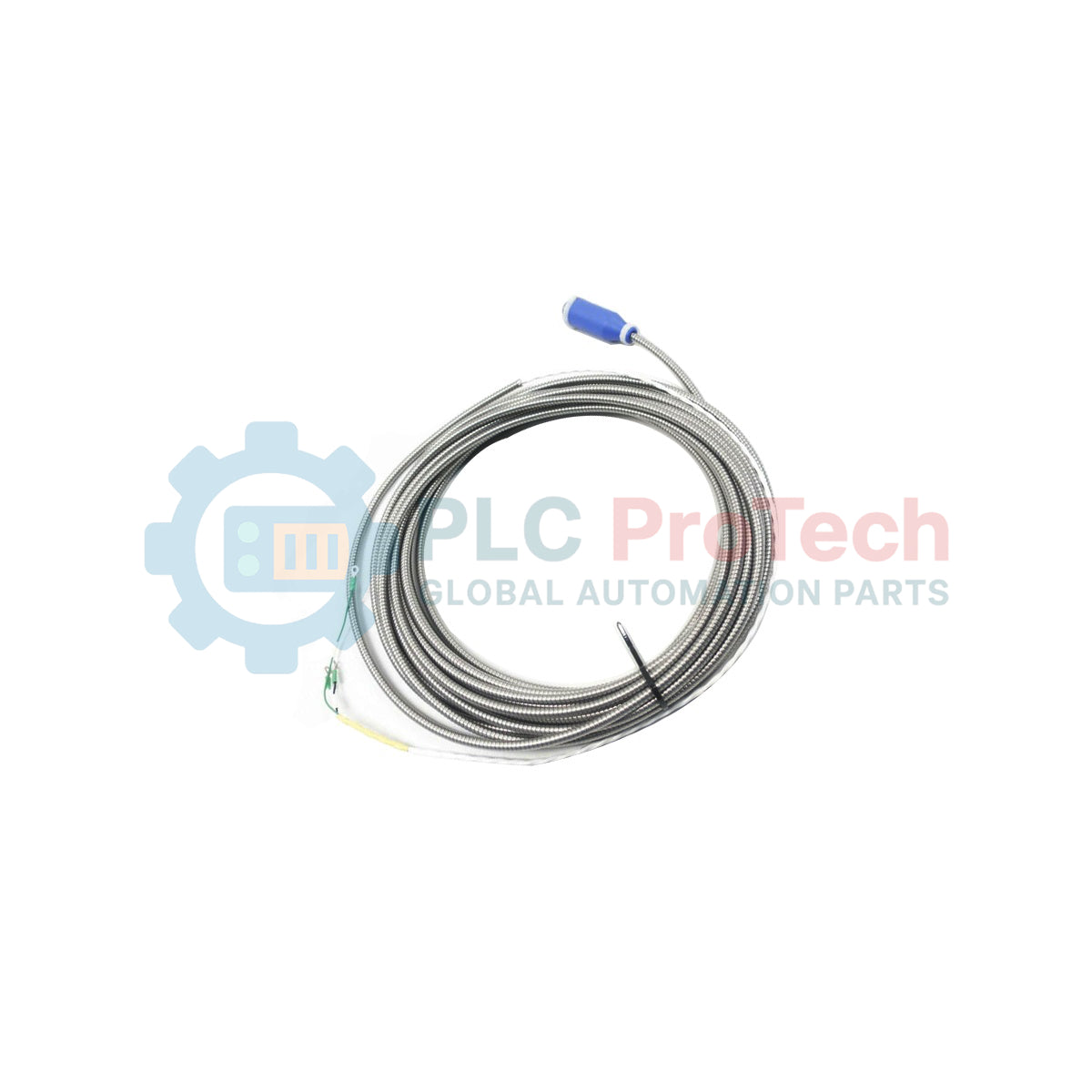

สายเคเบิลเชื่อมต่อระหว่าง Bently Nevada 106765-04

สรุปทางเทคนิค

106765-04 ของ Bently Nevada เป็นสายเคเบิลเชื่อมต่อความยาว 4 เมตร ซึ่งออกแบบมาสำหรับส่งสัญญาณเซนเซอร์กระแสไหลวนแบบไดนามิกภายในระบบ 3300 Proximity Transducer โดยสร้างเส้นทางไฟฟ้าเฉพาะที่เชื่อมต่อ Proximitor Sensor เข้ากับมอนิเตอร์แร็ก 3300 ฮาร์ดแวร์นี้ช่วยลดการลดทอนสัญญาณและความไม่ตรงกันของอิมพีแดนซ์ ป้องกันการสะท้อนของคลื่น RF และการเลื่อนเฟสตลอดช่วงสเกลแฟกเตอร์ 24.3 mV/um หรือ 7.87 V/mm โครงสร้างชีลด์ช่วยป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) เพื่อแยกความถี่การสั่นสะเทือนที่สำคัญ ลดการเลื่อนของค่าที่อ่านได้ และป้องกันการสั่งหยุดเครื่องจักรผิดพลาดระหว่างการติดตามพลวัตของโรเตอร์ความถี่สูง

รายละเอียดรหัสต่อท้าย

• 106765 - รหัสรุ่นพื้นฐานสำหรับสายเคเบิลเชื่อมต่อแบบโคแอกเชียลประสิทธิภาพสูง ซึ่งปรับให้เหมาะกับระบบพร็อกซิมิตีของ Bently Nevada
• -04 - ระบุรูปแบบความยาวทางกายภาพเฉพาะ ซึ่งหมายถึงความยาวสายเคเบิลโดยรวม 4.0 เมตร (13.1 ฟุต)

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านวิศวกรรม

ถาม: สามารถดัดแปลงหรือต่อสาย 106765-04 ในพื้นที่ติดตั้งได้หรือไม่ หากสายยาวเกินไป?

ตอบ: การต่อหรือตัดสายเคเบิลโคแอกเชียลนี้จะเปลี่ยนแปลงค่าความจุรวมของระบบและความยาวทางไฟฟ้า ส่งผลให้สเกลแฟกเตอร์ 7.87 V/mm (200 mV/mil) ซึ่งผ่านการสอบเทียบไว้เสียหาย ส่วนสายที่ยาวเกินต้องม้วนเป็นห่วงและยึดให้แน่น ห้ามตัดออก

ถาม: 106765-04 ใช้งานร่วมกับเซนเซอร์ Proximitor รุ่น 3300 XL ที่ใหม่กว่าได้โดยตรงหรือไม่?

ตอบ: สามารถเชื่อมต่อทางกายภาพกับฮาร์ดแวร์ 3300 XL ได้ แต่การใช้สาย 106765 รุ่นที่ไม่ใช่ XL กับ Proximitor รุ่น XL จะจำกัดประสิทธิภาพของระบบไว้ตามมาตรฐาน 3300 รุ่นเดิม และอาจทำให้เกิดความคลาดเคลื่อนด้านความเป็นเชิงเส้นเล็กน้อย ควรใช้สายต่อรุ่น 3300 XL เพื่อให้ได้ข้อมูลจำเพาะ XL อย่างเต็มรูปแบบ

ถาม: จะเกิดอะไรขึ้นหากขั้วต่อโคแอกเชียลสัมผัสความชื้นหรือน้ำมันภายในท่อร้อยสาย?

ตอบ: ของเหลวที่ซึมเข้าไปจะทำให้เกิดสัญญาณรบกวนข้ามช่องหรือการเสื่อมสภาพของฉนวน ส่งผลให้ค่าความต่างศักย์ช่องว่างเลื่อนไปใกล้ศูนย์ VDC และทำให้เกิดการแจ้งเตือนความขัดข้องของโพรบผิดพลาด ควรซีลจุดเชื่อมต่อด้วยเทปซิลิโคนหรือกล่องขั้วต่อแบบป้องกันของเหลวรั่วซึม

แนวทางการติดตั้งภาคสนาม

• การติดตั้งทางกล: รักษารัศมีการดัดขั้นต่ำ 25.4 mm ระหว่างการติดตั้ง หลีกเลี่ยงการดัดหักมุมหรือการพับงอที่ทำให้ชั้นไดอิเล็กทริกภายในเคลื่อนตัวและลดประสิทธิภาพการแพร่สัญญาณ
• วงจรต่อลงกราวด์ของชีลด์: ต่อลายถักชีลด์ด้านนอกเข้ากับกราวด์แชสซีของแร็กมอนิเตอร์โดยเคร่งครัด ปล่อยปลายด้านเซนเซอร์ภาคสนามให้ลอยอยู่ภายในบล็อกขั้วต่อแบบแยกวงจร เพื่อป้องกันกราวด์ลูปที่ซ้อนสัญญาณรบกวน 50/60 Hz ลงบนสัญญาณการสั่นสะเทือน
• แรงขันขั้วต่อ: ขันขั้วต่อโคแอกเชียลด้วยมือจนกลไกล็อกภายในมีเสียงคลิก หากใช้งานภายใต้การสั่นสะเทือนของโครงสร้างอย่างรุนแรง ให้ใช้สารล็อกเกลียวชนิดไม่นำไฟฟ้าหนึ่งหยด ห้ามใช้คีม
• การตรวจสอบแรงดันช่องว่าง: หลังติดตั้ง ให้ตรวจสอบว่าแรงดันช่องว่างสถิตอยู่ระหว่าง -9.0 VDC ถึง -11.0 VDC (ค่าเป้าหมายโดยประมาณ -10.0 VDC) โดยใช้มัลติมิเตอร์ดิจิทัลที่บล็อกขั้วต่อ เพื่อยืนยันว่าความยาวทางไฟฟ้าตรงกันอย่างถูกต้อง
