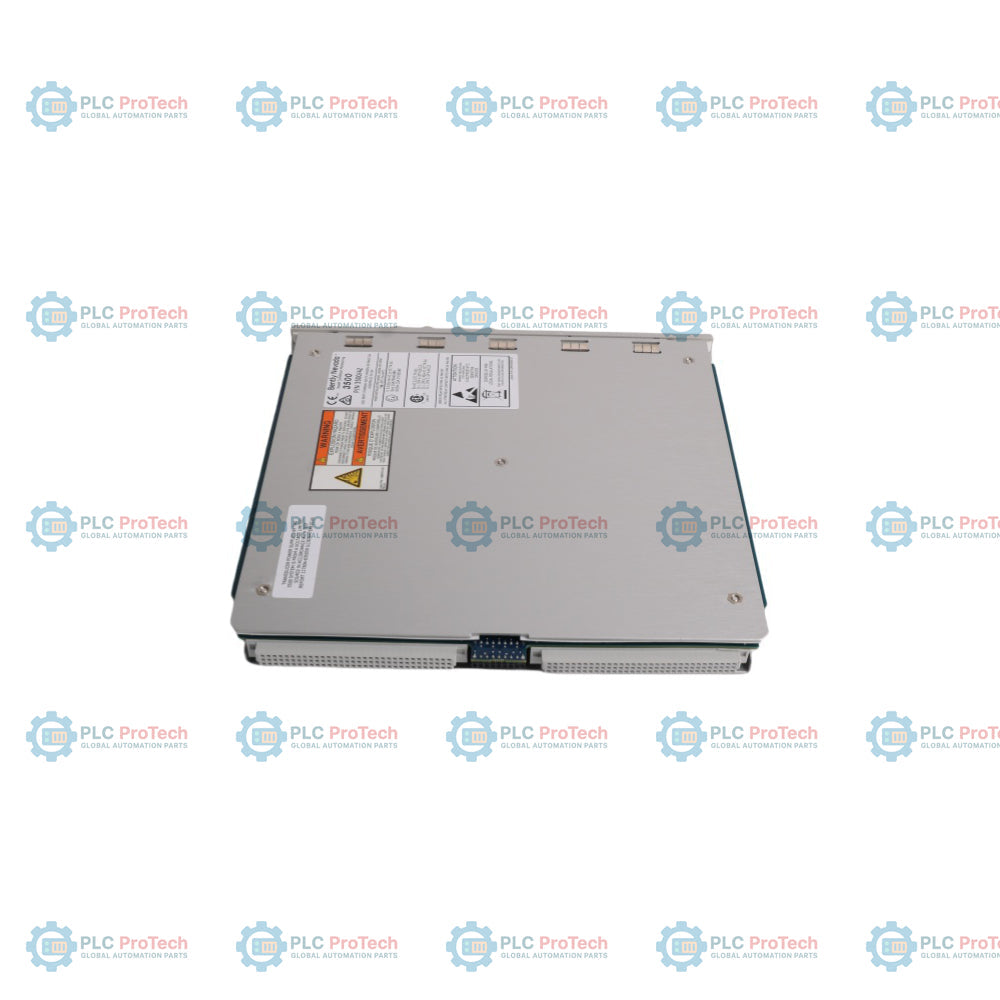

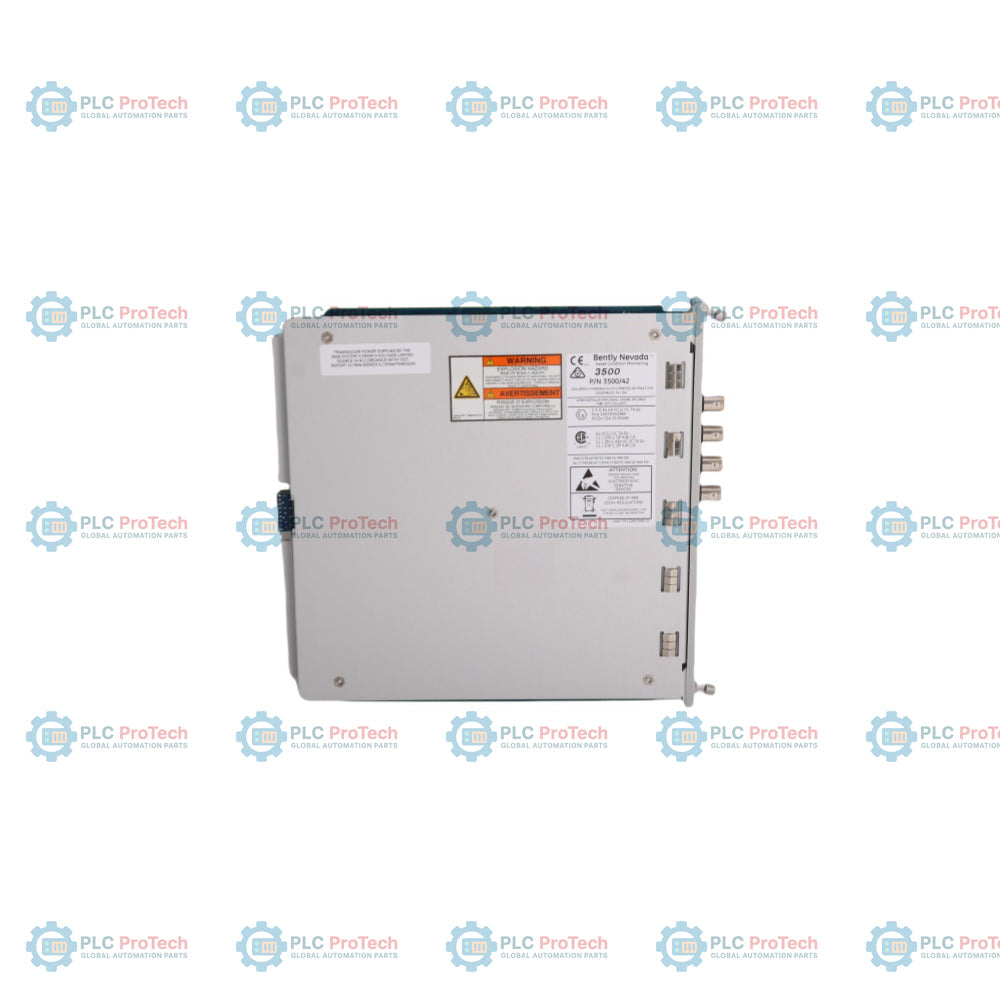

176449-02 (3500/42M) คือเครื่องมือตรวจสอบการสั่นสะเทือนแบบสี่ช่องสัญญาณประสิทธิภาพสูงที่ออกแบบมาสำหรับระบบป้องกันเครื่องจักร Bently Nevada 3500 โดยเฉพาะ เหมาะสำหรับสินทรัพย์สำคัญในอุตสาหกรรมการผลิตไฟฟ้า น้ำมันและก๊าซ และการผลิตหนัก โมดูลนี้รองรับอินพุตจากทรานสดิวเซอร์วัดระยะใกล้ ความเร็ว และความเร่ง หน้าที่หลักคือการปกป้องเครื่องจักรอย่างต่อเนื่อง ด้วยการเปรียบเทียบข้อมูลการสั่นสะเทือนแบบเรียลไทม์กับค่าจุดตั้งสัญญาณเตือนที่ผู้ใช้กำหนดไว้ การตรวจพบสัญญาณเตือนล่วงหน้าของเพลาไม่ตรงแนว การสึกหรอของตลับลูกปืน หรือความไม่สมดุล ช่วยให้ทีมบำรุงรักษาดำเนินการเชิงคาดการณ์ได้อย่างทันท่วงที ลดความเสี่ยงของความเสียหายรุนแรงต่อเครื่องจักรและลดเวลาหยุดทำงานของโรงงานที่ไม่ได้วางแผนไว้อย่างมาก
เครื่องตรวจสอบ 3500/42M ใช้สถาปัตยกรรมช่องสัญญาณแบบจับคู่สองคู่ ทำให้สามารถใช้กลยุทธ์การตรวจสอบที่หลากหลายได้ภายในช่องติดตั้งแร็กเดียว
การตั้งโปรแกรมช่องสัญญาณ: ช่องสัญญาณจะถูกกำหนดค่าเป็นคู่ (1/2 และ 3/4) เพื่อรองรับการทำงานพร้อมกัน ตัวอย่างเช่น คู่หนึ่งสามารถตรวจสอบการสั่นสะเทือนในแนวรัศมี ขณะที่อีกคู่ตรวจสอบตำแหน่งแนวแกนหรือความเร่ง
การสร้างค่าคงที่: โมดูลจะปรับสภาพสัญญาณดิบจากทรานสดิวเซอร์ให้เป็นพารามิเตอร์ที่นำไปใช้งานได้ เช่น Direct, Gap, เวกเตอร์ 1X และ 2X, Smax และความเยื้องศูนย์
ตรรกะการกรอง: รองรับฟิลเตอร์แบบขั้วเดียวที่ตั้งโปรแกรมได้ (4 Hz ถึง 4000 Hz) และฟิลเตอร์แบบ notch ค่า Q คงที่สำหรับ "ไม่ใช่ 1X" และการตรวจสอบเวกเตอร์ ช่วยให้การปรับสภาพสัญญาณมีความเที่ยงตรงสูงแม้ในสภาพแวดล้อมที่มีสัญญาณรบกวน

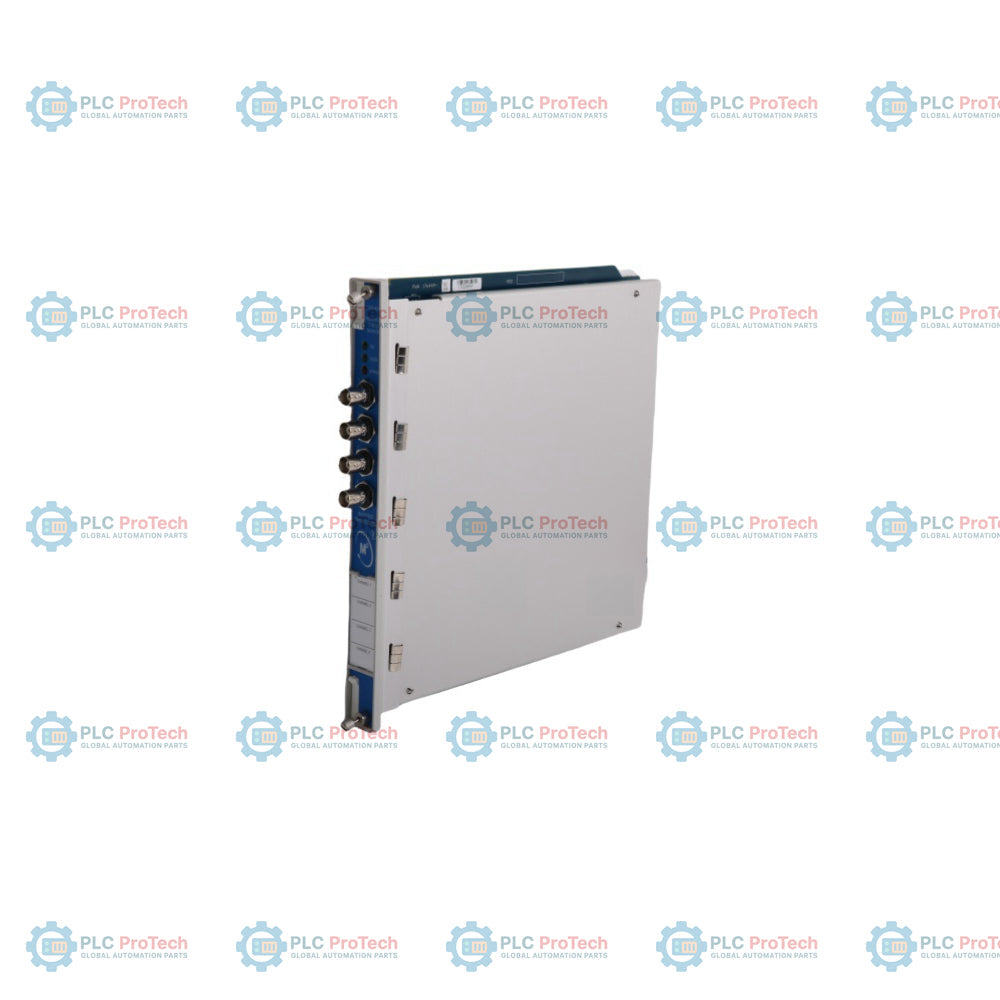

เอาต์พุตแบบบัฟเฟอร์: ขั้วต่อโคแอกเชียลที่แผงด้านหน้าจ่ายสัญญาณบัฟเฟอร์ที่มีการป้องกันการลัดวงจรสำหรับแต่ละช่องสัญญาณ ช่วยให้เชื่อมต่อโดยตรงกับเครื่องวิเคราะห์ความถี่ภายนอกหรือเครื่องเก็บข้อมูลได้โดยไม่รบกวนวงจรป้องกัน
| รายการ | ข้อมูลจำเพาะ |
| รุ่น | 176449-02 |
| แบรนด์ | Bently Nevada |
| แหล่งกำเนิด | U.S.A. |
| การใช้พลังงาน | 7.7 วัตต์ โดยทั่วไป |
| อิมพีแดนซ์อินพุต | 10 kOhm (I/O มาตรฐาน) |
| แหล่งจ่ายทรานสดิวเซอร์ | -24 VDC |
| เอาต์พุตเครื่องบันทึก | 4 ถึง 20 mA (แยกสำหรับแต่ละช่องสัญญาณ) |
| ความต้านทานโหลด | 0 ถึง 600 Ohm |
| อุณหภูมิขณะทำงาน | -30 ถึง +65 องศาเซลเซียส |
| การตอบสนองความถี่ | 1 Hz ถึง 4000 Hz (ผู้ใช้สามารถตั้งโปรแกรมได้) |
| ขนาด | 241.3 mm x 24.4 mm x 241.8 mm |
| น้ำหนัก | 0.91 kg |
LED ที่แผงด้านหน้าบ่งบอกสถานะความสมบูรณ์ของระบบอย่างไร
ไฟ LED OK แสดงว่าการวินิจฉัยภายในของ 3500/42M ทำงานสำเร็จ ไฟ LED TX/RX จะกะพริบเพื่อยืนยันการสื่อสารอนุกรมกับโมดูลอินเทอร์เฟซแร็ก (RIM) ขณะที่ไฟ LED Bypass จะติดสว่างเมื่อเครื่องตรวจสอบอยู่ในโหมดบายพาส ซึ่งหมายความว่าตรรกะสัญญาณเตือนถูกยับยั้งไว้
3500/42M สามารถประมวลผลทรานสดิวเซอร์ต่างประเภทพร้อมกันได้หรือไม่
ได้ เนื่องจากช่องสัญญาณถูกตั้งโปรแกรมเป็นคู่ คุณจึงสามารถตรวจสอบสัญญาณ Proximitor ที่คู่หนึ่ง และสัญญาณ Seismic (ความเร็ว/ความเร่ง) ที่อีกคู่หนึ่งได้ โดยต้องอยู่ภายในช่วงสัญญาณที่รองรับ -24 VDC
จะเกิดอะไรขึ้นหากเอาต์พุตเครื่องบันทึกเกิดการลัดวงจร
การทำงานของเครื่องตรวจสอบและตรรกะการป้องกันจะไม่ได้รับผลกระทบโดยสิ้นเชิงจากการลัดวงจรที่เอาต์พุตเครื่องบันทึก 4-20 mA โมดูลมีระบบจัดการแรงดันภายในเพื่อรักษาความสมบูรณ์ของสัญญาณตลอดช่วงโหลดที่รองรับ
การชีลด์และการต่อลงดิน: ให้ต่อปลายชีลด์ของสายสัญญาณเข้ากับขั้วต่อลงดินของโมดูล I/O ระบบ 3500 เสมอ ห้ามต่อลงดินชีลด์ทั้งสองด้าน เนื่องจากจะทำให้เกิดกราวด์ลูปและอาจรบกวนสัญญาณการสั่นสะเทือนที่มีความไวสูง
การปรับเทียบแรงดัน Gap: สำหรับการใช้งานโพรบวัดระยะใกล้ ให้ตรวจสอบค่าคงที่ "Gap" ระหว่างการติดตั้ง ตรวจสอบให้แน่ใจว่าโพรบอยู่ในช่วงเชิงเส้นของทรานสดิวเซอร์ (โดยทั่วไปคือ -10 VDC สำหรับโพรบมาตรฐานขนาด 8 mm) เพื่อป้องกันสัญญาณตัดยอดและรักษาความแม่นยำของเกณฑ์สัญญาณเตือน
ความสมบูรณ์ของการเดินสาย: ตรวจสอบให้แน่ใจว่าความต้านทานโหลดสำหรับเอาต์พุตเครื่องบันทึก 4-20 mA ไม่เกิน 600 Ohms การเกินค่าขีดจำกัดนี้จะทำให้สัญญาณอิ่มตัว ส่งผลให้การรายงานไปยัง DCS หรือ PLC ไม่ถูกต้อง
การจัดการความร้อน: เมื่อใช้งานเครื่องตรวจสอบในแร็กความหนาแน่นสูงใกล้ขีดจำกัด 65 องศาเซลเซียส ต้องจัดให้มีการระบายอากาศภายในตู้ที่เหมาะสม การทำงานต่อเนื่องที่อุณหภูมิสูงสุดอาจลดความแม่นยำของความละเอียดสัญญาณ 4-20 mA (จาก 0.25% ที่อุณหภูมิห้องเป็น 0.7% เมื่อถึงขีดจำกัดอุณหภูมิ)
