Bently Nevada 330101-48-71-20-02-05 3300 XL โพรบวัดระยะใกล้ 8 mm

SKU 330101-48-71-20-02-05

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Bently Nevada
Product No.: 330101-48-71-20-02-05
Origin สหรัฐอเมริกา
Product Type: 3300 XL 8 mm โพรบวัดระยะใกล้
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 0.14 kg
Dimensions: 45 มม. x 95 มม. x 95 มม. (สูง x กว้าง x ลึก)
Shipping port: Xiamen
Warranty: 12 months

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

ปริมาณ

Call sales Contact

Product Description

คำอธิบาย

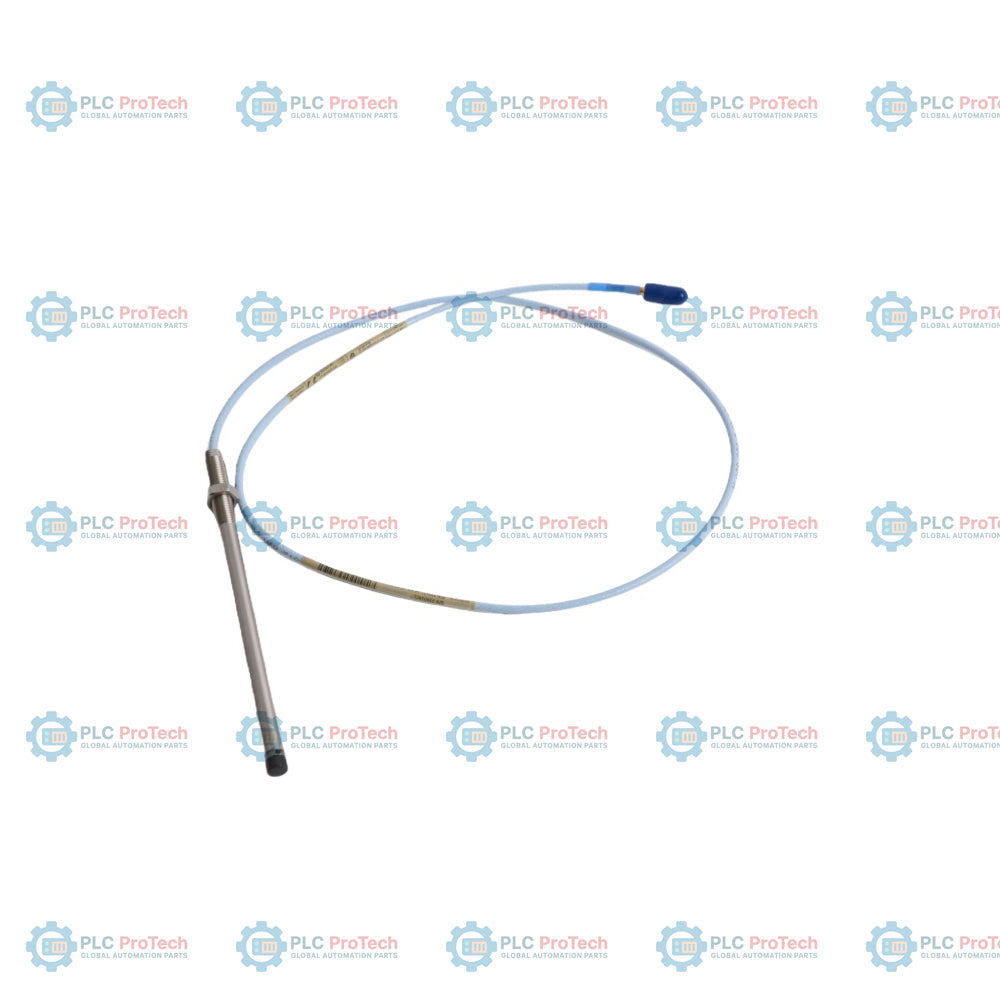

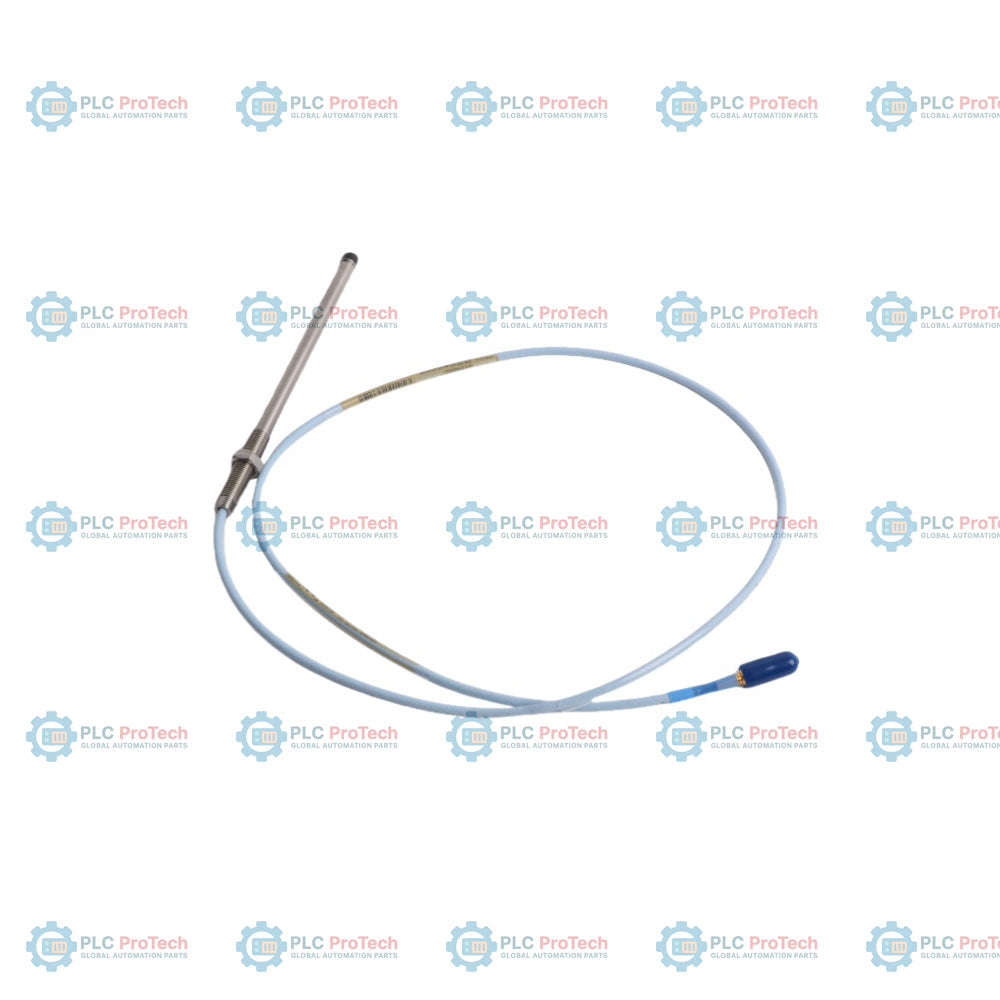

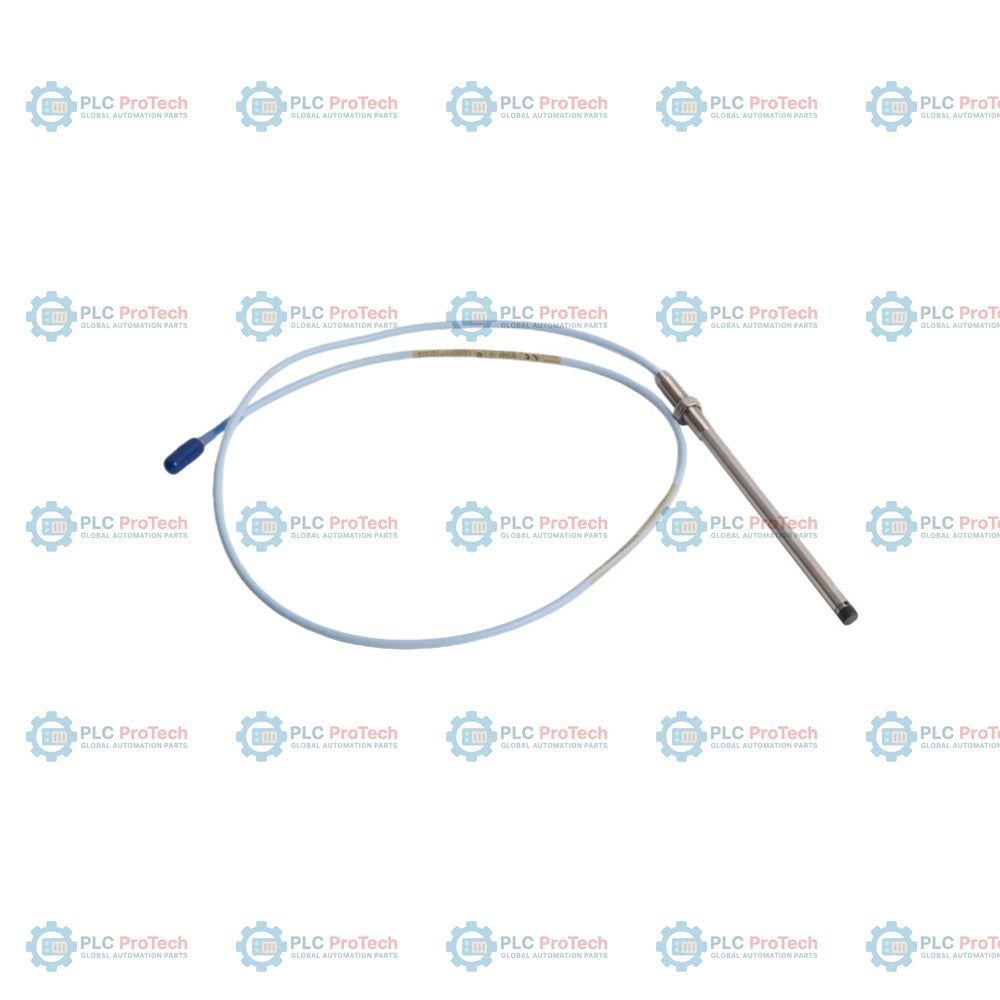

Bently Nevada 330101-48-71-20-02-05 เป็น โพรบวัดระยะใกล้ขนาด 8 มม. ประสิทธิภาพสูงในซีรีส์ 3300 XL ที่ได้รับการพิสูจน์จากการใช้งานในอุตสาหกรรม การกำหนดค่านี้ได้รับการออกแบบให้มีความยาวส่วนไม่มีเกลียว 4.8 นิ้ว ความยาวตัวเรือนโดยรวม 7.1 นิ้ว และความยาวรวม 2.0 เมตร (6.6 ฟุต) สายเป็นสายโคแอกเชียลมาตรฐานแบบไม่มีเกราะหุ้ม ซึ่งปลายสายต่อด้วยขั้วต่อ ClickLoc ขนาดเล็ก (ไม่มีตัวป้องกันขั้วต่อ) ให้รูปแบบการติดตั้งที่เรียบง่ายและเป็นระเบียบ โพรบนี้ได้รับการรับรองตามตัวเลือกการอนุมัติจากหน่วยงาน -05 และเป็นไปตามมาตรฐาน ATEX, IECEx และ CSA อย่างสมบูรณ์ จึงปลอดภัยสำหรับการติดตั้งถาวรในพื้นที่อันตราย

ออกแบบมาสำหรับการวัดการสั่นสะเทือนและตำแหน่งเพลาแบบไม่สัมผัส ซีรีส์ 330101 ทำงานตามหลักการกระแสไหลวน โพรบนี้สร้างขึ้นเพื่อรองรับสภาพแวดล้อมของเครื่องจักรที่รุนแรง โดยมีปลายโพรบ PPS (โพลีฟีนิลีนซัลไฟด์) ที่แข็งแรงและเฉื่อยต่อสารเคมี พร้อมตัวโพรบสเตนเลสสตีลที่ทนต่อการกัดกร่อน เมื่อทำงานเป็นส่วนหนึ่งของชุดตรวจติดตาม 3300 XL โพรบต้องจับคู่กับสายต่อ 3300 XL ที่เหมาะสมและเซ็นเซอร์ Proximitor ซีรีส์ 330180 เพื่อแปลงระยะห่างเป็นแรงดันไฟฟ้าได้อย่างแม่นยำ แรงดันไฟฟ้าเอาต์พุตแบบไดนามิกที่ได้จะถูกส่งไปยังแร็กตรวจติดตาม Bently Nevada 3500 หรือระบบ PLC และ DCS อุตสาหกรรมอื่น ๆ เพื่อสนับสนุนการปกป้องเครื่องจักรและการวิเคราะห์วินิจฉัยแบบเรียลไทม์

คุณสมบัติ

การออกแบบแบบไม่มีเกราะหุ้ม: ใช้สายโคแอกเชียลมาตรฐานที่ไม่มีเกราะโลหะหุ้ม ช่วยเพิ่มความยืดหยุ่นในการเดินสายในเครือข่ายท่อร้อยสายหรือถาดป้องกัน
ขั้วต่อขนาดเล็ก ClickLoc: ใช้ขั้วต่อโคแอกเชียล ClickLoc ขนาดเล็กแบบเชื่อมต่อเร็วที่ปลอดภัย เพื่อให้มีความต้านทานทางไฟฟ้าต่ำและการส่งสัญญาณที่เสถียร
โครงสร้างวัสดุทนทาน: ออกแบบด้วยปลายโพรบ PPS ความแข็งแรงสูงและตัวเรือนสเตนเลสสตีล เพื่อทนต่อความชื้น น้ำมัน และการสัมผัสสารเคมีบนตัวเรือนแบริ่ง
ได้รับการรับรองสำหรับพื้นที่อันตราย: ผ่านการรับรอง CSA, ATEX และ IECEx ล่วงหน้าเพื่อการทำงานอย่างปลอดภัยในบรรยากาศที่อาจเกิดการระเบิด
การวัดแบบไม่สัมผัส: ให้การตรวจติดตามการเคลื่อนตัวของชิ้นส่วนเครื่องจักรหมุนด้วยกระแสไหลวนที่มีความแม่นยำสูงและไม่เกิดการสึกหรอ

การใช้งาน

โพรบ Bently Nevada 330101-48-71-20-02-05 ใช้ในอุตสาหกรรมหนักเพื่อเฝ้าติดตามอุปกรณ์หมุนที่มีความสำคัญ สภาพแวดล้อมการใช้งานทั่วไปประกอบด้วย:

การตรวจสอบการสั่นสะเทือนในแนวรัศมีของเพลาและตำแหน่งแรงขับตามแนวแกนของกังหันไอน้ำและกังหันก๊าซ
การวัดการสั่นสะเทือนของเพลาและการเคลื่อนตัวสัมพัทธ์ของตัวเรือนคอมเพรสเซอร์ เครื่องขยายกำลัง และกังหัน
การติดตามการเคลื่อนตัวและความเร็วของเพลาปั๊มหอยโข่งความเร็วสูงและชุดลดรอบ
การตรวจสอบแนวเพลาและการขยายตัวเนื่องจากความร้อนของเครื่องกำเนิดไฟฟ้าพลังน้ำ
ระบบป้องกันเครื่องจักรถาวรที่ต้องการการจัดประเภทพื้นที่อันตรายตามมาตรฐาน ATEX/IECEx/CSA

ข้อมูลการสั่งซื้อ

330101-48-71-20-02-05 แสดงถึงการกำหนดค่าเฉพาะสำหรับสั่งซื้อของตระกูลโพรบ Bently Nevada 3300 XL 8 มม. รายละเอียดด้านล่างแสดงค่าในแต่ละส่วนของ SKU เฉพาะรุ่นนี้:

ส่วนตัวเลือก	ค่ารหัส	ความหมาย / การกำหนดค่า
รุ่นพื้นฐาน	330101	โพรบตรวจจับระยะใกล้ 3300 XL 8 มม. เกลียว 3/8-24 UNF ไม่มีเกราะหุ้ม
A - ความยาวที่ไม่มีเกลียว	48	4.8 นิ้ว (ความยาวตัวเรือนส่วนที่ไม่มีเกลียว)
B - ความยาวตัวเรือนโดยรวม	71	7.1 นิ้ว (ความยาวรวมตัวเรือนส่วนที่มีเกลียวและไม่มีเกลียว)
C - ความยาวรวม	20	ความยาวรวมสายเคเบิลโพรบ 2.0 เมตร (6.6 ฟุต)
D - ตัวเลือกขั้วต่อและสายเคเบิล	02	ขั้วต่อโคแอกเชียล ClickLoc ขนาดเล็ก สายเคเบิลมาตรฐานสำหรับอุณหภูมิมาตรฐาน
E - ตัวเลือกการรับรองจากหน่วยงาน	05	การรับรอง CSA, ATEX, IECEx สำหรับพื้นที่อันตราย

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่าข้อมูลจำเพาะ
ผู้ผลิต	Bently Nevada (Baker Hughes)
รุ่น / หมายเลขชิ้นส่วน	330101-48-71-20-02-05
ชุดผลิตภัณฑ์	ระบบทรานสดิวเซอร์ตรวจจับระยะใกล้ 3300 XL 8 มม.
เส้นผ่านศูนย์กลางปลายโพรบ	8 มม.
ขนาดเกลียว	3/8-24 UNF
ความยาวที่ไม่มีเกลียว (ส่วน A)	4.8 นิ้ว (122 มม.)
ความยาวตัวเรือน (ส่วน B)	7.1 นิ้ว (180 มม.)
ความยาวรวม (ส่วน C)	2.0 เมตร (6.6 ฟุต)
ประเภทขั้วต่อ	ขั้วต่อ ClickLoc แบบโคแอกเชียลขนาดเล็ก (ไม่มีตัวป้องกัน)
ประเภทสายเคเบิล	สายโคแอกเชียลมาตรฐาน ไม่มีเกราะหุ้ม
หลักการทำงาน	กระแสไหลวน (การวัดการกระจัดแบบไม่สัมผัส)
ประเภทการวัด	การกระจัด (ระยะใกล้) และตำแหน่งเพลา
วัสดุตัวเรือน	สเตนเลสสตีล 303 (S30300)
วัสดุปลายหัววัด	โพลีฟีนิลีนซัลไฟด์ (PPS)
ช่วงอุณหภูมิการทำงาน	-51 ถึง +177 degC (-60 ถึง +350 degF) สำหรับหัววัดและสายเคเบิล
น้ำหนัก	0.14 kg
ขนาด	45 mm x 95 mm x 95 mm (H x W x D)

แนวทางการติดตั้ง

เพื่อให้หัววัด Bently Nevada 330101-48-71-20-02-05 ทำงานได้อย่างถูกต้องและมีอายุการใช้งานยาวนาน วิศวกรควรปฏิบัติตามแนวทางสำคัญสำหรับการติดตั้งภาคสนามดังต่อไปนี้:

การปรับเทียบช่องว่างของหัววัด: ติดตั้งหัววัดโดยตั้งค่าช่องว่างออฟเซ็ตทางกลอย่างแม่นยำ (โดยทั่วไป 1.27 mm หรือ 50 mils ซึ่งสอดคล้องกับเอาต์พุต -10 VDC ตามค่าปกติจากเซนเซอร์ Proximitor) หรือปรับเทียบตามระบบเฉพาะนั้น
ขีดจำกัดแรงบิดของตัวเรือน: ห้ามใช้แรงบิดเกินค่าสูงสุดที่แนะนำ 33.9 N-m (300 in-lb) เมื่อตันเกลียว 3/8-24 UNF บนตัวเรือนสเตนเลสสตีล
รัศมีการดัดขั้นต่ำของสายเคเบิล: รักษารัศมีการดัดสายเคเบิลขั้นต่ำที่ 25.4 mm (1.0 inch) ระหว่างการเดินสาย เพื่อป้องกันความเสียหายต่อตัวนำโคแอกเชียลภายใน
การชีลด์และการต่อลงดิน: ตรวจสอบให้แน่ใจว่าชีลด์สายเคเบิลของหัววัดต่อเนื่องและแยกออกจากการปนเปื้อนของวงจรกราวด์อย่างเหมาะสม ใช้ตัวเรือนขั้วต่อหรือกล่องต่อสายที่เหมาะสมสำหรับการเชื่อมต่อภายนอก
การป้องกันความชื้น: ใช้เทปซิลิโคนหลอมรวมตัวเองหรืออุปกรณ์ป้องกันขั้วต่อ หากจุดเชื่อมต่อกับสายเคเบิลต่อขยายสัมผัสกับความชื้นสูงหรือน้ำกระเด็น

การปฏิบัติตามข้อกำหนดและการรับรอง

การกำหนดค่าหัววัดทรานสดิวเซอร์นี้เป็นไปตามมาตรฐานความปลอดภัยสากลหลักสำหรับอุปกรณ์ไฟฟ้าอุตสาหกรรมและพื้นที่อันตราย:

ATEX: ได้รับการรับรองสำหรับใช้งานในบรรยากาศก๊าซที่อาจเกิดการระเบิดใน Zone 0, Zone 1 และ Zone 2 เมื่อติดตั้งร่วมกับอุปกรณ์กั้นความปลอดภัยโดยเนื้อแท้ที่เหมาะสม
IECEx: ได้รับการรับรองระดับสากลสำหรับบรรยากาศที่อาจเกิดการระเบิดภายใต้มาตรฐานความปลอดภัยโดยเนื้อแท้
CSA: การรับรองในอเมริกาเหนือสำหรับพื้นที่อันตราย Class I, Division 1 และ Division 2

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

ตัวเลือก 48-71 ในรุ่น 330101-48-71-20-02-05 ระบุอะไร

“48” ระบุความยาวตัวเรือนโพรบแบบไม่มีเกลียว 4.8 นิ้ว และ “71” ระบุความยาวตัวเรือนโดยรวม 7.1 นิ้ว พร้อมเกลียว 3/8-24 UNF ความยาวส่วนที่ไม่มีเกลียวต้องสั้นกว่าความยาวตัวเรือนโดยรวมอย่างน้อย 0.8 นิ้วเสมอ

SKU เฉพาะนี้ใช้สายเคเบิลและขั้วต่อแบบใด

SKU นี้ใช้สายเคเบิลโคแอกเชียลมาตรฐานที่ไม่มีเกราะ (ตัวเลือก 02) และเข้าหัวด้วยขั้วต่อโคแอกเชียล ClickLoc ขนาดเล็ก (ไม่มีปลอกป้องกันขั้วต่อ)

โพรบนี้ได้รับการรับรองให้ใช้งานในพื้นที่อุตสาหกรรมอันตรายหรือไม่

ได้รับ “05” ซึ่งเป็นรหัสต่อท้ายสำหรับการรับรองจากหน่วยงาน ระบุว่าโพรบนี้ได้รับการรับรองตามมาตรฐาน CSA, ATEX และ IECEx เพื่อการใช้งานอย่างปลอดภัยในบรรยากาศที่อาจเกิดการระเบิด เมื่อติดตั้งเป็นส่วนหนึ่งของระบบความปลอดภัยโดยเนื้อแท้

สายต่อและเซ็นเซอร์ Proximitor รุ่นใดที่ใช้งานร่วมกับโพรบ 330101 นี้ได้

โพรบขนาด 2.0 เมตรนี้ต้องใช้งานคู่กับสายต่อ 3300 XL และเซ็นเซอร์ Proximitor 3300 XL (เช่น ซีรีส์ 330180) ความยาวรวมของโพรบและสายต่อต้องตรงกับความยาวรวมของระบบที่ผ่านการปรับเทียบแล้ว (โดยทั่วไปคือ 5 หรือ 9 เมตร)
