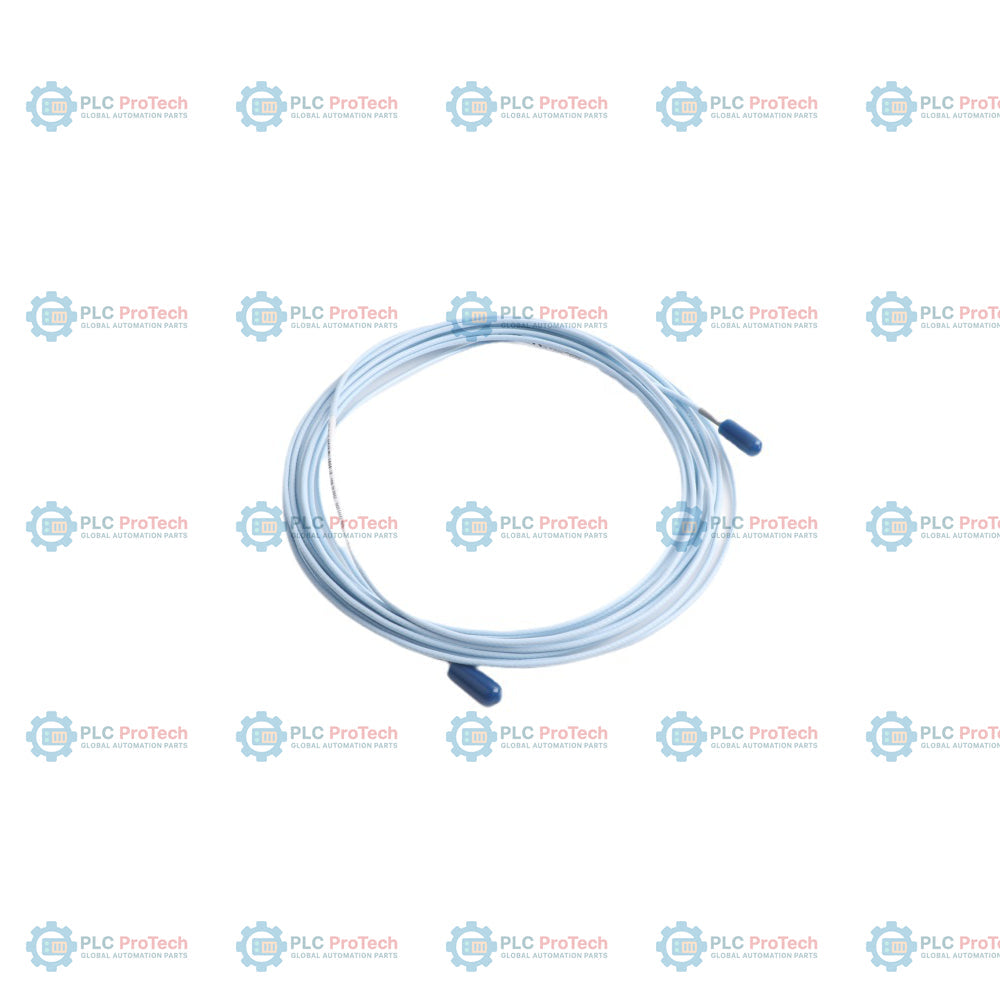

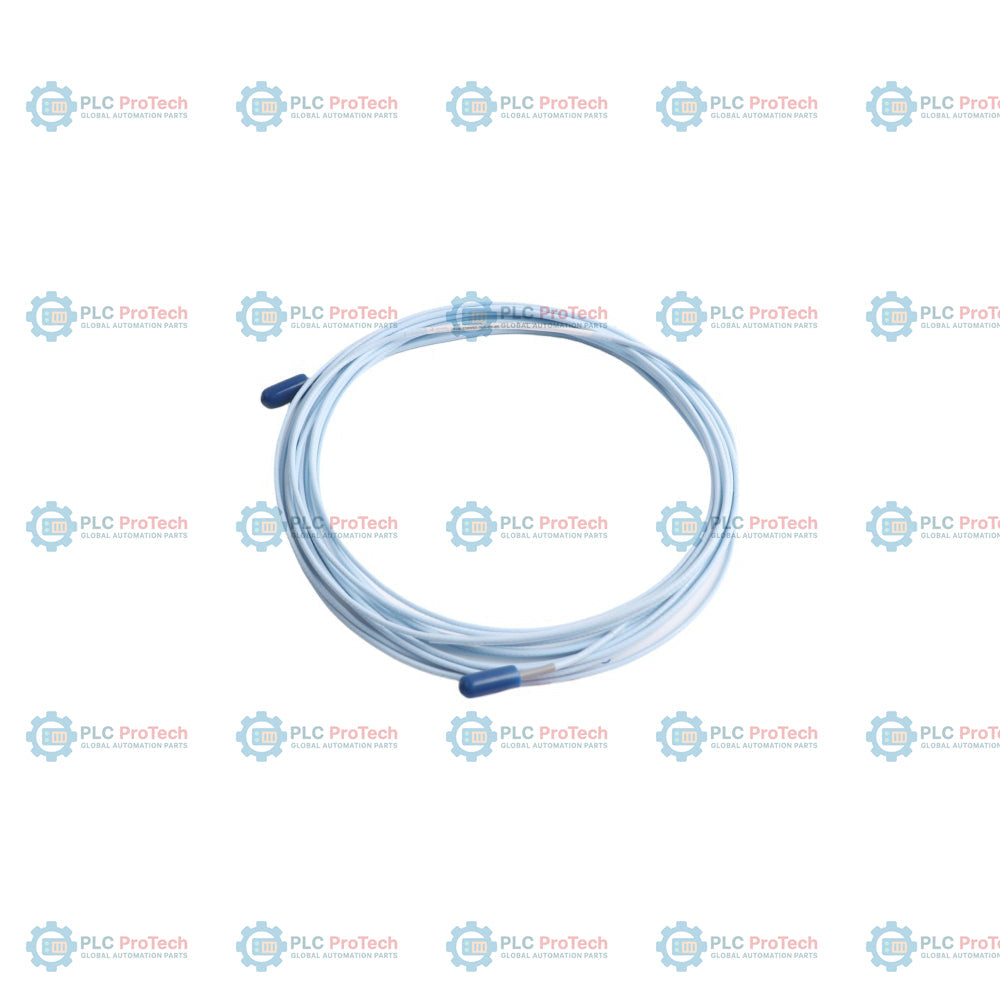

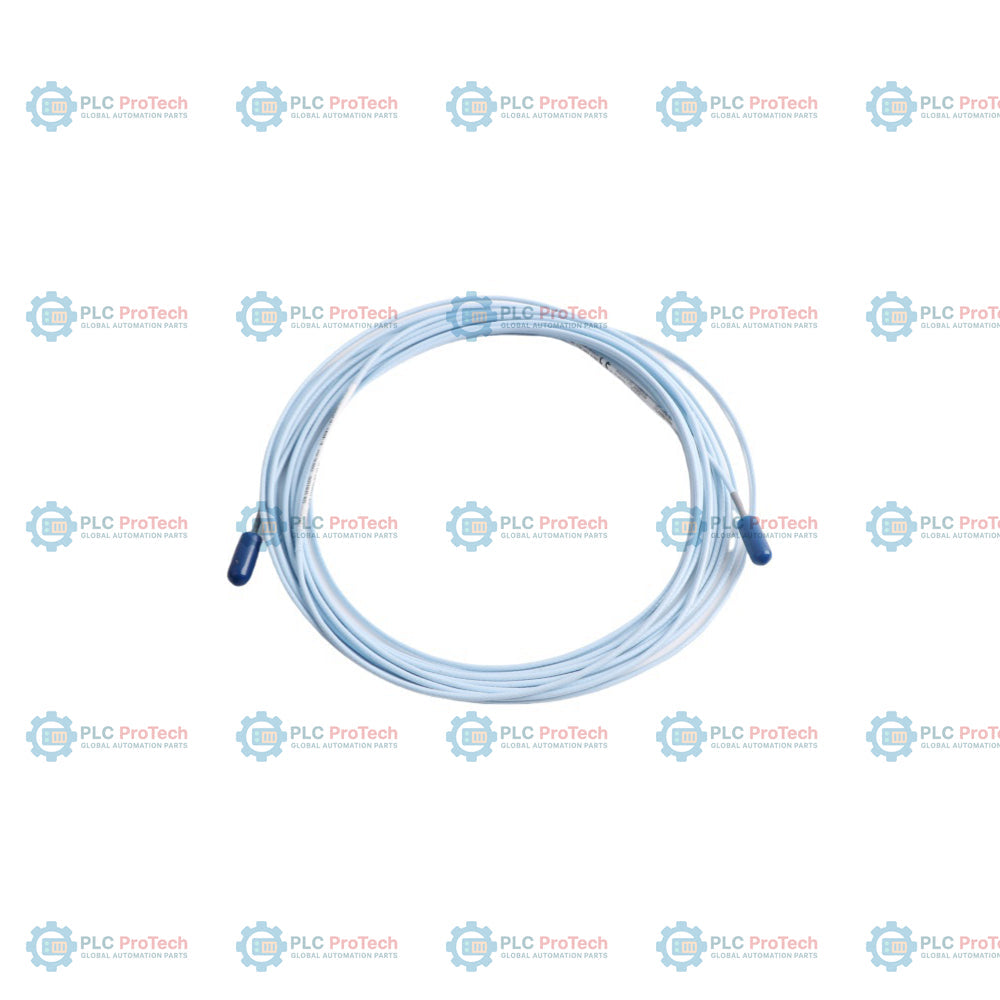

Bently Nevada 330930-065-00-05 สายต่อขยาย 3300 XL NSv

ภาพรวมผลิตภัณฑ์

330930-065-00-05 (3300 NSv) เป็นสายต่อประสิทธิภาพสูงที่ออกแบบมาโดยเฉพาะสำหรับระบบหัววัดระยะใกล้ Bently Nevada 3300 XL NSv (Narrow Side View) ระบบนี้เป็นมาตรฐานอุตสาหกรรมสำหรับการตรวจติดตามคอมเพรสเซอร์อากาศแบบแรงเหวี่ยง คอมเพรสเซอร์ทำความเย็น และเครื่องจักรหมุนอื่น ๆ ที่มีข้อจำกัดด้านพื้นที่ติดตั้งอย่างมาก ในฐานะจุดเชื่อมต่อสำคัญระหว่างหัววัด NSv กับเซนเซอร์ Proximitor สาย 330930-065-00-05 ช่วยให้มั่นใจได้ถึงการส่งสัญญาณการกระจัดที่มีความเที่ยงตรงสูงโดยไม่มีความไม่ตรงกันของอิมพีแดนซ์ ความยาว 6.5 เมตรได้รับการปรับแต่งอย่างแม่นยำเพื่อให้ได้สเกลแฟกเตอร์ 200 mV/mil (7.87 V/mm) ซึ่งจำเป็นสำหรับการวัดการสั่นสะเทือนในแนวรัศมีและตำแหน่งตามแนวแกนของเพลาหรือเป้าหมายเส้นผ่านศูนย์กลางขนาดเล็กอย่างแม่นยำ

รายละเอียดการกำหนดค่ารหัสต่อท้าย

ตามเอกสารข้อมูลอย่างเป็นทางการฉบับที่ 147385 รุ่น 330930-065-00-05 กำหนดด้วยตัวเลือกทางวิศวกรรมเฉพาะดังต่อไปนี้:

• 065 (ความยาวสาย): 6.5 เมตร (21.3 ฟุต) โดยทั่วไปความยาวนี้จะใช้ร่วมกับหัววัดยาว 0.5 เมตร เพื่อสร้างระบบไฟฟ้ารวมความยาว 7.0 เมตร

• 00 (ตัวป้องกันคอนเน็กเตอร์และสายเคเบิล): สายโคแอกเชียลมาตรฐานที่ไม่มีเกราะสเตนเลสและไม่มีตัวป้องกันคอนเน็กเตอร์ รุ่นนี้มีความยืดหยุ่นสูงสุดสำหรับการเดินสายผ่านท่อร้อยสายเฉพาะหรือโครงเครื่องจักรภายใน

• 05 (การรับรองจากหน่วยงาน): การรับรองหลายรายการ (ATEX, IECEx, CSA) ใบรับรองนี้อนุญาตให้ใช้สายในงานที่มีความปลอดภัยในตัว (I.S.) ภายในพื้นที่อันตรายทั่วโลก

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางวิศวกรรม

เหตุใดสายต่อ NSv จึงแตกต่างจากสาย 3300 XL มาตรฐาน?

ซีรีส์ NSv ออกแบบมาโดยเฉพาะสำหรับเป้าหมายขนาดเล็กและพื้นที่จำกัด คุณลักษณะทางไฟฟ้า (ค่าเหนี่ยวนำและค่าความจุไฟฟ้า) ของสาย 330930 ได้รับการปรับให้เข้าคู่กับขดลวดขนาดเล็กกว่าของหัววัด NSv การใช้สาย NSv ปะปนกับหัววัดมาตรฐานขนาด 8 มม. จะทำให้ค่าการสั่นสะเทือนที่อ่านได้ไม่ถูกต้อง

คอนเน็กเตอร์ ClickLoc มีวัตถุประสงค์อะไร?

คอนเน็กเตอร์ ClickLoc เป็นการออกแบบที่ได้รับสิทธิบัตร ซึ่งป้องกันไม่ให้จุดเชื่อมต่อระหว่างหัววัดกับสายต่อคลายตัวเนื่องจากการสั่นสะเทือนของเครื่องจักร การชุบทองช่วยให้หน้าสัมผัสมีความต้านทานต่ำ ซึ่งจำเป็นต่อการรักษาสเกลแฟกเตอร์ที่แม่นยำของระบบ

สามารถติดตั้งสายนี้ในสภาพแวดล้อมที่มีน้ำมันเทอร์ไบน์ได้หรือไม่?

ได้ ปลอกหุ้ม FEP ทนทานต่อน้ำมันเทอร์ไบน์และสารเคมีในกระบวนการผลิตส่วนใหญ่ได้สูง อย่างไรก็ตาม เนื่องจากรุ่นเฉพาะนี้ (-00) ไม่มีตัวป้องกันคอนเน็กเตอร์ จึงต้องตรวจสอบให้แน่ใจว่าจุดเชื่อมต่อได้รับการซีลด้วยเทปซิลิโคนที่ให้มาหรืออยู่ในบริเวณแห้ง เพื่อป้องกันไม่ให้น้ำมันเข้าสู่คอนเน็กเตอร์

แนวทางการติดตั้งและบำรุงรักษาภาคสนาม

• ความสมบูรณ์ของจุดเชื่อมต่อ: ก่อนเชื่อมต่อคอนเน็กเตอร์ ClickLoc ให้ตรวจสอบว่าคอนเน็กเตอร์สะอาดและแห้ง ใช้ผ้าที่ไม่เป็นขุย ห้ามใช้คีมขันคอนเน็กเตอร์ เนื่องจากออกแบบมาให้ขันด้วยมือจนได้ยินเสียง “คลิก” และล็อกเข้าที่

• ข้อจำกัดของรัศมีการดัด: รักษารัศมีการดัดขั้นต่ำที่ 25.4 mm (1 inch) การดัดหักมุมอาจทำให้ชิลด์โคแอกเชียลภายในและไดอิเล็กทริกเสียหาย ส่งผลให้เกิด “สัญญาณพุ่งผิดปกติ” หรือแสดงสถานะ “Not OK” บนมอนิเตอร์ 3500

• การรองรับสายอย่างเหมาะสม: ใช้เคเบิลไทหรือแคลมป์คุณภาพสูงยึดสายทุกระยะ 1 ถึง 2 ฟุต ตรวจสอบให้แน่ใจว่าสายไม่มีแรงดึงที่ปลายคอนเน็กเตอร์ ความเค้นจากการสั่นสะเทือนของสายที่ไม่ได้รับการรองรับเป็นสาเหตุหลักของการขัดข้องก่อนเวลาอันควรในระบบหัววัดระยะใกล้

• การจับคู่ระบบ: ตรวจสอบเสมอว่าความยาวรวมของหัววัดกับสายต่อสอดคล้องกับการกำหนดค่าของเซนเซอร์ Proximitor (เช่น Proximitor ขนาด 7 ม. ต้องใช้ความยาวสายรวม 7 ม.) 330930-065 เป็นส่วนหนึ่งของระบบขนาด 7.0 เมตรเมื่อใช้ร่วมกับหัววัดขนาด 0.5 เมตร
