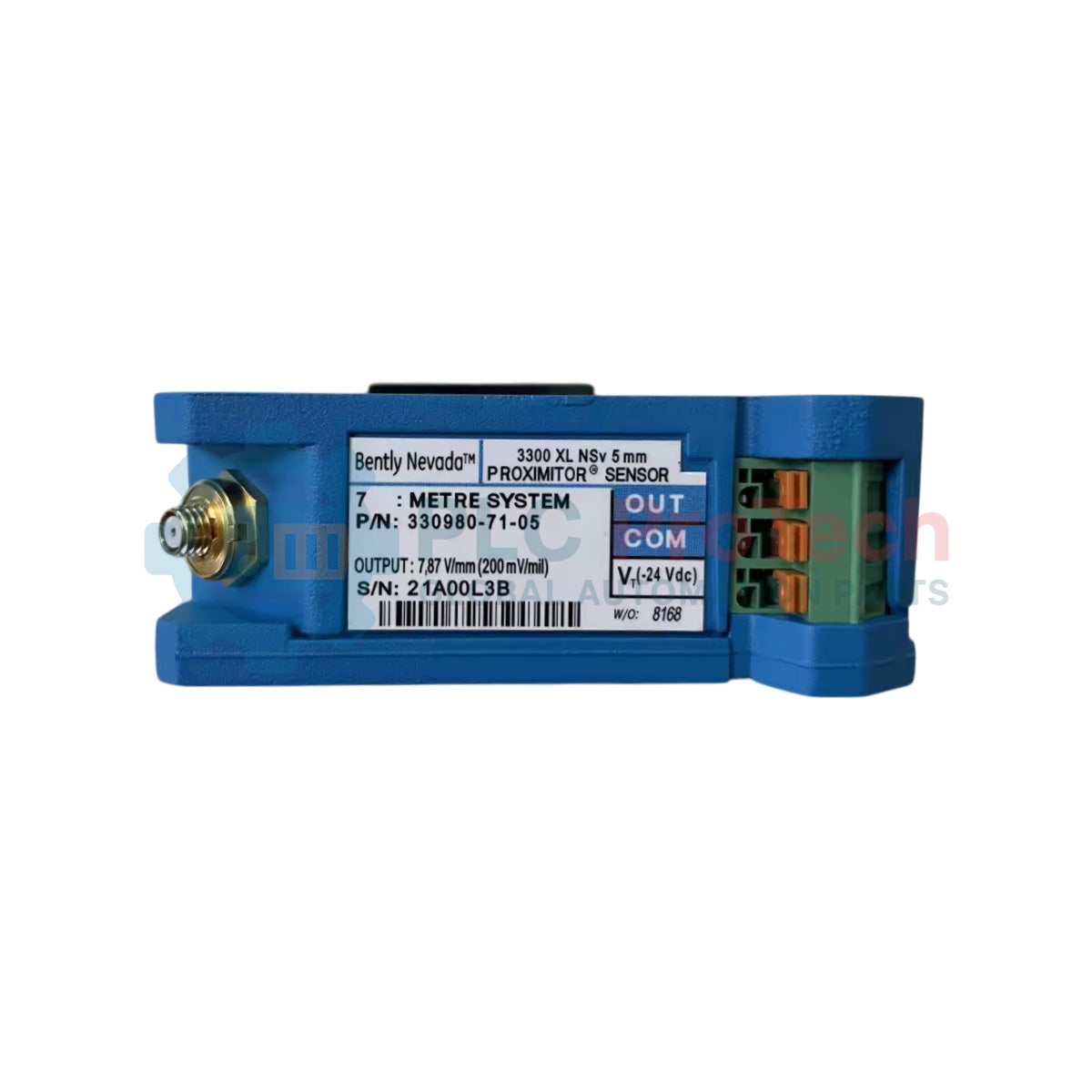

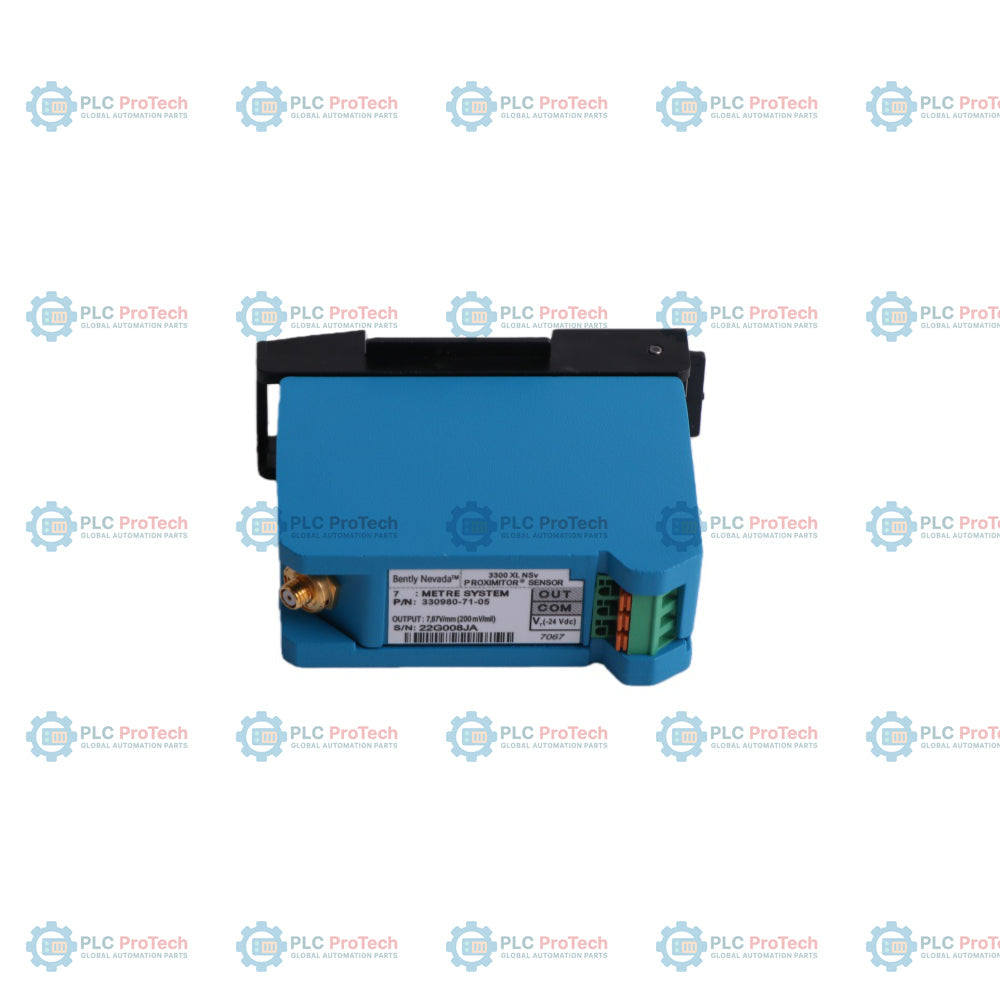

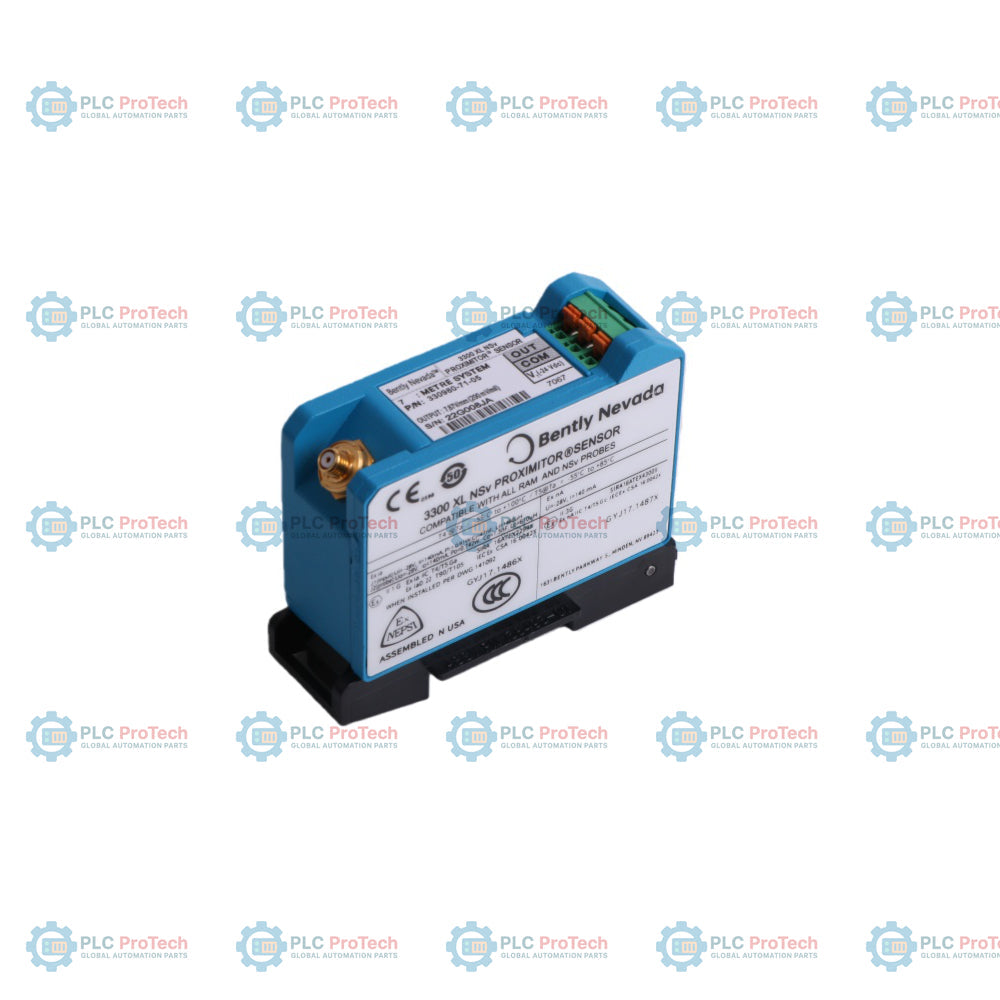

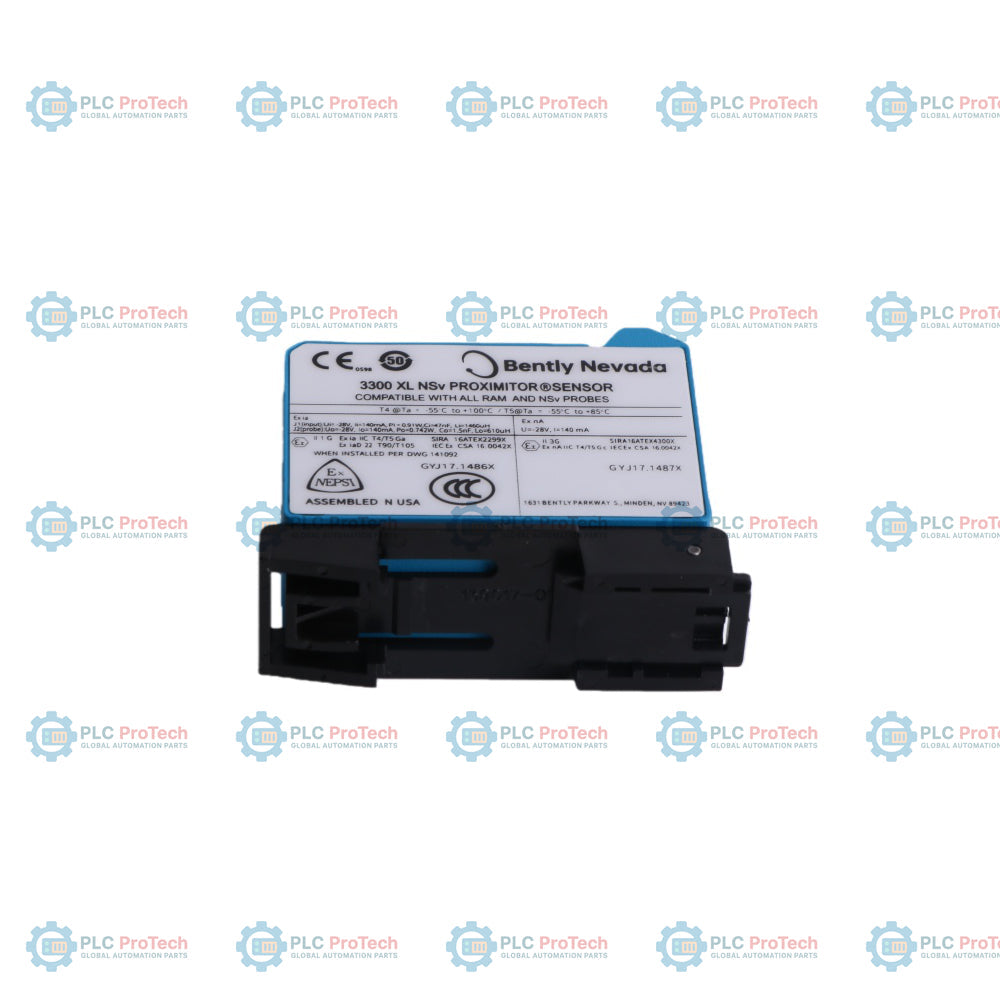

330980-71-05 คือ เซ็นเซอร์ตรวจจับระยะใกล้ 3300 XL NSv ประสิทธิภาพสูงที่ออกแบบโดย Bently Nevada สำหรับระบบป้องกันเครื่องจักรด้วยกระแสไหลวนเฉพาะทาง เซ็นเซอร์ตรวจจับระยะใกล้นี้ได้รับการปรับให้เหมาะโดยเฉพาะสำหรับพื้นที่ติดตั้งอุตสาหกรรมที่มีข้อจำกัดด้านพื้นที่และต้องการการใช้งานที่สมบุกสมบัน เช่น คอมเพรสเซอร์อากาศแบบแรงเหวี่ยง เครื่องจักรก๊าซกระบวนการ และแท่นคอมเพรสเซอร์ทำความเย็น เซ็นเซอร์ทำหน้าที่เป็นตัวปรับสภาพสัญญาณสำคัญ โดยแปลงช่องว่างแม่เหล็กไฟฟ้าดิบให้เป็นสัญญาณแรงดันไฟฟ้าเชิงเส้นเพื่อใช้ติดตามพารามิเตอร์สภาพเครื่องจักร
รุ่นเฉพาะ 330980-71-05 กำหนดไว้สำหรับ ความยาวลูประบบทั้งหมด 7.0 เมตร (23.0 ฟุต) และติดตั้ง แผ่นรางสำหรับติดตั้งบนราง DIN ในตัว มาพร้อม การรับรองจากหน่วยงานหลายแห่ง เพื่อให้เป็นไปตามข้อกำหนดด้านความปลอดภัยสำหรับการติดตั้งในพื้นที่อันตรายอย่างทั่วถึง เซ็นเซอร์อะลูมิเนียมทรงบางรุ่นนี้มีการป้องกัน RFI/EMI ที่แข็งแรงและขั้วต่อสาย SpringLoc แบบพิเศษ ให้ความเที่ยงตรงของสัญญาณที่มีเสถียรภาพสูงและการต่อสายภาคสนามที่ง่ายดายโดยไม่ต้องใช้เครื่องมือเดินสายเฉพาะทาง
| พารามิเตอร์ | รายละเอียด |
|---|---|
| ผู้ผลิต | Bently Nevada (Baker Hughes) |
| หมายเลขชิ้นส่วน | 330980-71-05 |
| ซีรีส์ระบบทรานสดิวเซอร์ | ระบบทรานสดิวเซอร์ตรวจจับระยะใกล้ 3300 XL NSv Pro |
| ความยาวระบบทั้งหมด | 7.0 เมตร (23.0 ฟุต) |
| การกำหนดฮาร์ดแวร์สำหรับติดตั้ง | ฐานรองติดตั้งสำหรับราง DIN ในตัว |
| ระดับการรับรองจากหน่วยงาน | 05 = การรับรองหลายรายการ (อเมริกาเหนือ, ATEX/ยุโรป, IECEx, บราซิล) |
| สเกลแฟกเตอร์เฉลี่ย (ASF) | โดยทั่วไป 7.87 V/mm (200 mV/mil) เมื่อสอบเทียบกับเหล็ก AISI 4140 |
| ช่วงการวัดเชิงเส้น | 1.5 มม. (60 มิล) โดยเริ่มวัดจากประมาณ 0.25 มม. (10 มิล) จากเป้าหมาย |
| ความเข้ากันได้ของสัญญาณอินพุต | รองรับลูปโพรบและสายเคเบิล 3300 NSv หรือ 3300 RAM แบบไม่สัมผัสจำนวนหนึ่งชุด |
| ช่วงแรงดันไฟจ่าย | -17.5 Vdc ถึง -26 Vdc (การใช้กระแสสูงสุดโดยไม่ใช้แบริเออร์ 12 mA) |
| ค่าความต้านทานเอาต์พุต | 50 โอห์ม |
| ขอบเขตการตอบสนองความถี่ | 0 ถึง 10 kHz: โดยทั่วไป +0, -3 dB (พร้อมการเดินสายภาคสนามยาวสูงสุด 305 ม.) |
| ขนาดขั้วต่อเป้าหมายสำหรับการเดินสายภาคสนาม | สายแบบแกนเดี่ยวหรือหลายเส้น ขนาด 0.2 ถึง 1.5 มม.² (16 ถึง 24 AWG) |
| วัสดุโครงสร้างตัวเรือน | อะลูมิเนียมหล่อขึ้นรูป A380 |
| น้ำหนักสุทธิของชิ้นส่วนเซนเซอร์ | โดยทั่วไป 255 กรัม (9 ออนซ์) |
| ช่วงอุณหภูมิในการทำงาน | -35 องศาเซลเซียส ถึง +85 องศาเซลเซียส (-31 องศาฟาเรนไฮต์ ถึง +185 องศาฟาเรนไฮต์) |
| ช่วงอุณหภูมิในการจัดเก็บ | -51 องศาเซลเซียส ถึง +105 องศาเซลเซียส (-60 องศาฟาเรนไฮต์ ถึง +221 องศาฟาเรนไฮต์) |
| ความทนทานต่อความชื้นสัมพัทธ์ | ควบแน่น 100% ไม่สามารถจุ่มใต้น้ำได้ พร้อมการเชื่อมต่อ ClickLoc ที่มีการป้องกัน |
| องค์ประกอบอินเทอร์เฟซ | การกำหนดฟังก์ชัน |
|---|---|
| ตัวรับโคแอกเชียล ClickLoc | พอร์ตเกลียวตัวเมียทองเหลืองชุบทองการสูญเสียต่ำ สำหรับยึดสายเคเบิลต่อขยายขาเข้า |
| แถบขั้วต่อ SpringLoc | จุดต่อกรงสปริงแบบไม่ต้องใช้เครื่องมือ 3 จุด สำหรับสาย Signal, Common และ Supply |
| แถบยึดรางของฐานรองติดตั้ง | ชุดคลิปโครงสร้างสำหรับยึดตัวเรือนที่มีฉนวนเข้ากับราง DIN มาตรฐานขนาด 35 มม. |
Global Express Shipping
Returns & Warranty
Manufacturer: Bently Nevada
Product No.: 330980-71-05
Country of origin:สหรัฐอเมริกา
Product Type: เซ็นเซอร์ Proximitor 3300 XL NSv
Payment: T/T, Western Union
Weight: 320g
Dimensions: 7.0 เมตร (23.0 ฟุต)
Shipping port: Xiamen
Warranty: 12 months
330980-71-05 คือ เซ็นเซอร์ตรวจจับระยะใกล้ 3300 XL NSv ประสิทธิภาพสูงที่ออกแบบโดย Bently Nevada สำหรับระบบป้องกันเครื่องจักรด้วยกระแสไหลวนเฉพาะทาง เซ็นเซอร์ตรวจจับระยะใกล้นี้ได้รับการปรับให้เหมาะโดยเฉพาะสำหรับพื้นที่ติดตั้งอุตสาหกรรมที่มีข้อจำกัดด้านพื้นที่และต้องการการใช้งานที่สมบุกสมบัน เช่น คอมเพรสเซอร์อากาศแบบแรงเหวี่ยง เครื่องจักรก๊าซกระบวนการ และแท่นคอมเพรสเซอร์ทำความเย็น เซ็นเซอร์ทำหน้าที่เป็นตัวปรับสภาพสัญญาณสำคัญ โดยแปลงช่องว่างแม่เหล็กไฟฟ้าดิบให้เป็นสัญญาณแรงดันไฟฟ้าเชิงเส้นเพื่อใช้ติดตามพารามิเตอร์สภาพเครื่องจักร
รุ่นเฉพาะ 330980-71-05 กำหนดไว้สำหรับ ความยาวลูประบบทั้งหมด 7.0 เมตร (23.0 ฟุต) และติดตั้ง แผ่นรางสำหรับติดตั้งบนราง DIN ในตัว มาพร้อม การรับรองจากหน่วยงานหลายแห่ง เพื่อให้เป็นไปตามข้อกำหนดด้านความปลอดภัยสำหรับการติดตั้งในพื้นที่อันตรายอย่างทั่วถึง เซ็นเซอร์อะลูมิเนียมทรงบางรุ่นนี้มีการป้องกัน RFI/EMI ที่แข็งแรงและขั้วต่อสาย SpringLoc แบบพิเศษ ให้ความเที่ยงตรงของสัญญาณที่มีเสถียรภาพสูงและการต่อสายภาคสนามที่ง่ายดายโดยไม่ต้องใช้เครื่องมือเดินสายเฉพาะทาง
| พารามิเตอร์ | รายละเอียด |
|---|---|
| ผู้ผลิต | Bently Nevada (Baker Hughes) |
| หมายเลขชิ้นส่วน | 330980-71-05 |
| ซีรีส์ระบบทรานสดิวเซอร์ | ระบบทรานสดิวเซอร์ตรวจจับระยะใกล้ 3300 XL NSv Pro |
| ความยาวระบบทั้งหมด | 7.0 เมตร (23.0 ฟุต) |
| การกำหนดฮาร์ดแวร์สำหรับติดตั้ง | ฐานรองติดตั้งสำหรับราง DIN ในตัว |
| ระดับการรับรองจากหน่วยงาน | 05 = การรับรองหลายรายการ (อเมริกาเหนือ, ATEX/ยุโรป, IECEx, บราซิล) |
| สเกลแฟกเตอร์เฉลี่ย (ASF) | โดยทั่วไป 7.87 V/mm (200 mV/mil) เมื่อสอบเทียบกับเหล็ก AISI 4140 |
| ช่วงการวัดเชิงเส้น | 1.5 มม. (60 มิล) โดยเริ่มวัดจากประมาณ 0.25 มม. (10 มิล) จากเป้าหมาย |
| ความเข้ากันได้ของสัญญาณอินพุต | รองรับลูปโพรบและสายเคเบิล 3300 NSv หรือ 3300 RAM แบบไม่สัมผัสจำนวนหนึ่งชุด |
| ช่วงแรงดันไฟจ่าย | -17.5 Vdc ถึง -26 Vdc (การใช้กระแสสูงสุดโดยไม่ใช้แบริเออร์ 12 mA) |
| ค่าความต้านทานเอาต์พุต | 50 โอห์ม |
| ขอบเขตการตอบสนองความถี่ | 0 ถึง 10 kHz: โดยทั่วไป +0, -3 dB (พร้อมการเดินสายภาคสนามยาวสูงสุด 305 ม.) |
| ขนาดขั้วต่อเป้าหมายสำหรับการเดินสายภาคสนาม | สายแบบแกนเดี่ยวหรือหลายเส้น ขนาด 0.2 ถึง 1.5 มม.² (16 ถึง 24 AWG) |
| วัสดุโครงสร้างตัวเรือน | อะลูมิเนียมหล่อขึ้นรูป A380 |
| น้ำหนักสุทธิของชิ้นส่วนเซนเซอร์ | โดยทั่วไป 255 กรัม (9 ออนซ์) |
| ช่วงอุณหภูมิในการทำงาน | -35 องศาเซลเซียส ถึง +85 องศาเซลเซียส (-31 องศาฟาเรนไฮต์ ถึง +185 องศาฟาเรนไฮต์) |
| ช่วงอุณหภูมิในการจัดเก็บ | -51 องศาเซลเซียส ถึง +105 องศาเซลเซียส (-60 องศาฟาเรนไฮต์ ถึง +221 องศาฟาเรนไฮต์) |
| ความทนทานต่อความชื้นสัมพัทธ์ | ควบแน่น 100% ไม่สามารถจุ่มใต้น้ำได้ พร้อมการเชื่อมต่อ ClickLoc ที่มีการป้องกัน |
| องค์ประกอบอินเทอร์เฟซ | การกำหนดฟังก์ชัน |
|---|---|
| ตัวรับโคแอกเชียล ClickLoc | พอร์ตเกลียวตัวเมียทองเหลืองชุบทองการสูญเสียต่ำ สำหรับยึดสายเคเบิลต่อขยายขาเข้า |
| แถบขั้วต่อ SpringLoc | จุดต่อกรงสปริงแบบไม่ต้องใช้เครื่องมือ 3 จุด สำหรับสาย Signal, Common และ Supply |
| แถบยึดรางของฐานรองติดตั้ง | ชุดคลิปโครงสร้างสำหรับยึดตัวเรือนที่มีฉนวนเข้ากับราง DIN มาตรฐานขนาด 35 มม. |
การจัดส่งด่วนทั่วโลก
การคืนสินค้าและการรับประกัน
คำสั่งซื้อจะถูกดำเนินการและจัดส่งในวันจันทร์ถึงวันศุกร์ (ไม่รวมวันหยุดราชการ)
สำหรับคุณสมบัติครบถ้วน ค่าธรรมเนียมการเติมสินค้าใหม่ และรายละเอียดการคืนสินค้าระหว่างประเทศ กรุณาดูที่เว็บไซต์อย่างเป็นทางการของเรา นโยบายการคืนเงินและการคืนสินค้า .
| Color pattern |
น้ำเงิน
|
| Country of origin |
สหรัฐอเมริกา
|
