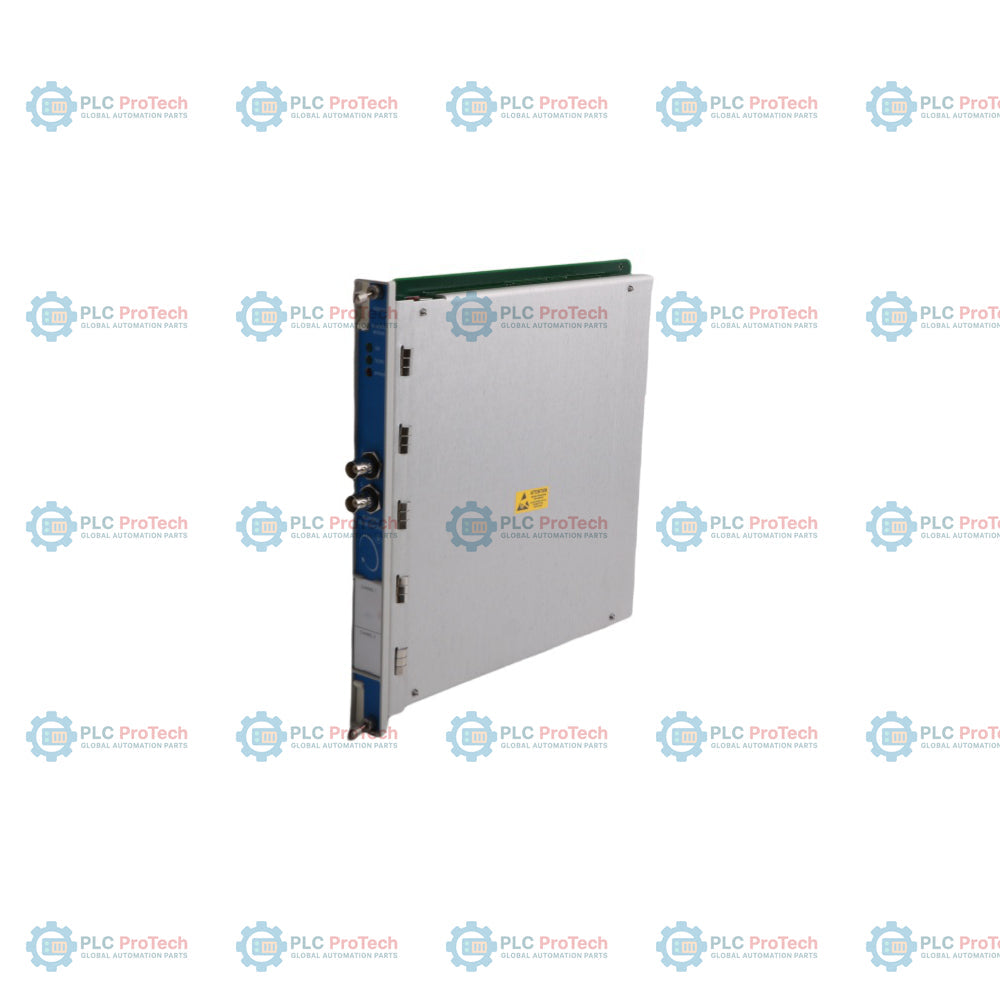

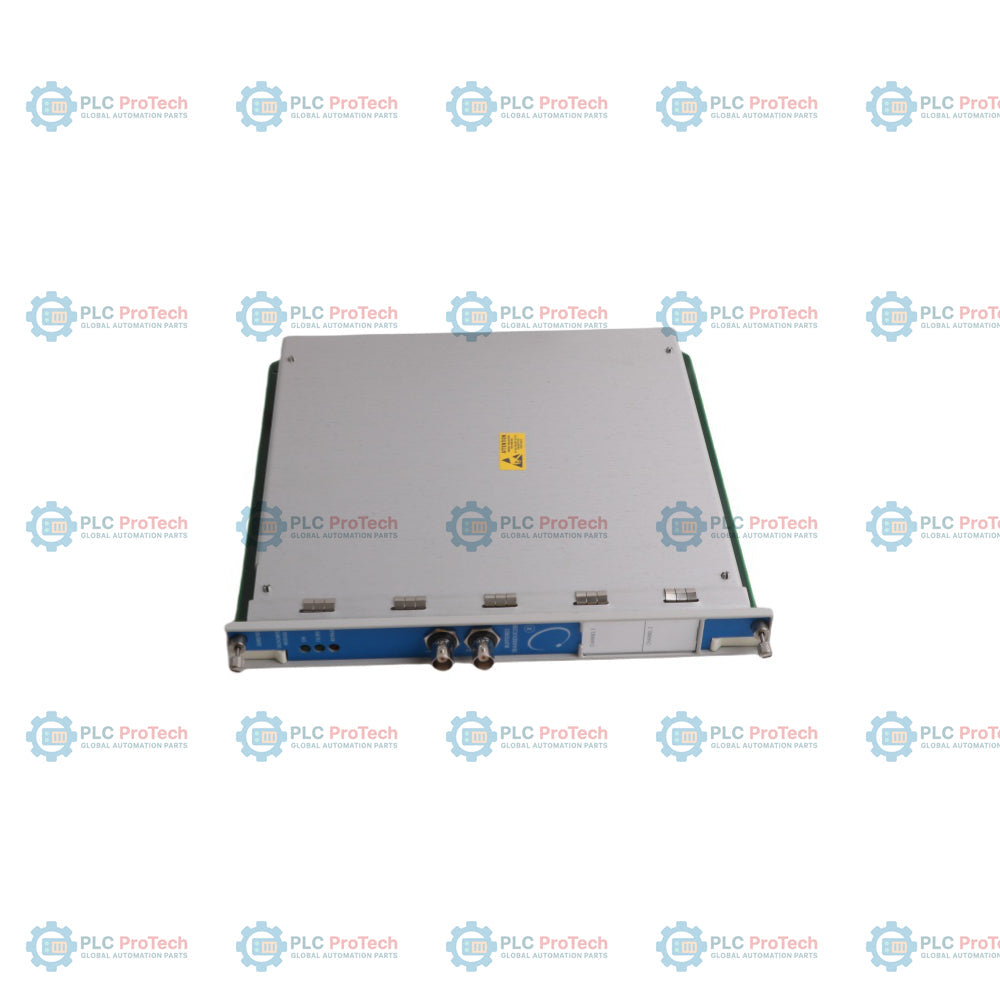

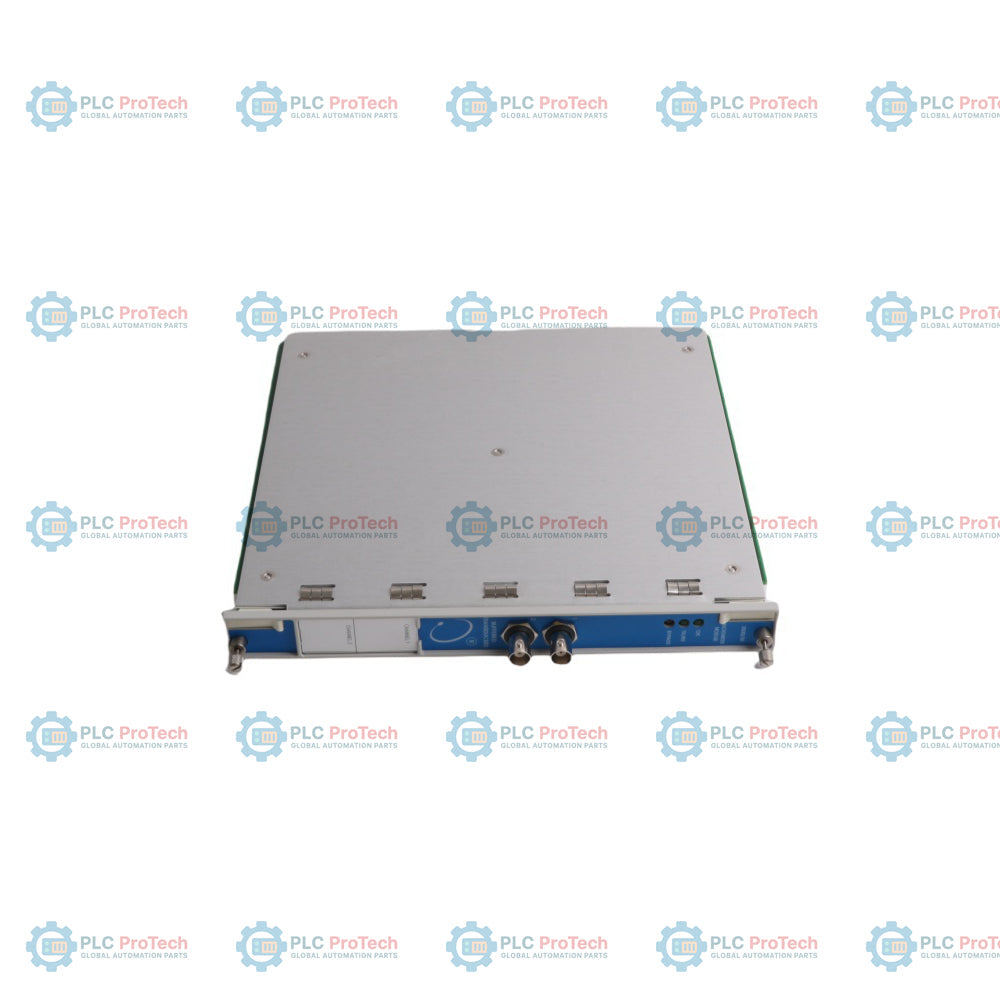

Manufacturer: Bently Nevada
Product No.: 3500/50 133388-02
Country of origin:สหรัฐอเมริกา
Product Type: โมดูลวัดความเร็วรอบ
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 820g
Dimensions: 241.3 มม. x 24.4 มม. x 241.8 มม.
Shipping port: Xiamen
Warranty: 12 months
เดอะ 3500/50, ระบุไว้ภายใต้หมายเลขอะไหล่ 133388-02, เป็นส่วนประกอบฮาร์ดแวร์ 2 ช่องสัญญาณที่ออกแบบมาเพื่อกำหนดความเร็วการหมุนของเพลา การเร่งความเร็วของโรเตอร์ หรือทิศทางการหมุนของโรเตอร์ภายในระบบป้องกันเครื่องจักร 3500 โมดูลนี้เชื่อมต่อโดยตรงกับทรานสดิวเซอร์โพรบตรวจจับระยะใกล้ดิบหรือปิกอัปแม่เหล็กแบบพาสซีฟ เพื่อตรวจสอบพลวัตของสินทรัพย์ทางกายภาพ โดยทำหน้าที่เป็นชั้นอินเทอร์เฟซเชิงวิเคราะห์ โมดูลจะเปรียบเทียบข้อมูลความถี่ที่รับมาอย่างต่อเนื่องกับค่าจุดตั้งสัญญาณเตือนที่ผู้ใช้กำหนดได้ และเปลี่ยนสถานะเพื่อสั่งทริปสัญญาณเตือนความปลอดภัยอัตโนมัติเมื่อเกินค่าขีดจำกัด สามารถกำหนดค่าได้ผ่านซอฟต์แวร์ 3500 Rack Configuration โมดูลนี้สามารถจ่ายสัญญาณ Keyphasor ที่ผ่านการปรับสภาพไปยังเครือข่ายแบ็กเพลน ทำให้ไม่จำเป็นต้องติดตั้งฮาร์ดแวร์ Keyphasor แยกต่างหาก เครื่องมือนี้ส่งสัญญาณบันทึกแบบแอนะล็อก +4 ถึง +20 mA แยกอิสระสำหรับแต่ละช่องการวัด เพื่อจ่ายตัวบ่งชี้การวินิจฉัยที่แน่นอนให้ระบบปฏิบัติการและยูทิลิตีบันทึกข้อมูลของโรงงาน
| รหัสตัวเลือก | คำอธิบาย |
|---|---|
| 3500/50-AXX-BXX |
โมดูลเครื่องวัดความเร็วรอบ |
| A: ประเภทโมดูล I/O | |
| 01 | โมดูล I/O พร้อมจุดต่อสายภายใน |
| 02 | โมดูล I/O พร้อมจุดต่อสายภายนอก |
| 03 | โมดูล I/O แบบ TMR พร้อมจุดต่อสายภายนอก |
| 04 | โมดูล I/O พร้อมแบริเออร์ภายในและจุดต่อสายภายใน |
| B: ตัวเลือกการรับรองจากหน่วยงาน | |
| 00 | ไม่มี |
| 01 | CSA/NRTL/C |
| C: ใช้สำหรับมอนิเตอร์ | |
| 01 | การวัดความเร็ว |
| 02 | การหมุนย้อนกลับ |
| อะไหล่ | |
| 133388-02 | โมดูลเครื่องวัดความเร็วรอบ 3500/50 |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Bently Nevada |
| รุ่น | 3500/50 |
| หมายเลขชิ้นส่วน | 133388-02 |
| ช่องอินพุตสัญญาณ | ทรานสดิวเซอร์โพรบตรวจจับระยะใกล้ 2 ตัว หรือปิกอัปแม่เหล็ก |
| ช่วงสัญญาณแรงดันอินพุต | +10.0 V ถึง -24.0 V |
| อิมพีแดนซ์อินพุตมาตรฐาน | 20 kΩ |
| อิมพีแดนซ์อินพุต TMR | 40 kΩ |
| อิมพีแดนซ์อินพุตของแบร์ริเออร์ภายใน | 7.15 kΩ |
| การใช้พลังงานพิกัด | โดยทั่วไป 5.8 วัตต์ |
| เอาต์พุตแปรผันตามสัดส่วนของเครื่องบันทึก | +4 ถึง +20 mA DC |
| แรงดันคอมพลายแอนซ์ของเครื่องบันทึก | 0 ถึง +12 Vdc คร่อมโหลด |
| ช่วงความต้านทานโหลดเครื่องบันทึก | 0 ถึง 600 Ω |
| เอาต์พุตแหล่งจ่ายไฟทรานสดิวเซอร์ | -24 Vdc, สูงสุด 40 mA ต่อช่อง |
| ความถี่อินพุตสูงสุดที่รองรับ | 20 กิโลเฮิรตซ์ |
| ช่วงความเร็วเต็มสเกลสูงสุด | 99,999 รอบต่อนาที |
| ขีดจำกัดความถี่ของพร็อกซิมิตีโพรบ | อย่างน้อย 0.0167 เฮิรตซ์ (1 รอบต่อนาทีสำหรับ 1 เหตุการณ์ต่อรอบ) |
| ขีดจำกัดความถี่ของแมกเนติกพิกอัป | อย่างน้อย 3.3 เฮิรตซ์ |
| ความแม่นยำรอบต่อนาที (< 100 รอบต่อนาที) | ภายใน ±0.1 รอบต่อนาที |
| ความแม่นยำรอบต่อนาที (100 ถึง 10,000 รอบต่อนาที) | ภายใน ±1 รอบต่อนาที |
| ความแม่นยำรอบต่อนาที (> 10,000 รอบต่อนาที) | ภายใน ±0.01% ของความเร็วเพลาจริง |
| ความแม่นยำการเร่งความเร็วโรเตอร์ | ภายใน ±20 รอบต่อนาที/นาที |
| แอมพลิจูดการทริกเกอร์อัตโนมัติ | อย่างน้อย 1 โวลต์แบบพีกทูพีก |
| ช่วงการทริกเกอร์ด้วยตนเอง | +9.5 Vdc ถึง -23.5 Vdc โดยมีค่าต่ำสุดแบบพีกทูพีก 500 mV |
| ฮิสเทอรีซิสทริกเกอร์ที่ปรับได้ | ผู้ใช้เลือกได้ตั้งแต่ 0.2 ถึง 2.5 โวลต์ |
| ช่วงหน่วงเวลาสัญญาณเตือน 1 | 1 ถึง 60 วินาที โดยเพิ่มครั้งละ 1 วินาที |
| ช่วงหน่วงเวลาสัญญาณเตือน 2 | 1 ถึง 60 วินาที โดยเพิ่มครั้งละ 0.1 วินาที |
| อุณหภูมิขณะทำงาน (I/O มาตรฐาน) | -30 องศาเซลเซียส ถึง +65 องศาเซลเซียส (-22 องศาฟาเรนไฮต์ ถึง +150 องศาฟาเรนไฮต์) |
| อุณหภูมิขณะทำงาน (I/O แบบมีแบร์ริเออร์) | 0 องศาเซลเซียส ถึง +65 องศาเซลเซียส (32 องศาฟาเรนไฮต์ ถึง +150 องศาฟาเรนไฮต์) |
| ขีดจำกัดอุณหภูมิขณะจัดเก็บ | -40 องศาเซลเซียส ถึง +85 องศาเซลเซียส (-40 องศาฟาเรนไฮต์ ถึง +185 องศาฟาเรนไฮต์) |
| ความชื้นสูงสุดขณะทำงาน | ความชื้นสัมพัทธ์ 95% โดยไม่ควบแน่น |
| น้ำหนักโมดูลมอนิเตอร์หลัก | 0.82 กก. (1.8 ปอนด์) |
| น้ำหนักโมดูล I/O (ไม่มีแบร์ริเออร์) | 0.20 กก. (0.44 ปอนด์) |
| น้ำหนักโมดูล I/O (มีแบร์ริเออร์) | 0.46 กก. (1.01 ปอนด์) |
| ขนาดมอนิเตอร์หลัก | 241.3 มม. x 24.4 มม. x 241.8 มม. |
| ขนาดโมดูล I/O (ไม่มีแบร์ริเออร์) | 241.3 มม. x 24.4 มม. x 99.1 มม. |
| ขนาดโมดูล I/O (มีแบร์ริเออร์) | 241.3 มม. x 24.4 มม. x 163.1 มม. |
| ข้อกำหนดแร็กแชสซี | ช่องด้านหน้าเต็มความสูง 1 ช่อง และช่องด้านหลังเต็มความสูง 1 ช่อง |
| ขั้วต่อ / ขาพินคอนเน็กเตอร์ | ฟังก์ชัน |
|---|---|
| BNC ช่อง CH1 (แผงด้านหน้า) | เอาต์พุตโคแอกเชียลของทรานสดิวเซอร์แบบบัฟเฟอร์สำหรับช่อง 1 |
| BNC ช่อง CH2 (แผงด้านหน้า) | เอาต์พุตโคแอกเชียลของทรานสดิวเซอร์แบบบัฟเฟอร์สำหรับช่อง 2 |
| ทรานสดิวเซอร์ I/O (CHI) | บล็อกขั้วต่อ PWR / COM / SIG / SHLD สำหรับอินพุตเซนเซอร์ 1 |
| ทรานสดิวเซอร์ I/O (CH2) | บล็อกขั้วต่อ PWR / COM / SIG / SHLD สำหรับอินพุตเซนเซอร์ 2 |
| บล็อกขั้วต่อ CONTACTS | อินเตอร์ล็อกเปิดใช้งาน RESET (PRST1 / PRST2) และซีเนอร์แบร์ริเออร์ |
| บล็อกทรานสดิวเซอร์แบบบัฟเฟอร์ | ขาเอาต์พุตแบบยูโรที่มีบัฟเฟอร์สำหรับออสซิลโลสโคปภายนอก |
| บล็อกเอาต์พุตเครื่องบันทึก | อินเทอร์เฟซลูปกระแส COM / REC1 / REC2 / SHLD โดยเฉพาะ |
ถาม: เครื่องมือนี้สามารถควบคุมวาล์วทริปเมื่อความเร็วเกินของเครื่องจักรในโรงงานได้โดยอิสระหรือไม่ ตอบ: ไม่ได้ โมดูลทาโคมิเตอร์ Bently Nevada ไม่ได้ออกแบบมาให้เป็นส่วนประกอบสำหรับการควบคุมความเร็วแบบสแตนด์อโลนหรือการป้องกันความเร็วเกินโดยตรง เนื่องจากขาดความซ้ำซ้อนเชิงโครงสร้างที่สำคัญสำหรับการทำหน้าที่ทริปเครื่องจักร
ถาม: ความแตกต่างด้านการทำงานทางกายภาพระหว่างหมายเลขชิ้นส่วน 133388-02 กับชื่อรุ่นซีรีส์ 3500/50 คืออะไร ตอบ: 3500/50 ระบุตระกูลการออกแบบโมดูลทาโคมิเตอร์โดยรวม ส่วนรหัสอ้างอิง 133388-02 ระบุตัวระบุชิ้นส่วนสำรองในคลังสินค้าเฉพาะสำหรับชุดการ์ดด้านหน้า
ถาม: จำเป็นต้องสอบเทียบด้วยตนเองสำหรับลูปเอาต์พุตแบบแอนะล็อกเมื่อนำไปติดตั้งหรือไม่ ตอบ: ไม่จำเป็นต้องดำเนินการสอบเทียบในภาคสนาม เนื่องจากช่วงอินพุตของทรานสมิตเตอร์ เกณฑ์แรงดันไฟฟ้า และพารามิเตอร์แบบดิสครีตทั้งหมดได้รับการประมวลผลแบบดิจิทัลผ่านชั้นซอฟต์แวร์ 3500
ถาม: สามารถกำหนดให้ปิกอัปแม่เหล็กใช้ตรวจสอบการหมุนย้อนกลับได้อย่างปลอดภัยหรือไม่ ตอบ: ไม่ได้ ปิกอัปแม่เหล็กแบบพาสซีฟไม่สามารถสร้างขอบสัญญาณที่ชัดเจนหรือสะอาดได้ระหว่างรอบการหมุนของเพลาที่ช้าหรือหยุดนิ่ง ซึ่งอาจทำให้เกิดความขัดข้องรุนแรงหรือการติดตามทิศทางที่ไม่ถูกต้องภายในชั้นลอจิก
ถาม: การลัดวงจรภายนอกอย่างกะทันหันในลูปเครื่องบันทึกแบบแอนะล็อกส่งผลต่อการติดตามความเร็วโดยรวมอย่างไร ตอบ: การติดตามความเร็วหลัก การตรวจสอบสัญญาณเตือน และการประมวลผลบนแบ็กเพลนยังคงไม่ได้รับผลกระทบโดยสิ้นเชิงจากความขัดข้องแบบลัดวงจรในลูปสายเครื่องบันทึกภายนอก
