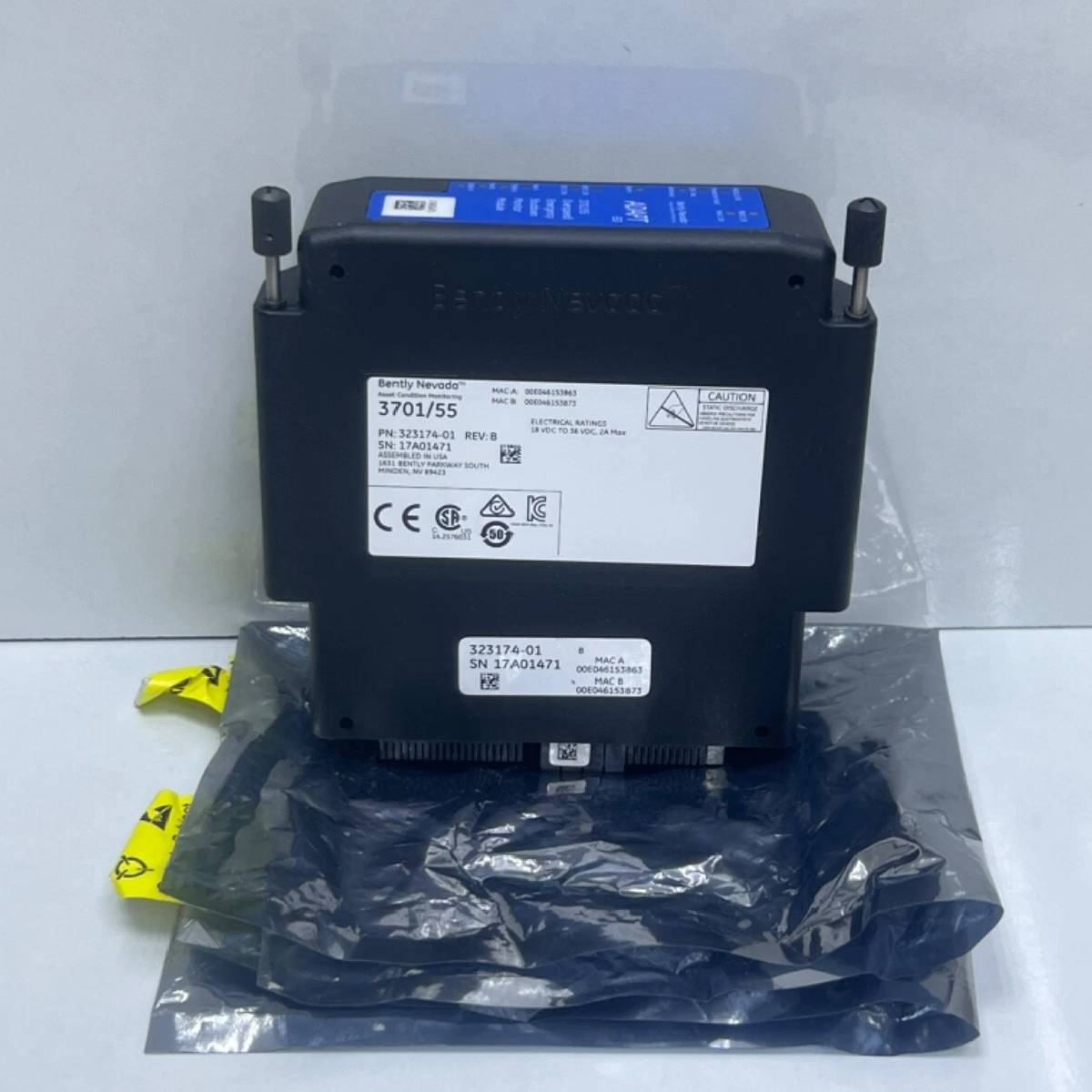

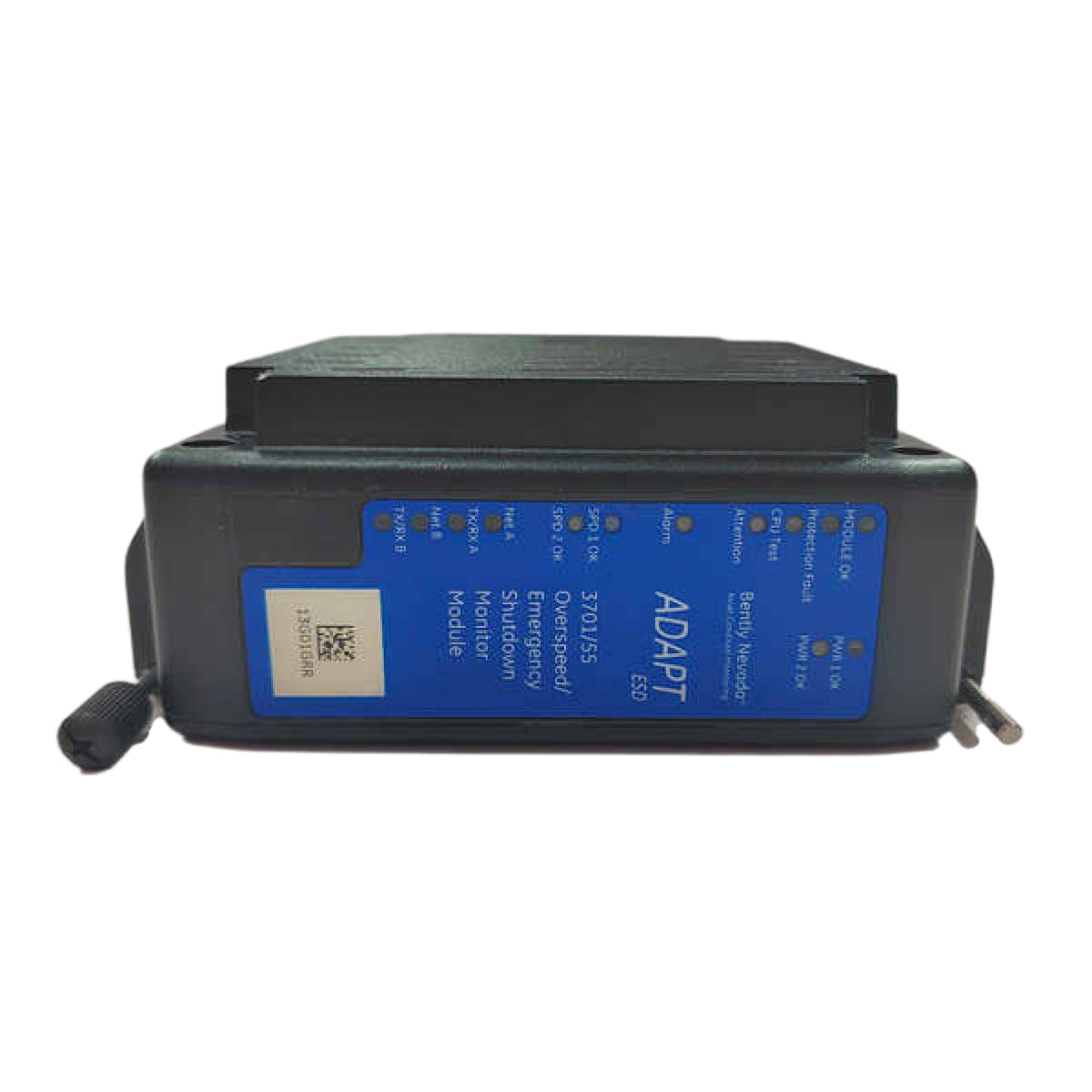

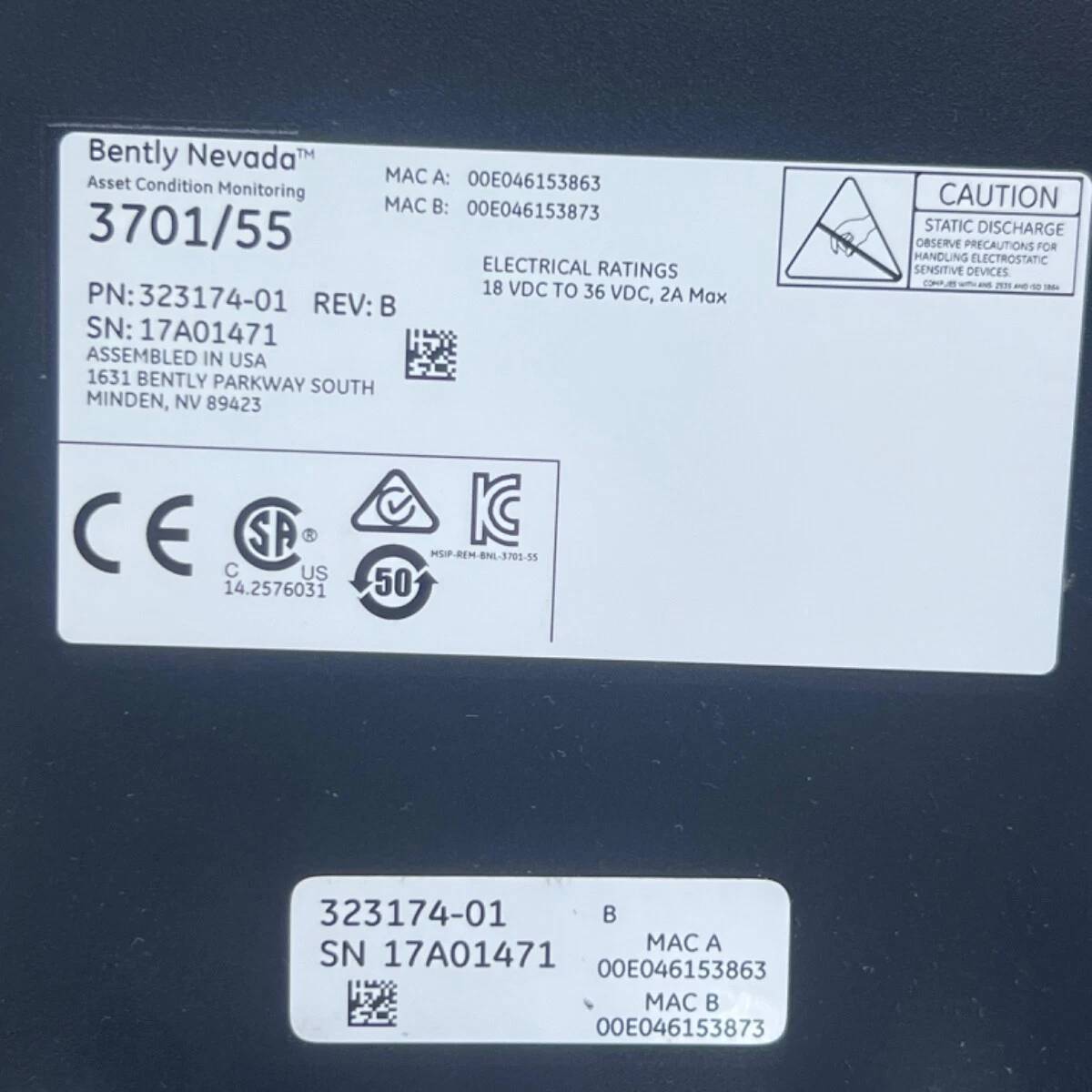

Bently Nevada 323174-01 เป็นโมดูลประมวลผลประสิทธิภาพสูงแบบสามชุดสำรองซ้ำซ้อน ซึ่งออกแบบมาสำหรับระบบอุปกรณ์หยุดฉุกเฉิน ADAPT ESD รุ่น 3701/55 โมดูลนี้ทำงานเป็นส่วนหนึ่งของ PLC ด้านความปลอดภัยแบบอิสระ และทำหน้าที่เป็นหน่วยประมวลผลหลักสำหรับรันลอจิกที่มีความสำคัญต่อความปลอดภัย เพื่อหยุดฉุกเฉินเครื่องจักรหมุน รวมถึงกังหันไอน้ำ กังหันก๊าซ กังหันน้ำ เครื่องขยาย และอุปกรณ์กระบวนการทั่วไป ในสถาปัตยกรรมแบบ Triple Modular Redundant (TMR) ทั่วไป โมดูลประมวลผลสามโมดูลจะทำงานแบบขนานกัน เพื่อมอบความน่าเชื่อถือและความทนทานต่อความขัดข้องของระบบในระดับสูง
โมดูล 323174-01 ตรวจสอบอินพุตดิจิทัลจำนวนมาก 32 ช่องและอินพุตแอนะล็อกของตัวแปรกระบวนการ 12 ช่อง เพื่อให้มั่นใจว่าตัวแปรระบบที่สำคัญทั้งหมดซิงโครไนซ์อยู่ในกรอบการทำงาน TMR โมดูลประมวลผลแต่ละโมดูลจัดการอินพุตความเร็วเฉพาะ 2 ช่องโดยตรง ทำให้ระบบรองรับช่องความเร็วรวม 6 ช่อง การกำหนดค่าแอปพลิเคชันระดับภาคสนามจัดส่งอย่างปลอดภัยผ่านซอฟต์แวร์ Bently Nevada Monitor Configuration โมดูลนี้ปรับปรุงการแก้ลอจิกจากอินพุตถึงเอาต์พุตให้เหมาะสม โดยมีเวลาประมวลผลลอจิกตามปกติ 2 มิลลิวินาที และเวลาเปลี่ยนสถานะรีเลย์ 8 มิลลิวินาที ช่วยลดช่วงเวลาระหว่างการตรวจพบเหตุฉุกเฉินกับการหยุดระบบได้อย่างมีประสิทธิภาพ การบำรุงรักษาทำได้ง่ายขึ้น เนื่องจากเฟิร์มแวร์แบบฝังตัวทั้งหมดในโมดูลสามารถอัปเกรดได้อย่างสมบูรณ์โดยไม่ต้องถอดประกอบระบบจริง
| หมายเลขชิ้นส่วน | คำอธิบาย |
|---|---|
| 323174-01 | โมดูล CPU ADAPT ESD |
| พารามิเตอร์ | ข้อมูลจำเพาะ / ค่า |
|---|---|
| ผู้ผลิต | Bently Nevada (บริษัทในเครือ Baker Hughes) |
| ประเภทโมดูล | โมดูลประมวลผล (CPU) |
| หมายเลขชิ้นส่วน | 323174-01 |
| ความเข้ากันได้ของระบบ | อุปกรณ์หยุดฉุกเฉิน ADAPT ESD รุ่น 3701/55 |
| บล็อกการประมวลผลลอจิก | สูงสุด 500 บล็อก |
| เวลาในการประมวลผลลอจิกที่กำหนด | 2 ms |
| เวลาในการสลับ / เปลี่ยนสถานะรีเลย์ | 8 ms |
| พอร์ตสื่อสารเครือข่าย | 2 พอร์ตต่อโมดูล CPU (Ethernet 10/100 Mbps, TCP/IP) |
| โปรโตคอลการกำหนดที่อยู่ IP | IP แบบคงที่และ DHCP |
| การซิงโครไนซ์เวลา | NTP |
| ความปลอดภัยในการกำหนดค่า | มีการป้องกันด้วยรหัสผ่าน |
| เอาต์พุตสำหรับเครื่องบันทึก | เอาต์พุต 4-20 mA จำนวนสองช่องที่มีแหล่งจ่ายไฟภายในต่อโมดูล CPU |
| อุณหภูมิในการทำงาน | -30 degC ถึง +65 degC (-22 Fahrenheit ถึง +149 Fahrenheit) |
| อุณหภูมิในการจัดเก็บ | -45 degC ถึง +85 degC (-49 Fahrenheit ถึง +185 Fahrenheit) |
| ความชื้นสัมพัทธ์ | 0% ถึง 95% ไม่ควบแน่น |
| ความทนทานต่อการสั่นสะเทือน | 3 g @ 3-57 Hz (ตาม IEC 60068-1) |
| ความต้านทานต่อแรงกระแทกทางกล | 5 g @ 57-500 Hz (ตาม IEC 60068-1); 15 g เป็นเวลา 11 ms ระหว่างการทำงานและไม่ทำงาน (ตาม IEC 60068-2) |
| น้ำหนักโมดูล | 1.2 kg (2.6 lb) |
| ขนาดโมดูล (L x W x H) | 15.8 x 6.1 x 15.8 cm (6.2 x 2.4 x 6.2 in) |
ต้องติดตั้งฐานขั้วต่อระบบในแนวตั้ง โดยให้ขั้วต่อแหล่งจ่ายไฟยื่นออกในแนวนอน เพื่อให้ระบายความร้อนได้อย่างเหมาะสม รักษาความลึกของตู้ขั้นต่ำที่ 9 นิ้ว (9 in)
กำหนดค่าพอร์ต Ethernet คู่ของโมดูลให้อยู่บนซับเน็ตอิสระสองชุด เพื่อสร้างเส้นทางข้อมูลที่แยกจากกันและมีความซ้ำซ้อน
สำหรับสภาพแวดล้อมที่มีของเหลวควบแน่น ความชื้น ฝน หรืออนุภาคในอากาศ ต้องติดตั้งระบบภายในตู้ NEMA ที่มีระดับการป้องกันเหมาะสม เพื่อป้องกันฮาร์ดแวร์ภายในจากความร้อนสูงเกินไปและความเค้นจากความร้อน
ขั้นตอนการต่อลงดินต้องเป็นไปตาม Bently Nevada Application Note 013 อย่างเคร่งครัด เมื่อต่อโครงเครื่องและแหล่งจ่ายไฟของระบบเข้ากับดิน
สามารถปรับเฟิร์มแวร์และแก้ไขระบบได้อย่างปลอดภัยผ่านพอร์ตเครือข่าย โดยไม่ต้องถอดโมดูลออกจากโครงเครื่องหรือแยกชิ้นส่วน
ได้รับการรับรองเป็นอุปกรณ์ความปลอดภัย SIL 3 ตามมาตรฐาน IEC 61508 Parts 1-7 และ IEC 62061-1
CAN/CSA-C22.2 No. 61010-1-12, UL 61010-1, ข้อกำหนดแรงดันไฟฟ้าต่ำของสหภาพยุโรป 2014/35/EU และ EN 61010-1
ข้อกำหนดสหภาพยุโรป 2014/30/EU, EU 61326-3-1, EN 61000-6-2 และ EN 61000-6-4
cNRTLus Class I, Zone 2: AEx nA nC IIC T4 Gc / Class I, Zone 2: AEx ec nC IIC T4 Gc / Class I, Division 2, Groups A, B, C, D (T4 @ Ta = -30 degC ถึง +65 degC เมื่อติดตั้งตามแบบ 100M1872) ATEX/IECEx II 3 G Ex nA nC IIC T4 Gc / Ex ec nC IIC T4/T5 Gc
ข้อกำหนดสหภาพยุโรป 2006/42/EC (ข้อกำหนดด้านเครื่องจักร)
กฎสำหรับเรือเหล็กของ ABS ปี 2009
เป็นไปตามข้อกำหนด RoHS 2011/65/EU และ FCC Part 15 Class
