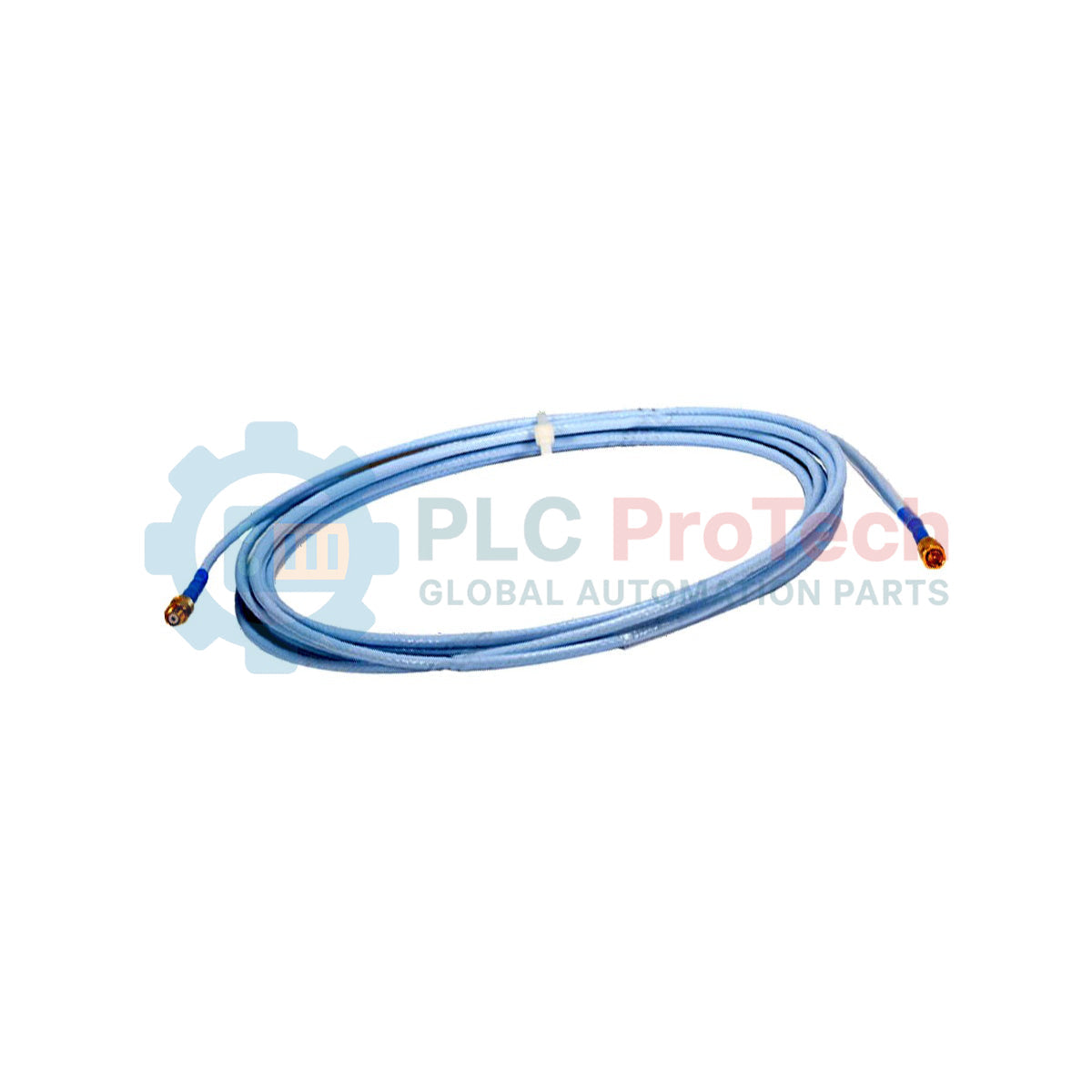

ออกแบบมาเพื่อส่งสัญญาณที่มีความสมบูรณ์สูงภายในสถาปัตยกรรมป้องกันเครื่องจักรที่สำคัญ Bently Nevada 9571-02 ช่วยให้เกิดการเชื่อมต่อสัญญาณรบกวนต่ำระหว่างทรานสดิวเซอร์อุตสาหกรรมกับระบบตรวจสอบ สายเคเบิลสำหรับงานหนักนี้มีโครงสร้างแบบ ตัวนำ 2 เส้นบิดเกลียว มีชีลด์ ขนาด 22 AWG ซึ่งช่วยลดการรบกวนทางแม่เหล็กไฟฟ้า (EMI) และการรบกวนข้ามช่องสัญญาณในสภาพแวดล้อมที่มีคลื่นแม่เหล็กไฟฟ้ารุนแรงได้อย่างมีประสิทธิภาพ ออกแบบให้มี คอนเน็กเตอร์ตัวเมียกันความชื้นแบบ 2 ซ็อกเก็ต ที่ปลายด้านหนึ่ง และหางปลาเทอร์มินัลที่ทนทานที่อีกด้าน สายเคเบิลยาว 2 ฟุตนี้จึงมอบการเชื่อมต่อทางไฟฟ้าและทางกลที่มั่นคงสูงสำหรับจุดตรวจวัดการสั่นสะเทือนที่สำคัญ ผลิตขึ้นโดยเฉพาะเพื่อใช้งานร่วมกับแร็กมอนิเตอร์ในพื้นที่ โดยไม่รองรับการใช้งานกับตัวเรือนทรานสดิวเซอร์ความเร็ว 21128
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Bently Nevada |
| หมายเลขชิ้นส่วน / SKU | 9571-02 |
| ประเภทสายเคเบิล | สายเคเบิลเชื่อมต่อมาตรฐาน (ตัวนำ 2 เส้นบิดเกลียว มีชีลด์) |
| ขนาดตัวนำ | 22 AWG |
| ความยาวสายเคเบิล | 2 ฟุต (0.6 เมตร) |
| ปลายคอนเน็กเตอร์ A | คอนเน็กเตอร์ตัวเมียกันความชื้นแบบ 2 ซ็อกเก็ต |
| ปลายคอนเน็กเตอร์ B | หางปลา |
| ประเทศต้นกำเนิด | สหรัฐอเมริกา (USA) |
| น้ำหนักทางกายภาพสุทธิ | 0.11 กก. (0.24 ปอนด์) (คำนวณ) |
| น้ำหนักจัดส่ง (คำนวณ) | 2.0 กก. (รวมบรรจุภัณฑ์และม้วนป้องกัน) |
| พินคอนเน็กเตอร์ / ขั้วต่อ | การทำงาน / การกำหนดสัญญาณ |
|---|---|
| พินซ็อกเก็ต A | สัญญาณสูง / สัญญาณไดนามิก (+) |
| พินซ็อกเก็ต B | สัญญาณร่วม / รีเทิร์น (-) |
| หางปลา | จุดต่อสำหรับการเชื่อมต่อแถบขั้วต่อที่แผงมอนิเตอร์ |
| ชีลด์ด้านนอก / สายเดรน | การต่อลงกราวด์ชีลด์ (ต้องต่อเฉพาะที่กราวด์ร่วมของมอนิเตอร์เท่านั้น) |
สายอินเตอร์คอนเน็กต์ 9571-02 ได้รับการปรับให้เหมาะกับการติดตั้งมอนิเตอร์อุตสาหกรรมมาตรฐาน สิ่งสำคัญคือต้องทราบว่าสายมาตรฐานรุ่นนี้ไม่เข้ากันได้กับตัวเรือนทรานสดิวเซอร์ความเร็ว Bently Nevada 21128 เนื่องจากระยะเคลียร์รอบเส้นผ่านศูนย์กลางและข้อจำกัดด้านการเชื่อมต่อทางกายภาพ หากโรงงานของคุณใช้ตัวเรือน 21128 ต้องจัดหาชุดสายเคเบิลกันละอองน้ำหรือมีเกราะที่ออกแบบเฉพาะสำหรับรูปทรงของตัวเรือนดังกล่าว
เนื่องจากสายรุ่นนี้ไม่มีเกราะ จึงต้องใช้ความระมัดระวังระหว่างการเดินสาย หลีกเลี่ยงการเดินสาย 9571-02 ขนานโดยตรงกับสายมอเตอร์ไฟฟ้าแรงดันสูง AC หรือสายเอาต์พุตของไดรฟ์ปรับความถี่ (VFD) เนื่องจากไม่มีเกราะเชิงกล สายนี้จึงควรอยู่ภายในท่อร้อยสายหรือถาดวางสายเฉพาะที่ต่อลงกราวด์เสมอ เมื่อต้องเดินสายนอกตู้เครื่องมือแบบปิดเฉพาะจุด เพื่อป้องกันการถูกเฉือนหรือบดทับทางกายภาพ
เพื่อให้การวิเคราะห์การสั่นสะเทือนความถี่สูงมีความถูกต้องสมบูรณ์ ให้ต่อปลายสายเดรนของชีลด์เข้ากับกราวด์ของแร็กมอนิเตอร์เสมอ ห้ามต่อกราวด์ชีลด์ทั้งสองด้าน เพราะการต่อลงกราวด์สองจุดจะทำให้เกิดกราวด์ลูป ซึ่งนำสัญญาณรบกวนไฟฟ้า 50/60 Hz เข้าสู่เส้นทางสัญญาณ และอาจทำให้เครื่องมือทริปผิดพลาดหรือข้อมูลสเปกตรัมเสียหาย
ก่อนเริ่มติดตั้งหรือเข้าหัวสายเคเบิล 9571-02 ตรวจสอบให้แน่ใจว่าไฟเลี้ยงลูปของแผงมอนิเตอร์ที่เกี่ยวข้องถูกตัดพลังงานจนหมด ตรวจสอบว่าไม่มีพลังงานตกค้างบนแถบขั้วต่อที่อยู่ติดกัน การไม่แยกเส้นทางไฟออกอาจทำให้เกิดการลัดวงจร อุปกรณ์อิเล็กทรอนิกส์ของการ์ดอินพุตที่บอบบางเสียหาย หรือทำให้บุคลากรได้รับบาดเจ็บ
Global Express Shipping
Returns & Warranty
Manufacturer: Bently Nevada
Product No.: 9571-02
Country of origin:สหรัฐอเมริกา
Product Type: สายเชื่อมต่อมาตรฐาน
Payment: T/T, Western Union
Weight: 320g
Shipping port: Xiamen
Warranty: 12 months
