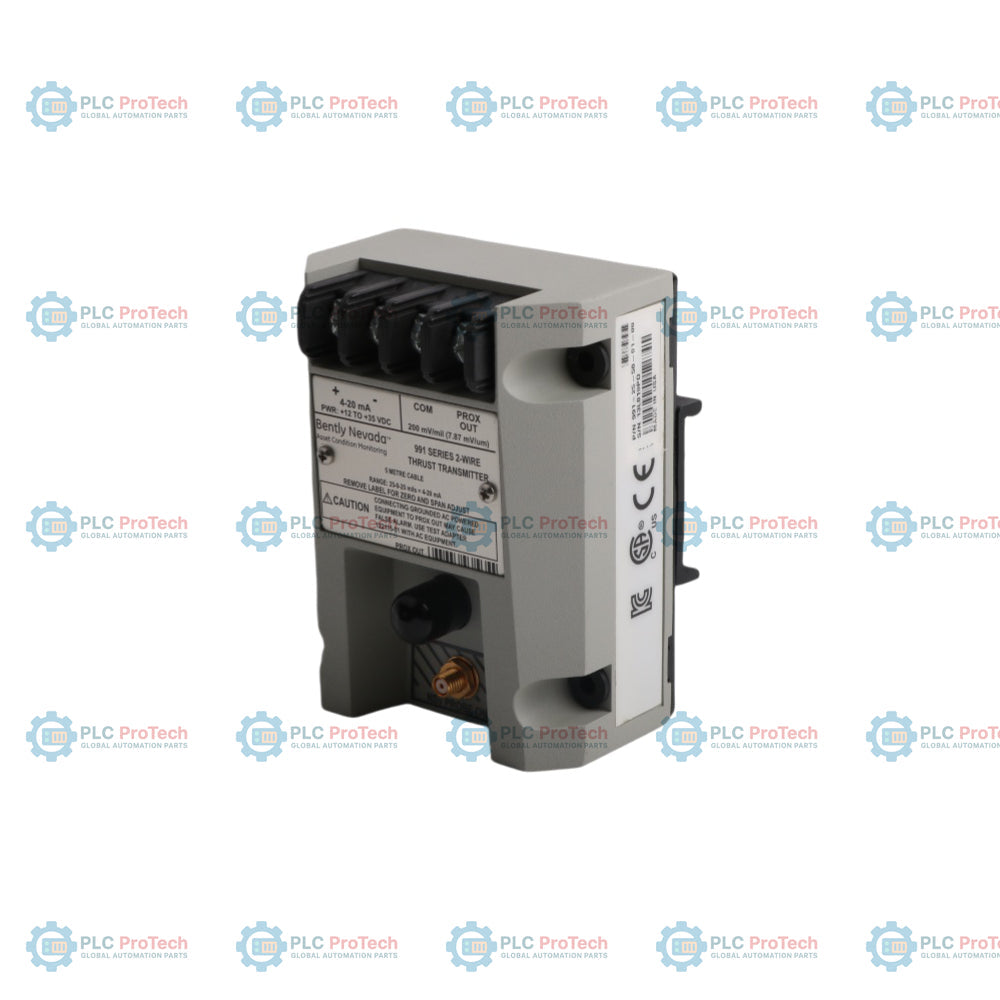

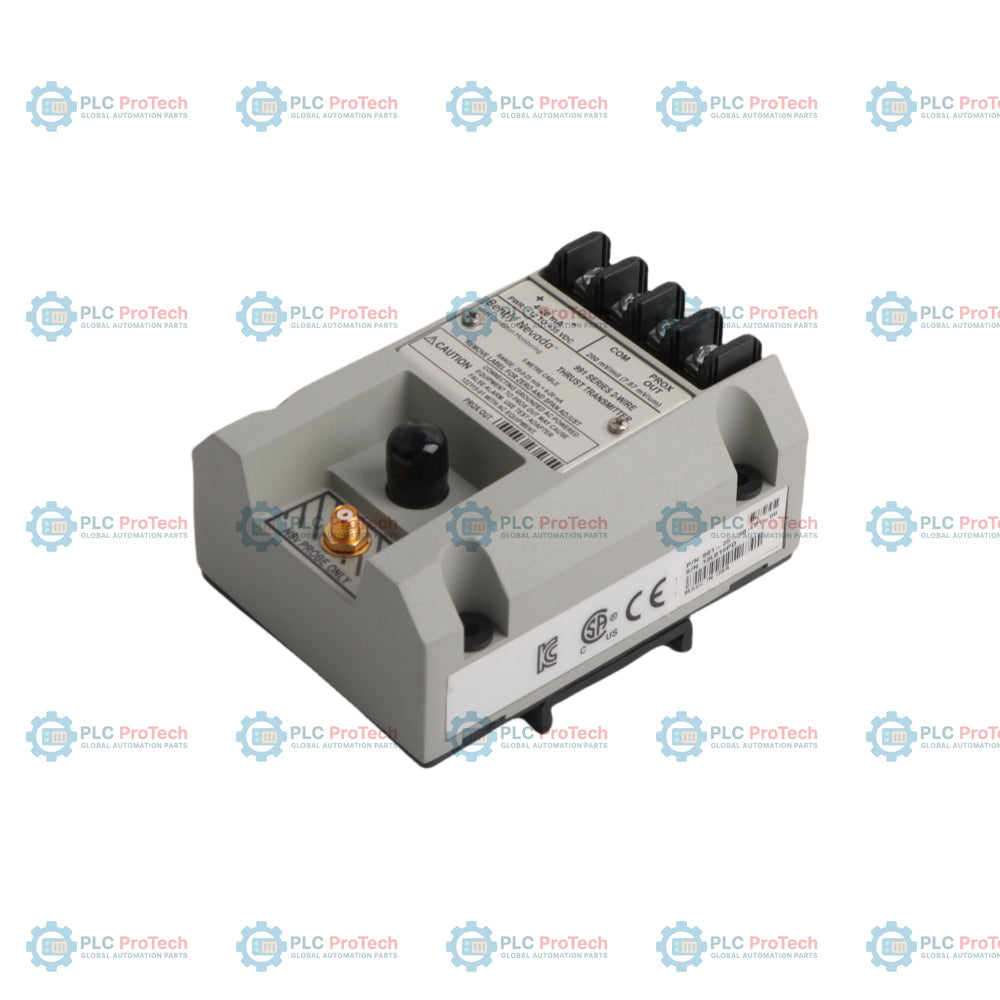

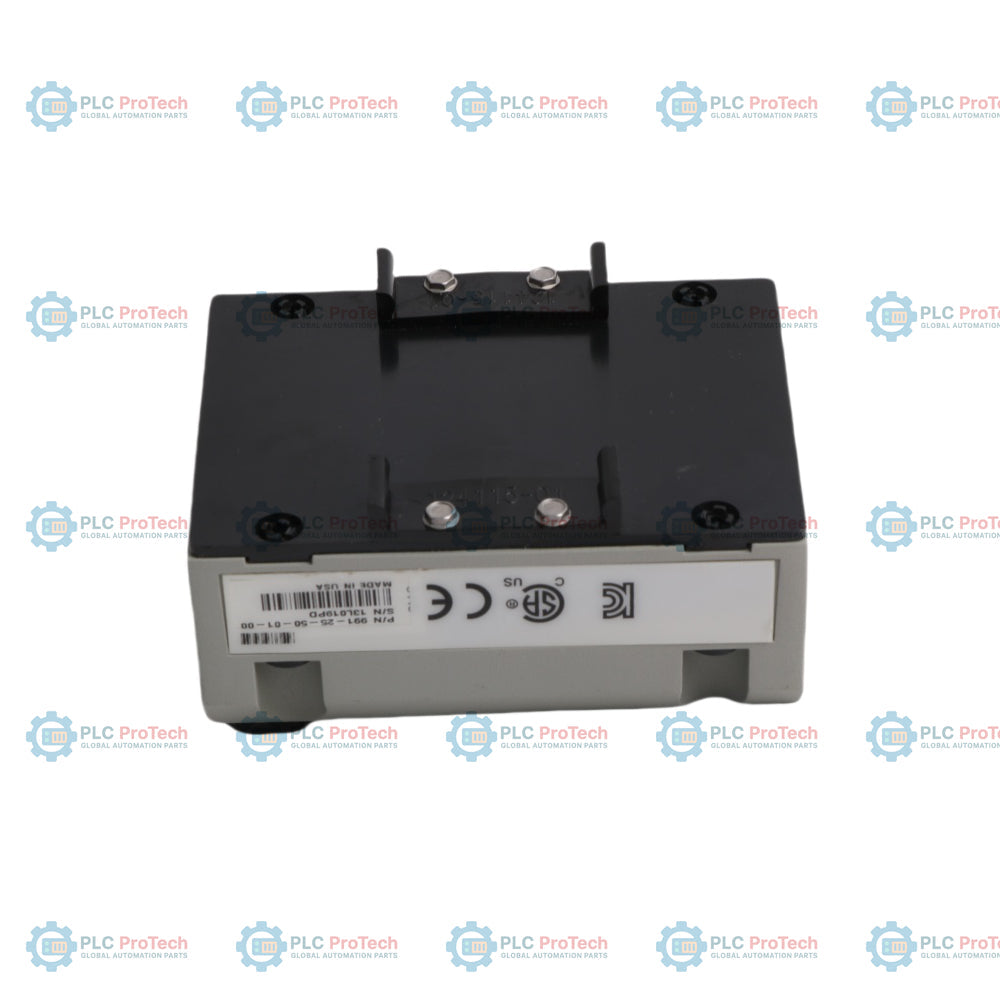

Bently Nevada 991-25-50-01-01 เป็น ทรานสมิตเตอร์แรงขับ แบบสองสายที่ใช้กำลังไฟจากวงจร ออกแบบมาเพื่อวัดตำแหน่งตามแนวแกนสัมพัทธ์ของเพลาที่กำลังหมุนของเครื่องจักร อุปกรณ์นี้รับอินพุตโดยตรงจาก โพรบตรวจจับระยะใกล้ 3300 NSv และสายเคเบิลต่อขยาย แล้วแปลงสัญญาณโพรบตรวจจับระยะใกล้เป็นเอาต์พุตกระแส 4 ถึง 20 mA ที่แปรผันตามสัดส่วน อุปกรณ์นี้เชื่อมต่อโดยตรงกับ Programmable Logic Controllers (PLCs), Distributed Control Systems (DCSs) และเครือข่าย SCADA เพื่อให้การป้องกันเครื่องจักรและการตรวจติดตามสภาพทำได้อย่างต่อเนื่อง การใช้งานทางอุตสาหกรรมทั่วไป ได้แก่ เครื่องอัดอากาศแบบแรงเหวี่ยง ปั๊มขนาดเล็ก มอเตอร์ และพัดลมที่มีตลับลูกปืนแรงขับแบบฟิล์มของไหล ซึ่งไม่จำเป็นต้องใช้แร็กมอนิเตอร์ของระบบป้องกันเครื่องจักรแบบเต็มระบบ
| รหัสตัวเลือก | คำอธิบาย |
|---|---|
| 991 | ทรานสมิตเตอร์แรงขับ |
| 25 | ตัวเลือกเต็มสเกล: 25-0-25 mils |
| 50 | ตัวเลือกระยะความยาวระบบ: 5.0 เมตร (16.4 ฟุต) |
| 01 | ตัวเลือกการติดตั้ง: คลิปสำหรับราง DIN ขนาด 35 มม. |
| 01 | ตัวเลือกการรับรองจากหน่วยงาน: CSA Division 2 |
| หมวดหมู่ | พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|---|
| ผู้ผลิต | แบรนด์ | Bently Nevada |
| แหล่งกำเนิด | ประเทศต้นกำเนิด | สหรัฐอเมริกา |
| กายภาพ | น้ำหนักโดยประมาณ | 0.43 กก. |
| ขนาด (สูง x กว้าง x ลึก) | 53.3 มม. x 73.9 มม. x 100.1 มม. (2.10 นิ้ว x 2.91 นิ้ว x 3.94 นิ้ว) | |
| ความสูงตัวเครื่อง (ไม่รวมคลิป DIN) | 42.6 มม. (1.68 นิ้ว) | |
| ระยะห่างรูยึด (กว้าง x ยาว) | 63.5 มม. x 69.9 มม. (2.50 นิ้ว x 2.75 นิ้ว) | |
| เส้นผ่านศูนย์กลางรูยึด | 5.8 มม. (0.23 นิ้ว) | |
| ไฟฟ้า | ช่วงแรงดันอินพุต | 12 ถึง 35 Vdc (ที่เทอร์มินัลบล็อกของทรานสมิตเตอร์) |
| เอาต์พุตกระแส | 4 ถึง 20 mA (เชิงเส้นตลอดช่วง 50 mils) | |
| ความแม่นยำของวงจร | อยู่ภายใน ±1.5% ตลอดช่วงเต็มสเกลที่ระบุ | |
| ความต้านทานวงจรสูงสุด | 1,000 โอห์ม รวมสายเคเบิลที่ 35 Vdc | |
| การจำกัดกระแส | โดยทั่วไป 23 mA | |
| ไดนามิก | การตอบสนองความถี่ | DC ถึง 10 Hz |
| เอาต์พุตคอนเน็กเตอร์ BNC | แรงดันโพรบตรวจจับระยะใกล้ดิบที่ผ่านบัฟเฟอร์ (ค่าปกติ 200 mV/mil) | |
| ขนาดเป้าหมายขั้นต่ำ | เส้นผ่านศูนย์กลาง 9.5 มม. | |
| สภาพแวดล้อม | อุณหภูมิขณะทำงาน | -35 ถึง +85 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -51 ถึง +100 องศาเซลเซียส | |
| ความชื้นสัมพัทธ์ | ควบแน่นได้ 100% ไม่จุ่มอยู่ในของเหลว |
| ขั้วต่อ / คอนเน็กเตอร์ | ฟังก์ชัน |
|---|---|
| PROX | การเชื่อมต่อขั้วต่อโพรบตรวจจับระยะใกล้ |
| COM | ขั้วต่อสัญญาณร่วม / กราวด์ระบบ |
| +4-20mA | ขั้วต่อกำลังไฟวงจรบวก / เอาต์พุตกระแส |
| -4-20mA | ขั้วต่อกำลังไฟวงจรลบ / เอาต์พุตกระแส |
| BNC | เอาต์พุตสัญญาณแบบไดนามิก (แรงดันโพรบวัดระยะใกล้แบบบัฟเฟอร์) |
โมดูลรองรับการติดตั้งทั้งแบบแผง (bulkhead) และแบบราง DIN เมื่อติดตั้งแบบแผง ให้เตรียมรูยึดสี่รูโดยมีระยะห่าง 63.5 มม. (ความกว้าง) x 69.9 มม. (ความยาว) ใช้รูยึดมาตรฐานเส้นผ่านศูนย์กลาง 5.8 มม. หรือสกรู 6-32 x 1.326 ที่ให้มาเพื่อยึดติดกับ bulkhead อย่างแน่นหนา สำหรับการติดตั้งบนราง DIN ต้องติดตั้งราง DIN มาตรฐานขนาด 35 มม. ให้แข็งแรงก่อนประกบคลิปยึดราง DIN ของเครื่องส่งสัญญาณเข้ากับราง
การต่อลงดินที่เหมาะสมมีความสำคัญต่อการลดสัญญาณรบกวน เครื่องส่งสัญญาณต้องติดตั้งบนแผ่นโลหะที่ต่อลงดินหรือราง DIN ที่ต่อลงดิน ตรวจสอบให้แน่ใจว่าชิลด์สายเคเบิลต่อลงดินเพียงปลายเดียว โดยทั่วไปคือติดตั้งที่ด้านห้องควบคุม/DCS เพื่อป้องกันกราวด์ลูป
ก่อนเริ่มใช้งานจริง ต้องจัดวางโพรบวัดระยะใกล้โดยปรับระยะห่างทางกายภาพจากเป้าหมายบนเพลา ปรับระยะห่างจนเอาต์พุตของเครื่องส่งสัญญาณอ่านได้ประมาณ 12 mA ซึ่งสอดคล้องกับจุดกึ่งกลางของช่วงแรงขับเชิงเส้น (0 mils)
เดินสายโพรบและสายลูปในท่อโลหะหรือถาดวางสายที่แยกเฉพาะและต่อลงดิน หลีกเลี่ยงการเดินสายเครื่องส่งสัญญาณขนานกับสายไฟ AC แรงดันสูงหรือวงจรสวิตชิ่งของเครื่องจักรขนาดใหญ่ เพื่อป้องกันการรบกวนทางแม่เหล็กไฟฟ้า (EMI)
เมื่อติดตั้งในพื้นที่จัดประเภทอันตราย ต้องใช้แบริเออร์ความปลอดภัยภายในที่เหมาะสมหรือตู้ป้องกันการระเบิดตามข้อกำหนดของกฎหมายไฟฟ้าในท้องถิ่นและแบบแปลนการติดตั้งเฉพาะที่ผู้ผลิตจัดให้
หน้าที่หลักของเครื่องส่งสัญญาณแรงขับนี้คืออะไร
อุปกรณ์นี้วัดการเคลื่อนที่ในแนวแกนหรือตำแหน่งแรงขับของเพลาเครื่องจักรที่หมุนเมื่อเทียบกับจุดอ้างอิงคงที่ โดยใช้โพรบวัดระยะใกล้แบบไม่สัมผัส
ระบบโพรบประเภทใดที่ใช้ร่วมกับเครื่องส่งสัญญาณนี้ได้
ได้รับการออกแบบมาโดยเฉพาะเพื่อเชื่อมต่อกับระบบโพรบวัดระยะใกล้ Bently Nevada 3300 NSv และสายต่อขยาย
อุปกรณ์นี้ใช้พลังงานอย่างไร
เป็นอุปกรณ์ที่ใช้พลังงานจากลูป โดยทำงานกับแหล่งจ่าย 12 ถึง 35 Vdc ที่เชื่อมต่อผ่านลูปกระแส 4 ถึง 20 mA
ขั้วต่อ BNC ให้สัญญาณอะไร
ขั้วต่อ BNC ให้สัญญาณแรงดันไฟฟ้าดิบแบบบัฟเฟอร์ที่เป็นสัดส่วนกับระยะห่างของโพรบ ทำให้วิศวกรสามารถเชื่อมต่ออุปกรณ์วินิจฉัย เช่น ออสซิลโลสโคปหรือเครื่องวิเคราะห์ได้โดยไม่ต้องถอดลูป
อุปกรณ์นี้ใช้สำหรับการวัดการสั่นสะเทือนในแนวรัศมีได้หรือไม่
ไม่ รุ่นนี้โดยเฉพาะได้รับการกำหนดค่าและปรับเทียบสำหรับการวัดตำแหน่งแรงขับ (แนวแกน) สำหรับการสั่นสะเทือนในแนวรัศมี ควรใช้เครื่องส่งสัญญาณการสั่นสะเทือน 990
วงจร Not OK/Signal Defeat ทำหน้าที่อะไร
วงจรจะบังคับให้เอาต์พุตสัญญาณลดลงต่ำกว่า 3.6 mA ภายใน 100 ไมโครวินาทีหลังจากโพรบขัดข้องหรือการเชื่อมต่อหลวม เพื่อป้องกันสัญญาณเตือนที่ผิดพลาดในระบบควบคุม
