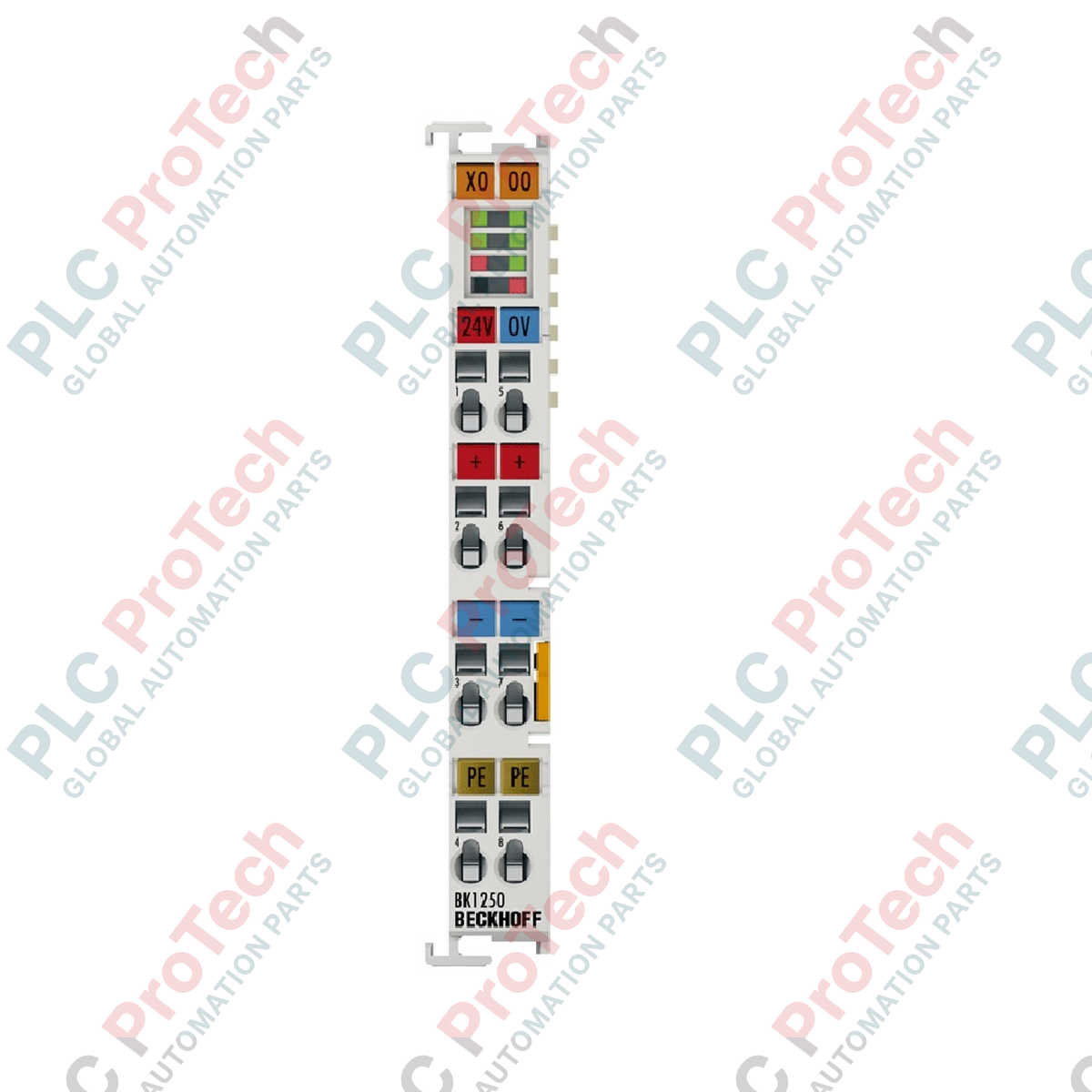

BK1250 | BECKHOFF | ขั้วต่อคัปเปลอร์ EtherCAT เป็น K-Bus แบบกะทัดรัด

ภาพรวมผลิตภัณฑ์

 BK1250 (BK1250) คือ “Bus Coupler ในตัวเรือนเทอร์มินัล” ที่ออกแบบมาโดยเฉพาะให้ทำหน้าที่เป็นสะพานเชื่อมระหว่างระบบ EtherCAT (E-bus) ความเร็วสูงกับระบบ Bus Terminal (K-bus) มาตรฐาน ด้วยการออกแบบเพื่อการผสานรวมระบบอย่างราบรื่น  BK1250 ช่วยให้ผู้ใช้สามารถใช้งาน EtherCAT Terminals (ELxxxx) และ Bus Terminals (KLxxxx) มาตรฐานร่วมกันภายในชุดเทอร์มินัลเดียวกันได้ คุณสมบัตินี้มีประโยชน์อย่างยิ่งสำหรับการปรับปรุงติดตั้งระบบเดิมหรือการขยายระบบที่ต้องใช้โมดูล K-bus เฉพาะทางร่วมกับโครงสร้างพื้นฐาน EtherCAT รุ่นใหม่ ด้วยการแปลงโปรโตคอล EtherCAT เป็นรูปแบบสัญญาณภายในของ K-bus  BK1250 จึงสามารถควบคุม Bus Terminals มาตรฐานได้สูงสุด 64 ตัว (ขยายได้ถึง 255 ตัว) พร้อมคงไว้ซึ่งประสิทธิภาพการทำงานแบบกำหนดเวลาได้แน่นอนและข้อดีด้านการวินิจฉัยของเครือข่าย EtherCAT

การกำหนดค่าทางเทคนิค

สถาปัตยกรรมฮาร์ดแวร์ของ  BK1250 ทำหน้าที่เป็นเกตเวย์ที่ผสานรวมทางกายภาพเข้ากับชุดเทอร์มินัล EtherCAT ผ่านหน้าสัมผัส E-bus อุปกรณ์จัดการการแลกเปลี่ยนข้อมูลกระบวนการสำหรับอินพุตสูงสุด 1024 ไบต์และเอาต์พุต 1024 ไบต์ รองรับจุด I/O ดิจิทัลได้มากถึง 8,192 จุด หรือสัญญาณแอนะล็อก 256 สัญญาณ คัปเปลอร์มีแหล่งจ่ายไฟ K-bus ภายในขนาด 500 mA เพื่อจ่ายพลังงานให้กับวงจรลอจิกของ Bus Terminals ที่เชื่อมต่ออยู่ การกำหนดค่ามีความยืดหยุ่นสูง โดยวิศวกรสามารถตั้งค่าโมดูลผ่านซอฟต์แวร์ KS2000 หรือโดยตรงผ่าน EtherCAT ด้วยคำสั่ง ADS (Automation Device Specification) ตัวเรือนขนาดกะทัดรัด 12 มม. มี LED สัญญาณสำหรับตรวจสอบสถานะของแหล่งจ่ายไฟ การสื่อสาร K-bus และกิจกรรมการเชื่อมต่อ EtherCAT แบบเรียลไทม์

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

ฉันสามารถติดตั้ง BK1250 ไว้ที่ตำแหน่งใดก็ได้ในชุดเทอร์มินัล EtherCAT หรือไม่

ได้  BK1250 ได้รับการออกแบบให้ติดตั้งเป็นเทอร์มินัลมาตรฐานภายในบล็อก EtherCAT โดยจะเชื่อมต่อการสื่อสารจากจุดดังกล่าวไปยัง KLxxxx (K-bus) ที่อยู่ถัดไป

จะเกิดอะไรขึ้นหากกระแสรวมที่ใช้โดย K-bus terminals ของฉันเกิน 500 mA

 BK1250 จ่ายกระแส 500 mA สำหรับวงจรลอจิก K-bus หากการกำหนดค่าเทอร์มินัลของคุณต้องการกระแสมากกว่านี้ คุณต้องติดตั้งเทอร์มินัลแหล่งจ่ายไฟ KL9400 หรือ KL9410 ในเซกเมนต์ K-bus เพื่อจ่ายไฟลอจิกเพิ่มเติม

จำเป็นต้องกำหนดค่าซอฟต์แวร์เพื่อให้อุปกรณ์รู้จัก Bus Terminals ที่เชื่อมต่ออยู่หรือไม่

 BK1250 จะสแกน K-bus terminals ที่เชื่อมต่ออยู่โดยอัตโนมัติเมื่อเริ่มต้นระบบ อย่างไรก็ตาม ใน TwinCAT System Manager คุณต้องเพิ่ม KL terminals ให้กับอุปกรณ์ BK1250 ด้วยตนเอง เพื่อกำหนดการแมปภาพข้อมูลกระบวนการให้ถูกต้อง

คู่มือด้านวิศวกรรมและการติดตั้ง

• กลยุทธ์การย้ายระบบ: ใช้  BK1250 เพื่อใช้ประโยชน์จากคลัง KL-series terminals ที่มีอยู่ ขณะอัปเกรดคอนโทรลเลอร์หลักเป็น Embedded PC ที่รองรับ EtherCAT แนวทางนี้ช่วยลดต้นทุนฮาร์ดแวร์และค่าแรงเดินสายระหว่างการปรับปรุงระบบครั้งใหญ่ได้อย่างมาก

• การจัดการหน้าสัมผัสกำลัง: คัปเปลอร์ส่งผ่านหน้าสัมผัสกำลัง 24 VDC (สูงสุด 10 A) ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟที่เชื่อมต่อกับ  BK1250 มีกำลังเพียงพอสำหรับทั้งวงจรลอจิก K-bus และความต้องการไฟภาคสนามของโมดูลดิจิทัล/แอนะล็อกที่เชื่อมต่ออยู่

• ความแม่นยำในการเดินสาย: โมดูลมีเทอร์มินัลแบบสปริง สำหรับสภาพแวดล้อมอุตสาหกรรมที่มีแรงสั่นสะเทือนสูง ควรใช้ปลอกย้ำสายกับสายตีเกลียวเสมอ (0.14 ถึง 1.5 มม²) เพื่อให้ได้การเชื่อมต่อที่ป้องกันก๊าซแทรกซึม ต้องปอกสายยาว 8 ถึง 9 มม. เพื่อป้องกันปัญหาหน้าสัมผัสหรือการลัดวงจรภายใน

• ส่วนขยาย K-Bus: สำหรับการใช้งานขนาดใหญ่ที่ต้องการเทอร์มินัลมากกว่า 64 ตัว ให้ใช้เทอร์มินัลส่วนขยาย K-bus (KL9020/KL9050) ร่วมกับ  BK1250 เพื่อรองรับโมดูลได้สูงสุด 255 ตัว
