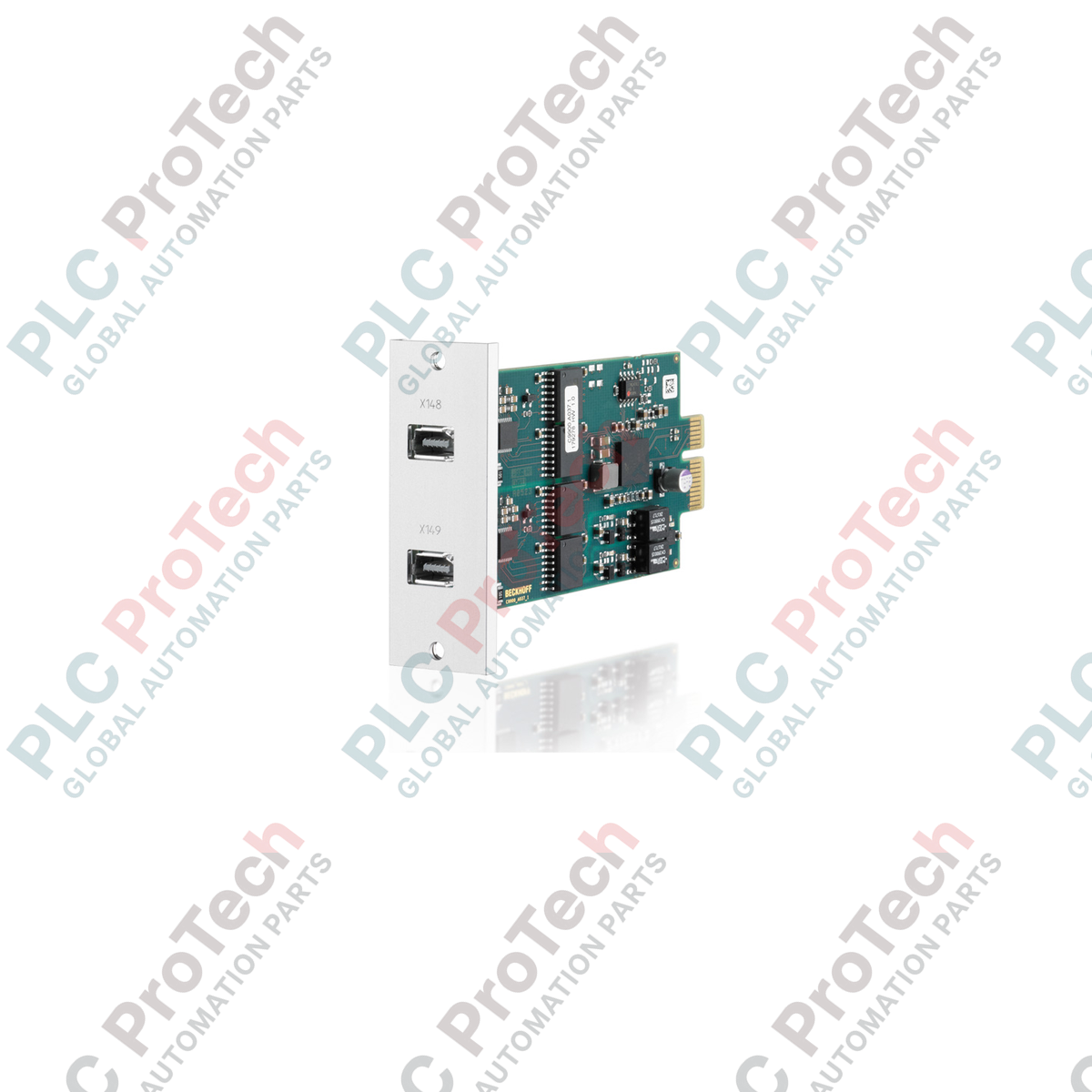

C9900-E301 BECKHOFF โมดูลอินเทอร์เฟซ PCIe RS232 2 พอร์ต

ภาพรวมผลิตภัณฑ์

C9900-E301 (C9900-E301) เป็นโมดูลขยาย PCIe สำหรับงานอุตสาหกรรมประสิทธิภาพสูงที่ออกแบบมาเพื่อรองรับการสื่อสารแบบอนุกรมสองช่องสัญญาณสำหรับคอมพิวเตอร์อุตสาหกรรม Beckhoff (IPC) โมดูลนี้ออกแบบมาเพื่อขยายการเชื่อมต่อของระบบควบคุมในอุตสาหกรรมต่างๆ เช่น การผลิตเซมิคอนดักเตอร์ หุ่นยนต์ขั้นสูง และการผสานรวมระบบรุ่นเก่า รองรับอัตราการส่งข้อมูลความเร็วสูงสูงสุด 921,600 bps ทำให้ C9900-E301 ช่วยให้ IPC เชื่อมต่อกับเซ็นเซอร์เฉพาะทาง เครื่องอ่านบาร์โค้ด และอุปกรณ์ภาคสนามแบบอนุกรมได้อย่างน่าเชื่อถือ ด้วยโครงสร้างภายในขนาดกะทัดรัดที่ใช้ซ็อกเก็ต ix type B โมดูลจึงมีขนาดกะทัดรัดภายในแชสซี IPC พร้อมรักษาปริมาณการส่งข้อมูลและความสมบูรณ์ของสัญญาณในระดับสูงสำหรับงานอัตโนมัติแบบอนุกรมที่มีความสำคัญ

การกำหนดค่าทางเทคนิค

C9900-E301 ใช้สถาปัตยกรรมบัส PCIe (PCI Express) เพื่อให้การสื่อสารระหว่าง CPU กับพอร์ตอนุกรมมีความหน่วงต่ำ แตกต่างจากการ์ดอนุกรมมาตรฐาน โมดูลสำหรับงานอุตสาหกรรมนี้มีซ็อกเก็ต ix type B เฉพาะจำนวนสองช่องแทนขั้วต่อ D-sub แบบดั้งเดิมที่ติดตั้งโดยตรงบนแบรกเก็ต การออกแบบนี้ให้ความสำคัญกับการทนต่อแรงสั่นสะเทือนและประสิทธิภาพด้านการใช้พื้นที่ ในการเชื่อมต่อกับฮาร์ดแวร์อนุกรมมาตรฐาน ต้องใช้โมดูลร่วมกับสายอะแดปเตอร์ C9900-K920 จำนวนสองเส้น เพื่อแปลงการเชื่อมต่อ ix type B เป็นอินเทอร์เฟซ D-sub 9 พินมาตรฐาน (RS232) ฮาร์ดแวร์รองรับการส่งข้อมูลแบบฟูลดูเพล็กซ์ และเข้ากันได้อย่างสมบูรณ์กับระบบปฏิบัติการอุตสาหกรรมที่ใช้ Windows และโปรโตคอลการสื่อสารแบบเรียลไทม์ของ TwinCAT

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

C9900-E301 ใช้งานร่วมกับพีซีเชิงพาณิชย์มาตรฐานได้หรือไม่?

แม้ว่า C9900-E301 จะใช้สล็อต PCIe มาตรฐาน แต่ได้รับการตรวจสอบและออกแบบมาโดยเฉพาะสำหรับใช้งานภายในสภาพแวดล้อมของคอมพิวเตอร์อุตสาหกรรม Beckhoff ประสิทธิภาพและการรองรับไดรเวอร์ที่ดีที่สุดจะได้รับเมื่อผสานรวมเข้ากับ IPC รุ่น CX หรือ C-series

เหตุใดโมดูลนี้จึงใช้ขั้วต่อ ix type B แทน D-sub 9?

ขั้วต่อ ix type B เป็นอินเทอร์เฟซเกรดอุตสาหกรรมที่มีขนาดเล็กกว่าและทนทานกว่าขั้วต่อ D-sub มาตรฐานอย่างมาก ทำให้ Beckhoff สามารถจัดเตรียมฟังก์ชันสองพอร์ตบนแบรกเก็ตสล็อตเดียว พร้อมการเชื่อมต่อแบบคลิกล็อกที่แน่นหนาและทนต่อสภาพแวดล้อมอุตสาหกรรมที่มีแรงสั่นสะเทือนสูง

โมดูลนี้มาพร้อมสายอะแดปเตอร์ที่จำเป็นหรือไม่?

ไม่ C9900-E301 จำเป็นต้องซื้อสาย C9900-K920 แยกต่างหากจำนวนสองเส้น เพื่อแปลงซ็อกเก็ต ix type B ภายในเป็นรูปแบบ D-sub 9 พิน RS232 ตามมาตรฐานอุตสาหกรรม

คู่มือด้านวิศวกรรมและการติดตั้ง

การจัดการสายและการเชื่อมต่อ:

เมื่อติดตั้ง C9900-E301 ตรวจสอบให้แน่ใจว่าเสียบสายอะแดปเตอร์ C9900-K920 จนสุดจนกลไก "คลิก" ของขั้วต่อ ix type B เข้าล็อก การล็อกเชิงกลนี้มีความสำคัญอย่างยิ่งในการป้องกันการสูญเสียสัญญาณจากแรงสั่นสะเทือน จัดเส้นทางปลายสาย D-sub ให้ห่างจากสายไฟ AC แรงดันสูงหรืออินเวอร์เตอร์ความถี่ เพื่อลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้าบนเส้นทางสัญญาณ RS232

การติดตั้งสล็อต PCIe และความปลอดภัยด้าน ESD:

โมดูลนี้เป็นชิ้นส่วนอิเล็กทรอนิกส์ที่ไวต่อความเสียหาย ควรสวมสายรัดข้อมือ ESD (การคายประจุไฟฟ้าสถิต) เสมอ และตรวจสอบให้แน่ใจว่า IPC ปิดเครื่องอย่างสมบูรณ์ก่อนเปิดแชสซี เสียบการ์ดเข้ากับสล็อต PCIe ที่ว่างอยู่ และขันสกรูแบรกเก็ตให้แน่นเพื่อให้มีการเชื่อมต่อกราวด์กับแชสซีอย่างเหมาะสม หลังการติดตั้ง ให้ตรวจสอบการกำหนดพอร์ตใน BIOS หรือตัวจัดการอุปกรณ์ เพื่อให้แน่ใจว่าระบบตรวจพบพอร์ต COM ใหม่ทั้งสองพอร์ตอย่างถูกต้อง

การผสานรวมซอฟต์แวร์ (TwinCAT/Windows):

ในสภาพแวดล้อม IPC ของ Beckhoff ส่วนใหญ่ พอร์ต RS232 จะถูกตรวจพบเป็นพอร์ต COM มาตรฐาน สำหรับการสื่อสารแบบอนุกรมแบบเรียลไทม์ภายใน TwinCAT ให้ใช้ไลบรารี "Serial Communication" ตรวจสอบให้แน่ใจว่าอัตราบอด พาริตี และบิตหยุดได้รับการตั้งค่าให้ตรงกับอุปกรณ์ต่อพ่วงของคุณ โดย C9900-E301 สามารถรองรับอัตราความเร็วสูงสุด 921.6 kbps ซึ่งอาจจำเป็นต้องใช้สายแบบมีชีลด์คุณภาพสูงสำหรับการเดินสาย D-sub ภายนอกเพื่อรักษาความสมบูรณ์ของข้อมูล
