CA24701-28-05-20-034-03-02 Bently Nevada ชุดตัวเรือนป้องกันการระเบิด

ภาพรวมผลิตภัณฑ์

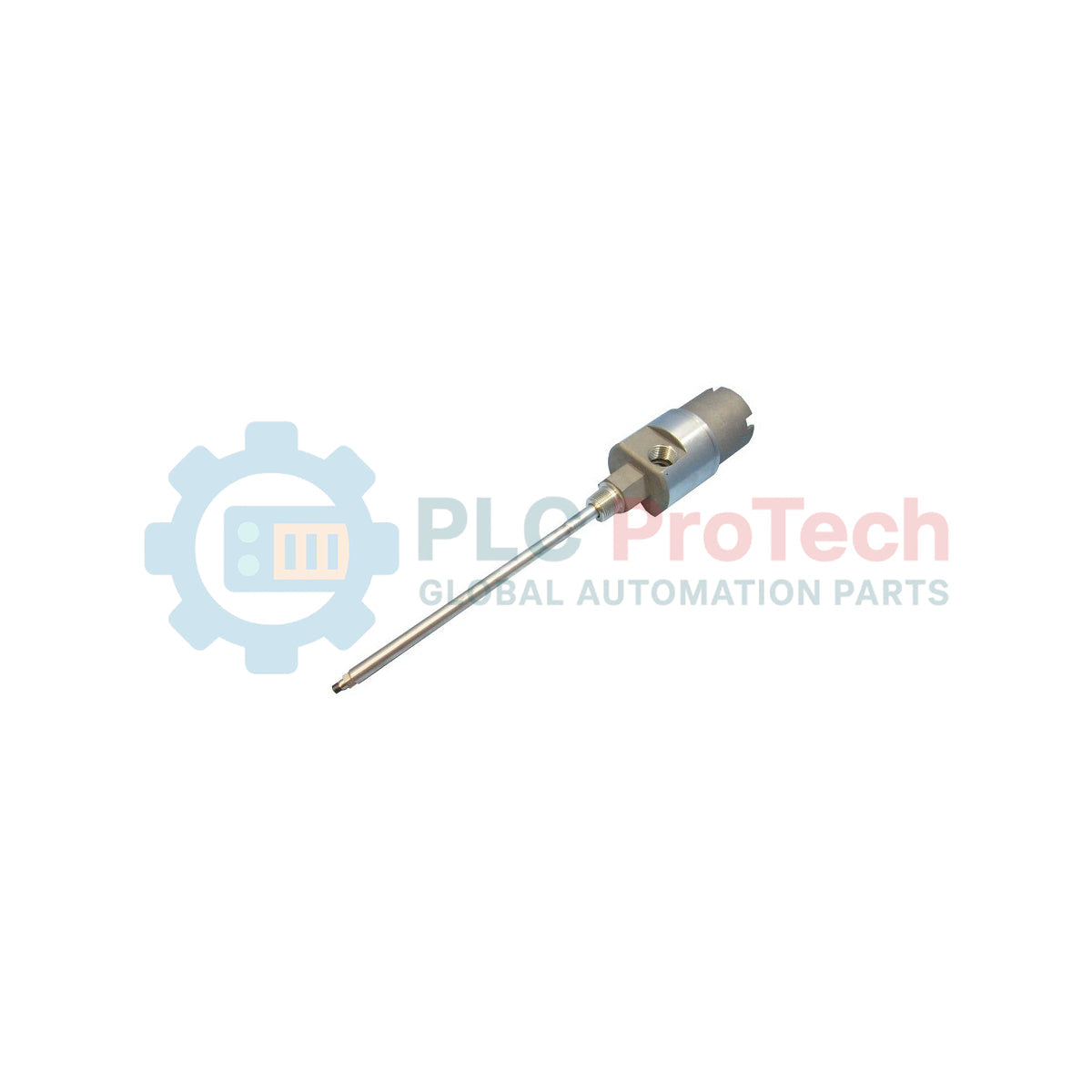

Bently Nevada CA24701-28-05-20-034-03-02 คือชุดตัวเรือนป้องกันการระเบิดสำหรับงานหนักที่ออกแบบมาเพื่อปกป้องโพรบตรวจจับระยะใกล้ในสภาพแวดล้อมอุตสาหกรรมที่มีความเสี่ยงสูง ชุดประกอบนี้ทำหน้าที่เป็นระบบกักกันภายนอกที่แข็งแรง ช่วยให้ติดตั้งโพรบ 3300 XL ขนาด 8 มม. ที่ด้านนอกของเครื่องจักรได้ พร้อมคงซีลกันเปลวไฟที่ผ่านการรับรอง

ตัวเรือนผลิตจากสเตนเลสสตีล 303 คุณภาพสูง พร้อมปลอกสเตนเลสสตีล 304 ออกแบบมาให้ทนต่อการฉีดล้างด้วยแรงดันสูงและบรรยากาศที่มีฤทธิ์กัดกร่อน โดยมักใช้งานในโรงกลั่นน้ำมันและก๊าซ โรงงานแปรรูปเคมี และโรงผลิตไฟฟ้าที่มีก๊าซหรือฝุ่นไวไฟ ชุดประกอบนี้ช่วยให้การเปลี่ยนและปรับตั้งโพรบทำได้ง่ายขึ้น เนื่องจากเจ้าหน้าที่บำรุงรักษาสามารถเข้าถึงเซนเซอร์ได้โดยไม่ต้องถอดตัวเรือนแบริ่งภายในเครื่องจักร

การกำหนดค่าทางเทคนิค

ซีรีส์ CA24701 ใช้รูปแบบรหัสมิติที่แม่นยำ เพื่อให้ปลายโพรบเข้าถึงเพลาเป้าหมายได้อย่างถูกต้อง พร้อมคงแนวกั้นป้องกันการระเบิดที่ผ่านการรับรอง

• โพรบพร้อมคอนเน็กเตอร์ (28): ประกอบด้วยโพรบตรวจจับระยะใกล้ 3300 XL ขนาด 8 มม. แบบรวมในตัว โดยกำหนดค่าล่วงหน้าด้วยการรับรองพื้นที่อันตรายที่เลือกได้ เพื่อให้เป็นไปตามข้อกำหนดด้านความปลอดภัยสากล

• ความยาวสายโพรบ (05): มีสายภายในยาว 0.5 เมตร (20 นิ้ว) ซึ่งปรับให้เหมาะสำหรับการเชื่อมต่อภายในพื้นที่ขั้วต่อของตัวเรือน

• อะแดปเตอร์ยกห่าง (20): กำหนดมิติ “C” ที่ 2.0 นิ้ว อะแดปเตอร์นี้ให้ระยะห่างที่จำเป็นระหว่างตัวเรือนกับพื้นผิวเครื่องจักร

• ระยะสอดของโพรบ (034): กำหนดมิติ “D” ที่ 3.4 นิ้ว ซึ่งระบุระยะที่โพรบยื่นจากหน้าติดตั้งเข้าไปในเครื่องจักรเพื่อเข้าถึงเพลา

• ข้อต่อ (03): ประกอบด้วยชุดฮาร์ดแวร์ครบถ้วน ได้แก่ ปลั๊ก 3/4-14 NPT หนึ่งตัว ตัวลดขนาด 3/4 เป็น 1/2 NPT และกริปซีลสายเคเบิลอเนกประสงค์พร้อมยางกรอมเมตสำหรับสายเคเบิลหลายขนาด (1/8" ถึง 3/8")

• เกลียวติดตั้ง (02): ใช้เกลียวติดตั้ง 3/4-14 NPT ซึ่งจำเป็นสำหรับการยึดติดอย่างแน่นหนาเมื่อใช้อะแดปเตอร์ยกห่าง

ข้อมูลจำเพาะทางเทคนิค

คู่มือการติดตั้งทางวิศวกรรม

การติดตั้งตัวเรือนป้องกันการระเบิดจำเป็นต้องปฏิบัติตามข้อกำหนดอย่างเคร่งครัด ทั้งด้านการจัดแนวเชิงกลและขั้นตอนการซีลเพื่อความปลอดภัย

ระยะสอดและช่องว่าง

ต้องตรวจสอบระยะสอด 3.4 นิ้ว (ตัวเลือก D) ให้สอดคล้องกับความหนาของตัวเรือนเครื่องจักร หลังจากขันตัวเรือนเข้ากับเครื่องจักรแล้ว ให้ใช้ปลอกปรับตั้งภายในเพื่อกำหนดช่องว่างของโพรบ โดยทั่วไปจะตั้งช่องว่างโพรบที่ -10.0 VDC (จุดกึ่งกลางของช่วงเชิงเส้น 80 มิล) ตรวจสอบให้แน่ใจว่าอะแดปเตอร์ยกห่างได้รับการซีลอย่างแน่นหนาด้วยสารซีลเกลียวเกรดอุตสาหกรรม เพื่อคงระดับการป้องกันการระเบิดของตัวครอบ

การซีลสายเคเบิล

ชุดประกอบนี้มีกริปซีลสายเคเบิล (ตัวเลือก 03) ต้องเลือกขนาดยางกรอมเมตให้ตรงกับเส้นผ่านศูนย์กลางของสายต่อ ตรวจสอบให้แน่ใจว่าซีลนี้ป้องกันไม่ให้ก๊าซระเบิดผ่านระบบท่อร้อยสาย ขันน็อตอัดจนยางกรอมเมตโอบรอบสายเคเบิลอย่างสมบูรณ์ โดยไม่มีช่องว่าง

ข้อได้เปรียบทางวิศวกรรม

ชุดประกอบ CA24701 ช่วยลดความจำเป็นในการใช้ขายึดโพรบภายใน ซึ่งอาจเข้าถึงเพื่อซ่อมบำรุงได้ยาก การย้ายจุดติดตั้งโพรบไปยังด้านนอกของเครื่องจักรช่วยให้สามารถ “ถอดเปลี่ยนขณะทำงาน” หรือปรับตั้งเซนเซอร์ได้ ขณะที่เครื่องจักรยังคงอยู่ในสถานะสแตนด์บายที่ปลอดภัย โดยต้องเป็นช่วงเวลาบำรุงรักษาที่พื้นที่นั้นไม่มีอันตราย

โครงสร้างสเตนเลสสตีล 303 มีอายุการใช้งานยาวนานกว่าตัวเรือนอะลูมิเนียมอย่างเหนือกว่า โดยเฉพาะในสภาพแวดล้อมชายฝั่งหรือกลางทะเลที่ละอองเกลือทำให้เกิดการออกซิเดชันอย่างรวดเร็ว นอกจากนี้ การติดตั้งโพรบ 3300 XL ขนาด 8 มม. ยังช่วยให้มีเสถียรภาพของสัญญาณและความต้านทานต่อ “สัญญาณผิดพลาด” ในระดับสูงสุด ทำให้ได้ข้อมูลที่เชื่อถือได้สำหรับระบบป้องกันเครื่องจักรซีรีส์ Bently Nevada 3500

คำถามที่พบบ่อยทางเทคนิค

คำถาม 1: เหตุใดเกลียวติดตั้ง (ตัวเลือก 02) จึงจำเป็นสำหรับการกำหนดค่านี้

คำตอบ 1: เนื่องจากรุ่นนี้มีอะแดปเตอร์ยกห่างขนาด 2.0 นิ้ว จึงต้องใช้เกลียวติดตั้ง 3/4-14 NPT เพื่อเชื่อมต่ออะแดปเตอร์เข้ากับตัวเรือนเครื่องจักรทางกล พร้อมคงแนวป้องกันเปลวไฟ

คำถาม 2: สามารถเปลี่ยนโพรบภายในโดยไม่ต้องซื้อตัวเรือนใหม่ทั้งชุดได้หรือไม่

คำตอบ 2: ได้ โพรบ 3300 XL ขนาด 8 มม. ภายในเป็นชิ้นส่วนแบบโมดูลาร์ อย่างไรก็ตาม โพรบทดแทนต้องมีสายยาว 0.5 เมตรเช่นเดียวกัน เพื่อให้ติดตั้งได้พอดีกับมิติภายในตัวเรือน

คำถาม 3: จะเกิดอะไรขึ้นหากสายเคเบิลมีขนาดใหญ่กว่ายางกรอมเมตที่ให้มาเล็กน้อย

คำตอบ 3: ห้ามฝืนดันสายเคเบิล ชุดตัวเลือก 03 มียางกรอมเมตสามช่วงขนาด หากสายเคเบิลของคุณอยู่นอกช่วง 1/8" ถึง 3/8" ต้องจัดหาเคเบิลแกลนด์ NPT ที่เข้ากันได้ เพื่อคงความสมบูรณ์ในการป้องกันการระเบิดของชุดประกอบ

คำถาม 4: ตัวเรือนนี้เหมาะสำหรับการใช้งานใต้น้ำหรือไม่

คำตอบ 4: แม้ว่าตัวเรือนจะทนน้ำได้สูง (ระดับ IP66/IP67 เมื่อใช้ซีลอย่างเหมาะสม) แต่ได้รับการออกแบบมาเพื่อการป้องกันการระเบิดในบรรยากาศ ไม่ใช่สำหรับการจุ่มใต้น้ำอย่างต่อเนื่อง
