เดลต้า AHACABK0-5A สายต่อขยาย I/O

ภาพรวมผลิตภัณฑ์

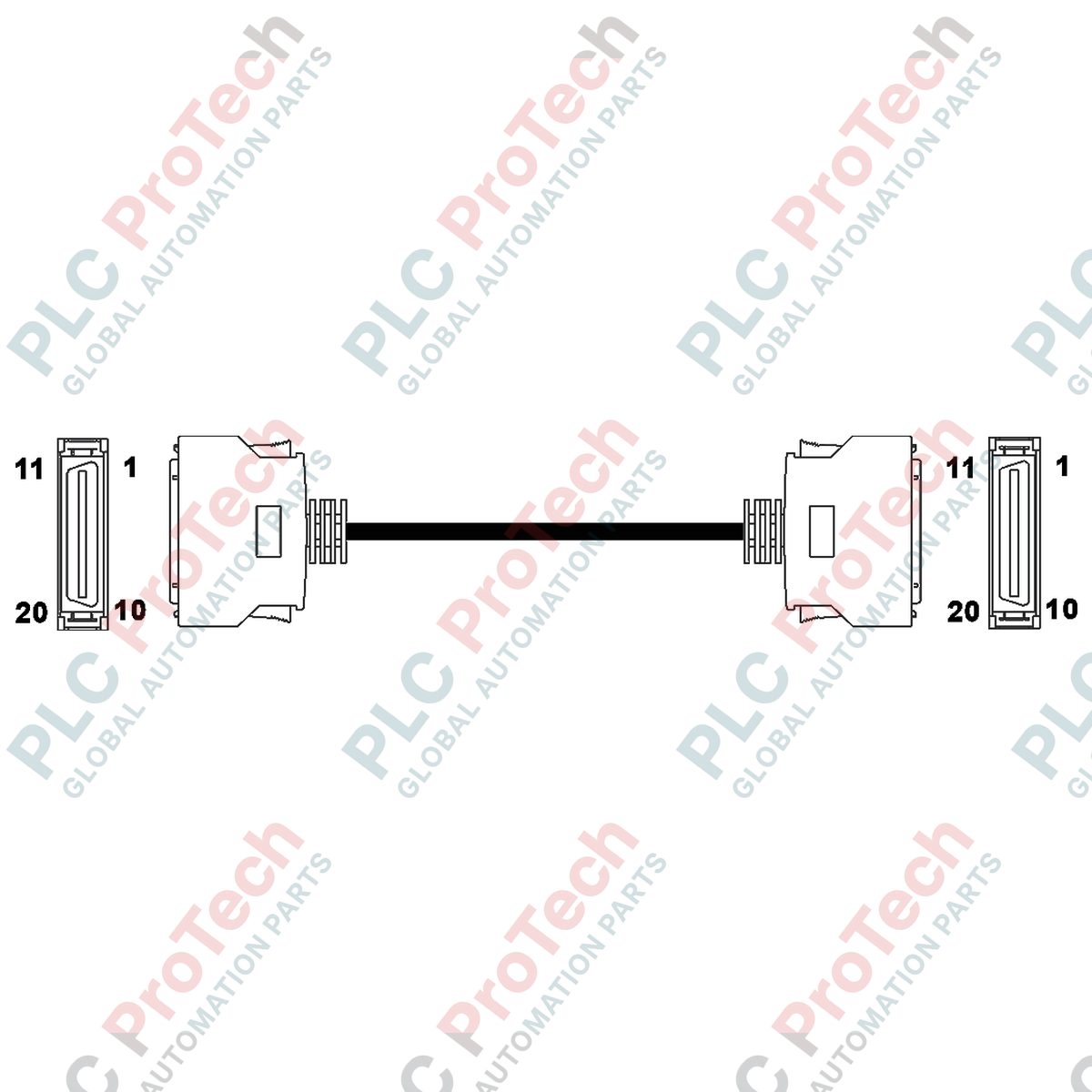

AHACABK0-5A (AHACABK05A) เป็นสายเคเบิลต่อขยาย I/O แบบเฉพาะทางที่มีความน่าเชื่อถือสูง ออกแบบมาสำหรับระบบ PLC รุ่น AH Series ของ Delta โดยสายเคเบิลนี้ทำหน้าที่เป็นลิงก์การสื่อสารสำคัญระหว่างแร็ก CPU หลักกับแบ็กเพลนต่อขยาย ช่วยเพิ่มความจุ I/O ให้กับระบบควบคุมของคุณ ด้วยความยาวถึง 100 เมตร สายเคเบิลนี้จึงเหมาะอย่างยิ่งสำหรับสถาปัตยกรรมควบคุมแบบกระจายศูนย์ ซึ่งโมดูล I/O ต้องติดตั้งในตู้คนละตู้หรืออยู่ห่างจากหน่วยประมวลผลหลัก เช่น ระบบสายพานลำเลียงขนาดใหญ่หรือระบบ HVAC อุตสาหกรรมแบบหลายโซน

การกำหนดค่าทางเทคนิค

สายเคเบิลนี้ได้รับการออกแบบให้คงความสมบูรณ์ของสัญญาณตลอดระยะทางไกล ซึ่งมีความสำคัญต่อการทำงานที่เชื่อถือได้ของโมดูล I/O ระยะไกล โดยรองรับระบบแบ็กเพลนแบบโมดูลาร์ของ AH Series โดยเฉพาะ (รวมถึงรุ่น AHBP04M1-5A, AHBP06M1-5A, AHBP08M1-5A, AHBP12M1-5A, AHBP06E1-5A และ AHBP08E1-5A) การใช้สายเคเบิลรุ่นนี้ช่วยให้มั่นใจได้ว่าโปรโตคอลการสื่อสารระหว่าง CPU กับแบ็กเพลนต่อขยายยังคงมีภูมิคุ้มกันต่อสัญญาณรบกวนและทำงานสอดคล้องกัน ป้องกันความหน่วงของข้อมูลหรือข้อผิดพลาดในการสื่อสารที่อาจเกิดขึ้นจากสายเคเบิลที่มีการชีลด์ไม่เหมาะสมหรือไม่รองรับการใช้งาน

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อย

สามารถตัดต่อหรือตัดสายเคเบิลให้สั้นลงเพื่อให้เหมาะกับการติดตั้งได้หรือไม่

ขอแนะนำอย่างยิ่งให้ไม่ตัดต่อหรือตัดสายเคเบิลนี้ให้สั้นลง สายเคเบิลรุ่นนี้ได้รับการปรับค่าอิมพีแดนซ์ให้เหมาะสมกับสัญญาณการสื่อสารของแบ็กเพลน AH Series การดัดแปลงโดยไม่ได้รับอนุญาตอาจทำให้เกิดการสะท้อนของสัญญาณ ข้อมูลเสียหาย หรือการสื่อสารระหว่าง CPU กับโมดูล I/O ล้มเหลวโดยสิ้นเชิง

สายเคเบิลยาว 100 ม. จำเป็นต้องมีการจัดการสายเป็นพิเศษหรือไม่

ใช่ เนื่องจากสายเคเบิลมีความยาวมาก จึงต้องเดินสายในท่อร้อยสายเฉพาะ ซึ่งแยกจากสายไฟ AC แรงดันสูงหรือสาย VFD แม้จะเป็นสายเคเบิลคุณภาพสูง แต่การเดินสายขนานไปกับสายไฟกระแสสูงอาจเหนี่ยวนำให้เกิดสัญญาณรบกวน และอาจทำให้ CPU แสดงข้อผิดพลาด “Backplane Communication Faults” เป็นระยะ

สายเคเบิลนี้ใช้งานร่วมกับ PLC ซีรีส์อื่นของ Delta เช่น DVP ได้หรือไม่

ไม่ สายเคเบิลนี้ออกแบบมาเฉพาะสำหรับสถาปัตยกรรม PLC รุ่น AH Series และไม่รองรับซีรีส์ DVP หรือผลิตภัณฑ์ PLC รุ่นอื่นของ Delta ควรตรวจสอบให้แน่ใจว่าใช้งานเฉพาะกับแบ็กเพลนรุ่น AHBP ที่ระบุไว้เท่านั้น

แนวทางปฏิบัติที่ดีที่สุดสำหรับการติดตั้งและการใช้งาน

• การเดินสายอย่างเหมาะสม: หลีกเลี่ยงการดัดโค้งที่แหลมคมหรือรัศมีโค้งแคบเมื่อติดตั้งสายเคเบิลยาว 100 ม. แรงดึงที่มากเกินไปหรือการพับสายอาจทำให้ชีลด์ภายในเสียหาย และส่งผลให้เกิด “jitter” ในเวลาตอบสนองของ I/O
• การต่อลงดินสำหรับชีลด์: ตรวจสอบให้แน่ใจว่าตัวเรือนขั้วต่อเข้าที่อย่างแน่นหนา และชีลด์ของสายเคเบิลต่อลงดินอย่างถูกต้องผ่านขั้วต่อของแบ็กเพลน วิธีนี้เป็นวิธีเดียวที่เชื่อถือได้ในการป้องกัน EMI ไม่ให้ส่งผลกระทบต่อโปรโตคอลการสื่อสารตลอดระยะทางที่ยาวเช่นนี้
• การทดสอบหลังการติดตั้ง: หลังติดตั้ง ขอแนะนำให้ทำ “Stress Test” การตอบสนองของ I/O โดยตรวจสอบเวลารอบการสแกนของ CPU และรีจิสเตอร์สถานะการสื่อสารในสภาพแวดล้อมการเขียนโปรแกรม ISPSoft เพื่อยืนยันว่าระยะทาง 100 ม. ไม่ก่อให้เกิดการเสื่อมของสัญญาณ
